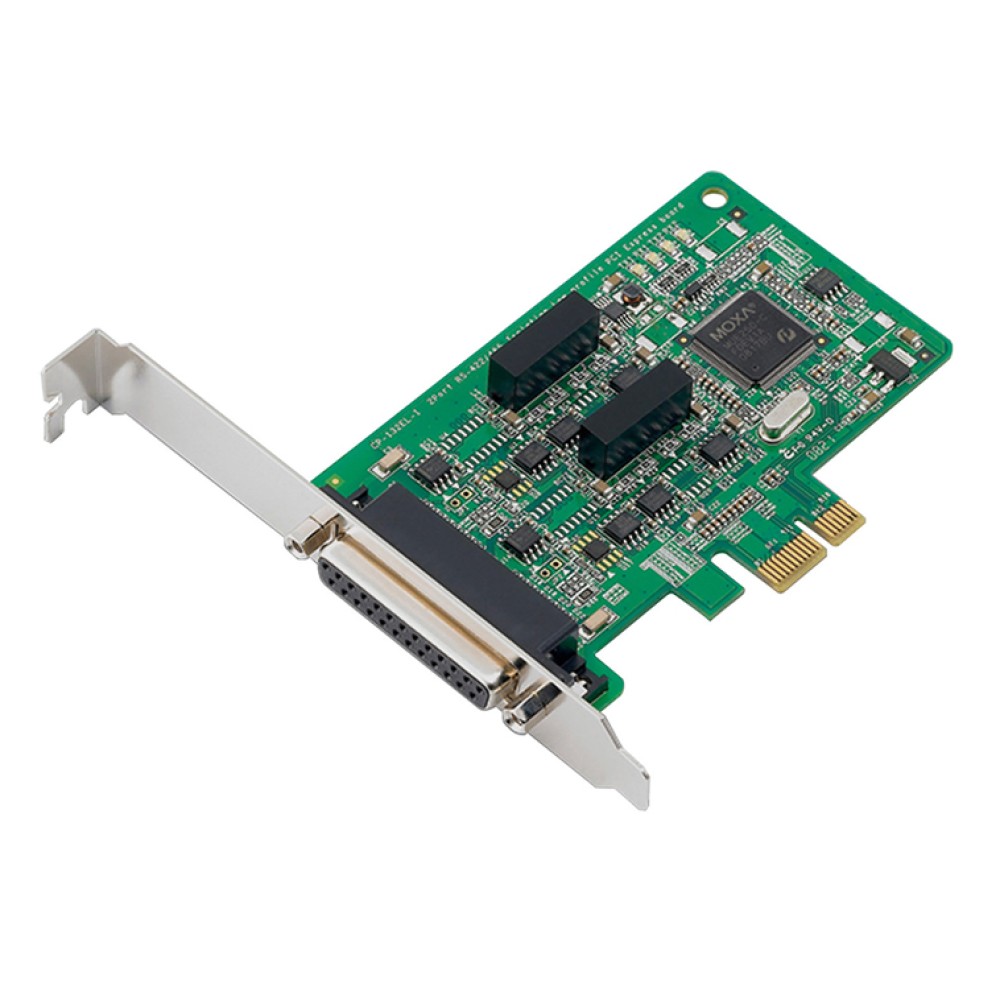

CP-132EL-I-DB9M
2ポート RS-422/485 スマートPCI Expressボード+2KVアイソレーション
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- PCI Express x1準拠
- 最大921.6Kbpsボーレートによる高速データ伝送
- 128-byte FIFOおよびオンチップハードウェア、ソフトウェアフローコントロール
- スモールサイズPCにフィットするロープロファイルフォームファクター
- Windows 2000, XP/2003/Vista/2008/7 x86&x64, Linux 2.4/2.6ドライバー提供
- 15KV ESDプロテクション (オンボード)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
CP-132ELおよびCP-132EL-Iは、長距離、マルチポイント、PCベースデータ収集ソリューションを必要とする工業オートメーションアプリケーションのために設計された2ポートPCI Expressボードです。
1.2km内、最大32デバイスをサポートするRS-485マルチドロップ
CP-132EL/EL-Iボードは、2つのRS-422/485シリアルポート、各ポートは、データレート最大921.6Kbpsをサポートします。RS-485モードにおいてボードは、1.2km内で最大32台のRS-485デバイスをデイジーチェーン接続ができます。CP-132EL-Iは、長距離RS-485コミュニケーションに必要な2KVオプティカルアイソレーションプロテクションをサポートします。
| ハードウェア | |
| 通信コントローラー | 16C550Cコンパチブル |
|---|---|
| バス | PCI Express×1 |
| コネクター | DB25(F) |
| シリアルインターフェース | |
| シリアル規格 | RS-422/485 |
| ポート数 | 2 |
| ボード数 | 4枚/PC (max.) |
| シリアルラインプロテクション | |
| ESDプロテクション | 15KV (オンボード) |
| パフォーマンス | |
| ボーレート | 50bps～921.6Kbps |
| シリアル通信パラメーター | |
| データビット | 5, 6, 7, 8 |
| ストップバイト | 1, 1.5, 2 |
| パリティ | None, 偶数, 奇数, スペース, マーク |
| フロー制御 | RTS/CTS, XON/XOFF |
| I/Oアドレス | BIOSによりアサイン |
| IRQ | BIOSによりアサイン |
| シリアル信号 | |
| RS-422 | TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND |
| RS-485-4線 | TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND |
| RS-485-2線 | Data+(B), Data-(A), GND |
| ドライバーサポート | |
| OS | Windows 7/Vista/2008/XP/2003 (x86/x64), Windows 2000, Windows XP Embedded, Linux 2.4/2.6 (x86/x64), QNX 6.x, SCO OpenServer 5/6, SCO UnixWare 7, Sun Solaris 10 |
| 環境 | |
| 動作温度 | 0～55℃ |
| 動作湿度 | 5～95% RH |
| 保存温度 | -20～85℃ |
| 認証 | |
| FCC | Part 15 Class B |
| EMI | EN55022 Class B |
| EMS | EN55024 EN 61000-3-2 EN 61000-3-3 EN 61000-6-2 IEC 61000-4-2(ESD) IEC 61000-4-3(RS) IEC 61000-4-4(EFT) IEC 61000-4-5(Surge) IEC 61000-4-6(CS) IEC 61000-4-8 IEC 61000-4-11(DIPS) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| CP-132EL-I-DB9M | 2ポート RS-422/485 スマートPCI Expressボード+2KVアイソレーションプロテクション |
|---|
CP-132ELシリーズ 製品一覧
| CP-132EL-DB9M | 2ポート RS-422/485 スマートPCI Expressボード |
| CP-132EL-I-DB9M | 2ポート RS-422/485 スマートPCI Expressボード+2KVアイソレーション |
