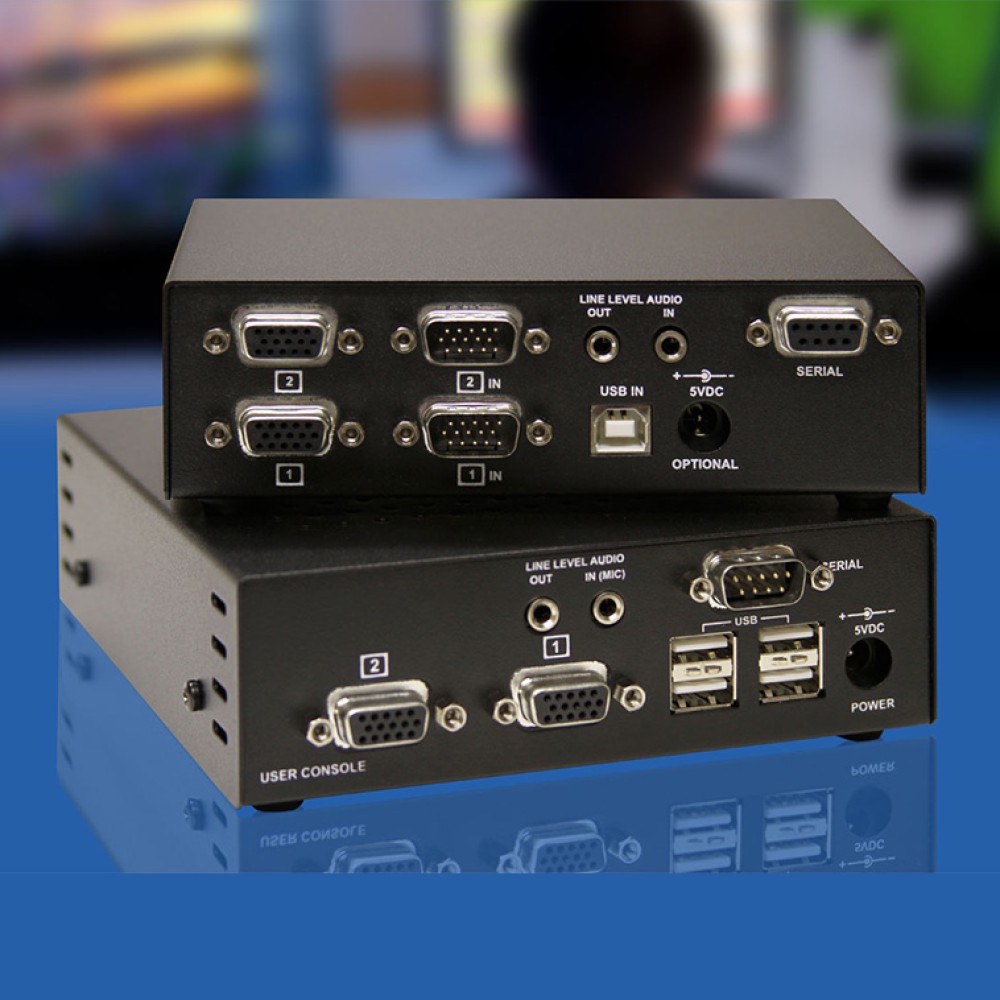

CrystalView Plus USB

CAT5/CAT6 KVMエクステンダー

主な製品特長

シングルまたはデュアルビデオモデル
ビデオ解像度最大：
- 1600×1200 @ 60Hz (200m)
- 1280×1024 @ 75Hz (300m)
内部DDC情報をリモートモニターからディセーブルまたは読込みが可能
異なるCATxケーブルの補正に必要なスキュー調整装備
独立した低/高周波数イコライゼーション調整
すべてのコントロールおよびビデオ調整がシンプルなキーボードコマンド操作により実行
USB機能：
- あらゆるUSB 1.1 および 2.0ホストとコンパチブル (フルスピード－ 12Mb/s)
- hubを含む最大7 USBデバイスをサポート
オーディオオプション：
- リンクを通して同時にフルステレオオーディオをあらゆる方向に伝送可能
- デジタルCDオーディオ品質
- ステレオスピーカおよびマイクロフォンサポート
シリアルオプション：
- シリアルボーレート最大19.2kbpサポート
- 送信、受信および 2ハードウェアハンドシェークラインサポート
フルキーボードおよびマウスエミレーション
リモートユニットプライベートモード機能
RoseのKVMスイッチにコンパチブル
Windows、UNIX、Linux および主要なOSに対応
すべてのセッティングがフラッシュメモリにストアされUSBポートを介してアップグレード可能
19”ラックマウントシェルフキットの提供

FCC

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

CrystalView Plus USBシリーズの強化されたKVMエクステンダーは、LAN用のCAT5ケーブルを使用してコンピューターからKVMステーションまで300m離して設置することが可能です。コンピューターがデュアルビデオをサポートしていればCrystalView Plus USBデュアルモデルが完全にサポートします。CrystalView Plus USBは、一歩進んだ機能を提供します。そのため調整用ノブやジャンパースイッチセッティングを排除しました。スキュー調整、低/高周波数イコライゼーション、シンプルなキーボードコマンド操作により各チャンネルのRGB遅延のコントロールを統合しています。各チャンネル (シングルまたはデュアル) は、独立に調整できます。またはすべてがグローバルセッティングを適用できます。これらの調整は、CAT5/5e/6ケーブルを使用してクリスタルクリアな画像を実現するために必要な機能です。ステレオオーディオオプションは、低雑音のCD品質のオーディオを提供します。スピーカー、ヘッドフォンまたはマイクロフォンはリモートユニットに接続することができます。コールセンタ、トレーダーデスク、kiosk、テレビ局、その他の複数のビデオソースが使われまた、コンピューターから延長を必要とするアプリケーションに完璧にフィットします。双方向のシリアルオプションは、タッチスクリーン、デジタルタブレット、シリアルプリンタまたは他のシリアルデバイスをリモートサイドに接続できます。ただし、難しいセットアップを必要とせず単にシリアルポートに接続するだけで直ぐに使用できます。

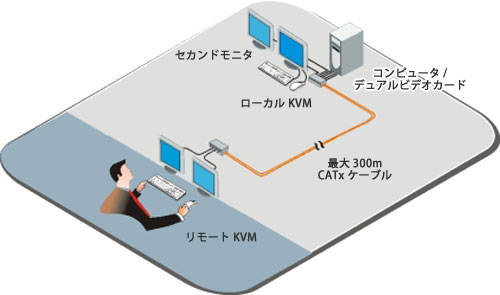

アプリケーション

サイズ (mm)/重さ	ローカル：120.6×111×43.4 (W×D×H)、0.44kg リモート：140×146×28 (W×D×H)、0.52kg
解像度	1600×1200 (60Hz) @ 200m 1280×1024 (75Hz) @ 300m
ビデオコンパチビリティ	VGA － UXGA, RGB
スキュー	2.8ns ステップ/42ns max/カラー
コネクター	キーボード：USB Type A マウス：USB Type A ビデオ：HD15F リンク：RJ45 シリアル：DB9M/F オーディオ：3.5mm ステレオジャック
電源	リモート：5.0VDC、1.2A アダプタローカル：CPUsのUSBポートから供給
環境	動作温度：0～40℃ 保管温度：-30～65℃ 湿度：5～90% RH (結露なきこと)
認証	FCC-A、CE

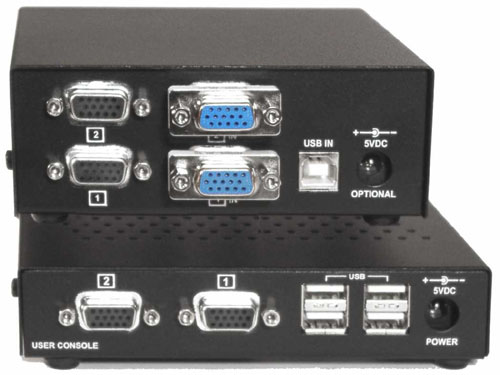

ローカルユニットおよびリモートユニット、デュアルビデオ

CRK-2U1V	シングルビデオローカル/リモートアクセス
CRK-2U2V	デュアルビデオローカル/リモートアクセス
/AUD	オーディオおよびシリアルオプション
RM-BR3	ラックマウントシェルフ (ローカル/リモートユニット用)

CRKの製品番号は、ローカルユニットおよびリモートユニットから構成されています。

ケーブル

CAB-CXVMMnnn	UltraCable高解像度 PC - スイッチ VGA - VGA
CAB-D9MFnnn	ケーブルシリアル DB9M - DB9F
CAB-SPMMnnn	ケーブルステレオオーディオ Mini-Phone M-M (3.5mm)
CAB-08UTPnnn	ケーブル UTP CAT5 RJ45MM
