Moxa

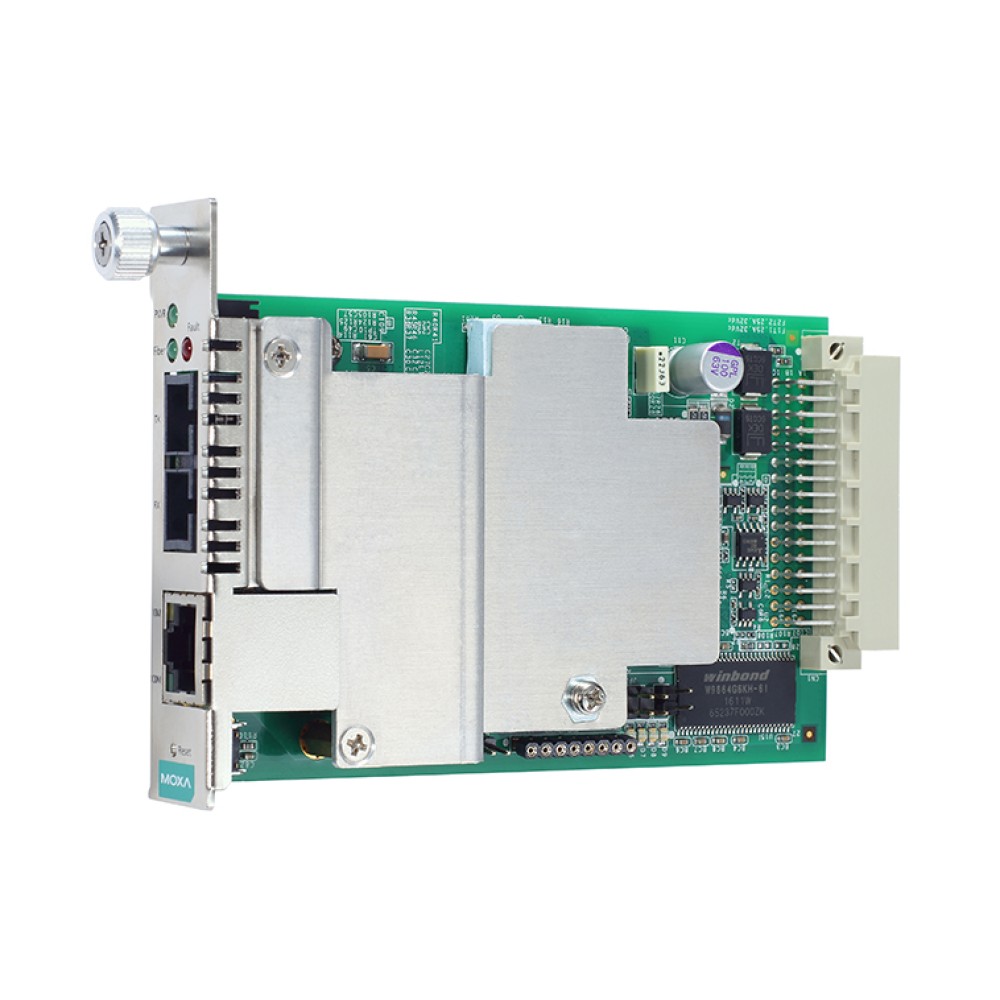

CSM-400-1218

NRack System™用 10/100BaseT(X)-100BaseFX スライドイン・モジュール

主な製品特長


  • LFP(Link Fault Pass-through)およびFEF(リモート故障検出機能)
  • ストア・アンド・フォワードモードおよびパススルーモードサポート
  • オートネゴシエーション
  • IEEE 802.3AH OAMプロトコルサポート
  • Plug and Play
  • ホットスワップ
  • IPベースリモートマネジメント
  • WDMタイプモジュールサポート

FCC

CE

UL

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ


CSM-400モジュールは、NRack System™に収納するスライドインタイプのイーサネット-ファイバマネージドメディアコンバータです。モジュールは、10/100BaseT(X)から100BaseFX(SC/STコネクタ)へのメディア変換を提供し、NRack System™シャーシにインストールすることができます。 CSM-400モジュールは、LFP(Link Fault Pass-through)と FEF(リモート故障検出機能)をサポートすることでネットワークリンクの障害を容易にトラッキングし、ストア・アンド・フォワードとパススルーモードのサポート、リモート管理と監視用の802.3AM OAM、およびWDMタイプのファイバモジュールを使用してファイバケーブルコストを削減することができます。

アプリケーションノート

旅客情報システム(PIS) のための革新的なリモート管理

旅客情報システムのための革新的なリモート管理
旅客情報システムのための革新的なリモート管理

旅客情報システム(PIS*)は、ネットワーク上のさまざまな地点から収集された大量のデータに基づき、最新の情報を更新して乗客に提供します。このデータは、コントロールルームでリアルタイムに集約して管理する必要があります。 このアプリケーションノートでは、Moxaの新しい産業用メディアコンバータを使用して、データを一元的に管理し、フィールドデバイスのリモート管理に役立つ方法をご紹介しています。

*Passenger information System

高度交通管制システム(ATMS) のための革新的なリモート管理

専門性の高い海洋ソリューション
海洋ソリューション カタログ

都市環境における交通渋滞を解消するため、交通当局は、高度交通管制システム(ATMS*)を利用して、交通の流れを制御しています。高度な通信技術により、さまざまな高速道路、交差点、橋梁などの交通状況をリアルタイムで更新するデータがコントロールルームに伝送されます。このアプリケーションノートでは、Moxaの新しいメディアコンバータを使い、フィールドデバイスからの大量の受信データを一元的にリモート管理する方法をご紹介しています。

*Advanced Traffic Management System


技術
規格 IEEE 802.3:10BaseT
IEEE 802.3u:100BaseT(X), 100BaseFX
インターフェース
RJ45ポート10/100BaseT(X)
ファイバポート100BaseFX (SC/STコネクタ)
LEDインジケータPWR, Fiber Link, 10/100M (TPポート)

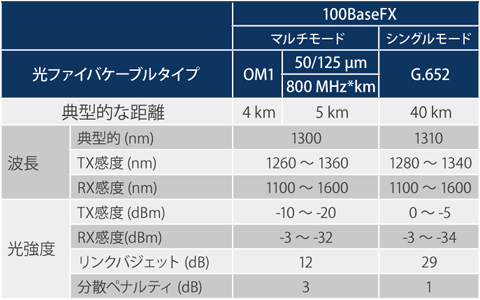

光ファイバ

注)シングルモードファイバトランシーバを接続するときは、光パワーの過剰による損傷原因を防ぐためにアッテネータを使用することを推奨します。
注)特定のトランシーバの"一般的距離"の計算式:リンクバジェット(dB) > 分散補償(dB)+総リンク損失(dB)
物理的特性
サイズ86.8 × 124.3 × 21 mm
重量 製品のみ:
CSM-400-1213/1214/1218:115 g
CSM-400-1224/1225: 125 g
パッケージ:
CSM-400-1213/1214/1218:170 g
CSM-400-1224/1225:180 g
環境
動作温度 標準モデル: -20 ~ 55℃
ワイド温度モデル: -40 ~ 75℃
保管温度-40 ~ 85℃
相対湿度5~95% (結露なきこと)
電源
入力電圧12 VDC
入力電流最大 220 mA @ 12 VDC
規格と認証
安全UL 60950-1
EMCEN 55032/24
EMICISPR 32, FCC Part 15B Class A
EMS EN 61000-4-2 (ESD):接触: 4 kV; 気中: 8 kV
EN 61000-4-3 (RS): 80 MHz~1 GHz: 3 V/m
EN 61000-4-4 (EFT):電源:1 kV:信号: 0.5 kV
EN 61000-4-5 (Surge):電源:1 kV:信号: 0.5 kV
EN 61000-4-6 (CS): 150 kHz~80 MHz: 3 V/m
EN 61000-4-8 (PFMF)
EN 61000-4-11
落下IEC 60068-2-32
平均故障間隔 (MTBF)
時間1,454,560 時間
規格Telcordia (Bellcore), GB
保証
保証期間5年
詳細MOXA社 製品保証方針


サイズ (単位 = mm)

詳細


CSM-400-1213 10/100BaseT(X)-100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, マルチモードSTコネクタ, -20~55℃
CSM-400-1213-T 10/100BaseT(X)-100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, マルチモードSTコネクタ, -40~75℃
CSM-400-1214 10/100BaseT(X)-100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, マルチモードSCコネクタ, -20~55℃
CSM-400-1214-T 10/100BaseT(X)-100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, マルチモードSCコネクタ, -40~75℃
CSM-400-1218 10/100BaseT(X)-100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, シングルモードSCコネクタ, -20~55℃
CSM-400-1218-T 10/100BaseT(X)-100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, シングルモードSCコネクタ, -40~75℃
CSM-400-1224 10/100BaseT(X)-100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, WDM-AシングルモードSCコネクタ, -20~55℃
CSM-400-1224-T 10/100BaseT(X)-100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, WDM-AシングルモードSCコネクタ, -40~75℃
CSM-400-1225 10/100BaseT(X)-100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, WDM-BシングルモードSCコネクタ, -20~55℃
CSM-400-1225-T 10/100BaseT(X)-100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, WDM-BシングルモードSCコネクタ, -40~75℃

CSM-400シリーズ 製品一覧

CSM-400-1213 NRack System™用 10/100BaseT(X)-100BaseFX スライドイン・モジュール
CSM-400-1213-T NRack System™用 10/100BaseT(X)-100BaseFX スライドイン・モジュール
CSM-400-1214 NRack System™用 10/100BaseT(X)-100BaseFX スライドイン・モジュール
CSM-400-1214-T NRack System™用 10/100BaseT(X)-100BaseFX スライドイン・モジュール
CSM-400-1218 NRack System™用 10/100BaseT(X)-100BaseFX スライドイン・モジュール
CSM-400-1218-T NRack System™用 10/100BaseT(X)-100BaseFX スライドイン・モジュール
CSM-400-1224 NRack System™用 10/100BaseT(X)-100BaseFX スライドイン・モジュール
CSM-400-1224-T NRack System™用 10/100BaseT(X)-100BaseFX スライドイン・モジュール
CSM-400-1225 NRack System™用 10/100BaseT(X)-100BaseFX スライドイン・モジュール
CSM-400-1225-T NRack System™用 10/100BaseT(X)-100BaseFX スライドイン・モジュール
