DA-820-C8-LX
x86ラックマウントタイプコンピューター,デュアル/クアッドcore i7プロセッサー,VGA×2,ギガビットLAN×4,USB×6,CFastソケット
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
後継製品
主な製品特長
- Intel Core i7デュアル/クワッドコアプロセッサーとIntel QM77 Expressチップセット
- 2×204ピンSO-DIMM DDR3ソケット、DDR3 1066/1333サポートECC registered、16GB max
- 6 USB 2.0ポート、ハイスピード周辺装置用
- 3 PCIeスロット/2 PCIスロット、拡張モジュール用
- 1 PCIe x16スロット、追加ビデオカード用
- 高信頼性設計、デュアル電源、RAID 0/1/5/10およびPRP/HSR技術サポート
- サイバーセキュリティ機能
- IEC 61850-3準拠 (EMC Level 4、C3、Bm)
- IEEE 1613、IEC 60255準拠
- IRIG-B時刻同期サポート
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
DA-820のメインオペレーティングシステムは、標準x86、VGA×2、USB、2ギガビットLANポートおよび2 RS-232C/422/485・3-in-1シリアルポートをサポートするlntel Quad core i7-3612QE CPUとQM77チップセット上で動作します。DA-820は、4 SATAディスクインターフェースの装備およびデフォルトとしてRAID0/1/5/10機能性をサポートしています。また、DA-820は、正確な時刻同期とIEC 61850-3規格のコンプライアンスを必要とする変電所アプリケーション用に設計されています。DA-820のフレキシブルな設計は、ローカルSCADA環境の監視、ビデオ監視、プロトコル変換、およびPRP/HSR冗長アプリケーションに適しています。また、DA-820のサイバーセキュリティ機能は、安全なネットワーク通信を可能にする理想的なソリューションを提供します。
ハウジングは、標準19インチ幅、3U高、堅牢なラックマウントタイプエンクロージャに収納されています。この堅牢なラックマウントタイプ設計は、苛酷な産業環境アプリケーションに必要な強固な保護を提供します。
ハードウェア仕様
| コンピューター | |
| CPU | Intelデュアル core i7-3555LE 2.5GHz プロセッサー Intelクアッド core i7-3612QE 2.1GHz プロセッサー |
|---|---|
| OS | 64-bit Debian 7または64-bit Windows Embedded Standard 7 |
| システムチップセット | QM77 |
| BIOS | 64Mbit Flash BIOS、PCI Plug & Play、ACPI機能サポート |
| システムメモリ | 16GB 容量、2GB (Linux)/4GB (W7E) プレインストール：2スロット 8GB 200-pin DDR2-667 SO-DIMM |
| USB | 4×USB 2.0ポートtype A (リアパネル) 2×USB 2.0ポートtype A (フロントパネル) |
| ストレージ | |
| ビルトイン | CFastカードオンボード、OSストア用 |
| ストレージ拡張 | 4 SATA 3.0インターフェース、RAID 0、1、5、10、サポートおよびホットスワップ |
| ディスプレイ | |
| グラフィックコントローラー | Intel® HD Graphics 4000 |
| ディスプレイインターフェース | 2 VGA出力 (DB15/Fコネクター) |
| 解像度 | CRTディスプレイモード、pixel解像度 最大 2048×1536 @ 75Hz |
| イーサネットインターフェース | |
| LAN | 4 オートセンシング10/100/1000Mbpsポート |
| 磁気アイソレーション保護 | 1.5kV ビルトイン |
| シリアルインターフェース | |
| シリアル規格 | 2 RS-232C/422/485ポート (DB9/Mコネクター) |
| シリアル信号 | |
| RS-232C | TxD、RxD、DTR、DSR、RTS、CTS、DCD、GND、RI |
| RS-422 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-4線 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-2線 | Data+、Data-、GND |
| LED | |
| システム | Power、Storage |
| ギガビットLAN | 100M×4、1000M×4 |
| シリアル | TX/RX |
| プログラマブル | LED×8 |
| スイッチおよびボタン | |
| 電源スイッチ | on/off (リアパネル) |
| メカニカル | |
| ハウジング | SECCシートメタル (1mm) |
| 重さ | 6kg |
| サイズ | 315×440×90mm (ラックマウント用耳含まず) |
| マウンティング | 標準19-inchラックマウント |
| 環境 | |
| 動作温度 | 標準モデル：-40～60℃ ワイド温度モデル：-40～75℃ |
| 保管温度 | -40～80℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 耐震 | 2Grms @ IEC-68-2-34、random wave、5-500Hz、1hr per axis |
| 耐衝撃 | 20g @ IEC-68-2-27、half sine wave、11ms |
| 電源 | |
| 入力電圧 | 100～240VAC、50/60Hz、0.9-0.4A |
| 電源消費量 | 60W |
| 規格および認証 | |
| 安全 | LVD、UL、cUL、CCC |
| EMC | FCC、CE (Class A) |
| グリーン製品 | RoHS、CRoHS、WEEE |
| 信頼性 | |
| アラートツール | ビルトインブザーおよびRTC (real-time clock)、リチュームバックアップバッテリー |
| 自動リブートトリガー | ビルトインWDT (watchdog timer)、1-255レベルタイム間隔システムリセット、ソフトウェアプログラマブル |
| 保証 | |
| 保証期間 | 3年 |
| 詳細 | MOXA社 製品保証方針 |
ソフトウェア仕様
| Linux | |
| OS | Linux Debian 7 |
|---|---|
| ファイルシステム | EXT 4 |
| インターネットプロトコルスイート | TCP、UDP、IPv4、SNMPv1/v2c/v3、ICMP、ARP、HTTP、SSH 1.0/2.0、SSL、 DHCP、NTP、NFS、Telnet、FTP、TFTP、PPP、PPPoE |
| インターネットセキュリティ | OpenVPN、Netfileter/iptables |
| Webサーバー (Apache) | サイトのクリエートおよび管理可能：PHPおよびXMLサポート |
| リモートアクセス用セキュアシェル | SSHは、接続されているネットワークからセキュアな暗号化されたコンソールへリモートログインが可能 |
| ダイアルアップネットワーキング | Linux用のPPP Daemonは、UNIXマシンがPPPサーバーまたはクライアントとしてPPPプロトコルを使用してダイアルアップ回線を通じてインターネットに接続することを可能にします。数ある中で 'chat'、'dip'、'diald'と動作。IP、TCP、UDPサポート |
| ファイルサーバー | リモートのクライアントがネットワークを通してファイルおよび他の資源にアクセスすることが可能 |
| ウォッチドッグ | 特定のアプリケーションやシステム全体の障害のためにソフトウェアがフリーズしたときにシステムリセットをトリガーするウォッチドッグドッグタイマー |
| アプリケーション開発ソフトウェア | Moxa APIライブラリ (Watchdog timer、Moxa serial I/O control) GNU C/C++ cross-compiler GNU Cライブラリ Perl |
| ソフトウェアパッケージ | SNMP SafeGuard技術 |
| Windows Embedded Standard 7 | |
| Core OS | 32-bitサポート Remote Client Remote Procedure Call |
| アプリケーションおよびサービス開発 | Net Framework 3.5 Remote Desktop Protocol 7.1 COM OLEアプリケーションサポート COM+アプリケーションサポート MSMQ |
| インターネットサービス | Internet Explorer 8.0 IIS 7.0 |
| ファイルシステムおよびデータストレージ | Windowsデータアクセスコンポーネント Windowsバックアップおよび復元 |
| 診断 | 共通診断ツール 問題リポートおよびソリューション |
| フォント | 日本語、中国語 (簡体字・繁体字)、韓国語、西欧、中東、南東アジア、南アジアフォント |
| グラフィックおよびマルチメディア | MPEG DTV-DVD オーディオデコーダ (MPEG-2、 AAC) MPEG Layer-3 オーディオコーデック (MP3) MPEG4 デコーダ WindowsメディアビデオVC-1 (WMV) コーデック DirectXおよびWindows Device Experience Windows Media Player 12 |
| インターナショナル | IME中国語簡体字サポート IME中国語繁体字サポート IME日本語サポート IME韓国語サポート |
| マネージメント | Group Policy Management Windows Management Instrument (WMI) Windows Update |
| セキュリティ | Credential Roaming Service Credentials and Certificate Management Windows Authorization Manager (AZMAN) Windows Security Center Active Directory Rights Management Security Base Encrypted File System (EFS) |
| 組込機能 | Enhanced Write Filter (EWF) File-Based Write Filter (FBWF) Message Box Default Reply Registry Filter .NET用WSDAPI |
| 組込自己ヘルス診断 | 監視、リポートティングおよびコントロールのためのSNMPベースリモートスクリプト層 |

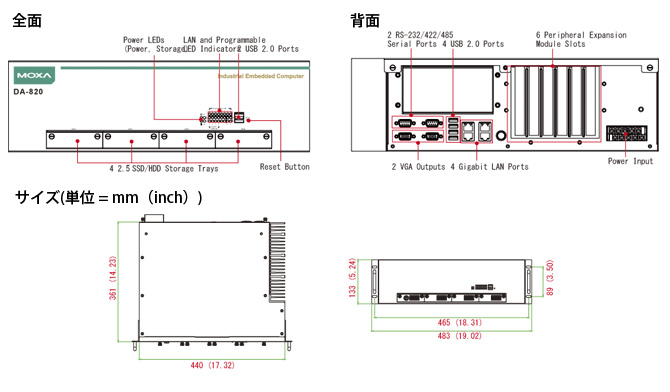

外観図 / サイズ
| DA-820-C8-LX | dual core i7-3555LE 2.5GHz CPU VGA×2 ギガビットLAN×4 USB×6 CFast 2GBシステムメモリ Linux Debian 7 EC 61850-3 C3 動作温度：-40～60℃ |
|---|
コンバーチブルモジュール
| CP-118E-A-I | 8ポート RS-232C/422/485 PCI Expressシリアルボード×1 4kVサージ保護および2kV電気的絶縁 |
|---|---|
| CP-138E-A-I | 8ポート RS-422/485 PCI Expressシリアルボード×1 4kVサージ保護および2kV電気的絶縁 |
| CP-134EL-A-I | 4ポート RS-422/485 ロープロファイルPCI Expressシリアルボード×1 4kVサージ保護および2kV電気的絶縁 |
| CP-116E-A | 16ポート RS-232C/422/485 PCI Expressボード 4kVサージ保護 |
