DA-module
DAシリーズ 産業用ラックマウントコンピューター用 拡張モジュール
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- インターフェース拡張用 PCIスロット
- 8 RS-232C/422/485ソフトウェア – 絶縁保護付シリアルモジュール選択
- 4 10/100Mbps LANモジュール
- 4ポート 100MbpsファイバーLANモジュール (coming soon)
- 8 10/100Mbpsアンマネージドスイッチモジュール
- ユニバーサルPCI拡張モジュール
- 8 RS-422/485ターミナルブロックコネクター付シリアルモジュール
- 周辺装置拡張スロットを備えたMoxaの組込みコンピューターとの完全な互換性
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
シリアルポート、LANポート、スイッチポート、およびPCIスロットをサポートするMoxaの周辺装置拡張モジュールは、エンドユーザーに産業用アプリケーションのセッティングのための優れた柔軟性を提供します。シリアルポートモジュール、LANポートモジュール、スイッチポートモジュール、およびPCIモジュールを含む異なるタイプのモジュールは、周辺装置拡張用スロットを備えたMoxaのDAシリーズ組込コンピューターと完全に互換性があります。
シリアルポートモジュールは、DB9またはターミナルブロックコネクター付8ポートRS-232C/422/485モジュールおよびターミナルブロックコネクター付8ポートRS-422/485モジュールが含まれています。モジュールは、シリアル通信に使用する産業用アプリケーションに必要とされる2KVデジタル絶縁保護設計が施されています。
更に、4ポートLANモジュール、8ポートスイッチおよび4ポートファイバーLANモジュールは、イーサネットベースデバイスの産業用通信アプリケーションに利用できます。ユニバーサルPCI開発キットは、適切なコストで産業アプリケーション拡張用PCIベースのデバイスのために用意されています。
すべてのモジュールは、アプリケーションおよび産業タスクを実行のためのセッティングに優れた柔軟性を提供できる設計がされています。特に、ユーザーは、モジュールのスワップが迅速かつ簡単にできます。
DA-SP08-DB、DA-SP08-I-DB、DA-SP08-I-TB ハードウェア仕様
| シリアルインターフェース | |
| シリアル規格 | 8 RS-232C/422/485ポート、ソフトウェアセレクタブル (DB9/Mまたはターミナルブロックコネクター) |
|---|---|
| ESD保護 | 15KV (全信号) |
| アイソレーション | 2KVデジタルアイソレーション (DA-SP08-I-DBおよびDA-SP08-I-TBのみ) |
| シリアル通信パラメーター | |
| データビット | 5、6、7、8 |
| ストップビット | 1、1.5、2 |
| パリティ | None、奇数、偶数、スペース、マーク |
| フロー制御 | RTS/CTS、XON/XOFF、RS-485用ADDC® (automatic data direction control) |
| ボーレート | 50bps～921.6Kbps (非標準ボーレートサポート) |
| シリアル信号 | |
| RS-232C | TxD、RxD、DTR、DSR、RTS、CTS、DCD、GND |
| RS-422 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-4線 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-2線 | Data+、Data-、GND |
| メカニカル | |
| 重さ | 290g |
| サイズ | 130×150×42mm |
| MTBF (Mean Time Between Failures) | 1,753,143hrs |
DA-SP38-I-TB ハードウェア仕様
| シリアルインターフェース | |
| シリアル規格 | 8 RS-422/485ポート、ソフトウェアセレクタブル (DB9/Mまたはターミナルブロックコネクター) |
|---|---|
| ESD保護 | 15KV (全信号) |
| アイソレーション | 2KVデジタルアイソレーション |
| シリアル通信パラメーター | |
| データビット | 5、6、7、8 |
| ストップビット | 1、1.5、2 |
| パリティ | None、奇数、偶数、スペース、マーク |
| フロー制御 | RTS/CTS、XON/XOFF、RS-485用ADDCC® (automatic data direction control) |
| ボーレート | 50bps～921.6Kbps (非標準ボーレートサポート) |
| シリアル信号 | |
| RS-422 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-4線 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-2線 | Data+、Data-、GND |
| メカニカル | |
| 重さ | 245g |
| サイズ | 130×150×42mm |
DA-LN04-RJ ハードウェア仕様
| イーサネットインターフェース | |
| LAN | 4 オートセンシング10/100Mbpsポート (RJ45) |
|---|---|
| 磁気アイソレーション保護 | 1.5KV ビルトイン |
| メカニカル | |
| 重さ | 198g |
| サイズ | 132×150×42mm |
DA-SW08-RJ ハードウェア仕様
| イーサネットインターフェース | |
| LAN | 8 オートセンシング10/100Mbpsアンマネージドイーサネットスイッチポート (RJ45) |
|---|---|
| 磁気アイソレーション保護 | 1.5KV ビルトイン |
| メカニカル | |
| 重さ | 200g |
| サイズ | 132×150×42mm |

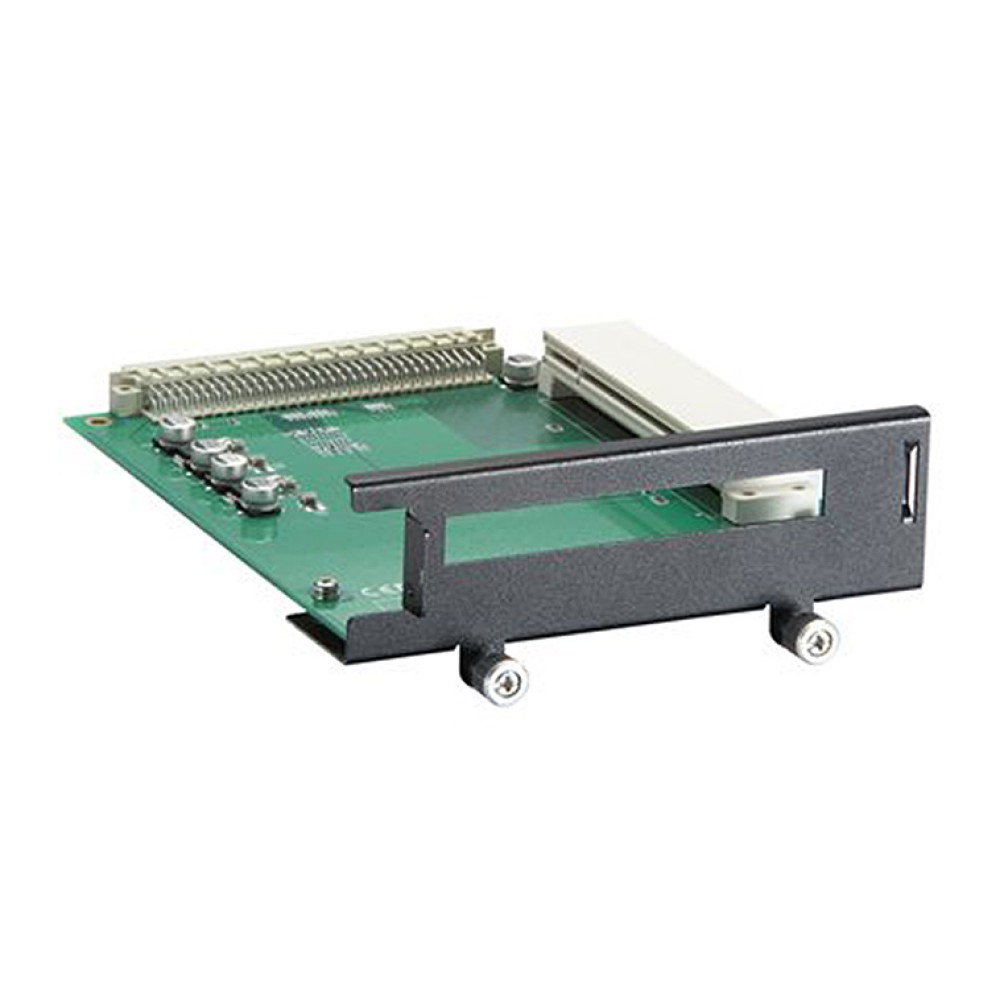

DA-UPCI-DK ハードウェア仕様
| ユニバーサルPCI拡張アダプター | |
| PCIスロット | 1 |
|---|---|
| インターフェースバス | 32ビットユニバーサルPCI (3.3Vおよび5V) |
| メカニカル | |
| 重さ | 195g |
| サイズ | 132×150×42mm |
| MTBF (Mean Time Between Failures) | 11,053,266hrs |

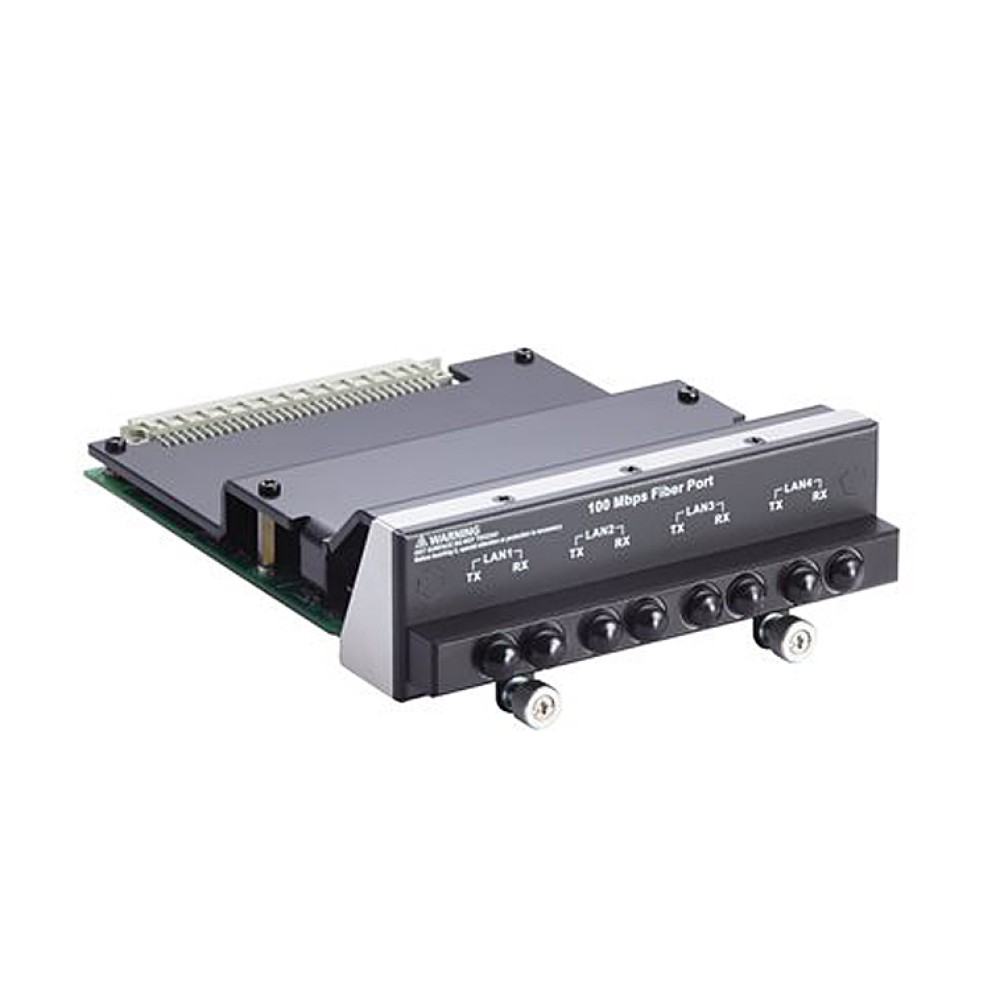

DA-FX04-MM-ST-Tハードウェア仕様
| ファイバーインターフェース | |
| ポート数 | 4 (100BaseFX) |
|---|---|
| ファイバーモード | マルチモード |
| コネクター | ST |
| 光波長 | 0～2km、1310nm (62.5/125μm、500MHz*km) |
| Min - TX出力 | -20dBm |
| Max - TX出力 | -14dBm |
| RX感度 | -34dBm |
| メカニカル | |
| 重さ | 495g |
| サイズ | 132×150×42mm |
| 環境 | |
| 動作温度 | -40～70℃ |
| 規格および認証 | |
| EMC | EMC Level 4、ESD Level 4、criteria A |
| ソフトウェア機能 | |
| IEEE 1588またはIPチーミング選択 (Default = IPチーミング) | 4モードサポート |
| AFT | Adaptor Failover Teaming |
| SFT | Switch Fault Tolerance |
| ALB | Adaptor Failover and Load Balancing |
| Linkアグレゲーション | サポート |
| DA-SP08-I-DB | 8ポート RS-232C/422/485シリアルモジュール DB9コネクターおよびデジタルアイソレーション |
|---|---|
| DA-SP08-DB | 8ポート RS-232C/422/485シリアルモジュール DB9コネクター |
| DA-SP08-I-TB | 8ポート RS-232C/422/485シリアルモジュール ターミナルブロックコネクターおよびデジタルアイソレーション |
| DA-SP38-I-TB | 8ポート RS-422/485シリアルモジュール ターミナルブロックコネクターおよびデジタルアイソレーション |
| DA-SW08-RJ | 8ポート 10/100Mbps アンマネージドスイッチモジュール |
| DA-LN04-RJ | 4ポート 10/100Mbps LANモジュール |
| DA-UPCI-DK | ユニバーサルPCI開発キット |
| DA-FX04-MM-ST-T | 4ポート (100BaseFX) ファイバーLANモジュール マルチモード STコネクター IPチーミングサポート |
