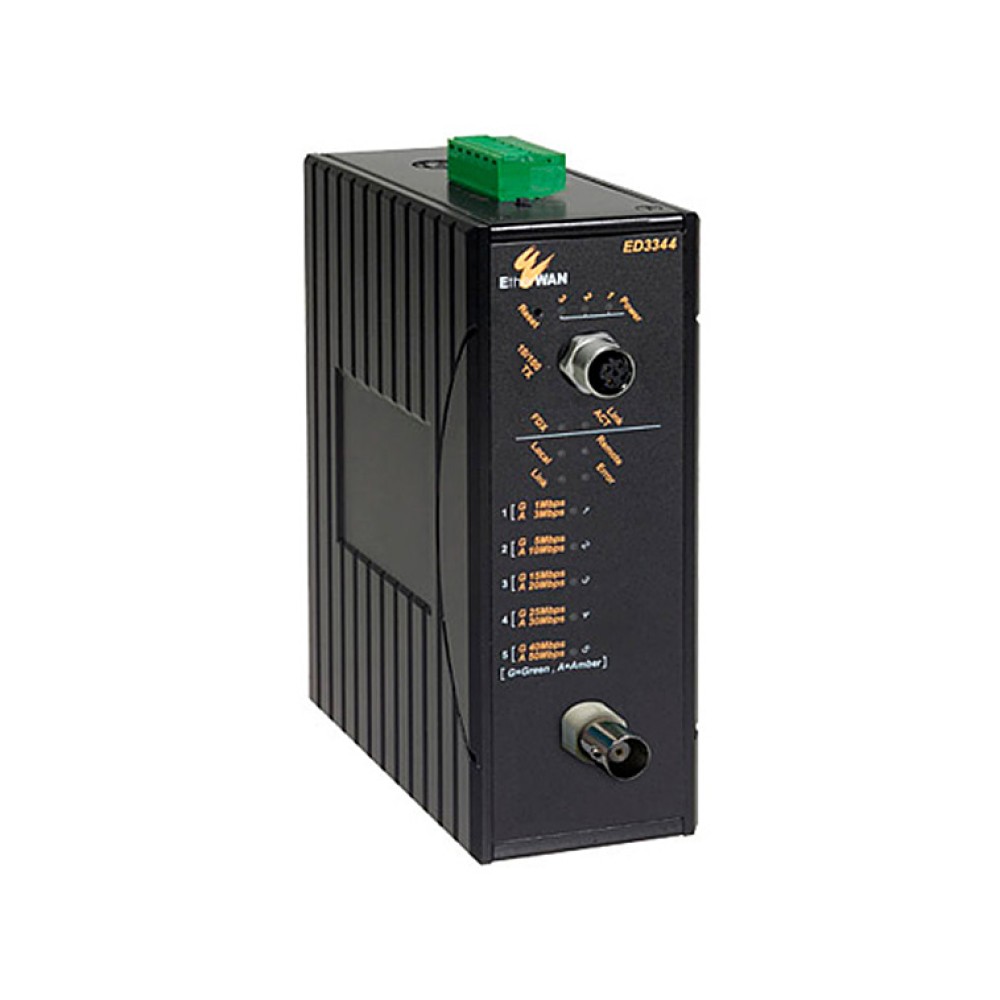

ED3344
既存の同軸ケーブルを使用可能な堅牢タイプ10/100/BASE-TX M12イーサネットエクステンダー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
UL508認証
UL508の安全認証を取得した産業用通信アプリケーションのための設計
EN50121-4 および EN50155認証
鉄道環境アプリケーションのための設計
産業用オペレーション温度範囲
-40～75℃の幅広い動作温度範囲に対応する設計により屋外キャビネットの設置が可能
M12イーサネットコネクタ
過酷な振動や衝撃に耐えるメカニズムを提供するM12コネクタ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
イーサネットエクステンダ「ED3344シリーズ」は、100mのイーサネット制限距離を越えて使用することが求められるアプリケーションにおいて、既存のインフラを活用/既存の同軸ケーブルを介してIPネットワークを延長することを可能にします。既存のコントロールまたは監視システムを新しいIPベースのシステムにアップグレードする必要がある時、すでに敷設されているアナログ監視カメラの古い同軸ケーブルを使用したインフラがある場合、特に、膨大な経費の投入を含む複雑なタスクとなってしまいます。「ED3344シリーズ」は、新しいケーブルのインフラを構築する高価な費用を最小限に抑え、これらの既存の同軸ケーブルを介してイーサネットコネクションと延長機能を提供します。
「ED3344シリーズ」は、産業環境を克服するために-40～75℃の幅広い動作温度範囲を提供する産業グレードの仕様で設計されています。また、ED3344は、鉄道アプリケーションにおいて恒常的に発生する過酷な振動や衝撃に耐えるためにM12イーサネットコネクタを搭載しています。VDSL技術を取り入れたED3344のBNCエクステンダポートは、75Mbpsのレート200mまたは1Mbpsで2,600mの長距離伝送が可能です。フロントパネルには、5スピードLEDインジケータを備えているので、通信速度を容易に監視することができます。
| テクノロジ | |||||||||||||||||||||||
| 規格 | IEEE802.3 10BASE-T IEEE802.3u 100BASE-TX IEEE802.3x全2重およびフロー制御 | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| プロセッシングタイプ | 半2重 バックプレッシャ および IEEE802.3x 全2重 フロー制御 オートネゴシエーション オートMDI/MDIX | ||||||||||||||||||||||
| 電源 | |||||||||||||||||||||||
| 入力電圧 | 12～48VDC (ターミナルブロック および ラッチドDCジャック) | ||||||||||||||||||||||
| 消費電力 | 7.2W Max. 0.6A @ 12VDC、0.15A @ 48VDC | ||||||||||||||||||||||
| 保護 | 過電流保護 逆極性保護 | ||||||||||||||||||||||
| メカニカル | |||||||||||||||||||||||
| ケース | アルミケース IP30 | ||||||||||||||||||||||
| サイズ | 50mm (W) × 110mm (D) × 135mm (H) | ||||||||||||||||||||||
| 重量 | 0.8Kg | ||||||||||||||||||||||
| 設定 | DINレール (トップハットタイプ35mm)、パネル、またはラックマウンティング | ||||||||||||||||||||||
| インターフェース | |||||||||||||||||||||||
| イーサネットポート | ポート：1×M12、4ピン、Dコーディング スピード：10/100Base-TX 距離：100m | ||||||||||||||||||||||
| ケーブル |
| ||||||||||||||||||||||
| イーサネットエクステンダポート | ポート：1 75Ω BNCポート (Fタイプコネクタ) スピード：1/5/10/20/30/40/50/60/70/75Mbps 距離：2,600m ケーブル：同軸ケーブル (5C2V/RG6(=RG6/U)) | ||||||||||||||||||||||
| DIPスイッチ | 1 DIPスイッチ：ローカル (CO) または リモート (CPE) | ||||||||||||||||||||||
| コンソールポート | ポート：1 DB9 RS-232Cポート | ||||||||||||||||||||||
| LED インジケータ | ユニット：電源ステータス (電源) ポート10/100TX：Link/アクティビティ、全2重 ライン：エラー、Link、ローカル、リモート | ||||||||||||||||||||||
| スピード/距離リファレンス |
|
||||||||||||||||||||||
| 環境 | |||||||||||||||||||||||
| 動作温度 | -40～75℃ テスト：@ -40～85℃ | ||||||||||||||||||||||
| 保管温度 | -40～85℃ | ||||||||||||||||||||||
| 相対湿度 | 5～95% (結露なきこと) | ||||||||||||||||||||||
| 認証 | |||||||||||||||||||||||
| ISO | ISO9001認定工場で製造 | ||||||||||||||||||||||
| 安全 | UL508 | ||||||||||||||||||||||
| EMI | FCC Part 15B、Class A EN61000-6-4、EN55022、EN61000-3-2 および EN61000-3-3 | ||||||||||||||||||||||
| EMS | EN61000-6-2 EN61000-4-2 (ESD規格) EN61000-4-3 (Radiated RFI規格) EN61000-4-4 (Burst規格 s) EN61000-4-5 (Surge規格) EN61000-4-6 (Induced RFI規格) EN61000-4-8 (Magnetic Field 規格) | ||||||||||||||||||||||
| 環境テスト | IEC61373 (振動および衝撃) IEC60068-2-6 Fc (振動耐性) IEC60068-2-27 Ea (衝撃) FED STD 101C Method 5007.1 (自由落下w/パッケージ) | ||||||||||||||||||||||
| 産業対応 | EN50155 および EN50121-4 | ||||||||||||||||||||||
アプリケーション

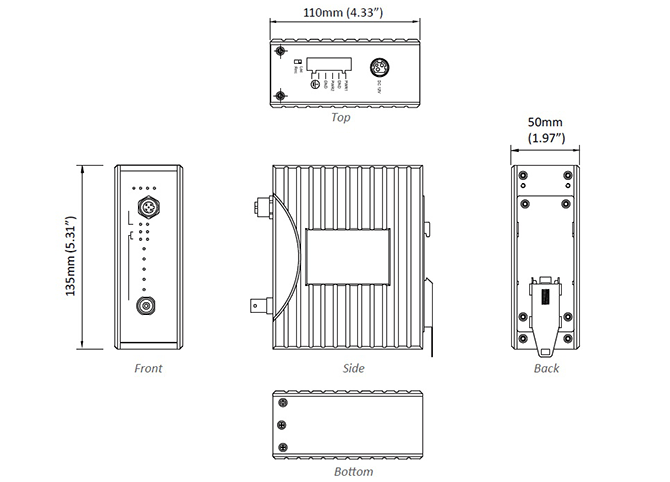

サイズ (単位=mm)
| ED3344-00B | 既存の同軸ケーブル使用可能 堅牢タイプ10/100BASE-TX M12イーサネットエクステンダー |
|---|
- DINレールマウントキットを含む
オプショナルアクセサリ
| KP-AA96-480 | パネルマウントキット |
|---|---|
| MDR-40-48 | 40W/0.83A DINレール48VDC 産業用電源 (ターミナルブロック) |
| DR-30-24 | 30W/1.5A DINレール24VDC 産業用電源 (ターミナルブロック) |
| DR-60-24 | 60W/2.5A DINレール24VDC 産業用電源 (ターミナルブロック) |
| DR-75-24 | 75W/3.2A DINレール24VDC 産業用電源 (ターミナルブロック) |
| DR-120-24 | 120W/5A DINレール24VDC 産業用電源 (ターミナルブロック) |
| 41-136044-X | 36W/3A 12VDC堅牢タイプ 電源アダプタ アルミ筐体内オープンワイヤ (ターミナルブロック) (X)=1:US, 2:EU, 3:UK, 4:AU, 5:日本, 6:SA |
| 41-136046-X | 36W/3A 12VDC堅牢タイプ 電源アダプタ アルミ筐体内ラッチドDCジャック (ジャック) (X)=1:US, 2:EU, 3:UK, 4:AU, 5:日本, 6:SA |
ED3344シリーズ 製品一覧
| ED3344 | 既存の同軸ケーブルを使用可能な堅牢タイプ10/100/BASE-TX M12イーサネットエクステンダー |
