EDS-82810G

24+4GポートLayer 3ギガビットモジュラーマネージドイーサネットスイッチ

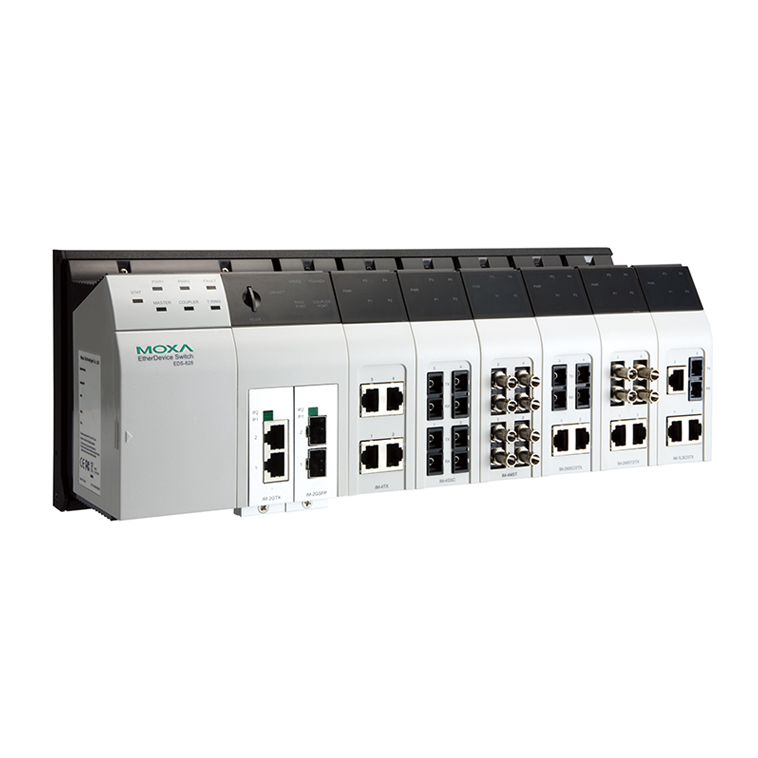

  • eds-82810g_01

販売終了

本製品は 販売を終了いたしました。

主な製品特長

  • Layer 3スイッチング機能性
  • 主なマネージド機能の迅速なコンフィギュレーションを行うためのコマンドラインインターフェース (CLI)
  • 先進的なQ-in-QタギングによるVLAN能力のサポート
  • ネットワークの正確な時間同期のためのIEEE 1588 PTP V2 (Precision Time Protocol)
  • 異なるポリシーによるIPアドレスの割り当てのためのDHCP Option 82
  • EtherNet/IP およびModbus/TCPプロトコルによるデバイスのマネージメントおよび監視のサポート
  • 透過なデータ転送のためのEtherNet/IPおよびPROFINETプロトコルコンバーチブル
  • VLAN Unaware：特定のデバイスを受信するための優先タグ付フレームをサポート
  • リダンダントギガビットTurbo Ring、Turbo Chain、RSTP/STPおよびMSTP ネットワークリダンダンシ
  • IGMPスヌーピングおよびGMRPによるマルチキャストトラフィックのフィルタリング
  • IEEE 802.1Q VLANおよび GVRPプロトコルによりネットワーク計画が容易
  • QoS (IEEE 802.1p/1Q) およびTOS/DiffServによるデターミニズムの向上
  • ポートトランキングによる最適な帯域幅の使用
  • TACACS+、SNMPv3、IEEE 802.1X、HTTPSおよびSSHによるネットワークセキュリティの強化
  • SNMP V1/V2c/V3による異なるレベルのネットワーク管理
  • RMONによる効率的なネットワークの監視およびプロアクティブな能力
  • 予期せぬネットワークステータスを予防する帯域幅管理
  • 承認されたMACアドレスのみアクセスできるロックポート機能
  • オンラインデバッギングのためのポートミラーリング
  • 異常が発生した時のe-mail、リレイ出力による自動警報
  • IPネットワークにセンサおよびアラームを統合するためのデジタル入力
  • リダンダント (冗長性) を備えたデュアル電源入力
  • Webブラウザ、Telnet/シリアルコンソール、CLI、Windowsユーティリティ、ABC-01自動バックアップによるコンフィギュレーション

FCC

CE

WEEE

RoHS指令準拠

カテゴリー
シリーズ

EDS-828シリーズ 製品一覧

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

EDS-828は、ネットワークルーティングのために設計されたハイパフォーマンスのLayer 3イーサネットスイッチです。従来のルーターは、ソフトウェアでパケットを処理していたため処理速度が極端に遅いという欠点がありました。EDS-828は、ハードウェア技術によりパケット処理を行うことにより最良のパフォーマンスのラージスケール・ローカルネットワーク (LAN) を実現できる理想的なスイッチです。更に、EDS-828は、 先進的なマネージメントおよびセキュリティ機能をサポートしています。EDS-828は、あらゆる産業アプリケーションの需要に応えるために高度の柔軟性があるネットワーク拡張性を提供できる最大4 ギガビットイーサネットポートおよび24ファーストイーサネットポートをインストールできるモジュラーデザインを採用しています。

タブロイド型情報誌、「IPG 2009年8月号 (株式会社コスモブレインズ発行)」にて、当社の執筆記事が掲載されました。

テクノロジー
規格IEEE 802.3 (10BaseT)
IEEE 802.3u (100BaseT(X)&100Base FX)
IEEE 802.3ab (1000BaseT(X))
IEEE 802.3z (1000BaseX)
IEEE 802.3x (フローコントロール)
IEEE 802.1D (スパニングツリープロトコル)
IEEE 802.1W (Rapid STP)
IEEE 802.1Q (VLANタギング)
IEEE 802.1p (Class of Service)
IEEE 802.1X (オーセンテーション)
IEEE 802.3ad (LACPによるポートトランク)
プロトコルIGMPv1/v2 device, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH, LLDP, IEEE 1588 PTP, Modbus/TCP, SNMP Inform
MIBMIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB,RMON MIB Group 1, 2, 3, 9
フローコントロールIEEE 802.3x フローコントロール, バックプレッシャフローコントロール
スイッチプロパティ
プライオリティキュー4
IGMPグループ256
最大VLANサポート数64
VLAN IDレンジVID 1～4094
インターフェース
ファーストイーサネット最大6スロット (4ポートインターフェース・モジュール10/100BaseT(X)または100BaseFXの組合せ)
ギガビットイーサネット最大2スロット (2ポートインターフェース・モジュール10/100/1000BaseT(X)または1000Bases SFPスロット)
アラーム接点2リレー出力 (1A @ 24VDC)
デジタル入力2入力(グランド共通、但し電気的にアイソレーション)
ステート"1"：+13～+30V
ステート"0"：-30～+3V
最大入力電流：8mA
システムLED表示STAT, PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, T.RING
モジュールLED表示LNK/ACT, FDX/HDX, RING PORT, COUPLER PORT, SPEED
コンソールRS-232C (RJ45コネクター)
電源
電源入力24VDC (12V～45VDC)、リダンダント・デュアル入力
入力電流0.96A @ 24V
過電流保護有
接続2リムーバブル6ピンターミナルブロック
逆極性保護有
メカニカル
ケースIP30プロテクション
重さ1950g
サイズ (W×H×D)362.4×142.5×128mm
取付方法DINレール, ウオールマウント (オープンキット)
環境
動作温度0～60℃
保管温度-40～85℃
相対湿度5～95% (結露なきこと)
認証
EMIFCC Part 15, CISPR (EN55022) class A
EMSEN61000-4-2 (ESD), level 3
EN61000-4-3 (RS), level 3
EN61000-4-4 (EFT), level 4
EN61000-4-5 (Surge), level 4
EN61000-4-6 (CS), level 3
EN61000-4-8
EN61000-4-12
安全UL508, UL60950-1, CSA C22.2 No. 60950-1, EN60950-1
衝撃IEC60068-2-27
落下IEC60068-2-32
振動IEC60068-2-6
MTBF時間：160,000時間
データベース：Telcordia (Bellcore), GB
マリタイムDNV, GL, ABS, LR, NK
保証
保証期間5年
詳細Moxa社 製品保証方針

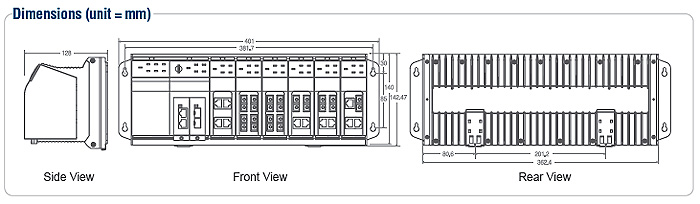

サイズ

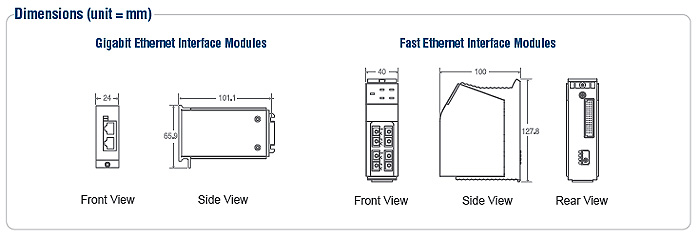

EDS-82810G - サイズ
EDS-82810G - サイズ

Layer 3モジュラー・マネージド・スイッチシステム、EDS-82810G

EDS-82810G - イメージ
EDS-82810GLayer 3モジュラー・マネージド・イーサネットスイッチシステム
6スロット (4ポートファーストイーサネットインターフェースモジュール) &2スロット (2ポートギガビットインターフェース・モジュール)
最大24+4Gポート

標準温度モジュール (0～60℃)

IM-2GTX インターフェースモジュール
10/100/1000BaseT(X)ポート×2、RJ-45コネクター
IM-2GSFPインターフェースモジュール
SFPスロット1000BaseSX/LX/LHX/ZXモジュール×2、LCコネクター
IM-4MSCインターフェースモジュール
マルチモード100BaseFXポート×4、SCコネクター
IM-4MSTインターフェースモジュール
マルチモード100BaseFXポート×4、STコネクター
IM-4SSCインターフェースモジュール
シングルモード100BaseFXポート×4、SCコネクター
40km
IM-2MSC/2TXインターフェースモジュール
マルチモード 100BaseFXポート×2、SCコネクター
10/100BaseT(X)ポート×2、RJ45コネクター
IM-2MST/2TX インターフェースモジュール
マルチモード 100BaseFXポート×2、STコネクター
10/100BaseT(X)ポート×2、RJ-45 コネクター
IM-2SSC/2TXインターフェースモジュール
シングルモード 100BaseFXポート×2、SCコネクター
10/100BaseT(X)ポート×2、RJ-45コネクター
40km
IM-1LSC/3TX インターフェースモジュール
シングルモード長距離 (80km)×1、100BaseFXポート、SCコネクター
10/100BaseT(X)ポート×3、RJ-45コネクター

IMモジュールシリーズは販売を終了いたしました。
【後継機種】LM-7000Hモジュールシリーズ

アクセサリー・SNMP OPCサーバー

EDS-SNMP OPC Server ProEDS-SNMP OPC Server Proソフトウェア (CD) &マニュアル

DINレール電源

DR-452445W/2A DINレール 24VDC電源
ユニバーサル 85～264VAC入力
DR-75-2475W/3.2A DINレール 24VDC電源
ユニバーサル 85～264VAC入力
DR-120-24120W/5A DINレール 24VDC電源
88～132VAC/176～264VAC入力
スイッチ切換

バックアップ・コンフィギュレーター

ABC-01自動バックアップ・コンフィグレーター
RS-232Cコンソールポート経由
0～60℃

マウントキット

RK-4U4U 19インチラックマウントキット
WK-32EDS-828/728シリーズ ウォールマウントキット
