IKS-6324-F-HV-T
22+2Gポート・ギガビット産業用イーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- UL 60950-1, NEMA TS2, EN50155/EN50121-4およびDNV/ GL認証
- ユニバーサル電源, 24/48 VDC または 110/220 VDC/VAC
- リダンダントデュアル 24/48 VDC電源入力
- -40～75°C 動作温度
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
産業用ラックマウントイーサネットスイッチIKS-6324は、交通管制システム(NEMA TS2), マリタイムアプリケーション(DNV/ GL)といった産業用アプリケーションネットワークの需要に応えるために設計されています。 IKS-6324は、堅牢かつ工業イーサネット接続のための経済的なソリューションを提供する24ポート産業用19インチラックマウントイーサネットスイッチシリーズです。 最大2ファーストイーサネット・ファイバーオプティックポートおよびコンボギガビットイーサネットTPあるいはファイバーオプティックポートの選択ができるので柔軟性のある信頼性のあるイーサネットネットワーク構築を容易にします。またユニバーサル電源入力24/48VDCあるいは110/220 VDC/VACは、より大きい柔軟性をユーザに与えます。イーサネットスイッチは、UL規格に準拠また-40～75℃のワイドレンジの動作温度をサポートします。すべてのモデルは、工業オートメーションコントロールアプリケーションに特別に必要とされる信頼性を保証するために100%のバーンインテストを行っています。
| テクノロジ | |
| 規格 | IEEE 802.3 : 10BaseT, IEEE 802.3u : 100BaseT(X) and 100BaseFX, IEEE 802.3ab : 1000BaseT(X), IEEE 802.3z : 1000BaseSX/LX/LHX/ZX, IEEE 802.3x : Flow Control |
フローコントロール | IEEE 802.3xフローコントロール,バックプレッシャフローコントロール |
|---|---|
| インターフェース | |
| RJ45 ポート | 10/100BaseT(X)または10/100/1000BaseT(X)オートネゴシエーションスピード, 全2重/半2重モードおよびオートMDI/MDI-Xコネクション |
| ファイバーポート | 100BaseFX (SC/STコネクタ)または1000BaseSFPスロット |
| LED表示 | STAT, PWR1, PWR2, FAULT, LNK/ACT, FDX/HDX, SPEED |
| 電源 | |
| 入力電圧 | 24/48VDC(9 ～ 60V)または110/220VDC/VAC(88 ～ 300VDCおよび85 ～ 264VAC) |
| 過負荷保護 | 有 |
| 接続 | 10ピン ターミナルブロック |
| 可逆極性保護 | 有 |
| メカニカル | |
| ケース | IP30プロテクション |
| 重さ | 4300g |
| サイズ | 440×44×254mm |
| 取付 | 19" ラックマウント |
| 認証 | |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| 安全 | EN60950-1 (申請中), CSA C22.2 No. 60950-1, EN60950-1 |
| マリタイム | DNV, GL (申請中), ABS, LR, NK |
| 交通管制 | NEMA TS2 |
| 鉄道交通 | EN50155/EN50121-4 |
| 環境 | |
| 動作温度 | -40～75℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対温度 | 5 ～ 95% (結露なきこと) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ(単位＝ｍｍ)
| IKS-6324-F-LV-T | アンマネージド・ラックマウント・イーサネットスイッチシステム, 22 10/100BaseT(X)ポート, 1スロットファーストイーサネットまたはギガビットイーサネットモジュール, 最大24または22+2G ポート, フロントケーブル, 1電源 (24/48 VDC), -40～75℃ | /tr>
|---|---|
| IKS-6324-F-HV-T | アンマネージド・ラックマウント・イーサネットスイッチシステム, 22 10/100BaseT(X)ポート, 1スロットファーストイーサネットまたはギガビットイーサネットモジュール, 最大24または22+2G ポート, フロントケーブル, 1電源(88-300 VDC または 85-264 VAC), -40～75°C |

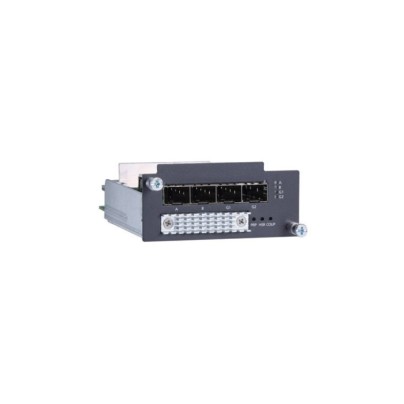

イーサネットモジュール
| PM-7200-2GTXSFP | ギガビット2 10/100/1000BaseT(X)または1000BaseSFPスロットコンボポート(SFPギガビットイーサネットモジュールを必要とする場合はSFP-1G シリーズオーダー情報をご覧ください) | /tr>
|---|---|
| PM-7200-1MSC | ファーストイーサネットモジュール、1 100BaseFXマルチモードポート, SCコネクタ |
| PM-7200-1MST | ファーストイーサネットモジュール、1 100BaseFXマルチモードポート, STコネクタ |
| PM-7200-2MSC | ファーストイーサネットモジュール、2 100BaseFXマルチモードポート, SCコネクタ |
| PM-7200-2MST | ファーストイーサネットモジュール, 2 100BaseFXマルチモードポート, STコネクタ |
| PM-7200-1SSC | ファーストイーサネットモジュール、1 100BaseFXシングルモードポート, SCコネクタ |
| PM-7200-2SSC | ファーストイーサネットモジュール、2 100BaseFXシングルモードポート, SCコネクタ |
SFP シリーズ
| SFP-1G40ALC | WDM タイプ(BiDi) SFPモジュール、1 1000BaseSFPポートLCコネクタ、40 km 伝送距離、TX 1310 nm、RX 1550 nm、0～60℃ |
|---|---|
| SFP-1GLXLC | SFPモジュール、1 1000BaseLXポートLCコネクタ、10 km 伝送距離、0～60℃ |
| SFP-1GSXLC | SFPモジュール、1 1000BaseSXポートLCコネクタ、0.5 km 伝送距離、0～60℃ |
| SFP-1GLHXLC | SFPモジュール、1 1000BaseLHXポートLCコネクタ、40 km 伝送距離、0～60℃ |
| SFP-1GZXLC | SFPモジュール、1 1000BaseZXポートLCコネクタ、80 km 伝送距離、0～60℃ |
| SFP-1G10ALC | WDM タイプ(BiDi) SFPモジュール、1 1000BaseSFPポートLCコネクタ、10 km 伝送距離、TX 1310 nm、RX 1550 nm、0～60℃ |
| SFP-1G10BLC | WDM タイプ(BiDi) SFPモジュール、1 1000BaseSFPポートLCコネクタ、10 km 伝送距離、TX 1550 nm、RX 1310 nm、0～60℃ |
| SFP-1G20ALC | WDM タイプ(BiDi) SFPモジュール、1 1000BaseSFPポートLCコネクタ、20 km 伝送距離、TX 1310 nm、RX 1550 nm、0～60℃ |
| SFP-1G20BLC | WDM タイプ(BiDi) SFPモジュール、1 1000BaseSFPポートLCコネクタ、20 km 伝送距離、TX 1550 nm、RX 1310 nm、0～60℃ |
| SFP-1G40BLC | WDM タイプ(BiDi) SFPモジュール、1 1000BaseSFPポートLCコネクタ、40 km 伝送距離、TX 1550 nm、RX 1310 nm、0～60℃ |
| SFP-1GSXLC-T | SFPモジュール、1 1000BaseSXポートLCコネクタ、0.5 km 伝送距離、-20～75℃ |
| SFP-1GLXLC-T | SFPモジュール、1 1000BaseLXポートLCコネクタ、10 km 伝送距離、-40～85℃ |
| SFP-1GLHXLC-T | SFPモジュール、1 1000BaseLHXポートLCコネクタ、40 km 伝送距離、-40～85℃ |
| SFP-1GZXLC-T | SFPモジュール、1 1000BaseZXポートLCコネクタ、80 km 伝送距離、-40～85℃ |
| SFP-1G10ALC-T | WDM タイプ(BiDi) SFPモジュール、1 1000BaseSFPポートLCコネクタ、10 km 伝送距離、TX 1310 nm、RX 1550 nm、-40～85℃ |
| SFP-1G10BLC-T | WDM タイプ(BiDi) SFPモジュール、1 1000BaseSFPポートLCコネクタ、10 km 伝送距離、TX 1550 nm、RX 1310 nm、-40～85℃ |
| SFP-1G20ALC-T | WDM タイプ(BiDi) SFPモジュール、1 1000BaseSFPポートLCコネクタ、20 km 伝送距離、TX 1310 nm、RX 1550 nm、-40～85℃ |
| SFP-1G20BLC-T | WDM タイプ(BiDi) SFPモジュール、1 1000BaseSFPポートLCコネクタ、20 km 伝送距離、TX 1550 nm、RX 1310 nm、-40～85℃ |
| SFP-1G40ALC-T | WDM タイプ(BiDi) SFPモジュール、1 1000BaseSFPポートLCコネクタ、40 km 伝送距離、TX 1310 nm、RX 1550 nm、-40～85℃ |
| SFP-1G40BLC-T | WDM タイプ(BiDi) SFPモジュール、1 1000BaseSFPポートLCコネクタ、40 km 伝送距離、TX 1550 nm、RX 1310 nm、-40～85℃ |
日本向け電源ケーブル
| PWC-C13JP-3B-183 | 電源ケーブル |
|---|
IKS-6324シリーズ 製品一覧
| IKS-6324-F-HV-T | 22+2Gポート・ギガビット産業用イーサネットスイッチ |
| IKS-6324-F-LV-T | 22+2Gポート・ギガビット産業用イーサネットスイッチ |
