特集
EtherCATネットワーク、もっと自由に。ジャンクションボックス「EJSシリーズ」登場！
Moxa
こんな課題、ありませんか？
装置内で分岐したいのに、
EtherCATは直列構成しか組めない…
レイアウト変更のたびに配線を全部やり直し…
制御盤の中が配線でぐちゃぐちゃ…
ノイズの影響で通信が不安定になることがある…
別メーカーのスレーブに変えたら、
うまく通信できない…
EtherCATは高性能な通信方式ですが、実際の設計や運用では「柔軟性のなさ」が課題になることも。
複雑な配線、ノイズトラブル、スレーブとの相性問題…。
そのお悩み、
Moxaが解決します！
Moxaが解決します！
MoxaのEJSシリーズなら、EtherCATネットワークをもっと自由に、もっと快適に構築できます。

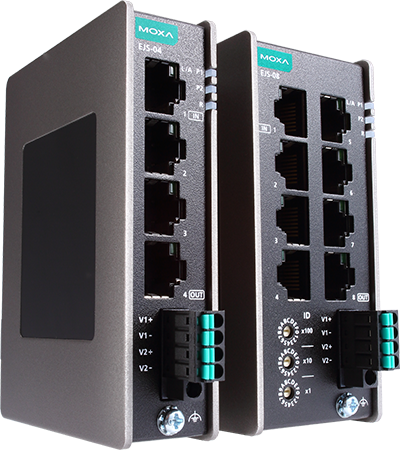

- EtherCATジャンクションボックス
-
スター型・ツリー型の構成が簡単に- 柔軟な分岐・拡張が可能で、再設計や作業負荷を大幅軽減
- 金属筐体による高シールド性で、ノイズに強い安定通信を実現
- メーカー非依存設計で高い互換性
- 最大8ポート、DINレール対応で制御盤にすっきり収まる
- EtherCATのリアルタイム性を損なわずに分岐可能
- ノード追加や構成変更にも柔軟に対応
- 資料ダウンロードはこちら
接続イメージ

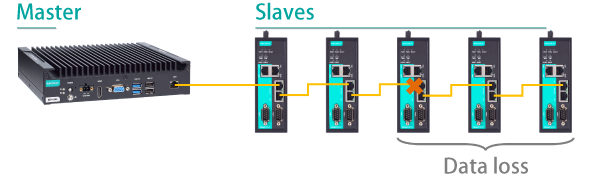

従来のトポロジー
デイジーチェーン方式：単一ライン接続
EJSの場合
EJS-08の場合は、1入力/7出力
MoxaのEtherCATジャンクションボックスを使えば、スター型トポロジー接続が可能、1つのノードが故障してもネットワークのほかの部分に影響を及ぼしません！
仕様詳細
 |  | |||
| 製品型番 | EJS-04 | EJS-04-T | EJS-08 | EJS-08-T |
|---|---|---|---|---|
| ポート構成 | 1入力/3出力、100BaseTX | 1入力/7出力、100BaseTX | ||
| 電源パラメーター | 12/24/48VDC、冗長電源入力対応、着脱式4極端子台 | |||
| 動作温度範囲 | -10～60℃ | -40～75℃ | -10～60℃ | -40～75℃ |
| 筐体特性 | 金属製 (メタルハウジング)、IP30、DINレール取り付け | |||
| サイズ | 24.5×100×75mm (W×H×D)、245g | 43×100×75mm (W×H×D)、340g | ||
| EtherCAT | スター型/ライン型/リング型/ツリー型 | |||
| ポート遅延 | ポートあたり約1μs | |||
他にもあります！MoxaのEtherCAT対応製品

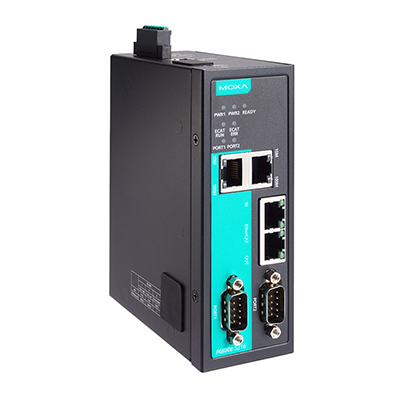

- 2ポート シリアル/Modbus - EtherCATゲートウェイ
- MGate 5216
- 独自のシリアルまたはModbusからEtherCATへのプロトコル変換
- EtherCATスレーブをサポート
- Modbus RTU/ASCIIクライアントをサポート
- 最大512バイトのデータ入出力
- 2kV 絶縁保護のシリアルポート
- 独自シリアル用のMicroPythonプログラミングをサポート
- 組み込みイーサネットカスケーディングによりワイヤリング作業を簡素化
- 冗長デュアルDC電源入力と1つのリレイ出力をサポート
- IEC 62443-4-2に基づくセキュリティ機能
- 製品情報を見る
