vPAC (仮想化保護/制御システム) による次世代の変電所の設計と保守の変革 NEW

vPACにより、ハードウェア (IED) 中心から次世代のソフトウェア中心の変電所へと変革する

「仮想化」は変電所の保護や制御機能を物理ハードウェア (IED) から切り離して汎用サーバー上のソフトウェアで一括処理する、次世代システムのソフトウェア定義型変電所 (SDS) の基盤となる技術です。しかし、遠隔地や高EMI (電磁干渉) 環境、あるいは極端な温度環境下の運用においてハードウェアの信頼性が欠ければ、たとえソフトウェアが優秀であってもシステム全体の信頼性を保つことは困難です。保護・自動化・制御 (PAC) 機能が物理ハードウェアから仮想化されたシステムへと移行する中で、過酷な動作条件下においても予測可能性とシステムを停止させることなく運用を維持できるかどうかは、極めて重要な評価基準となります。PAC機能がソフトウェアベース化するにつれて、SDSにとっての中核的な課題は、スタンドアロンデバイスの信頼性モデルから脱却し、システム全体レベルでのレジリエンス (回復性および耐久性) へ、どう進化させるかということです。vPACのクラスタリングアーキテクチャを導入することは、ITグレードの高可用性を大幅に向上させ、電力業界における信頼性と責任の所在に関する運用基盤を根本から変えることになります。

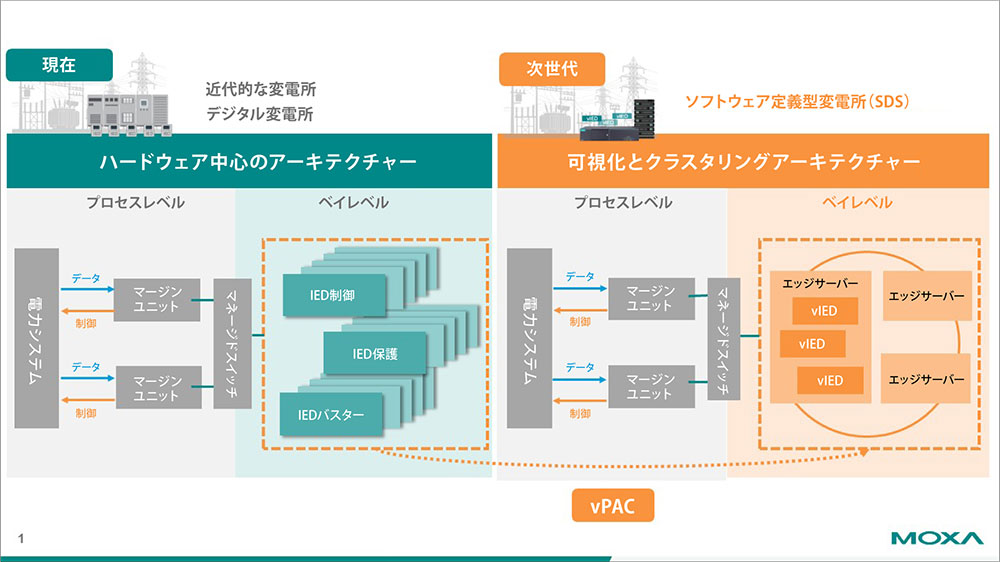

図1：ソフトウェア定義型変電所 (SDS) への移行：個別の物理IEDを仮想化IED (vIED) に置き換え、クラスタ化されたvPACアーキテクチャを採用することで、システムの信頼性と運用上の柔軟性を向上させる

信頼性のパラダイムシフト (価値観の転換)：デバイス中心からシステム中心へ

従来の変電所は、電力業界が長年にわたり求めてきた堅牢なIED (インテリジェント電子デバイス) を中心に設計されています。このモデルは安定性が実証されていますが、現代のデジタル変電所に求められる要件、特に以下の2つの重要な項目において、対応することが難しいのが現状です：

• メンテナンスに膨大なリソースと時間がかかる：レガシーのハードウェア中心の変電所は、機能的なロジックがプロプリエタリー (専用) のハードウェアに結びついているため、通常のセキュリティパッチの適用であっても膨大なダウンタイムが発生する恐れがあり、システム単位でのメンテナンスに向けた綿密なダウンタイム計画を必要とする複雑な作業となってしまいます。
• 1対1冗長化の脆弱性：レガシーのデュアルマシン構成のホットスタンバイ保護は、1対1の独立した設計に基づいています。1台のユニットが故障した場合、修理期間中は他のリソースからの側面サポートがないため、残りのユニット自体が新たな致命的障害の起点となってしまいます。

vPACクラスタリング (クラスタ化) アーキテクチャは、このようなレガシーシステムの制約を克服するために、システムプラットフォームレベルでの信頼性を再定義しています。これは、以下の核となる3つのアーキテクチャの原則に基づいています：

• ハードウェアとソフトウェアの分離：保護ロジックを物理ハードウェアから切り離し、仮想化されたワークロードとしてカプセル化することで、電力事業者は実際の電力網のニーズに応じて、標準化されたサーバープラットフォーム上で機能を展開する柔軟性が得られるようになります。
• 自動フェイルオーバーと自己修復：サーバーをクラスターにグループ化することで、プラットフォームは高い安全性を維持します。単一のノードに障害が発生した場合でも、システムは自動的にワークロードを正常なノードへ移行し、自己修復プロセスを通じて保護機能と耐障害性を中断なく維持します。
• 運用の継続性：vPACは、メンテナンスの考え方を、システムを止めずにソフトウェアや機能を継続的に更新および進化させていく形に根本的に変革させます。これにより、ハードウェアのメンテナンスやセキュリティ更新をシームレスに実施できるようになり、電力運用を中断することなくサービスの継続性を確保できます。

運用上の利点の比較

個々のデバイスからシステム中心のプラットフォームへの移行は、エネルギー分野におけるデジタルトランスフォーメーション (DX) を推進します。構想から実際の現場での実証に至るまでのプロセスを加速させるため、世界規模なクロスインダストリー (異業種間) の連携が構築されています。LF EnergyのSEAPATHプロジェクトや vPAC Allianceなどの主要なイニシアチブが、この新しいアーキテクチャの改良と標準化に向けて積極的にリソースを投入しています。これらの先駆的な取り組みを通じて、電力業界は変電所環境の物理的な制約を克服する方法を模索しています。その成果の一つが、信頼性を最優先とした「L2プロファイル」のようなハードウェアベンチマークの策定です。L2プロファイルは、仮想化が導入されると、無人サイトなどのメンテナンスが非常に困難な環境であっても、高いパフォーマンスと過酷な現場での耐久性や信頼性との間で最適なバランスが取れることを保証します。

無人サイトを見据えた設計：L2プロファイルが戦略的選択である理由

無人変電所環境において、効率的かつ安定した管理のために必要な運用コスト (OPEX) の大部分は、エンジニアをリモートサイトに派遣する際に発生する「トラックロール」に伴う物流上の負担に大きく左右されます。こうしたコストを軽減するため、vPACアライアンスは、各環境に合わせたハードウェアプロファイルを開発しました。特に「L2プロファイル」は、リモートサイト特有の運用課題を根本から解決することにより、高可用性を実現するための運用上の中核的な役割を果たしています。

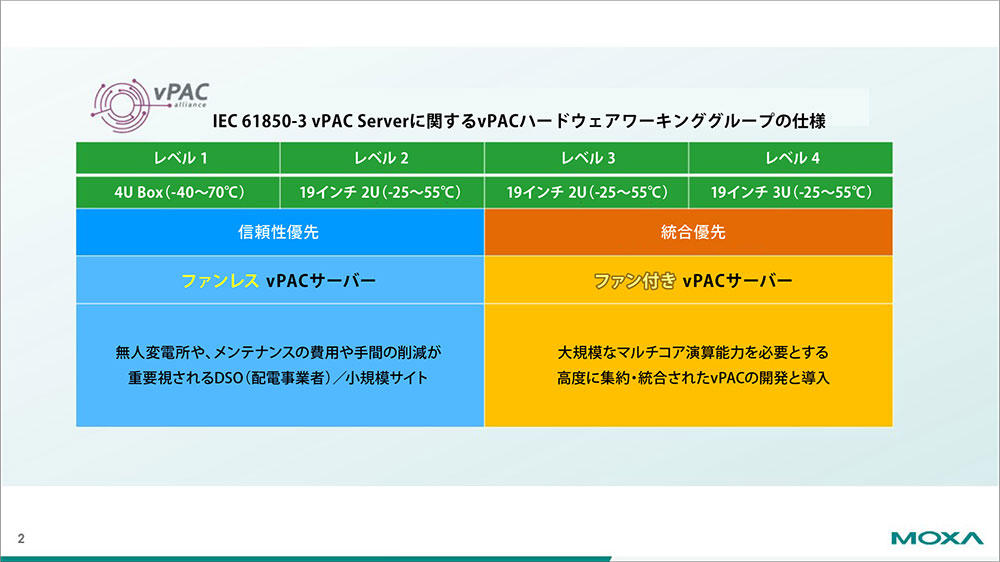

図2：vPACハードウェアワーキンググループの仕様：IEC 61850-3準拠のvPACサーバーにおける、レベル2 (信頼性優先) プロファイルと、レベル3より上位のレベル (統合優先) プロファイルの比較

• 可動部を排除して機械的リスクを低減：メンテナンスが困難なリモートサイトでは、ファンやフィルターは故障の主要因となりやすい箇所です。L2プロファイルはファンレス設計を採用することで、これらの物理的な脆弱性を排除し、予測可能な長期安定性を確保するとともに、MTBF (平均故障間隔) を最大化します。
• 変電所グレードの堅牢性：仮想化ホストプラットフォームは、しばしば過酷な温度変化や激しい電磁干渉 (EMI) にさらされています。IEC 61850-3 および IEEE 1613の要件に厳密に準拠することで、故障のリスク要因ではなく、極めて堅牢なプラットフォームを実現しています。
• パフォーマンスと可用性の最適なバランス：上位のプロファイルはより高い処理能力を提供する反面、アクティブ冷却が必要となることが多く、無人サイトにとって大きなリスクとなります。L2プロファイルは、堅牢な仮想化パフォーマンスを発揮しながら、メンテナンスの負担を最小限に抑えるという、エンジニアリング上の最適なバランスを実現しています。

SDS (ソフトウェア定義型変電所) に向けた道のり：パフォーマンスとフィールドでの耐久性のバランス

PACシステムがソフトウェア定義アーキテクチャへと移行するに伴い、電力網の競争力は、もはや純粋な演算能力だけで測られるものではなくなりました。成功の鍵を握るのはプラットフォームの持続可能性、すなわちリモートでの継続的な運用を維持し、システムを中断することなく進化させる能力です。これは本質的に、デジタルパフォーマンスとフィールドでの耐環境性との最適なバランスを追求することです。 インフラストラクチャーの主役がソフトウェア定義アーキテクチャーへと移り変わろうとする中、ハードウェアなどの基盤となるエンジニアリングの役割やスキルのあり方を根本的に見直さなければならない局面に来ています。では、変電所の厳しい物理的制約に合わせて、基盤となるハードウェアはどのように適応する必要があるのでしょうか？　その答えとして、信頼性を最優先する無人サイトにおいて、特に環境耐性や熱耐性に関する基本的な設計上のトレードオフ (相殺関係) こそが、ソフトウェア定義型変電所 (SDS) を理論の域から脱却させ、実環境下での堅牢な検証を実現させるための鍵となります。
