強化されたネットワークの信頼性による変電所のレジリエンスの向上

概要

電力業界は、脱炭素化、分散化、デジタル化を背景に、大きな変革期を迎えています。この変革の一環として、世界中の電力会社は老朽化した変電所の改修を進めています。数十年前にアナログまたはシリアル通信システムで構築された変電所の多くは、リアルタイム制御、セキュリティ、監視のためにイーサネットベースのIEC 61850通信を採用したデジタル変電所へと姿を変えています。スムーズな移行を成功させるには、変電所ネットワークに堅牢なネットワーク冗長性と信頼性を確保し、シームレスなIEC 61850通信を実現する必要があります。

課題・ニーズ

• 重要な施設の保護と制御トラフィックを復旧させるまでの時間短縮
• 複数ベンダーのIED間のシームレスな相互運用性
• IEC 61850-3 および IEEE 1613規格への準拠

Moxaのソリューション

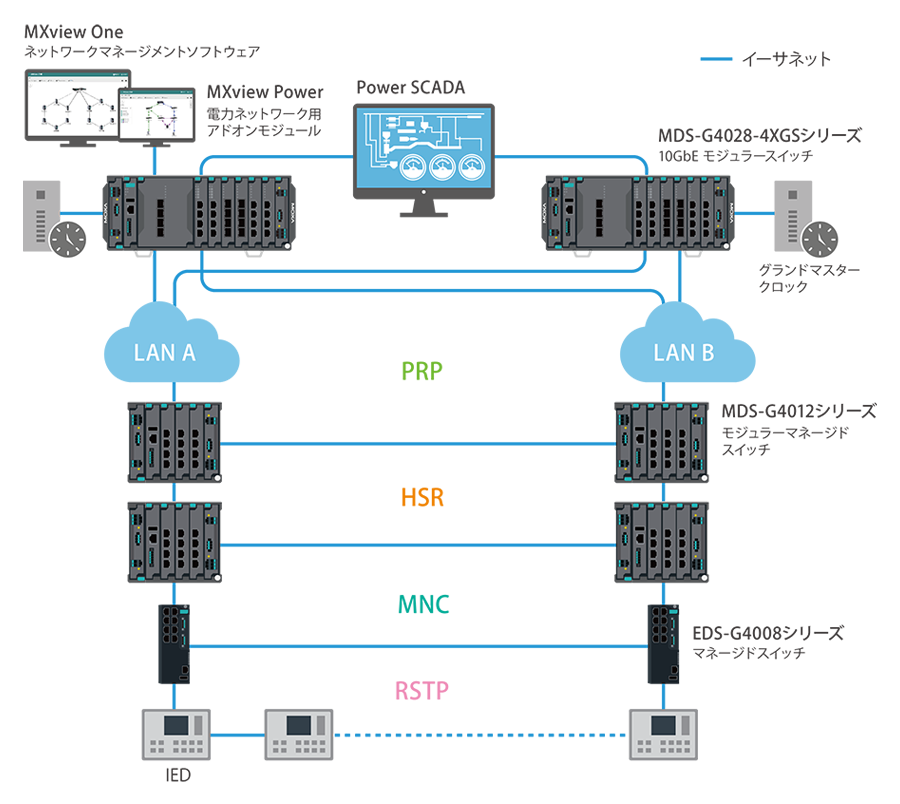

電力会社は、MoxaのIEC 61850-3認証スイッチを活用し、HSR (高可用性シームレス冗長化) とPRP (並列冗長化プロトコル) の両トポロジーを統合した完全な冗長通信バックボーンを導入し、即座に機能を回復させる迅速な復旧時間を実現しました。これらの対策により、ケーブルの障害やスイッチの故障時でもデータ伝送が中断されないことが保証されました。さらに、MDS-G4000ファミリー モジュラースイッチは、独自のMNC (Multiple Network Coupling) (※) テクノロジーをサポートしているため、アドミニストレーターはHSRおよびRSTPネットワークにおいて既存のRSTPだけをサポートするIEDと統合することができ、シームレスな相互運用性を実現できます。

ネットワークセキュリティを強化するため、MoxaのスイッチはIEEE 802.1X、SNMPv3、ACLなどの高度なセキュリティ機能をサポートし、進化するNERC CIPおよび各地域のサイバーセキュリティ規制に準拠しています。日常の運用においては、MXview Oneが変電所オペレーターに直感的なマネージメントソフトウェアを提供するので、スイッチの監視・管理が容易となります。MXview OneのMXview Power add-onを使用すれば、エンジニアはPRP/HSRリンクパスの迅速な分析と診断を実行することができ、トラブルシューティングや日常のメンテナンスの時間を大いに削減することができます。

※MDS-G4000ファミリー向け MNC (マルチネットワークカップリング) 機能は2025年第3四半期に提供予定

製品紹介

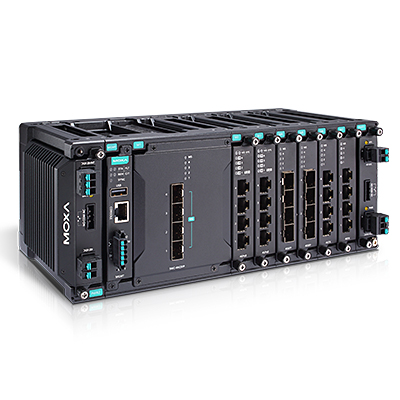

MDS-G4000ファミリー

モジュラーマネージドイーサネットスイッチ

• PRPネットワークのステーションレベルのコアスイッチとして、またはHSRリングをPRPバックボーンに統合するためのRedBoxノードとして機能 (※)
• 最大28ポート (10GbEオプションを含む)
• 変電所環境に必要なIEC 61850-3 および IEEE 1613認証を取得

※PRP/HSRモジュールは2025年第3四半期に提供予定

製品詳細

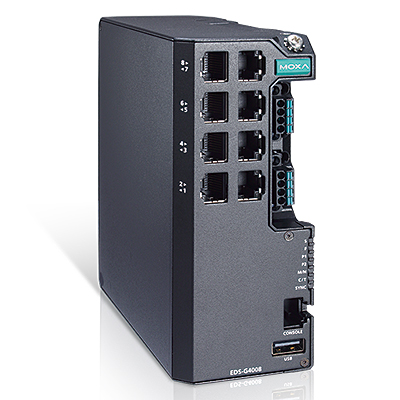

EDS-G4008シリーズ

マネージドイーサネットスイッチ

• ネットワーク冗長性を実現するRSTP、Turbo Ring、Turbo Chain、MRPをサポート
• IEC 62443-4-2 セキュリティレベル2認証取得
• 変電所環境に必要なIEC 61850-3 および IEEE 1613認証を取得

製品詳細

MXview Oneシリーズ

ネットワークマネージメントソフトウェア

• リアルタイムのトポロジーの可視化、アラート、ステータス監視
• MXview Power add-onによるPRP/HSRリンクパスの分析と診断
• デバイス設定のバックアップと復元、ファームウェアアップデートを簡単に実行

製品詳細
