地下鉄システムのためのリアルタイムビデオデータ通信の開発

アプリケーション	列車対地上通信システム
カテゴリー	鉄道
ロケーション	インド

この導入事例に関連する製品

Moxa

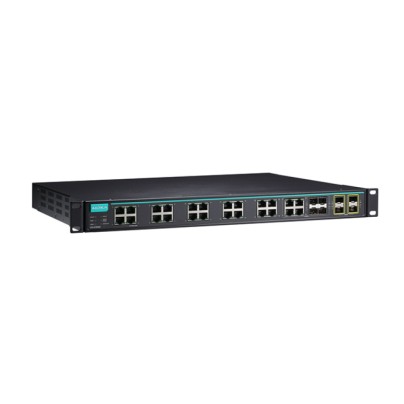

シリーズ ICS-G7828A-4XG-HV-HV-T

24G+4 10GbEポートレイヤー3 フルギガビットマネージドイーサネットスイッチ

Moxa

シリーズ TAP-213-JP-CT-T

鉄道車両オンボード,802.11n,IP68保護等級,ワイヤレスAP/クライアント,JPバンド

販売終了

Moxa

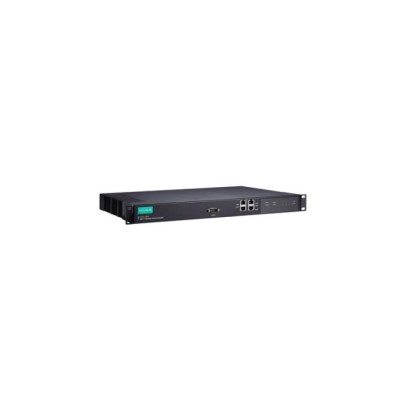

シリーズ WAC-2004

Turbo Roaming技術による鉄道および産業用ワイヤレスアクセスコントローラー

概要

鉄道業界で最大の鉄道事業会社は、インドの地下鉄の鉄道通信ネットワークを開発する必要がありました。乗客の安全性を高めるために、ネットワークは、コントロールセンターからリアルタイムの監視を提供する最先端のCCTV監視システムをサポートする必要がありました。このプロジェクトには、鉄道認証のオンボードワイヤレスクライアント、沿線ワイヤレスユニット、沿線イーサネットスイッチに接続する信頼性の高い列車と地上間ワイヤレスネットワークが必要です。オンボードワイヤレスクライアントは、絶え間なく移動する列車でスムーズなビデオデータ伝送を保証するために、シームレスなローミング、ワイヤレスネットワークの冗長性、十分な帯域幅を提供する必要があります。沿線ネットワークでは、沿線からコントロールセンターにデータを伝送する際のパケット損失を回避するために冗長ネットワークトポロジーが必要です。

課題・ニーズ

最大12 Mbpsでビデオデータを伝送できるワイヤレスデバイス
列車の運行中にビデオ映像をシームレスに伝送するためのファーストローミングメカニズム
コントロールセンターからのリアルタイム監視をサポートするために列車と地上間の通信に必要なネットワーク冗長性メカニズム

Moxaのソリューション

信頼性の高い列車と地上間のワイヤレスネットワークの開発を支援するために、Moxaは、オンボードおよび沿線に導入されるさまざまな鉄道規格の認証を受けた製品を提供しました。このプロジェクトのためにカスタマイズされたMoxaのAWK-4121（現在 TAP-213）シリーズは、12 Mbpsのスループットを提供することでビデオデータを沿線側にシームレスに伝送するためのワイヤレスクライアントとしてオンボードで使用しました。これは50msのハンドオフタイムをサポートするコントロールセンターにあるWAC-2004コントローラーによって補完されました。さらに、カスタマイズされたAWK-4121シリーズワイヤレスクライアントは、300ms未満の信頼性の高いワイヤレスネットワーク・フェイルオーバーコネクションを保証するAeroLink Protectionをサポートしています。沿線側のTAP-6226（現在TAP-213）ワイヤレスユニットは、ビデオデータを収集するためのワイヤレスAPとして機能し、ビルトインのファイバーイーサネットスイッチを使用してビデオデータをファイバーネットワークバックボーンに伝送します。地下鉄ラインの全長が25 kmを超えると、ネットワークバックボーンには、スムーズなデータ伝送を保証するために広帯域幅機能を備えた複数のスイッチが必要となります。沿線側には、IKS-G6524A　Layer 2フルギガビットラックマウントスイッチを、ファイバーネットワークバックボーンにはICS-G7828A　Layer 3フルギガビットラックマウントスイッチを使用してTurbo Chainトポロジを構築しました。さらに、堅牢な沿線側のTAP-6226は100ms未満のリカバリータイムを保証することでネットワークの冗長性を実現しました。

Moxaが提供するすべての製品は、列車内および沿線側で経験される過酷な環境に耐えるための堅牢な設計が施されています。Moxaの製品の特長は、強い振動に耐える能力、最大-40〜75℃のワイド動作温度範囲、IP68保護等級の製品を含む防水設計が施されています。Moxa独自のネットワーク技術、鉄道認証製品、そして誠実なカスタマーサービスの組み合わせによりMoxaは、列車の乗客の安全性を高める信頼性の高いCCTV通信システムの開発をお手伝いします。

車内や沿線に配備されるMoxaのさまざまな鉄道規格認証製品で、信頼性の高い列車-地上間の無線ネットワーク開発を支援

導入の効果

IEEE 802.11a/b/g規格を使用して12 Mbpsのスループットを保証
50ms未満のローミングハンドオフを実現するコントローラーベースのTurbo Roaming技術
Turbo Chain技術が沿線側でファーストネットワークファーストリカバリー（100ms以下）を提供
AeroLink Protectionが列車と地上間のネットワーク通信のワイヤレスネットワークフェイルオーバーメカニズム（300ms未満）を提供
過酷な屋外アプリケーションに対応するIP68保護等級製品
-40〜75℃のワイド動作温度範囲（Tモデル）
EN 50121-4準拠：IKS-G6524AおよびICS-G7824Aフルギガビットイーサネットスイッチ
