485USB9F-4W

USB RS-485 4線式 ミニチュアコンバータ

メーカ
B+B SmartWorx
商品コード
485USB9F-4W
ダウンロード
  • CE
  • FCC
USB RS-485 4線式 ミニチュアコンバータ

USBは、使い慣れたシリアルポートと置き換えられ今日のコネクティビティの主力となっています。しかしながら、多くの商用および産業用デバイスは、依然としてRS-485 インターフェースを使用しています。 これらのデバイスを最新のPC に接続するには、シンプルで信頼性の高い変換ソリューションが必要です。485USB9F-2W および485USB9F-4W は、スペースセービング、USBポートパワー供給のパッケージによるソリューションを提供します。

シンプルにドライバをインストールし、コンバータをコンピュータまたはUSB hub の利用可能なUSB ポートに接続するだけです。このデバイスは、Windows アプリケーションマネージャと完全に互換性のあるWindows デバイスマネージャに追加のCOM ポートとして表示されます。RS-485 2 線式アプリケーションの場合は、485USB9F-2W-x、RS-485 4 線式アプリケーションの場合は、485USB9F-4W-x を選択してください。1m のUSB ケーブルが付属しています。 ロックドシリアル番号バージョンもあります。

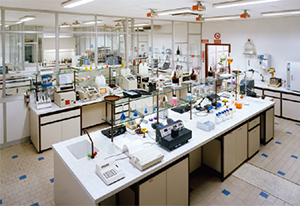

< 現場 >
研究所機器のモニタリング
業界：産業用オートメーション
製品：USB ミニアテュアコンバータ
 シリアル化ロックドシリアル番号
すべてのユニットに固有のCOM ポートを割り当て✔―
同じタイプのモデル番号を同じCOMポートで共有―✔
理想的なアプリケーション固定場所フィールドサービス

ロックされたシリアル番号のバージョンをオーダする場合、アイテム番号に "-LS" を追加します。シリアル化バージョンおよびロックシリアルバージョン共に同じ価格です。

  • RS-485 デバイスをUSB ポートに接続
  • フィールドサービスアプリケーションに最適
  • スモールフォームファクタ
  • USB ポート電源供給
  • USB 2.0 (12 Mbps)互換
  • 小型 - ラップトップバッグに簡単に収まります。フィールドサービスアプリケーションに最適
  • （1）USBケーブル付属
  • ロックされたシリアル番号のバージョン
シリアル技術

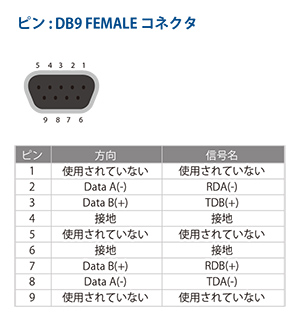

RS-485 4 線TDA(-)、TDB(+)、RDA(-)、RDB(+)、GND
コネクタDB9 Female
データレート最大921.6 Kbps
USB 技術
コネクタUSB Type B Female
規格2.0（バックワードコンバーチブル）
データレート12Mbps
電源
ソースUSB ポート
入力電圧5VDC
電力消費量0.5W( 低電力デバイス、100mA 以下)
ソフトウェア
Driver CDWindows 98、ME、2000、XP、(32/64bit)、8(32/64bit)、10(32/64bit)
メカニカル
サイズ5.8 x 3.2 x 1.6 cm
エンクロージャインラインマウント、プラスチック
重量104.3g
環境
動作温度0 ～ 70℃
保管温度-40 ～ 85℃
動作湿度0 ～ 95％結露なきこと
MTBF1869313 時間
MTBF 計算方式部品数信頼性予測
認証
承認FCC、CE
EU2014/30/EU電磁適合性指令
2011/65/EU有害物質指令の削減
EMCEN 55022:2010 + AC情報技術機器 - ラジオ
妨害特性 - 測定の限界と方法
EN 61000-6-1居住用、商業および軽工業の環境

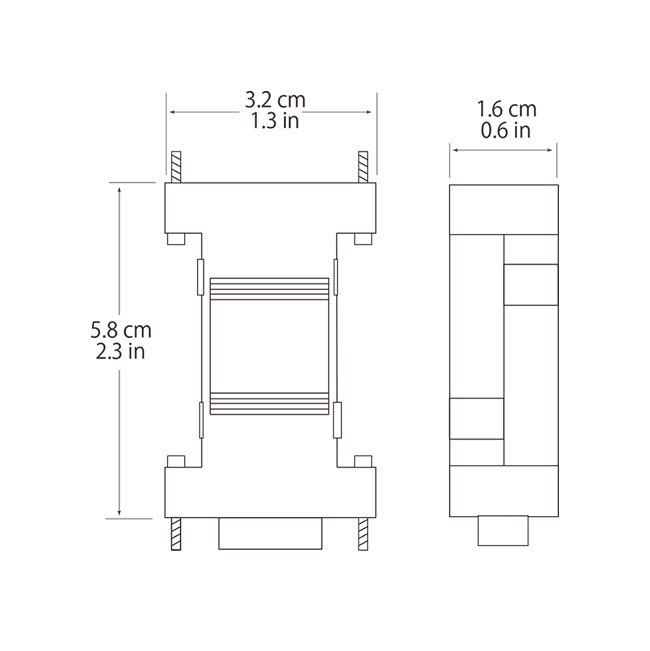

サイズ (単位=mm（inch）)

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。


485USB9F-4WUSB RS-485 4線式コンバータ こちらよりお問い合わせください
485USB9F-4W-LSUSB RS-485 4線式コンバータ
(ロックドシリアル番号)

オプショナルアクセサリ

USBAMBM-3F0.91 m USBケーブル、Type Aオス、Type Bオス（1個付属） こちらよりお問い合わせください
USBAMBM-6F1.83 m USBケーブル、タイプAオス、タイプBオス
