EDS-528E-4GTXSFP-HV
24+4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠
主な製品特長
- 4ギガビット+24ファストイーサネットポート (カッパーおよびファイバ)
- Turbo RingおよびTurbo Chain (リカバリタイム < 20ミリ秒 @ 250スイッチ), RSTP/STPおよびMSTPによるネットワーク冗長性サポート
- TACACS+, SNMPv3, IEEE 802.1x, HTTPS, SSHによるネットワークのセキュリティの強化
- IEC 62443-4-2準拠
- EtherNet/IP, PROFITNET, およびModbus/TCPプロトコルサポート (デバイスマネジメントおよび監視)
- Fiber Check™-包括的ファイバステータス監視およびMST/MSC/SSC/SFPファイバポート上の警報
- MXstudioによる産業用ネットワークマネジメントの容易な可視化をサポート
- V-ON™ によるミリ秒レベルのマルチキャストデータおよびビデオネットワークリカバリを保証
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EDS-528Eシリーズは、4つの内蔵RJ45スロットまたはギガビット光ファイバ通信のためのSFPスロットのコンボギガビットポートを持つスタンドアロン、コンパクトサイズの 28 ポートマネージドスイッチです。EDS-528Eシリーズは、カッパーおよび光ファイバポートのさまざまな組合せを行うことができる24のファストイーサネットポートを持つため、ネットワークおよびアプリケーションの設計に優れた柔軟性を提供します。イーサネット冗長性をサポートするTurbo Ring、Turbo Chain、RSTP/STPおよびMSTPは、システムの信頼性およびネットワークバックボーンの可用性を向上させます。また、EDS-528Eシリーズは、先進的な管理機能およびセキュリティ機能をサポートしています。
さらに、EDS-528Eシリーズは、海洋、鉄道沿線、石油および天然ガス、ファクトリオートメーション、プロセスオートメーションといった限られた設置スペースおよび高い保護レベルの必要条件が要求される過酷な産業環境向けに設計がされています。
カタログ:インダストリアルIoTの時代にMoxaのSMARTソリューションでデバイスの接続性を拡張
-
-
IIoT(Industrial Internet of Things:産業用IoT)は、あらゆる分野の情報自動化を実現するために進化しています。常に時代を先取りするこの進化は、高い効率とネットワーク接続の可用性によって大きく左右され、生産性の向上につながります。MoxaのSMARTネットワークアーキテクチャは、セキュリティ=Security(S)、管理性=Manageability(M)、可用性=Availability(A)、堅牢性=Robustness(R)および相互運用性=InTeroperability(T) の、強固な基盤の上に構築されています。
FAQ:お使いのネットワークインフラはIIoTに対応しますか?
-
-
IIoT(Industrial Internet of Things:産業用IoT)は、異なるデバイスを一緒に接続することによって産業用オートメーションの効率化と生産性を向上させることを目的とすると共に、大量のデータの収集や分析を行い、正確な情報を提供することで、ユーザが優れた決断を下すことを可能にします。しかし、IIoTの実装と、ユーザが利点を享受することができる前に、ネットワークを最大限に活用するために適切なインフラが整備されていることを確認しておく必要があります。お使いのネットワークがIIoTに対応することができるか確認するために、5つのFAQをチェックしてください。
ホワイトペーパー:産業用イーサネットスイッチのための5つの今後の課題
-
-
IMSリサーチの研究レポートによれば、管理/制御レベルでの全世界的な産業用イーサネットのノード数は、2010年~2015年にかけておよそ15%の平均レートで成長しています。しかし、産業用イーサネットのフィールドレベルのノード数は、約36%の平均レートで成長しています。これらの予測は、産業用イーサネット技術が着実に産業界全体に受け入れられていることが確認できるだけでなく、フィールドレベル環境で見つかった固有の課題に起因する産業用ネットワークの可用性への隠された脅威を提起します。
このホワイトペーパーでは、将来の産業用イーサネットネットワークにより発生する、産業用スイッチの信頼性、帯域幅の可用性、セキュリティ、扱いやすさ、および、ネットワークの冗長性に関する新しい課題について解説します。
技術 | |
規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) および 100BaseFX IEEE 802.3ab 1000BaseT(X) IEEE 802.3z 1000BaseX IEEE 802.3x フロー制御 IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1w Rapid STP IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1Q VLAN Tagging IEEE 802.1p Class of Service IEEE 802.1x 認証 IEEE 802.3ad Port Trunk with LACP |
---|---|
ソフトウェア機能 | |
管理 | IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, Fiber Check, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, フロー制御, バックプレッシャフロー制御 |
フィルタ | 802.1Q VLAN, ポートベースVLAN, GVRP, IGMP v1/v2/v3, GMRP |
冗長プロトコル | STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation |
セキュリティ | RADIUS, TACACS+, SSL, SSH, ブロードキャストストーム保護, ポートロック |
タイムマネージメント | SNTP, NTP Server/Client, IEEE 1588v2 PTP (ソフトウェアベース) |
産業用プロトコル | EtherNet/IP, Modbus/TCP, PROFINET IO |
MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
スイッチプロパティ | |
プライオリティキュー | 4 |
使用可能なVLANの最大数 | 64 |
VLAN ID範囲 | VID 1~4094 |
IGMPグループ | 256 |
MACテーブルサイズ | 16 K |
パケットバッファサイズ | 1 Mbit |
インターフェース | |
RJ45ポート | 10/100BaseT(X)または10/100/1000BaseT(X)オートネゴシエーションスピード |
光ファイバポート | 100/1000BaseSFPスロット |
コンソールポート | USB-シリアルコンソール(Type Bコネクタ) |
ストレージポート | USBストレージポート(Type Aコネクタ) |
LED表示 | PWR1, PWR2, STATE, FAULT, 10/100M (TPポート), 100/1000M (ギガビットポート), MSTR/HEAD, CPLR/TAIL |
アラーム接点 | 1リレイ出力、電流容量1 A @ 24 VDC |
デジタル入力 | 1入力(同一グランド) ただしエレクトロニクスから電気的にアイソレート ・ +13~+30 V :state "1" ・ -30~+3 V :state "0" ・ 最大入力電流: 8 mA |
ボタン | リセットボタン |
電源 | |
入力電圧 | 12/24/48/-48 VDC, 冗長デュアル入力 |
動作電圧 | 9.6~60 VDC |
入力電流 | 最大0.47 A @ 24 VDC |
過電流保護 | 有 |
接続 | 2リムーバブル 4端子ターミナルブロック |
逆極性保護 | 有 |
メカニカル | |
筐体仕様 | メタル |
IP保護等級 | IP30 |
サイズ | 115.4 × 135 × 137 mm |
重量 | 1,790 g |
設置 | DINレール取付、壁面取付 (オプションキット使用) |
環境 | |
動作温度 | 標準モデル: -10~60℃ ワイド温度モデル: -40~75℃ |
保管温度 | -40~85℃ |
相対湿度 | 5~95% (結露なきこと) |
規格および認証 | |
安全 | UL 61010-2-201 |
EMC | EN 61000-6-2/6-4 |
EMI | CISPR 22, FCC Part 15B Class A |
EMS | IEC 61000-4-2 ESD:Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS:80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT:Power: 4 kV; Signal: 4 kV IEC 61000-4-5 Surge:Power: 4 kV; Signal: 4 kV IEC 61000-4-6 CS:Signal: 10 V IEC 61000-4-8 |
鉄道輸送 | EN 50121-4 |
衝撃 | IEC 60068-2-27 |
自由落下 | IEC 60068-2-32 |
振動 | IEC 60068-2-6 注意:最新情報についてはMoxaのwebサイトをご覧ください |
平均故障時間 (MTBF) | |
時間 | 774,634時間 |
規格 | Telcordia (Bellcore), GB |
保証 | |
保証期間 | 5年間 |
詳細 | MOXA社 製品保証方針 |

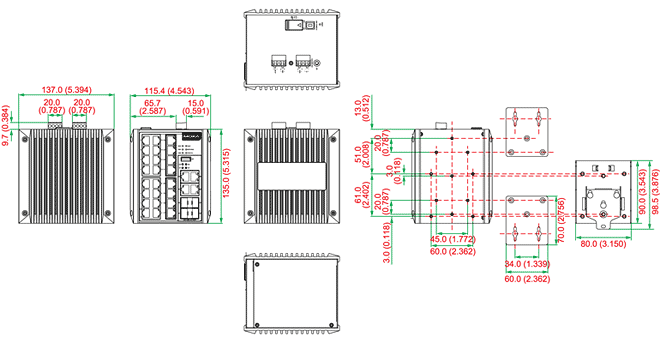

サイズ:単位=mm(inch)
EDS-528E-4GTXSFP-LV | マネージドギガビットイーサネットスイッチ、 10/100BaseT(X)ポート×24、10/100/1000BaseT(X)または100/1000BaseSFPポート×4、-10~60℃動作温度 |
---|---|
EDS-528E-4GTXSFP-LV-T | マネージドギガビットイーサネットスイッチ、 10/100BaseT(X)ポート×24、10/100/1000BaseT(X)または100/1000BaseSFPポート×4、-40~75℃動作温度 |
互換モジュール
SFP-1Gシリーズ | ||
SFP-1G10ALC | WDM-type (BiDi) SFPモジュール、 1000BaseSFPポートLCコネクタ×1、 10km伝送; TX 1310 nm, RX 1550 nm, 0~60℃動作温度 |
|
---|---|---|
SFP-1G10ALC-T | WDM-type (BiDi) SFPモジュール、 1000BaseSFPポート LCコネクタ×1、 10km伝送; TX 1310 nm, RX 1550 nm, -40~85℃動作温度 |
|
SFP-1G10BLC | WDM-type (BiDi) SFPモジュール、 1000BaseSFPポート LCコネクタ×1、 10km伝送; TX 1550 nm, RX 1310 nm, 0~60℃動作温度 |
|
SFP-1G10BLC-T | WDM-type (BiDi) SFPモジュール、 1000BaseSFPポート LCコネクタ×1、 10km伝送; TX 1550 nm, RX 1310 nm, -40~85℃動作温度 |
|
SFP-1G20ALC | WDM-type (BiDi) SFPモジュール、 1000BaseSFPポート LCコネクタ×1、 20km伝送; TX 1310 nm, RX 1550 nm, 0~60℃動作温度 |
|
SFP-1G20ALC-T | WDM-type (BiDi) SFPモジュール、 1000BaseSFPポート LCコネクタ×1、 20km伝送; TX 1310 nm, RX 1550 nm, -40~85℃動作温度 |
|
SFP-1G20BLC | WDM-type (BiDi) SFPモジュール、 1000BaseSFPポート LCコネクタ×1、 20km伝送; TX 1550 nm, RX 1310 nm, 0~60℃動作温度 |
|
SFP-1G20BLC-T | WDM-type (BiDi) SFPモジュール、 1000BaseSFPポート LCコネクタ×1、 20km伝送; TX 1550 nm, RX 1310 nm, -40~85℃動作温度 |
|
SFP-1G40ALC | WDM-type (BiDi) SFPモジュール、 1000BaseSFPポート LCコネクタ×1、 40km伝送; TX 1310 nm, RX 1550 nm, 0~60℃動作温度 |
|
SFP-1G40ALC-T | WDM-type (BiDi) SFPモジュール、 1000BaseSFPポート LCコネクタ×1、 40km伝送; TX 1310 nm, RX 1550 nm, -40~85℃動作温度 |
|
SFP-1G40BLC | WDM-type (BiDi) SFPモジュール、 1000BaseSFPポート LCコネクタ×1、 40km伝送; TX 1550 nm, RX 1310 nm, 0~60℃動作温度 |
|
SFP-1G40BLC-T | WDM-type (BiDi) SFPモジュール、 1000BaseSFPポート LCコネクタ×1、 40km伝送; TX 1550 nm, RX 1310 nm, -40~85℃動作温度 |
|
SFP-1GEZXLC | SFPモジュール、1000BaseEZXポート LCコネクタ×1、 110km伝送, 0~60℃動作温度 |
|
SFP-1GEZXLC-120 | SFPモジュール、1000BaseEZXポート LCコネクタ×1、 120km伝送, 0~60℃動作温度 |
|
SFP-1GLHLC | SFPモジュール、1000BaseLHポート LCコネクタ×1、 30km伝送, 0~60℃動作温度 |
|
SFP-1GLHLC-T | SFPモジュール、1000BaseLHポート LCコネクタ×1、 30km伝送, -40~85℃動作温度 |
|
SFP-1GLHXLC | SFPモジュール、1000BaseLHXポート LCコネクタ×1、 40km伝送, 0~60℃動作温度 |
|
SFP-1GLHXLC-T | SFPモジュール、1000BaseLHXポート LCコネクタ×1、 40km伝送, -40~85℃動作温度 |
|
SFP-1GLSXLC | SFPモジュール、1000BaseLSXポート LCコネクタ×1、 2km伝送, 0~60℃動作温度 |
|
SFP-1GLSXLC-T | SFPモジュール、1000BaseLSXポート LCコネクタ×1、 2km伝送, -40~85℃動作温度 |
|
SFP-1GLXLC | SFPモジュール、1000BaseLXポート LCコネクタ×1、 10km伝送, 0~60℃動作温度 |
|
SFP-1GLXLC-T | SFPモジュール、1000BaseLXポート LCコネクタ×1、 10km伝送,-40~85℃動作温度 |
|
SFP-1GSXLC | SFPモジュール、1000BaseSXポート LCコネクタ×1、 0.5km伝送, 0~60℃動作温度 |
|
SFP-1GSXLC-T | SFPモジュール、1000BaseLXポート LCコネクタ×1、 10km伝送, -20~75℃動作温度 |
|
SFP-1GZXLC | SFPモジュール、1000BaseZXポート LCコネクタ×1、 80km伝送, 0~60℃動作温度 |
|
SFP-1GZXLC-T | SFPモジュール、1000BaseZXポート LCコネクタ×1、 80km伝送, -40~85℃動作温度 |
|
SFP-1FEシリーズ | ||
SFP-1FELLC-T | SFPモジュール、100Base シングルモード LCコネクタ、 80km伝送, -40~85℃動作温度 |
|
SFP-1FEMLC-T | SFPモジュール、100Base マルチモード LCコネクタ、 4km伝送, -40~85℃動作温度 |
|
SFP-1FESLC-T | SFPモジュール、100Base シングルモード LCコネクタ、 40km伝送, -40~85℃動作温度 |
オプショナルアクセサリ
カテゴリ | ||
EDS-SNMP OPC Server Pro | SNMPデバイスをHMI/SCADAシステムに統合するための OPCサーバ |
|
---|---|---|
SFP-1FELLC-T | SFPモジュール、100Base シングルモード LCコネクタ、 80km伝送, -40~85℃動作温度 |
|
SFP-1FEMLC-T | SFPモジュール、100Base マルチモード LCコネクタ、 4km伝送, -40~85℃動作温度 |
|
SFP-1FESLC-T | SFPモジュール、100Base シングルモード LCコネクタ、 40km伝送, -40~85℃動作温度 |
|
DINレール電源 | ||
DR-4524 | 45W/2A DINレール 24VDC電源、 ユニバーサル 85~264VAC または 120-370VDC入力, -10~50℃動作温度 |
|
DR-75-24 | 75W/3.2A DINレール 24VDC電源、 ユニバーサル 85~264VAC または 120-370VDC入力, -10~60℃動作温度 |
|
DR-120-24 | 120W/5A DINレール 24VDC電源、 ユニバーサル 88~132VAC または 176~264VAC入力(スイッチ切換), または248-370VDC , -10~60℃動作温度 |
|
MDR-40-24 | 40W/1.7A DINレール 24VDC電源、 ユニバーサル 85~264VAC または 120-370VDC入力, -20~70℃動作温度 |
|
MDR-60-24 | 60W/2.5A DINレール 24VDC電源、 ユニバーサル 85~264VAC または 120-370VDC入力, -20~70℃動作温度 |
|
自動バックアップコンフィギュレータ | ||
ABC-02-USB | マネージドスイッチおよびワイヤレスAP/ブリッジ/クライアント用 設定バックアップ/復元ツール | |
トライアルソフトウェア | ||
MXstudio | 設置/設定、運用、保守、診断のための産業用ネットワーク管理スイート | |
MXconfig | 産業用ネットワーク設定ツール | |
MXview | 集中型オートメーションネットワー用に設計された、産業用ネットワーク管理ソフトウェア |
EDS-528Eシリーズ 製品一覧
EDS-528E-4GTXSFP-HV | 24+4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
EDS-528E-4GTXSFP-HV-T | 24+4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
EDS-528E-4GTXSFP-LV | 24+4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
EDS-528E-4GTXSFP-LV-T | 24+4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
