10/100BASE-TXネットワーク産業用イーサネット同軸ケーブルエクステンダ
IR-EXTEND-Cは、従来アナログ監視カメラなどで使われていた既設の同軸ケーブルを利用して過酷な産業環境でオペレーションが可能な設計がされたポイン・トツー・ポイントイーサネットエクステンダです。イーサネット接続は、既存の同軸ケーブルを使用して最大2,600mまでの延長を実現します。EIR-EXTEND-Cイーサネットは、完全にIEEE 802.3 10BaseTおよびIEEE802.3u 100BaseTX規格に準拠しています。EIR-EXTEND-Cは、動作温度範囲-40℃〜85℃また、機能的オペレーション-40℃~75℃の温度範囲でテストされています。従来のアナログカメラを使う監視からIPベースカメラのインフラストラクチャにアップグレードする完全ソリューションを実現するために全く新しいケーブルを敷設することなく、既設の同軸ケーブルをしようすることで時間、費用および労務費を排除することができます。EIR-EXTEND-Cは、ローカルとリモートのペア構成で使用します。即ち、片側のエクステンダをローカルにまた他のエクステンダをリモートに設置しその間を既存のBNCコネクタ付同軸ケーブルで接続します。設置の際は、ローカルまたはリモートとなるようにDIPスイッチでセッティングするだけで容易です。
技術 | |
規格 | IEEE802.3 10Base-T、 IEEE802.3u 100Base-TX、IEEE802.3x、イーサネットover VDSL |
---|---|
プロトコル | 上位層プロトコルに対して透過的 |
プロセッシング | IEEE802.3x 全2重フローコントロール |
イーサネットインターフェース | |
ポート | RJ-45, 10/100Base-TX 全/半2重オート ネゴシエーション、 オートMDI/MDIX |
スピード | 10/100Mbps |
距離 | 100m |
ケーブル | 10Base-T:UTP CAT. 3, 4, 5 (2ペア)、 100Base-TX:UTP CAT.5 (2ペア) |
エクステンダインターフェース | |
イーサネットポート | RJ-45, 10/100Base-TX 全/半2重オートネゴシエーション, オートMDI/MDIX |
スピード | 10/100Mbps |
距離 | 100m |
ケーブル | 10Base-T:UTP CAT. 3、 4、 5 (2ペア), 100Base-TX:UTP CAT.5 (2ペア) |
エクステンダラインポート | BNC同軸 |
スピード | 1/5/10/20/30/40/50/60/70/75Mbps |
距離 | 2,600m |
ケーブル | 同軸ケーブル (5C2V/RG6AU) |
電源 | |
入力電圧 | 12 VDC – 電源ジャック 12~48 VDC ターミナルブロック |
電力消費量 | 7.2W Max. 0.6A@12VDC、0.15A@48VDC |
メカニカル | |
ケース | IP30保護等級アルミ |

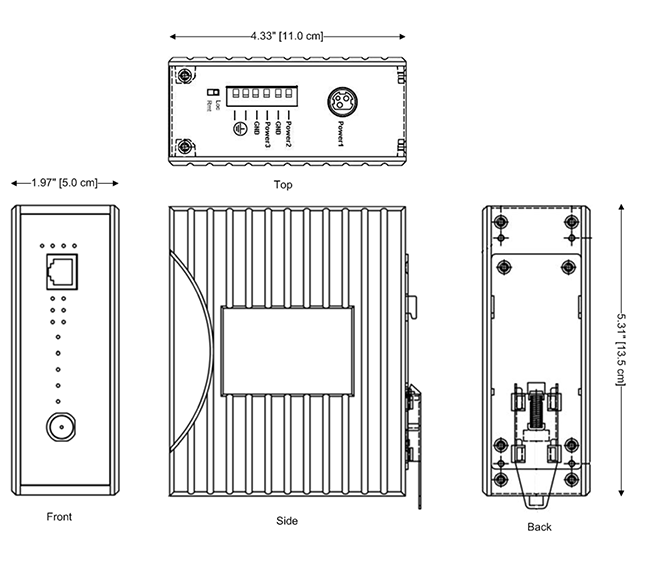

サイズ | 5.0 x 11 x 13.5 cm |
重さ | 0.8 kg |
お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。
EIR-EXTEND | 1ポートDINレールイーサネットカッパーエクステンダ(電源含まず)シングルパック – システムあたり2セット必要 | こちらよりお問い合わせください |
---|---|---|
EIR-EXTEND-C | 10/100BASE-TXネットワーク産業用イーサネット同軸ケーブルエクステンダ |
MDR-40-24 | 24VDC、1.7A DIN レールスリムライン電源 | こちらよりお問い合わせください |
---|---|---|
PS12VDC3P | 産業用堅牢タイプAC 電源アダプタ, 12VDC, 36W, US Plug | |
EIRPMKT | EIR-Xシリーズ用オプショナルパネルマウントキット |
