Moxa

IKS-6324-F-HV-T

22+2Gポート・ギガビット産業用イーサネットスイッチ,88~300VDCまたは85~264VAC

販売終了

本製品は 販売を終了いたしました。

主な製品特長

  • UL 60950-1, NEMA TS2, EN50155/EN50121-4およびDNV/GL認証
  • ユニバーサル電源, 24/48VDCまたは110/220VDC/VAC
  • リダンダントデュアル 24/48VDC電源入力
  • -40~75°C 動作温度

FCC

CE

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

産業用ラックマウントイーサネットスイッチIKS-6324は、交通管制システム (NEMA TS2), マリタイムアプリケーション (DNV/GL) といった産業用アプリケーションネットワークの需要に応えるために設計されています。IKS-6324は、堅牢かつ工業イーサネット接続のための経済的なソリューションを提供する24ポート産業用19インチラックマウントイーサネットスイッチシリーズです。最大2ファーストイーサネット・ファイバーオプティックポートおよびコンボギガビットイーサネットTPあるいはファイバーオプティックポートの選択ができるので柔軟性のある信頼性のあるイーサネットネットワーク構築を容易にします。またユニバーサル電源入力24/48VDCあるいは110/220VDC/VACは、より大きい柔軟性をユーザーに与えます。イーサネットスイッチは、UL規格に準拠また-40~75℃のワイドレンジの動作温度をサポートします。すべてのモデルは、工業オートメーションコントロールアプリケーションに特別に必要とされる信頼性を保証するために100%のバーンインテストを行っています。

テクノロジー
規格IEEE 802.3 : 10BaseT,
IEEE 802.3u : 100BaseT(X) and 100BaseFX,
IEEE 802.3ab : 1000BaseT(X),
IEEE 802.3z : 1000BaseSX/LX/LHX/ZX,
IEEE 802.3x : Flow Control
フローコントロールIEEE 802.3xフローコントロール, バックプレッシャフローコントロール
インターフェース
RJ45ポート10/100BaseT(X)または10/100/1000BaseT(X)オートネゴシエーションスピード, 全2重/半2重モードおよびオートMDI/MDI-Xコネクション
ファイバーポート100BaseFX (SC/STコネクター) または1000BaseSFPスロット
LED表示STAT, PWR1, PWR2, FAULT, LNK/ACT, FDX/HDX, SPEED
電源
入力電圧110/220VDC/VAC (88~300VDCおよび85~264VAC)
過負荷保護
接続10ピン ターミナルブロック
可逆極性保護
メカニカル
ケースIP30プロテクション
重さ4300g
サイズ440×44×254mm
取付19"ラックマウント
認証
EMIFCC Part 15, CISPR (EN55022) class A
安全EN60950-1 (申請中), CSA C22.2 No. 60950-1, EN60950-1
マリタイムDNV, GL (申請中), ABS, LR, NK
交通管制NEMA TS2
鉄道交通EN50155/EN50121-4
環境
動作温度-40~75℃
保管温度-40~85℃
相対温度5~95% (結露なきこと)
保証
保証期間5年
詳細Moxa社 製品保証方針

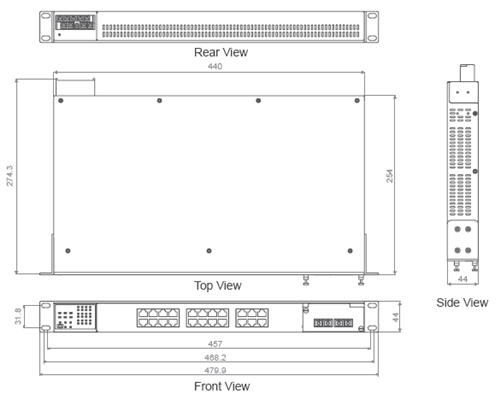

サイズ (単位 = mm)

IKS-6324-F-HV-T - サイズ
IKS-6324-F-HV-Tアンマネージド・ラックマウント・イーサネットスイッチシステム
10/100BaseT(X)ポート×22
1スロットファーストイーサネットまたはギガビットイーサネットモジュール
最大24または22+2Gポート
フロントケーブル
電源×1 (88~300VDCまたは85~264VAC)
動作温度:-40~75°C

イーサネットモジュール

PM-7200-2GTXSFPギガビット2 10/100/1000BaseT(X)または1000BaseSFPスロットコンボポート (SFPギガビットイーサネットモジュールを必要とする場合はSFP-1Gシリーズオーダー情報をご覧ください)
PM-7200-1MSCファーストイーサネットモジュール
100BaseFXマルチモードポート×1
SCコネクター
PM-7200-1MSTファーストイーサネットモジュール
100BaseFXマルチモードポート×1
STコネクター
PM-7200-2MSCファーストイーサネットモジュール
100BaseFXマルチモードポート×2
SCコネクター
PM-7200-2MSTファーストイーサネットモジュール
100BaseFXマルチモードポート×2
STコネクター
PM-7200-1SSCファーストイーサネットモジュール
100BaseFXシングルモードポート×1
SCコネクター
PM-7200-2SSCファーストイーサネットモジュール
100BaseFXシングルモードポート×2
SCコネクター

SFPシリーズ

SFP-1G40ALCWDMタイプ (BiDi) SFPモジュール
1000BaseSFPポートLCコネクター×1
40km 伝送距離
TX 1310nm
RX 1550nm
動作温度:0~60℃
SFP-1GLXLCSFPモジュール
1000BaseLXポートLCコネクター×1
10km 伝送距離
動作温度:0~60℃
SFP-1GSXLCSFPモジュール
1000BaseSXポートLCコネクター×1
0.5km 伝送距離
動作温度:0~60℃
SFP-1GLHXLCSFPモジュール
1000BaseLHXポートLCコネクター×1
40km 伝送距離
動作温度:0~60℃
SFP-1GZXLCSFPモジュール
1000BaseZXポートLCコネクター×1
80km 伝送距離
動作温度:0~60℃
SFP-1G10ALCWDMタイプ (BiDi) SFPモジュール
1000BaseSFPポートLCコネクター×1
10km 伝送距離
TX 1310nm
RX 1550nm
動作温度:0~60℃
SFP-1G10BLCWDMタイプ (BiDi) SFPモジュール
1000BaseSFPポートLCコネクター×1
10km 伝送距離
TX 1550nm
RX 1310nm
動作温度:0~60℃
SFP-1G20ALCWDMタイプ (BiDi) SFPモジュール
1000BaseSFPポートLCコネクター×1
20km 伝送距離
TX 1310nm
RX 1550nm
動作温度:0~60℃
SFP-1G20BLCWDMタイプ (BiDi) SFPモジュール
1000BaseSFPポートLCコネクター×1
20km 伝送距離
TX 1550nm
RX 1310nm
動作温度:0~60℃
SFP-1G40BLCWDMタイプ (BiDi) SFPモジュール
1000BaseSFPポートLCコネクター×1
40km 伝送距離
TX 1550nm
RX 1310nm
動作温度:0~60℃
SFP-1GSXLC-TSFPモジュール
1000BaseSXポートLCコネクター×1
0.5km 伝送距離
動作温度:-20~75℃
SFP-1GLXLC-TSFPモジュール
1000BaseLXポートLCコネクター×1
10km 伝送距離
動作温度:-40~85℃
SFP-1GLHXLC-TSFPモジュール
1000BaseLHXポートLCコネクター×1
40km 伝送距離
動作温度:-40~85℃
SFP-1GZXLC-TSFPモジュール
1000BaseZXポートLCコネクター×1
80km 伝送距離
動作温度:-40~85℃
SFP-1G10ALC-TWDMタイプ (BiDi) SFPモジュール
1000BaseSFPポートLCコネクター×1
10km 伝送距離
TX 1310nm
RX 1550nm
動作温度:-40~85℃
SFP-1G10BLC-TWDMタイプ (BiDi) SFPモジュール
1000BaseSFPポートLCコネクター×1
10km 伝送距離
TX 1550nm
RX 1310nm
動作温度:-40~85℃
SFP-1G20ALC-TWDMタイプ (BiDi) SFPモジュール
1000BaseSFPポートLCコネクター×1
20km 伝送距離
TX 1310nm
RX 1550nm
動作温度:-40~85℃
SFP-1G20BLC-TWDMタイプ (BiDi) SFPモジュール
1000BaseSFPポートLCコネクター×1
20km 伝送距離
TX 1550nm
RX 1310nm
動作温度:-40~85℃
SFP-1G40ALC-TWDMタイプ (BiDi) SFPモジュール
1000BaseSFPポートLCコネクター×1
40km 伝送距離
TX 1310nm
RX 1550nm
動作温度:-40~85℃
SFP-1G40BLC-TWDMタイプ (BiDi) SFPモジュール
1000BaseSFPポートLCコネクター×1
40km 伝送距離
TX 1550nm
RX 1310nm
動作温度:-40~85℃

日本向け電源ケーブル

PWC-C13JP-3B-183電源ケーブル

IKS-6324シリーズ 製品一覧

IKS-6324-F-HV-T 22+2Gポート・ギガビット産業用イーサネットスイッチ,88~300VDCまたは85~264VAC
IKS-6324-F-LV-T 22+2Gポート・ギガビット産業用イーサネットスイッチ,24/48VDC
