MGate MB3180
1,2,4ポート 標準シリアル－イーサネットModbusゲートウェイ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- コンフィギュレーションを容易に実現する自動デバイスルーティングサポート
- 柔軟な導入を実現するTCPポートまたはIPアドレスによるルートのサポート
- Modbus TCPおよびModbus RTU/ASCII間の変換
- 1イーサネットポートおよび1、2または4 RS-232C/422/485ポート
- マスタあたり最大32同時リクエストに対して16同時TCPマスタのサポート
- ハードウェアセットアップとコンフィギュレーションが容易
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
MB3180、MB3280、MB3480は、Modbus TCPとModbus RTU/ASCIIプロトコル間で変換する標準Modbusゲートウェイです。1シリアルポートあたり最大31のRTU/ASCIIスレーブが接続でき、最大16のModbus TCPマスタを同時にサポートします。RTU/ASCIIマスタに関しては、最大32のTCPスレーブをサポートします。
標準Modbusネットワークインテグレーション
MGate™スタンダードモデルには、MB3180、MB3280、MB3480の3種類があり、Modbus TCPおよびRTU/ASCIIネットワークのインテグレーションを容易にする設計がされています。これらのモデルにより、Modbusのシリアルスレーブデバイスを既存のModbus TCPネットワークにシームレスに組み込むことができます。また、Modbus TCPスレーブは、シリアルマスタにアクセスすることができます。MB3180、MB3280、MB3480は、ネットワークのインテグレーションを容易にし、また、カスタマイズが可能であり、ほとんどのModbusネットワークにコンパチブルです。
高密度、費用対効率の優れたゲートウェイ
MGate™ MB3000ゲートウェイは、高密度のModbusノードを同じネットワークに効率的に接続することができます。MB3280は最大62のシリアルスレーブノードを管理でき、MB3480は最大124のスレーブノードを管理することができます。各RS-232C/422/485シリアルポートは、Modbus RTUまたはModbus ASCIIオペレーションおよび異なるボーレートを個別に設定できるため、両タイプのネットワークを、1つのModbusゲートウェイを介してModbus TCPと統合できます。
コンフィギュレーションを容易にする自動デバイスルーティング(特許出願中)
Moxaの自動デバイスルーティング機能は、多数のModbusデバイスを設定する必要があるエンジニアが直面する多くの問題や不便さを排除することができます。マウス1回のクリックで、スレーブIDルーティングテーブルの設定、およびSCADAシステムからのModbusリクエストを自動的に検出するためにModbusゲートウェイを設定します。自動デバイスルーティング機能により、スレーブIDルーティングテーブルを手動で実行する必要をなくすことで、エンジニアは大幅な時間とコストを節約できます。
| イーサネットインターフェース | |
| 10/100BaseT(X)ポート (RJ45コネクタ) | 1 (Auto MDI/MDI-X コネクション) |
|---|---|
| 電磁アイソレーション保護 | 1.5 kV (ビルトイン) |
| イーサネットソフトウェア機能 | |
| 産業用プロトコル | Modbus TCP Client (Master), Modbus TCP Server (Slave) |
| 設定オプション | Web Console (HTTP), Device Search Utility (DSU), MGate Manager, Telnet Console |
| マネジメント | ARP, DHCP Client, DNS, HTTP, HTTPS (MGate MB3180除く), SMTP (MGate MB3180除く), SNMP Trap (MGate MB3180除く), SNMPv1/v2c/v3, TCP/IP, Telnet, UDP, NTP Client (MGate MB3180除く) |
| MIB | RFC1213, RFC1317 |
| タイムマネジメント | NTP Client (MGate MB3180除く) |
| シリアルインターフェース | |
| ポート数 | MGate MB3180：1 MGate MB3280：2 MGate MB3480：4 |
| コネクタ | DB9/M |
| シリアル規格 | RS-232C/422/485 (ソフトウェアセレクタブル) |
| ボーレート | 50 bps～921.6 kbps |
| データビット | 7, 8 |
| パリティ | None, 奇数, 偶数, スペース, Mark |
| ストップビット | 1 ,2 |
| フロー制御 | DTR/DSR, RTS Toggle (RS-232Cのみ), RTS/CTS |
| RS-485 データ方向制御 | ADDC® (automatic data direction control) |
| プルハイ/ロー抵抗 (RS-485用) | 1キロΩ, 150キロΩ |
| ターミネータ (RS-485用) | MGate MB3180：None MGate MB3280/MB3480：120Ω |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w | Data+, Data-, GND |
| RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
| シリアルソフトウェア機能 | |
| 産業用プロトコル | Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave |
| Modbus (透過) | |
| 最大クライアント接続数 | 16 |
| 最大サーバ接続数 | 32 |
| 電源 | |
| 入力電圧 | 12～48 VDC |
| 入力電流 | MGate MB3180：200 mA @ 12 VDC MGate MB3280：250 mA @ 12 VDC MGate MB3480：385 mA @ 12 VDC |
| 電源コネクタ | MGate MB3180：電源ジャック MGate MB3280/MB3480：電源ジャックおよびターミナルブロック |
| メカニカル | |
| ハウジング | メタル |
| IP保護等級 | IP30 |
| サイズ (耳付) | MGate MB3180：22 × 75 × 80 mm MGate MB3280：22 × 100 × 111 mm MGate MB3480：35.5 × 102.7 × 181.3 mm |
| サイズ (耳なし) | MGate MB3180：22 × 52 × 80 mm MGate MB3280：22 × 77 × 111 mm MGate MB3480：35.5 × 102.7 × 157.2 mm |
| 重量 | MGate MB3180：340 g MGate MB3280：360 g MGate MB3480：740 g |
| 環境 | |
| 動作温度 | 0～60℃ |
| 保管温度 (パッケージ含む) | -40～85℃ |
| 相対湿度 | 5～95％ (結露なきこと) |
| 規格および認証 | |
| 安全 | EN 60950-1, UL 60950-1 |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD:接触: 4 kV;気中: 8 kV IEC 61000-4-3 RS: 80 MHz～1 GHz: 3 V/m IEC 61000-4-4 EFT:電源: 1 kV;信号: 0.5 kV IEC 61000-4-5 サージ:電源: 1 kV (MB3180/MB3280) IEC 61000-4-5 サージ:電源: 1 kV;信号: 2 kV (MB3480) IEC 61000-4-6 CS: 3 V IEC 61000-4-8 PFMF IEC 61000-4-11 DIP |
| MTBF | |
| 時間 | MGate MB3180：908,440時間 MGate MB3280：749,455時間 MGate MB3480：1,242,173時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | MOXA社 製品保証方針 |

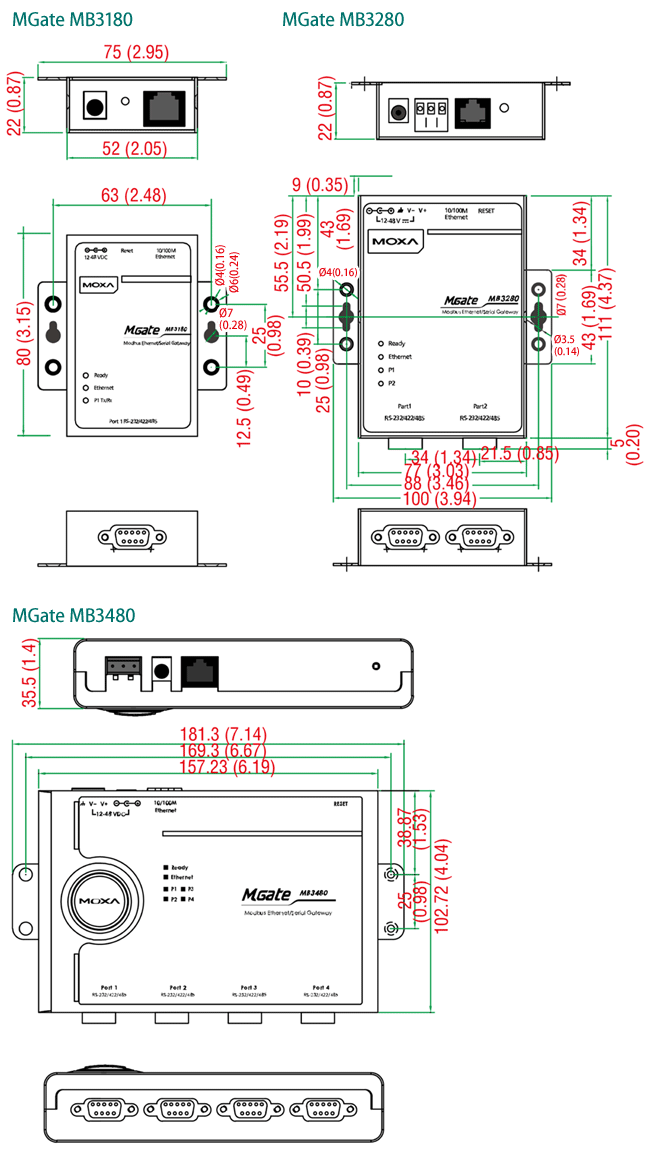

サイズ：単位 = mm
| MGate MB3180 | 1ポート 標準シリアル－イーサネットModbusゲートウェイ |
|---|
MGate MB3180/MB3280/MB3480シリーズ 製品一覧
| MGate MB3180 | 1,2,4ポート 標準シリアル－イーサネットModbusゲートウェイ |
| MGate MB3180 w/o ADP | 1ポート 標準シリアル－イーサネットModbusゲートウェイ |
| MGate MB3280 | 1,2,4ポート 標準シリアル－イーサネットModbusゲートウェイ |
| MGate MB3280 w/o ADP | 2ポート 標準シリアル－イーサネットModbusゲートウェイ |
| MGate MB3480 | 1,2,4ポート 標準シリアル－イーサネットModbusゲートウェイ |
| MGate MB3480 w/o ADP | 4ポート 標準シリアル－イーサネットModbusゲートウェイ |
