スイッチギア監視による電力の安全性と安定供給の向上

アプリケーション	電力品質監視システム
カテゴリー	電力
ロケーション	中国

この導入事例に関連する製品

Moxa

シリーズ ioLogik E1210

イーサネットリモートI/O(2ポートイーサネットスイッチ付属),DI×16

Moxa

シリーズ MGate MB3660-8-2AC

8ポート冗長Modbusゲートウェイ, DB9オス, AC電源

Moxa

シリーズ PT-7528-12MST-12TX-4GSFP-HV

IEC 61850-3,28ポートモジュラマネージドラックマウントイーサネットスイッチ

販売終了

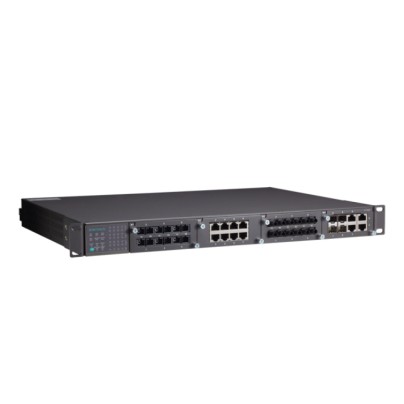

Moxa

シリーズ PT-7828-F-24

24+4GポートLayer 3ギガビットモジュラーラックマウントマネージドイーサネットスイッチ

概要

データセンターや半導体製造プラントのようなミッションクリティカルなアプリケーションにおいて電力供給の安定性向上を図るには、電力設備と電気機器の間に配置されたスイッチギアの監視が不可欠です。中国の業界をリードする電力監視システムインテグレーターは、スイッチギアとコントロールセンター間の信頼性の高い通信を実現するために、Moxaのネットワークソリューションを選択しました。

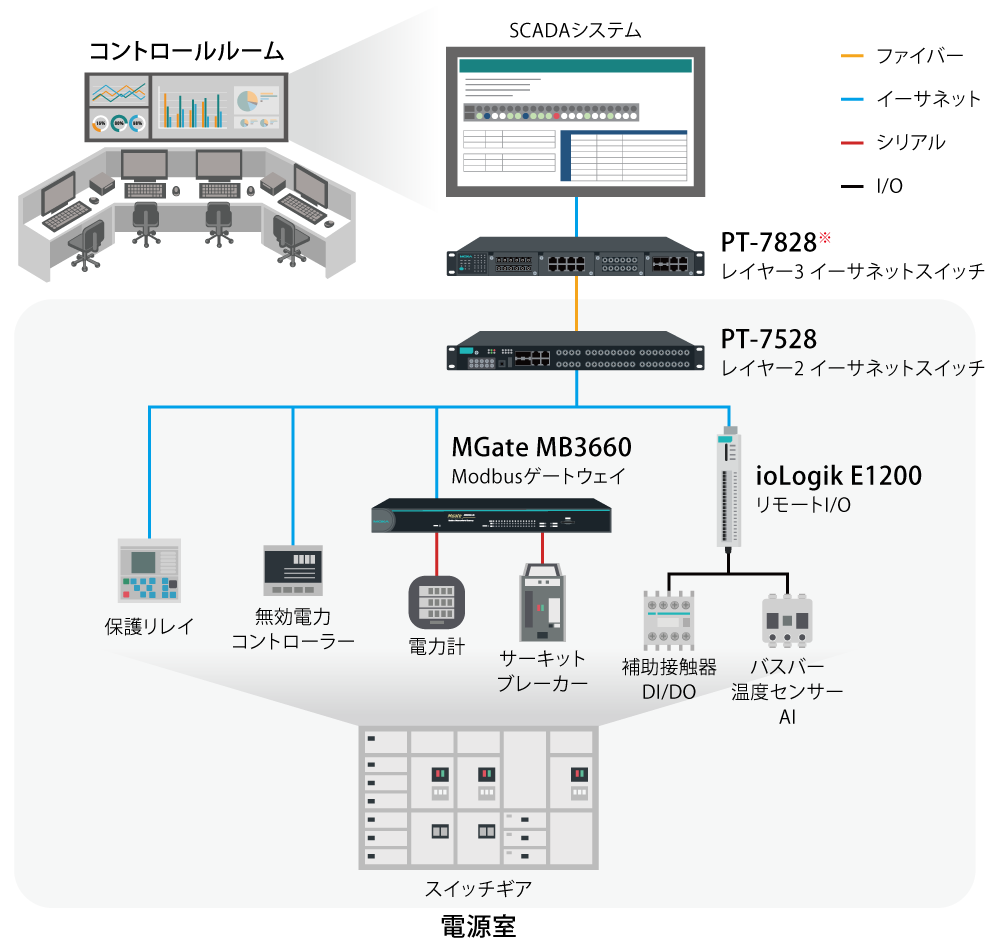

コントロールセンターでは、フィールドサイトからからさまざまな電力関連データを収集し、SCADAシステムに送信するために、Moxaのレイヤー3イーサネットスイッチ PT-7828 (※) を導入しました。PT-7528 イーサネットスイッチは、イーサネットベースの電力保護デバイスからのデータ収集だけでなく、スイッチギアからコントロールセンターへの光ファイバーケーブルを使った確実で安定した拡張を実現するためにも使用します。IEC 61850-3認証を取得したMoxaのイーサネットスイッチは、高電磁環境下でも信頼性の高い接続を保証することができます。

スイッチギア内には、多数のシリアル電力計を接続する必要がありました。MoxaのMGate MB3660 プロトコルゲートウェイは、Modbusデータポーリング機能を備えた最大16のシリアルポートを搭載し、大量のデータを高速に収集することができます。さらに、コンパクトなioLogik E1200 リモートI/Oは、キャビネットに容易に収納できる多様なデジタルおよびアナログI/Oインターフェースを備えており、補助接点やバスバー温度センサーからのデータ収集が可能になります。

※PT-7828シリーズは生産を終了いたしました。
後継機種：RKS-G4028-L3シリーズ
