UC-8580-LX
複数のWWANポートを備えた,車両 - 地上間コンピューティングプラットフォーム
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
2025年02月21日 販売終了
本製品は 2025年02月21日をもちまして 販売を終了いたしました。
主な製品特長
- EN 50155規格の必須試験項目※に準拠
- 過酷な環境で使用できる-40～70℃ (Tx) 動作温度範囲サポート
- 最大3 WWANコネクションおよびセルラーモジュール用2SIMカードスロットサポート
- 1WLAN (IEEE 802.11b/g/n/ac) コネクションサポート
- 設置面積の縮小とメンテナンスが容易なシングルパネルI/O設計
- メンテナンスが容易なフロントサイドアクセスパネル
- 車両アプリケーションに適したパワーイグニッション機能を備えたアイソレーションされた24～110VDC電源入力
- 5年保証
この製品は、EN 50155規格で定義されている鉄道車両アプリケーションに適しています。より詳細な情報については、こちらをご参照下さい：https://www.moxa.com/Moxa/media/Products/document/EN_50155_Compliance.pdf (PDF/英語)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
MoxaのUC-8580は、交通輸送アプリケーションのために特別に設計された革新的なコンピューティングプラットフォームです。UC-8580は、4つのワイヤレスモジュール※をインストールするためのスロットを備えています。3つのスロットは、3G/LTEモジュールをサポートし、1つのスロットは、Wi-Fiモジュールをサポートします。各3G/LTEモジュールには2つのSIMカードスロットがあり、セルラーおよびWi-FiマネージメントのためのMoxaソフトウェアユーティリティビルトインのWireless Managerを活用して、冗長セルラーネットワーク通信またはジオフェンシングSIMカードの選択を可能にします。
オプションで別売り
UC-8580は、Debian 8ベースLinuxカーネル4.1オープンプラットフォームを使用しているため、ソリューションプロバイダがDebianのAPT (Advanced Packaging Tools) を介してソフトウェアパッケージの管理、または、MoxaのAPIライブラリとGNU Cライブラリを使用してソフトウェアアプリケーションを開発できます。
UC-8580のシングルサイドI/O設計は、一般的に通信デバイスを設置するスペースのない車載アプリケーションに最適です。また、UC-8580はフロントサイドにアクセスパネルがあり、ユーザーがマウントした後にユニット全体を壁から取り外す必要がなく、ワイヤレスモジュール、SIMカード、またはmSATAカードのインストールや交換が可能です。
UC-8580は、次のアプリケーションの通信中心のコンピューティングプラットフォームとして使用できます：
- 車両と地上間通信のゲートウェイ
- TCMS T2G (Train-to-Ground = 列車と地上間) ゲートウェイ
- モバイル状況監視ユニット
- イーサネットコンシストネットワークT2Gゲートウェイ
- オンボードワイヤレス自動料金収受ユニット
ハードウェア仕様
| コンピューター | |
| CPU | ARMv7 Cortex-A7 dual-core 1GHzプロセッサー |
|---|---|
| OS (事前インストール) | Debian 8 (Linux Kernel v4.1) |
| USB | USB 2.0/3.0ホスト×1 (Type Aコネクター) |
| DRAM | 1GB DDR3L SDRAM |
| ワイヤレス対応Mini-PCIeスロット | |
| スロット数 | 4 |
| スロット1～3 | セルラーモジュール用 USB信号 |
| スロット4 | Wi-Fiモジュール用 PCIe信号 |
| SIMカードスロット | SIMカードスロット：セルラーモジュール用Mini-PCIeスロット当たり2SIMカードスロット |
| 注意 | ワイヤレスモジュールは別売り |
| ストレージ | |
| メインストレージ | OSストレージ用4GB eMMC |
| ストレージ拡張 | mSATAスロット×1 |
| イーサネットインターフェース | |
| LAN | 自動センシング10/100/1000Mbpsイーサネットポート×2 (M12 X-coded, 8ピン) |
| 電磁アイソレーション保護 | 1.5kV ビルトイン |
| GPSモジュール | |
| 受信タイプ | 72-チャネル u-blox M8エンジン GPS L1C/A SBAS L1C/A QZSS L1C/A GLONASS L1OF BeiDou B1 |
| プロトコル |  |
| タイムパルス | 0.25Hz～10MHz (設定可能) |
| 速度精度 | 0.05m/s |
| ヘッディング精度 | 0.3° |
| 補助GNSS (A-GNSS) | AssistNow OnlineおよびAssistNow Offline A-GNSSサービスサポート, AssistNow AutonomousサポートおよびOMA SUPL準拠 |
| 運用制限 (エアーボーン想定 < 4gプラットフォーム) | Dynamics：4g Altitude：50,000m Velocity：500m/s |
| アンテナタイプ | パッシブ/アクティブ |
| コネクタータイプ | SMA(F) |
| シリアルインターフェース | |
| シリアル規格 | RS-232C/422/485ソフトウェアセレクタブルポート (5ピンターミナルブロックコネクター)×2 |
| コンソールポート | RS-232C (TxD, RxD, GND), 4ピン ピンヘッド出力 (115200, n, 8, 1) |
| シリアル通信パラメーター | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | 無し, 偶数, 奇数, スペース, マーク |
| フロー制御 | RS-485用XON/XOFF, ADDC® (automatic data direction control) |
| ボーレート | 115200bps (最大) |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, GND |
| RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4線 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2線 | Data+, Data-, GND |
| デジタル入力/出力 | |
| デジタル入力 | 3 (ターミナルブロック) |
| デジタル入力デフォルト値 | High |
| 入力電圧 | 0～30VDC at 25Hz |
| デジタル入力レベル (ドライコンタクト) | Logic level 0：Close to GND Logic level 1：Open |
| デジタル入力レベル (ウェットコンタクト) | Logic level 0：+3V max. Logic level 1：+10V～+30V (COM～DI) |
| デジタル出力 | 3 (ターミナルブロック) |
| DOデフォルト値 | High-Z |
| DO IOタイプ | Open drain |
| 出力電流 | チャネル当たり 最大 200mA |
| On-State電圧 | 24VDC ノーマル, オープンコレクタ 最大30VDC |
| アイソレーション | 3KV オプティカルアイソレーション |
| コネクター | 10ピン ターミナルブロック CAGE CLAMP® コネクション (4入力, COM, GND, 4出力) |
| LED | |
| システム | 電源×1, システムレディ×1 |
| LAN | 100/1000M×4 |
| シリアル | Tx×2, Rx×2 |
| プログラミング | 診断×1 |
| ワイヤレス信号強度 | セルラー/Wi-Fi×12 |
| ボタン | |
| デフォルトにリセット | デバイスをファクトリデフォルト値にリセット |
| メカニカル | |
| ハウジング | AI 5052 + ADC 12 |
| 重量 | 2.2kg |
| サイズ | 220×134×88mm (ウォールマウント耳なし) 270×134×88mm (ウォールマウント耳付) |
| マウンティング | 壁 |
| 環境 | |
| 動作温度 | UC-8580-LX：EN 50155 Class T1, -25～55℃ UC-8580-T-LX/UC-8580-T-CT-LX (LTEモジュール付)：EN 50155 Class Tx, -40～70℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 耐震 | 7.9m/s2 @ EN 50155, ランダム波, 5-150Hz, 5時間 per axis |
| 耐衝撃 | 50m/s2 @ EN 50155, 半正弦波, 30ミリ秒 |
| コンフォーマルコーティング | EN 50155 Tx |
| 電源 | |
| 入力電圧 | 24～110VDC (EN 50155ノーマル入力電圧：24/48/72/96/110V) |
| 入力電流 | 1.66A @ 24VDC; 0.36A @ 110VDC |
| 電源消費量 | 40W以下 (USBポートとMini-PCIeモジュールに外部負荷がある場合) |
| 電源とシャーシ間アイソレーション | 1400VDC (EN 50155 power interuption class S2) |
| コネクター | M12 4ピン A-coded (2ピン M12, V+, V-) |
| 規格および認証 | |
| 安全 | UL 60950-1, CSA C22.2 No. 60950-1-03, EN 60950-1 |
| EMC | EN 55022 Class A, EN 55024-4-2, EN 55024-4-3, EN 55024-4-4, FCC Part 15 Subpart B Class A |
| グリーン製品 | RoHS, CRoHS, WEEE |
| 鉄道輸送 | EN 50155, EN 50121-4, EN 45545, NFPA 130 |
| 信頼性 | |
| アラートツール | ビルトインブザーおよびRTC (リアルタイムクロック) |
| 自動リブートトリガー | ビルトインWDT (ウォッチドッグタイマー) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
| 注意 | ハードウェア仕様は、組込みコンピューター本体には適用されますが付属品には適用されません。特に、電源アダプターやケーブルなどの付属品にはワイド温度範囲が適用されません。 |
ソフトウェア仕様
| Linux | |
| OS | Debian 8 |
|---|---|
| Web Server (Apache) | Webサイトの作成と管理が可能。PHPとXMLをサポート |
| Terminal Server (SSH) | SSHは、接続された任意のネットワークからセキュアな暗号化されたコンソールへのリモートログインが可能 |
| Kernel | GNU/Linux 4.1 System Shell：dash, bash Text Editor：vim, nano |
| ファイルシステム | Ext2, Ext3, Ext4 |
| インターネットプロトコルスイート | TCP, UDP, IPv4, IPv6, SNMPv2, ICMP, ARP, HTTP, CHAP, PAP, DHCP, NTP, NFS, SSH, PPP, SFTP, RSYNC, SSL |
| プログラミング言語サポート | PHP, Perl, Python |
| インターネットセキュリティ | OpenVPN, iptables |
| 暗号化ハードウェアアクセラレーター | AES, SHA, OpenSSL |
| セルフ診断 | ソフトウェアを使用してシステムおよびハードウェアコンポーネントのステータスをチェック |
| Linux Board Support Packages (BSP) | GCC C/C++クロス開発ツールチェーン：Bootloader/Kernel/filesystem |
| セルラーネットワーク | WVDIAL：モデムにダイヤルしインターネットに接続するためにpppdサービスをスタートするPoint-to-Pointプロトコル QMI (Qualcomm MSM Interface)：WWANモデムと会話するためのGlibベースライブラリとQualcomm MSMインターフェース (QMI) プロトコルと会話するデバイス |
| ウオッチドッグ | ユーザーが指定した時間間隔でシステムをリセットするハードウェア機能 (Linux標準提供) |
| アプリケーション開発ソフトウェア | Moxa API Library (Watchdog timer, Moxaシリアル I/Oコントロール, Moxa DI/DO API) GNU C/C++ cross-compiler GNU C library GDB source-level debugging server |
| ソフトウェア保護 | ユーザー実行ファイルのための暗号ツール (Moxa特許) |
| ワイヤレス通信マネージメントツール | ワイヤレスインターフェイスのマネージメントのためのSWユーティリティとSDK, シングルモデム上のデュアルSIMのマネージメントサポート |

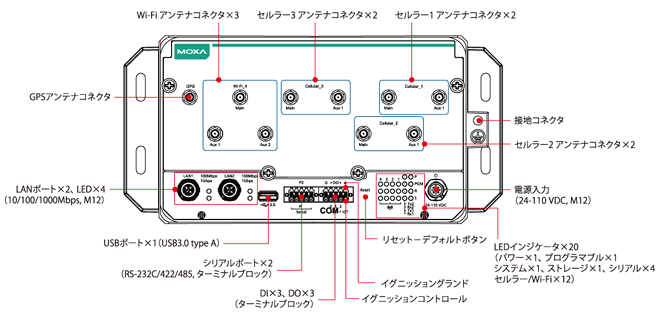

構成図

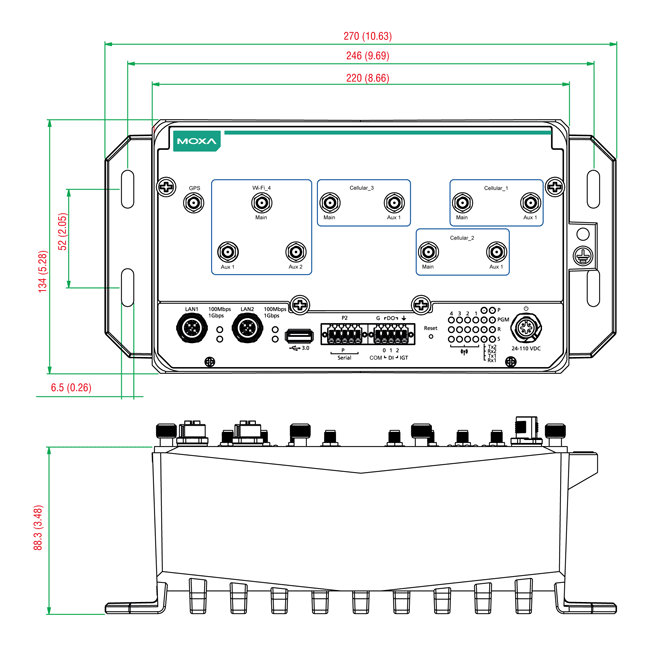

サイズ (単位 = mm)
| UC-8580-LX | 車両と地上間コンピューティングプラットフォーム マルチWWANポート アンテナコネクタータイプ：SMA 動作温度：-25～55℃ |
|---|
オプショナルアクセサリー
| コネクター | |
| CBL-M12XMM8PRJ45-BK-100-IP67 | 1m X-coded M12-to-RJ45 Cat-5E UTPギガビットイーサネットケーブル 8ピン(M)M12コネクター IP67保護等級 |
|---|---|
| CBL-M12XMM8PRJ45-BK-200-IP67 | Phoenix Contact 8ピン(M)X-coded M12-to-RJ45 Cat.5e UTPギガビットイーサネットケーブル 2m IP67保護等級 |
| M12A-4PFF-IP67 | Phoenix Contact 4ピン(F)A-codedコネクター |
| M12A-4PMM-IP67 | Phoenix Contact 4ピン(M)A-codedコネクター |
| M12X-8PMM-IP65 | Phoenix Contact 8ピン(M)A-codedコネクター |
| セルラーアンテナ | |
| ANT-LTE-ASM-02 | GPRS/EDGE/UMTS/HSPA/LTE 2dBi オムニダイレクショナル ラバーダックアンテナ |
| ANT-LTEUS-ASM-01 | GSM/GPRS/EDGE/UMTS/HSPA/LTE 1dBi オムニダイレクショナル ラバーダックアンテナ |
| アンテナ | |
| ANT-GPS-OSM-05-3M | 26dBi 1572MHz GPS用LIバンドアンテナ |
| コンピューティングハードウェアアクセサリー | |
| UC-8580-4GCat3-US | LTE Cat.3モジュール 北米用 2 SMAコネクターケーブル付 2 スクリュー |
| UC-8580-4GCat3-EU | LTE Cat.3モジュール ヨーロッパ用 2 SMAコネクターケーブル付 2 スクリュー |
| UC-8580-4GCat3-CN | LTE Cat.3モジュール 中国用 2 SMAコネクターケーブル付 2 スクリュー |
| UC-8580-WLAN33-AC | 3x3 802.11ac/a/b/g/nモジュール 3 SMAコネクターケーブル付 |
| ケーブル | |
| CBL-M12(FF5P)/Open-150 IP67 | Phoenix Contact 4ピン(F)A-coded M12-Open電源ケーブル 1.5m IP67保護等級 |
| CBL-M12(FF5P)/Open-300 IP67 | Phoenix Contact 4ピン(F)A-coded M12-Open電源ケーブル 3m IP67保護等級 |
| アダプター/電源コード | |
| PWR-24270-DT-S1 | 電源アダプター |
| PWC-C7US-2B-183 | 10A/125V US電源コード 183cm長 |
| PWC-C7EU-2B-183 | 2.5A/250V ヨーロッパ(EU)電源コード 183cm長 |
| PWC-C7UK-2B-183 | 2.5A/250V 英国(UK)電源コード 183cm長 |
| PWC-C7AU-2B-183 | 2.5A/250V オーストラリア(AU)電源コード 183cm長 |
| PWC-C7CN-2B-183 | 2.5A/250V 中国(CN)電源コード 183cm長 |
| ワイヤレスLANアンテナ | |
| ANT-WDB-ARM-02 | 2.4/5.5GHz 2dBiデュアルバンドアンテナ RP-SMA(M)コネクター |
