UH201

産業用USBポートガーディアン

モバイルアプリケーション用USB “key” アイソレーション

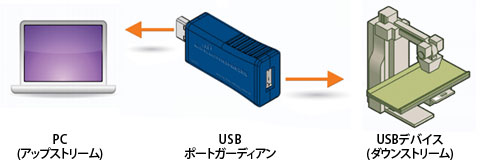

コンパクトな産業用USBポートガーディアンUH201は、ノートブックケースやポケットに簡単に収まるType A(M)および(F) USBコネクタを両端に備えているアダプタタイプのアイソレータです。UH201は、USBポートに直接接続して1500Vの保護を提供します。ハイスピードデジタルアイソレーションチップは、電気的にリモートI/OデバイスからPCを分離します。アイソレーションのためにデータレート最大12 MbpsのフルスピードUSB 2.0通信をサポートします。ただし、アイソレーション回路は、480 MbpsハイスピードUSBをサポートできません。これは今日のアイソレーション技術の限界です。USBポートガーディアンプロテクタは、厳しい産業環境下にある工場やリモートロケーションにおいてノートPCやコンピュータを2000Vの高電圧から保護します。
産業界においてUSBがセンサからコントローラおよびモータドライブからPCまたはノートPCにすべてを接続されています。しかし、基本的にUSBインターフェースは、電気的にクリーン環境のオフィスや自宅外での使用を意図して設計されているので産業現場や工場にインストールされているデバイスからのデータをアクセスする必要があるとき静電放電(ESD)のリスク、電力サージ、グラウンドループ、および電磁干渉/無線周波干渉(EMI/RFI)が問題となります。これらのイベントは、コンピュータのUSBポートまたはPC全体を損傷する恐れがあります。ここでUH201 USBポートガーディアンによるアイソレーション技術がその威力を発揮します。

  • 2000 Vアイソレーション
  • Level 4 ESD保護- 15 kV空中
  • コンパクトUSB "key"IP30等級エンクロージャケース
  • USB 2.0 - フルスピード(12 Mbps)
  • ワイド動作温度(-40 ~ 85℃)
USBインターフェース
規格 USB 2.0 (USB 1.1スピード)
アップストリームポート Type A(M)コネクタ
ダウンストリームポート Type A(F)コネクタ
スピード 12 Mbps
480Mbpsハイスピードは業界全体のアイソレーション技術の限界なのでサポートしていません。
アイソレーション 2 kV
サージ保護 ±0.5kV DCポート、±1kV信号ポート
ESD Level4 15kV 空中、8kV 接触
電源
電源ソース Bus供給
ダウンストリーム電源 400mA (ハイパワーポートに接続したとき)

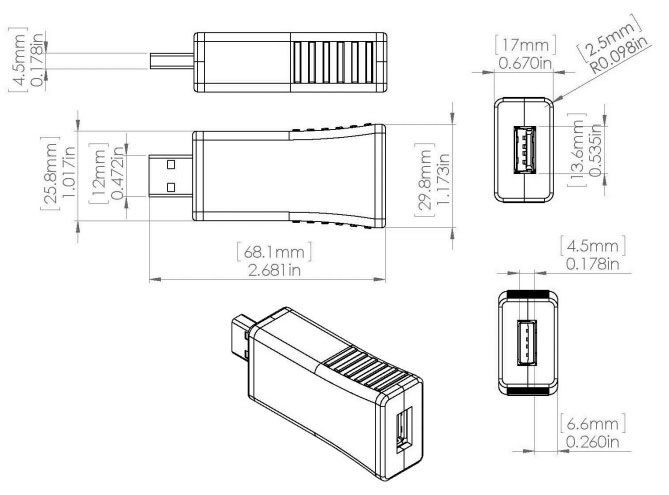

メカニカル
サイズ 5.0 x 25 x 1.2 cm
エンクロージャ IP 30等級、プラスチック
重さ 22.7 g
MTBF 2,624,561時間
MTBF Calc. Method MIL 217F Parts Count Reliability
環境
動作温度 -40~80℃
保管温度 -40~80℃
動作湿度 0~95% 結露なきこと
認証
エミッション FCC Class A, CISPR Class A (EN55022)
CE EN61000-6-2 : 2005 (軽産業)
EN61000-4-2 : 2008 (ESD) / ± 4 kVコンタクト、±15 kV 空中
EN61000-4-3 : 2006 (RI) / 3 V/m
EN61000-4-4 : 2004 (EFT Burst) / 500 V
EN61000-4-6 : 2005 (CI) / 3 Vrms
