USOPTL4DR-x

産業用15KV ESD保護、3000V光学アイソレーションタイプUSB・ツー・RS-422/485コンバータ

産業用15KV ESD保護、3000V光学アイソレーションタイプUSB・ツー・RS-422/485コンバータ

Universal Serial Bus (USB)は、従来から馴染みのあったシリアルポートの代わりにPCのコネクティビティが現在、主力となっています。しかし、多くの商用および産業用デバイスは、依然としてシリアルインターフェースを使用しています。これらのデバイスを最新のPCに接続するには、シンプルで信頼性の高い変換ソリューションが必要とされます。USOPTL4DR-xシリーズUSB・ツー・RS-422/485コンバータは、このソリューションを提供します。

USOPTL4DR-xは、産業アプリケーション用に特別に設計され15KVのESD保護機能を備え3000V光学アイソレーションを提供します。小型軽量化されスリムなDINレールマウンタブルのエンクロージャは、コンピュータのUSBバスから電源を供給するので新たに追加電源が不要です。インストレーションは、コンピュータのUSBポートまたはUSB Hubにコンバータをプラグインし、CD ROMのドライバをするだけで完了します。デバイスは、Windows アプリケーションと完全に互換性のあるWindows Device Managerで追加の COM ポートとして表示されます。

1ポートおよび2ポートバージョンが供給できます。1ポートバージョンは、ドライバを個別にロードする必要なくPCを複数のコンバータに接続することができるロックされたシリアル番号(locked serial number)を提供できるのでフィールドサービスアプリケーションに最適です。1m USBケーブルが付属しています。

  • 3000 V光学アイソレーション
  • 15 KV ESD保護
  • USB bus 電源供給
  • RS-422/485データレート:最大921.6 Kbps
  • ハイリテンションUSBコネクタ(最低15ニュートンの引っ張り強度に耐える設計)
  • リムーバルターミナルブロック
  • DINレールマウント(パネルマウントオプション)

 ハイリテンションUSBコネクタは、ケーブルをタイトに保持します。高価な特殊ケーブルを使用とせずに標準のUSBケーブルで堅牢にロックします。(Class 1 Division 2要件を満たす15Newtonまたは1.53kgの引っ張り強度)

シリアル技術
RS-485 2線 Data A(-)、Data B(+)、Ground
RS-485 4線 TDA(-)、TDB(+)、RDA(-)、RDB(+)、Ground
コネクタ リムーバルターミナルブロック、12~28 AWG
データレート 最大921.6 Kbps
アイソレーション 3000 V 光学アイソレーション
サージ保護 15 KV ESD
USB技術
USB互換性 2.0 (バックワードコンパチブル)
USBデータレート 12 Mbps
コネクタ Type B(F), ハイリテンション(15 Newtons/3.4 lbs引っ張り強度)
ドライバCD Windows 2000, XP, Vista, 7 (32/64 bit), 8 (32/64 bit)
電源
ソース USBポート
入力電圧 5 VDC
電力消費量 ~2.5 W (ハイパワーデバイス, >500 mA
メカニカル
サイズ 9.7 x 11.9 x 3.1 cm
エンクロージャ DINレールマウンタブル,プラスティック
重量 222.3g(USBケーブル含む)
環境
動作温度 0~70℃
保管温度 -40~85℃
動作湿度 0~95% 結露なきこと
MTBF USOPTL4DR 184,556時間
MTBF USOPTL4DR-2 79,551時間
MTBF Calc. Method Parts Count Reliability Prediction
認証/承認
Emissions Emissions FCC Class B, CISPR Class B (EN55022:2006)
CE EN 61000-6-1: 2007 Generic Standards for Residential, Commercial and Light-Industrial Environments
EN 61000-4-2: 2009 Electro-Static Discharge (ESD)
EN 61000-4-3: 2006 +A1 +A2 +IS1 Radiated Field Immunity (RFI)
EN 61000-4-4: 2012 Electrical Fast Transients-Burst Immunity (EFT)
EN 61000-4-6: 2009 Conducted Immunity
Information – FCC Rules
このデバイスは、FCCの規則Part 15に従います。オペレーションは次の2つの条件に従います:
(1) このデバイスは、有害な妨害を引き起しません。
(2) このデバイスは、望まれないオペレーションを引き起こすかもしれないあらゆる干渉を受け入れます。

ターミナルブロック

USOPTL4DR-2には、2つのターミナルブロックがあります。TBレイアウトは、両方のコンフィギュレーションとも同じです。

TB Position Label Function
A T- TDA(-)
B T+ TDB(+)
C R- RDA(-)
D R+ RDA(+)
E G Ground

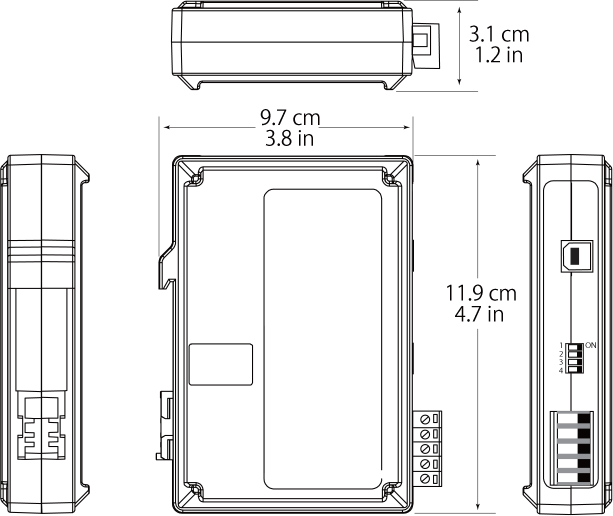

サイズ (単位=mm(inch))

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。


USOPTL4DR-x アイソレーションタイプUSB・ツー・RS-422/485コンバータ、1ポート こちらよりお問い合わせください
USOPTL4DR-2 アイソレーションタイプUSB・ツー・RS-422/485コンバータ、2ポート
USOPTL4DR-LS アイソレーションタイプUSB・ツー・RS-422/485コンバータ、USOPTL4DRのロックされたシリアル番号(locked serial number)バージョン

アクセサリ

USBAMBM-3F 1m USBケーブル(1本含む) こちらよりお問い合わせください
DRPM25 パネルマウントアダプタ
TB5P508SR-2PK ストレインリリーフ付オプショナルターミナルブロック, 2パック
7466 標準ターミナルブックリプレースメント (モデルにより出荷時にユニットは1または2をインストール)
