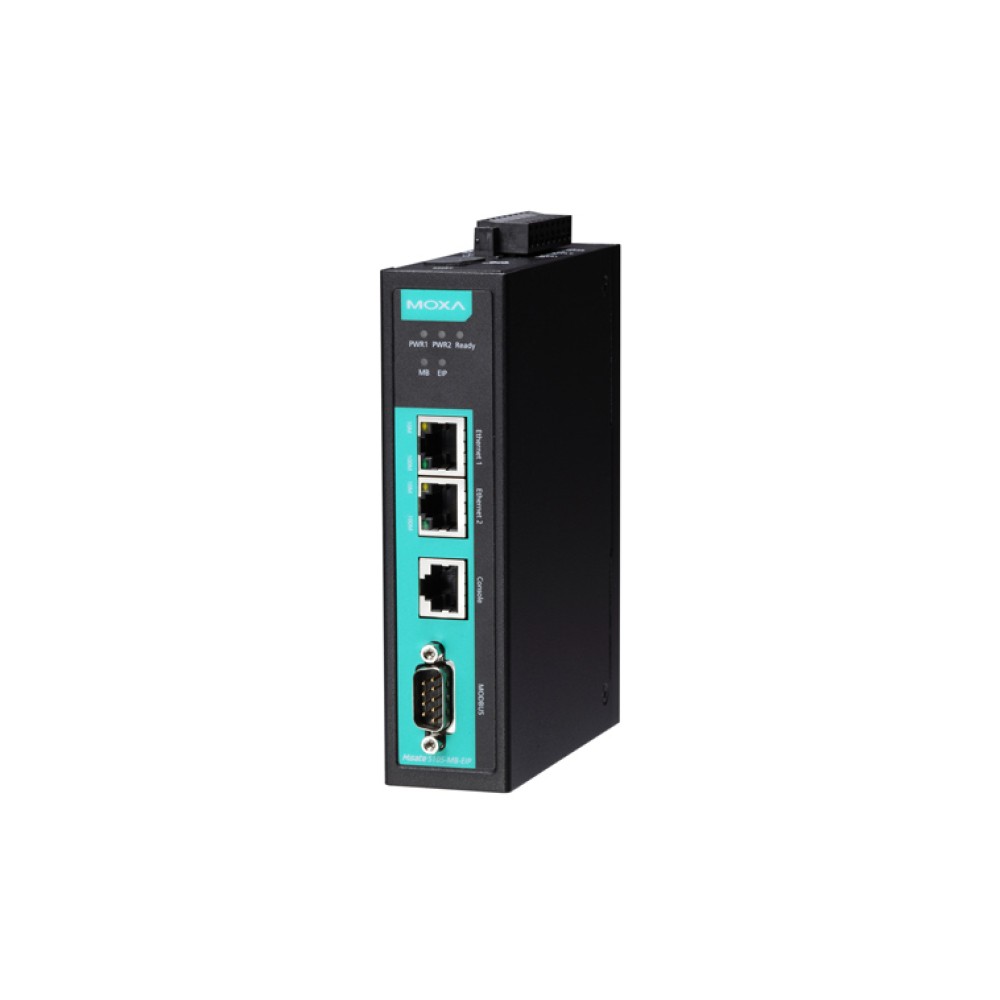

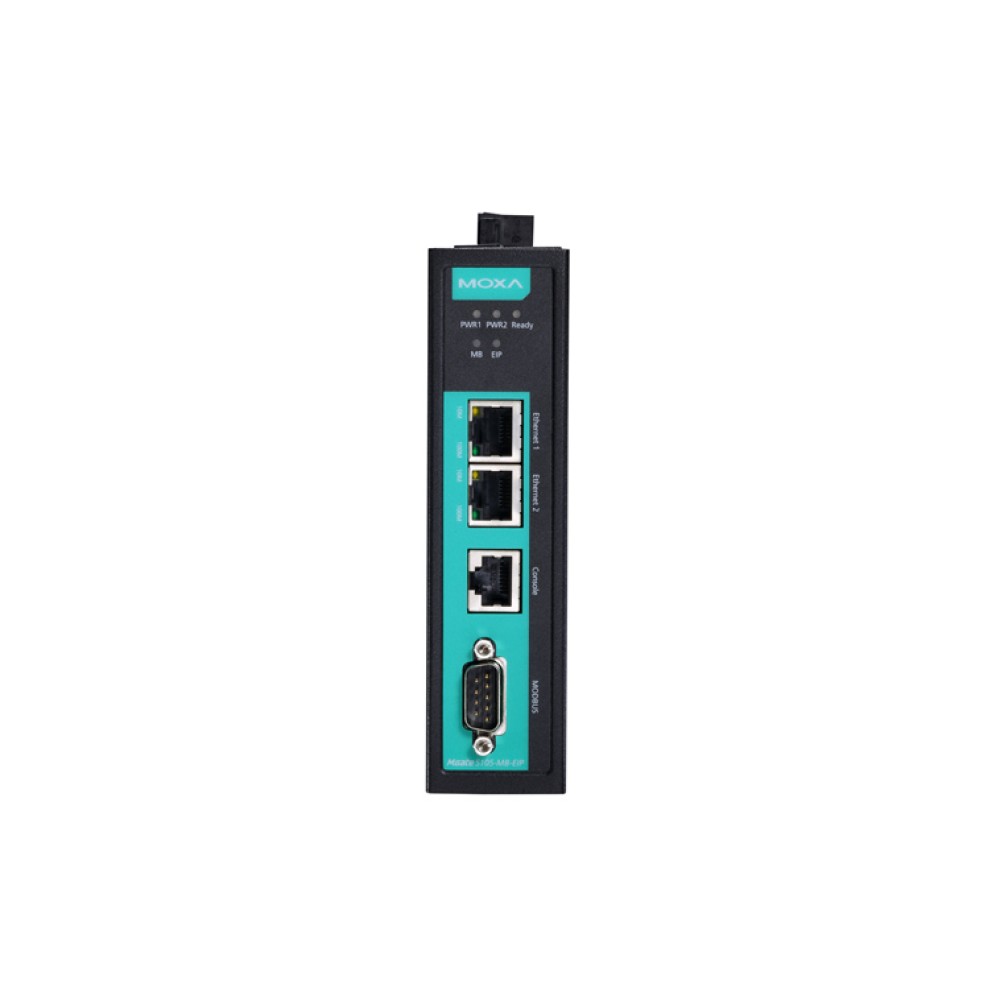

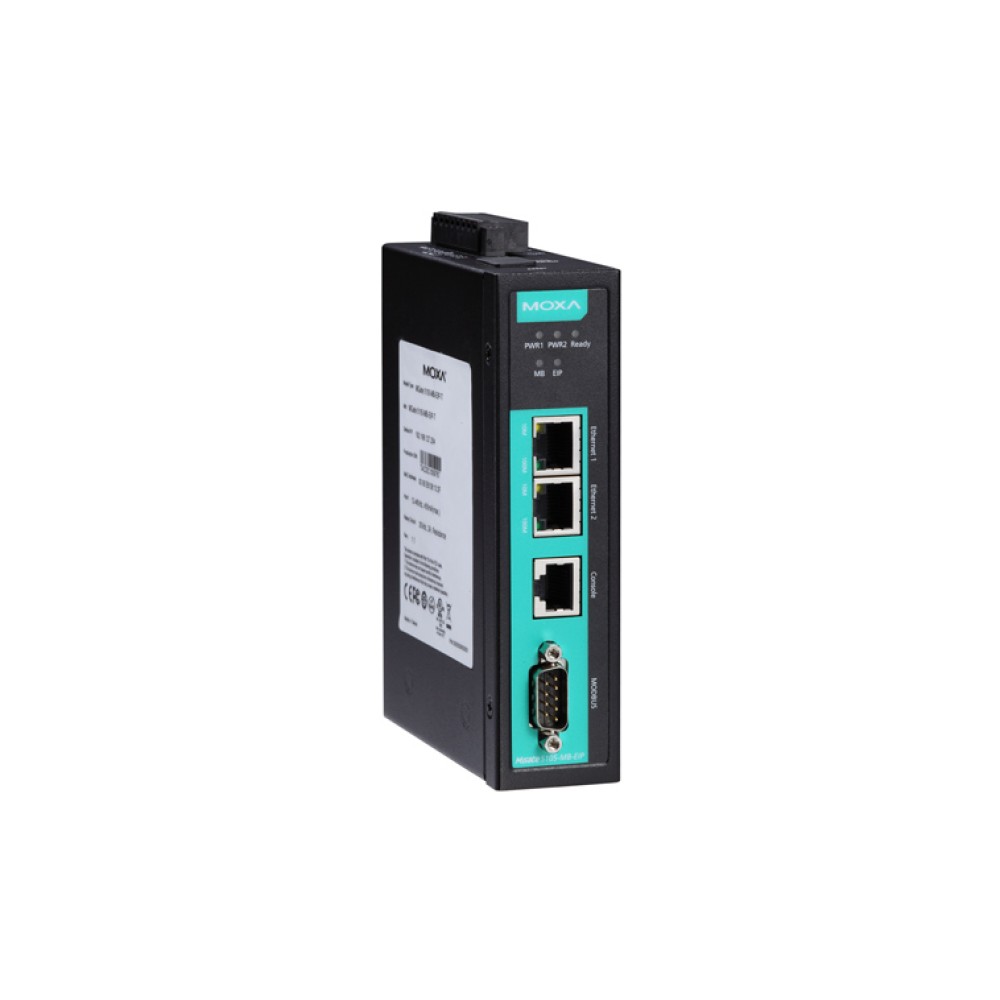

MGate 5105-MB-EIP
1ポートMQTT対応Modbus RTU/ASCII/TCP - EtherNet/IPゲートウェイ
主な製品特長
- ジェネリックMQTTを通してfieldbusバスデータをクラウドに接続
- Azure/Alibaba Cloudへの内蔵デバイスSDKを使いMQTTコネクションをサポート
- ModbusとEtherNet/IP間のプロトコル変換
- EtherNet/IPスキャナ/アダプターをサポート
- Modbus RTU/ASCII/TCPマスター/クライアントおよびスレーブ/サーバーをサポート
- TLSとJSONおよびRawデータフォーマット認証を使いMQTTコネクションをサポート
- トラブルシューティングを容易にするエンベデッドトラフィック監視/診断情報およびコスト評価と解析のためのクラウドデータ通信
- 設定のバックアップ/複製、イベントログ、クラウド接続が途絶えた場合のデータバッファリング用のmicroSDカード
- -40~75℃のワイド動作温度モデルを用意
- シリアルポートの2kVアイソレーション保護
- IEC 62443に準拠したセキュリティ機能
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
MGate 5105-MB-EIPは、AzureやAlibaba CloudなどのMQTTまたはサードパーティのクラウドサービスに基づいた、Modbus RTU/ASCII/TCPおよびIIoTアプリケーションとEtherNet/IPネットワーク通信のための産業用イーサネットゲートウェイです。既存のModbusデバイスをEtherNet/IPネットワークに統合するには、MGate 5105-MB-EIPをModbusマスターまたはスレーブとして使用してデータを収集し、EtherNet/IPデバイスとデータを交換します。最新の交換データもゲートウェイに保存されます。ゲートウェイは、保存されたModbusデータをEtherNet/IPパケットに変換するので、EtherNet/IPスキャナは、Modbusデバイスをコントロールまたは監視することができます。MGate 5105 MB-EIPでサポートされるクラウドソリューションを備えたMQTT規格は、高度なセキュリティ、コンフィギュレーション、エネルギーマネージメントおよび資産管理などのリモート監視アプリケーションに最適なスケーラブルで拡張可能なソリューションを提供することで、トラブルシューティング技術のための診断を活用しています。
microSDカードによるコンフィギュレーションバックアップ
MGate 5105-MB-EIPにはmicroSDカードスロットが装備されています。microSDカードを使用するとシステムコンフィギュレーションとシステムログの両方をバックアップでき、同じコンフィギュレーションを複数のMGate 5105-MP-EIPユニットに簡単にコピーできます。システムを再起動するとき、microSDカードに保存されているコンフィギュレーションファイルがMGate自体にコピーされます。
Webコンソールを介して簡単なコンフィギュレーションおよびトラブルシューティング
MGate 5105-MB-EIPは、さらなるユーティリティをインストールすることなく、コンフィギュレーショを容易に実行するためのWebコンソールを提供します。管理者としてログインしすべての設定にアクセス、または読み取り専用権限を持つ一般ユーザーとしてログインします。基本的なプロトコル設定を構成するだけでなく、Webコンソールを使用してI/Oデータ値とトランスファーを監視できます。特に、I/Oデータマッピングは、ゲートウェイのメモリ内の両方のプロトコルのデータアドレスを表示し、I/Oデータビューではオンラインノードのデータ値を追跡できます。さらに、各プロトコルの診断と通信解析もトラブルシューティングに役立つ情報を提供することができます。
冗長電源入力
MGate 5105-MB-EIPには、信頼性を高めるデュアル電源入力が備わっています。電源入力は、2つのライブDC電源への同時コネクションを可能にすることで、1つの電源が故障しても連続的にオペレーションを提供します。ハイレベルの信頼性の提供により、これらの高度なModbus-to-EtherNet/IPゲートウェイは、要求の厳しい産業用アプリケーションを最適に実現します。
イーサネットインターフェース | |
10/100BaseT(X)ポート (RJ45コネクター) | 2 Auto MDI/MDI-Xコネクション |
---|---|
電磁アイソレーション保護 | 1.5kV (内蔵) |
イーサネットソフトウェア機能 | |
産業用プロトコル | EtherNet/IP, Modbus TCP, MQTT |
設定オプション | Web Console (HTTP/HTTPS), Device Search Utility (DSU), MGate Manager, Telnet Console |
マネジメント | ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP, NTP Client |
MIB | RFC1213, RFC1317 |
タイムマネジメント | NTPクライアント |
シリアルインターフェース | |
コンソールポート | RS-232C (TxD, RxD, GND), 8ピン RJ45 (115200, n, 8, 1) |
ポート数 | 1 |
コネクター | DB9 male |
シリアル規格 | RS-232C/422/485 |
ボーレート | 50bps~921.6kbps |
データビット | 7, 8 |
パリティ | None, 偶数, 奇数, Space, Mark |
ストップビット | 1, 2 |
フロー制御 | RTSトグル (RS-232Cのみ), RTS/CTS |
RS-485データダイレクション制御 | ADDC® (automatic data direction control) |
プルハイ/ロー抵抗 (RS-485) | 1kilo-ohm, 150kilo-ohms |
ターミネータ (RS-485) | 120ohms |
アイソレーション | 2kV (内蔵) |
シリアル信号 | |
RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
RS-485-2線 | Data+, Data-, GND |
RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
シリアルソフトウェア機能 | |
設定オプション | シリアルコンソール |
産業用プロトコル | Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave |
Modbus RTU/ASCII | |
モード | Master, Slave |
サポート機能 | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
コマンド数 | 100 |
入力データサイズ | 2048バイト |
出力データサイズ | 2048バイト |
Modbus TCP | |
モード | Client, Server |
サポート機能 | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
クライアントコネクション数 | 16 |
サーバコネクション数 | 32 |
コマンド数 | 100 |
入力データサイズ | 2048バイト |
出力データサイズ | 2048バイト |
EtherNet/IP | |
モード | Scanner, Adapter |
CIPオブジェクトサポート | Identity, Message Router, Assembly, Connection Manager, TCP/IPインターフェース, イーサネットリンクポート |
スキャナーコネクション数 | 16 (読込のみ), 1 (読込/書込) |
アダプターコネクション数 | 100 |
入力データサイズ | 496バイト |
出力データサイズ | 496バイト |
MQTT | |
モード | Publisher/Subscriber of MQTT, Azure IoT Hub Device, Alibaba IoT Platform Device |
バージョン | v3.1.1 |
QoSレベル | QoS 0,1,2 |
セキュアトランスミッション | TLS (1.0, 1.1, 1.2) ユーザーのルートCAによる暗号化,Client certificate, Private key |
データタグ数 | 300データタグ |
メッセージ数 | 20メッセージ |
MQTT一般機能 | Keep Alive, Retain Message, Last Will Message, Clean Session |
メモリ | |
microSDスロット | 最大32 GB (SD 2.0互換; データバッファリング最大2 GB) |
電源パラメーター | |
入力電圧 | 12~48VDC |
入力電流 | 455mA @ 12VDC |
電源コネクター | Screw-fastened Euroblockターミナル |
リレイ | |
接点電流規定 | 抵抗負荷:2A @ 30VDC |
メカニカル | |
ハウジング | メタル |
IP保護等級 | IP30 |
サイズ | 36×105×140mm |
重量 | 507g |
環境 | |
動作温度 | 0~60℃ |
保管温度 (パッケージ込) | -40~85℃ |
相対湿度 | 5~95% (結露なきこと) |
規格および認証 | |
安全 | EN 60950-1, UL 508 |
EMC | EN 55032/24 |
EMI | CISPR 32, FCC Part 15B Class B |
EMS | IEC 61000-4-2 ESD:接触:8kV;気中:15kV IEC 61000-4-3 RS:80 MHz~1 GHz:10 V/m IEC 61000-4-4 EFT:電源:4kV;信号:2kV IEC 61000-4-5 サージ:電源: 2kV;信号:2kV IEC 61000-4-6 CS:150 kHz~80 MHz:10 V/m;信号:10 V/m IEC 61000-4-8 PFMF |
ハザードロケーション | ATEX, Class I Division 2, IECEx |
落下 | IEC 60068-2-32 |
衝撃 | IEC 60068-2-27 |
振動 | IEC 60068-2-6, IEC 60068-2-64 |
平均故障間隔 (MTBF) | |
時間 | 859,422時間 |
規格 | Telcordia SR332 |
保証 | |
保証期間 | 5年間 |
詳細 | Moxa社 製品保証方針 |
サイズ (単位 = mm)
MGate 5105-MB-EIP | 1ポートMQTT対応Modbus RTU/ASCII/TCP - EtherNet/IPゲートウェイ 動作温度:0~60℃ |
---|
電源
DR-4524 | 45W/2A DINレール 24VDC電源 ユニバーサル 85~264VACまたは120~370VDC入力 動作温度:-10~50℃ |
---|---|
DR-75-24 | 75W/3.2A DINレール 24VDC電源 ユニバーサル 85~264VACまたは120~370VDC入力 動作温度:-10~60℃ |
DR-120-24 | 120W/5A DINレール 24 VDC 電源 ユニバーサル 88~132VACまたは176~264AC入力 (スイッチ切換) または248~370VDC 動作温度:-10~60℃ |
MGate 5105-MB-EIPシリーズ 製品一覧
MGate 5105-MB-EIP | 1ポートMQTT対応Modbus RTU/ASCII/TCP - EtherNet/IPゲートウェイ |
MGate 5105-MB-EIP-T | 1ポートMQTT対応Modbus RTU/ASCII/TCP - EtherNet/IPゲートウェイ (ワイド温度モデル) |
