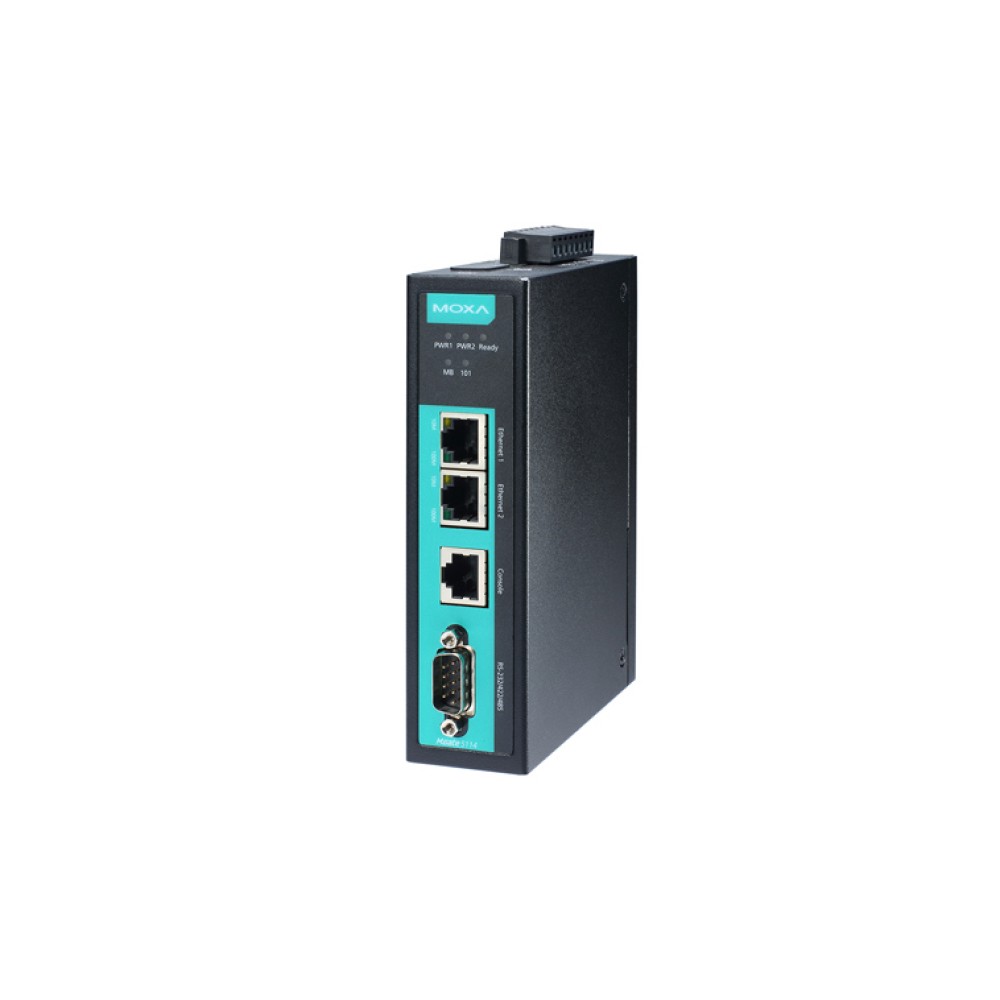

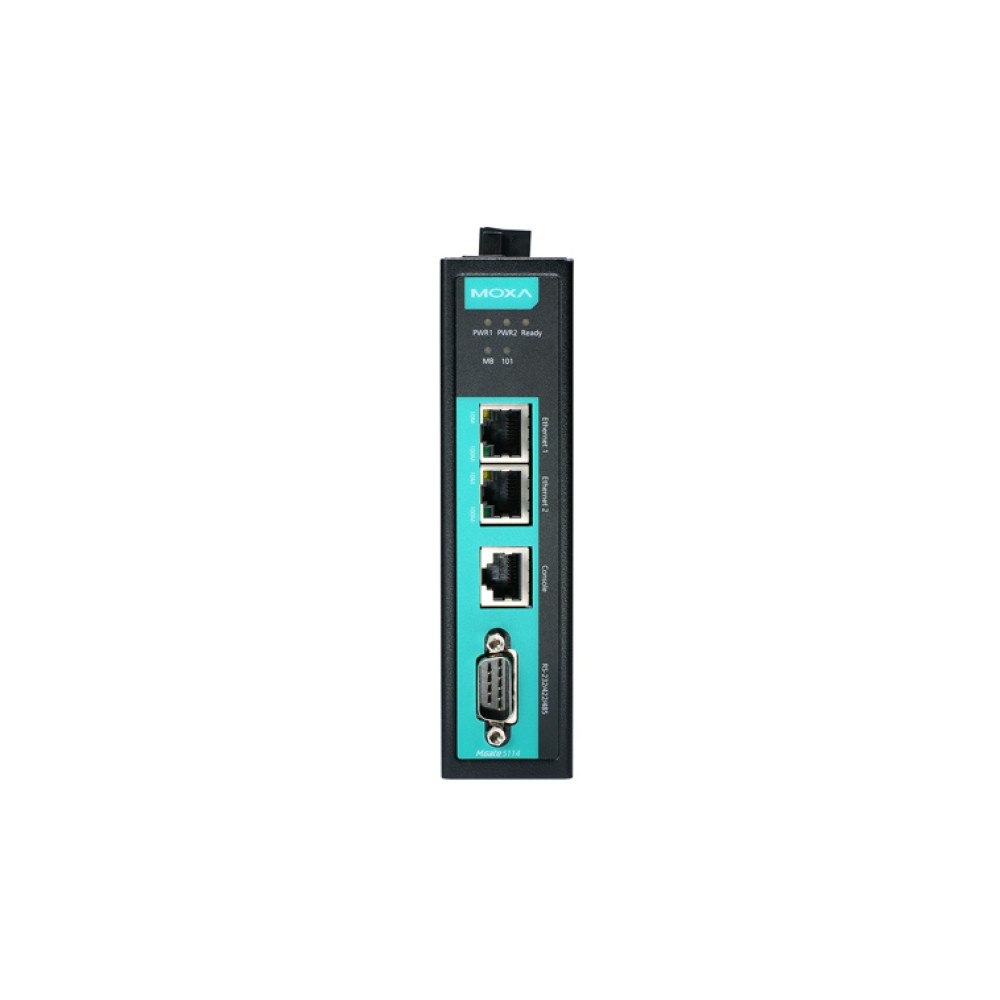

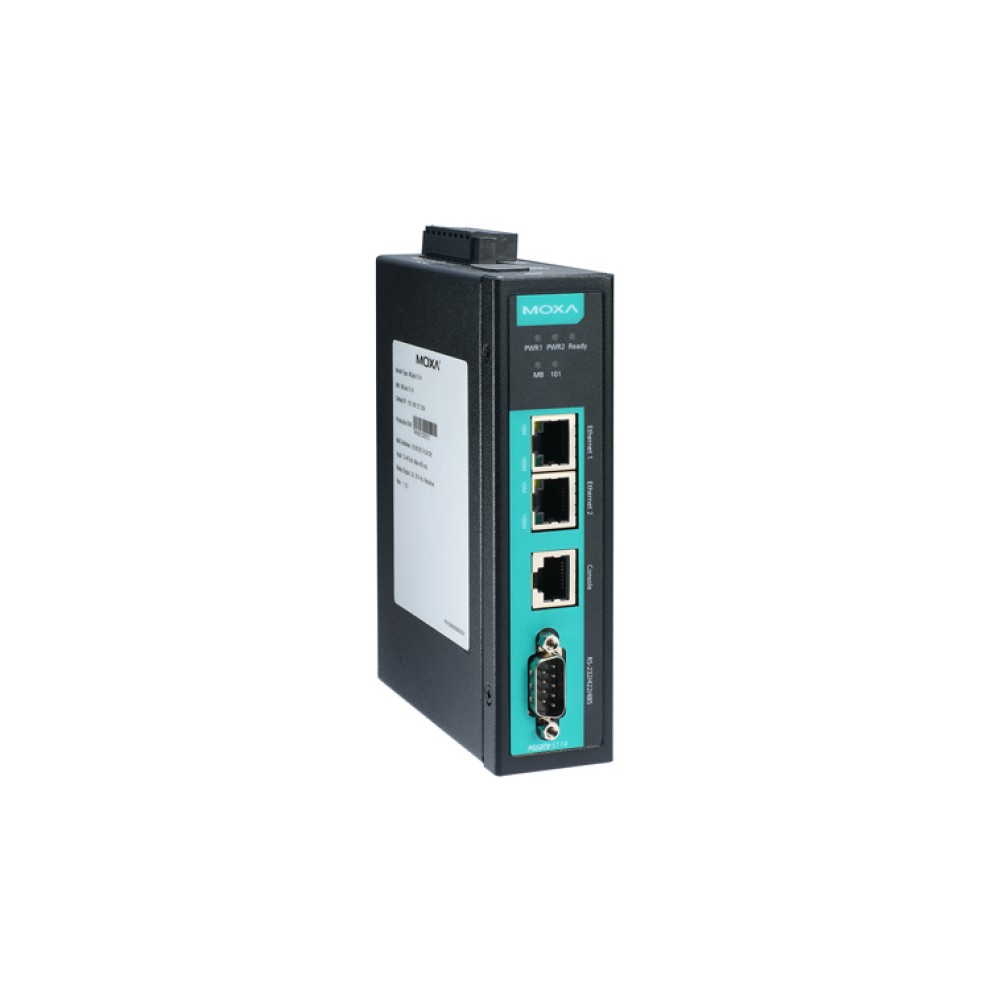

MGate 5114-T

MGate 5114は、Modbus RTU/ASCII/TCP、IEC 60870-5-101およびIEC 60870-5-104ネットワーク通信に必要な、イーサネットポート×2およびRS-232C/422/485シリアルポート×1をサポートする産業用イーサネットゲートウェイです。広く使用されている一般的なプロトコルを統合することにより、MGate 5114は、フィールドデバイスとパワーSCADA間で使用されるプロトコルの相違に直面したときに、さまざまな条件を満たすことのできる柔軟性を提供します。ModbusまたはIEC 60870-5-101デバイスをIEC 60870-5-104ネットワークに統合するために、MGate 5114をModbus master/client またはIEC 60870-5-101 masterとして使用して、データ収集およびIEC 60870-5-104システムとデータを交換します。

電力業界を中心に採用されているオープンな通信仕様であるIEC 60870-5の中でIEC60870-5-101は、レガシーシステムの変電所などでRS-232Cシリアル通信用の拡張プロトコルとして従来から使われています。一方、IEC60870-5-104は、SCADAや電力システムで使われるイーサネットベースTCP/IP用の伝送プロトコル仕様です。

Webコンソールによる簡単なコンフィギュレーション

MGate 5114シリーズには、コンフィギュレーションを容易にする設計がされたイラストのクイックセットアップガイドをサポートしています。クイックセットアップを使用すると、プロトコル変換モードに簡単にアクセス、およびいくつかのステップでコンフィギュレーションを完了できます。

Modbus RTU/ASCII/TCPプロトコルトラフィック監視

MGate 5114ゲートウェイは、特にインストレーション段階でのトラブルシューティングを容易にするためにModbus RTU/ASCII/TCP、IEC 60870-5-101、およびIEC 60870-5-104プロトコルトラフィック監視をサポートしています。トラフィックログは、一般的なトラブルシューティングツールであるWiresharkで見ることができることが重要です。この機能を使用すると、トラフィックを簡単に分析して根本原因をすばやく見つけることができます。

メンテナンス機能

MGate 5114ゲートウェイは、MGateのイベントを記録するシステムログ機能をサポートしています。その結果、ユーザーは、Webコンソールからログデータをリモートで簡単に確認できます。また、ゲートウェイは、ステータス監視と障害保護機能をサポートしています。ステータス監視機能は、デバイスの切断または応答しないときにPSCADA (パワーSCADA) に通知しますが、その場合、PSCADAは、各エンドデバイスのステータスを取得してからオペレーターに通知するためのアラームを発行します。
