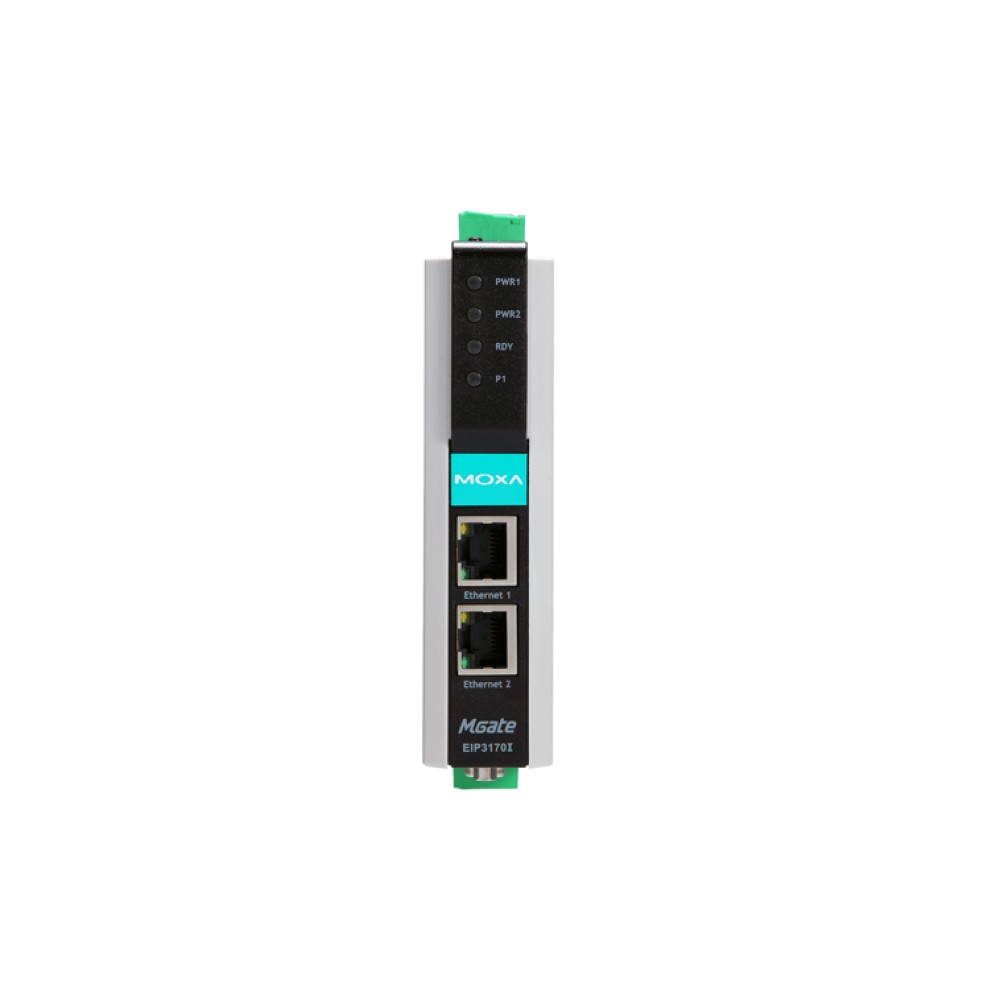

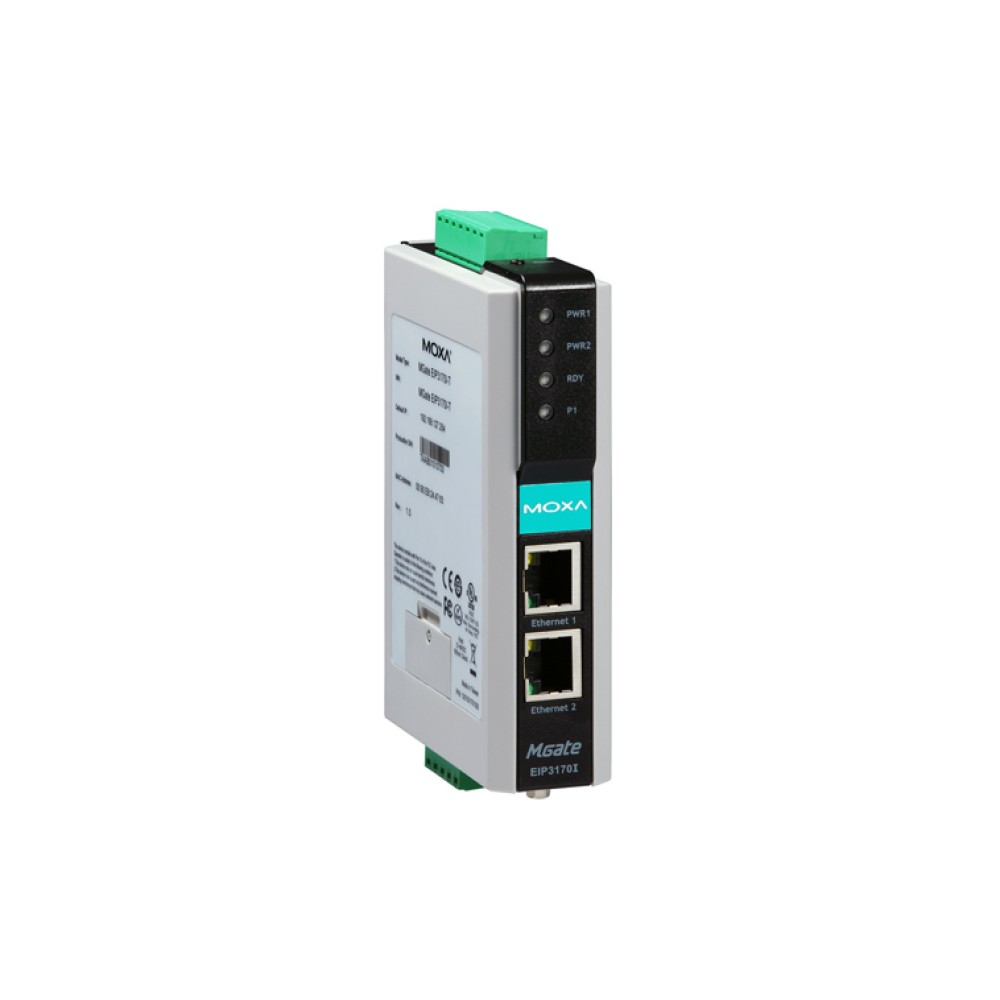

MGate EIP3170I-T

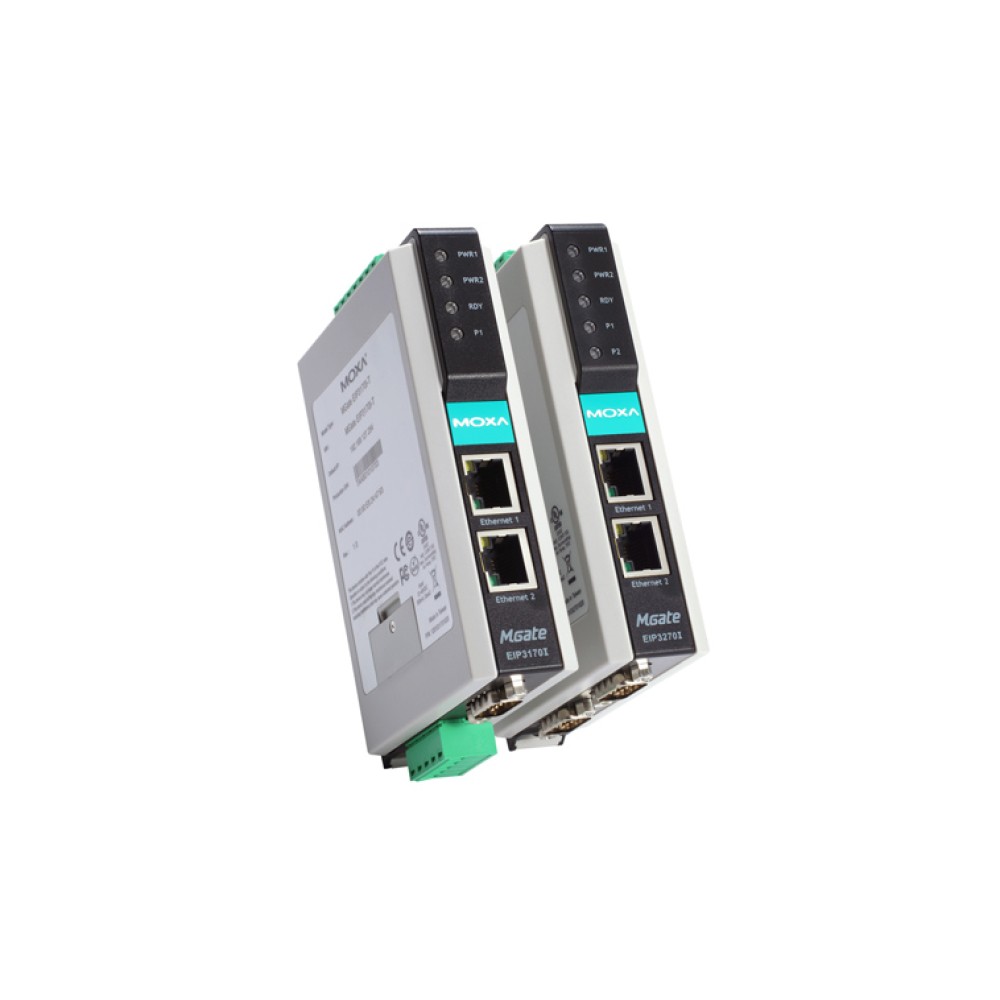

MGATE™ EIP3000シリーズ製品は、Allen Bradley PLCをEtherNet/IPネットワークに接続する必要があるユーザーのために、1または2ポートDF1 - EtherNet/IPプロトコル変換を提供します。また、PLCとSCADAソフトウェアを同じシステムに結合するための費用対効果に優れた方法を提供します。

DF1およびEtherNet/IP間のプロトコル変換

MGate™ EIP3000シリーズ製品は、リモートメンテナンス機能を使いAllen Bradley PLCを提供するためにDF1デバイスとEtherNet/IPデバイスを接続するために使用することができます。CIP上にPCCCオブジェクトをサポートすることによりMGate™ EIP3000は、Rockwell のイーサネットデバイスとシームレスに通信することができます。EIP3000プロトコルゲートウェイは、ユーザーがネットワークのサイズに応じて適切なゲートウェイを選択できる1または2シリアルポートのどちらかを備えています。

複数のEtherNet/IP接続をサポート

MGate™ EIP3000シリーズは、最大8 EtherNet/IPクライアントおよび同時に8 EtherNet/IPサーバーをサポートします。各クライアントは、1度に16リクエストを送信することができます。

容易なセットアップおよびトラフィック監視のためのWindowsユーティリティ

Moxaは、すべての MGate™製品で使用するための複数の言語をサポートするユーザーフレンドリーなWindowsユーティリティを提供します。また、ユーティリティは、EtherNet/IPおよびDF1プロトコルのトラフィック監視機能をサポートします。

シリアルリダイレクタ機能の提供

MGate™ EIP3000シリーズ製品は、DF1ネットワーク統合のためのオプションを追加できるシリアルリダイレクタ機能を備えています。シリアルリダイレクタ機能は、シリアルマスター (コマンドイニシエータ) のコマンドを他のポート上でシリアルスレーブ (コマンドエキゼキュータ) にリダイレクトすることができます。さらに、シリアルマスターは、EtherNet/IPクライアントまたは他のシリアルマスターによりDF1アーキテクチャまたはソフトウェアを変更せずに同時に実行できます。シリアルリダイレクタ機能を使用してEIP3000ゲートウェイは、最初にシングルシリアルマスターのために設計したDF1ネットワークの冗長バックアップコントロールまたはEtherNet監視を確立することができます。

ProCOM-複数のDF1およびEtherNet/IPデバイス通信のためのバーチャルシリアルポート

各MGate™ EIP3000ゲートウェイは、バーチャルシリアルポートをサポートします。リモートPCは、Moxaが提供するEIP3000のバーチャルシリアルポートへ接続するためのReal COMまたはTTYドライバーを使用します。RSLinxおよびSCADAシステムは、EIP3000ゲートウェイと通信するためにバーチャルCOMポートを使用することができます。バーチャルシリアルポート機能は、RSLinuxまたは幾つかのSCADAシステムに複数のDF1およびEtherNet/IPデバイスにプロトコルゲートウェイを通じて接続する機能を提供します。

プルハイ/ロー抵抗および終端抵抗の選択

シリアル信号の反射を防止するために終端抵抗を使用する時に電気信号が破損されないように正しくプルハイ/ロー抵抗を設定することが重要です。終端抵抗をセットしなくても、すべての環境に適合できますが必要なときにEIP3000は、終端およびプルハイ/ロー抵抗値をセットするためにパネルの底にDIPスイッチを備えています。

ビルトインアイソレーション

高電流のデバイスを組み込んだ複雑なデバイスネットワークは、電気放電、磁気ノイズ、またはコモンモード過渡電圧から電気信号の歪みの影響を受ける可能性があります。 MGate™シリーズ製品は、ビルトイン光アイソレーションを使用することにより、この問題を解決します。
