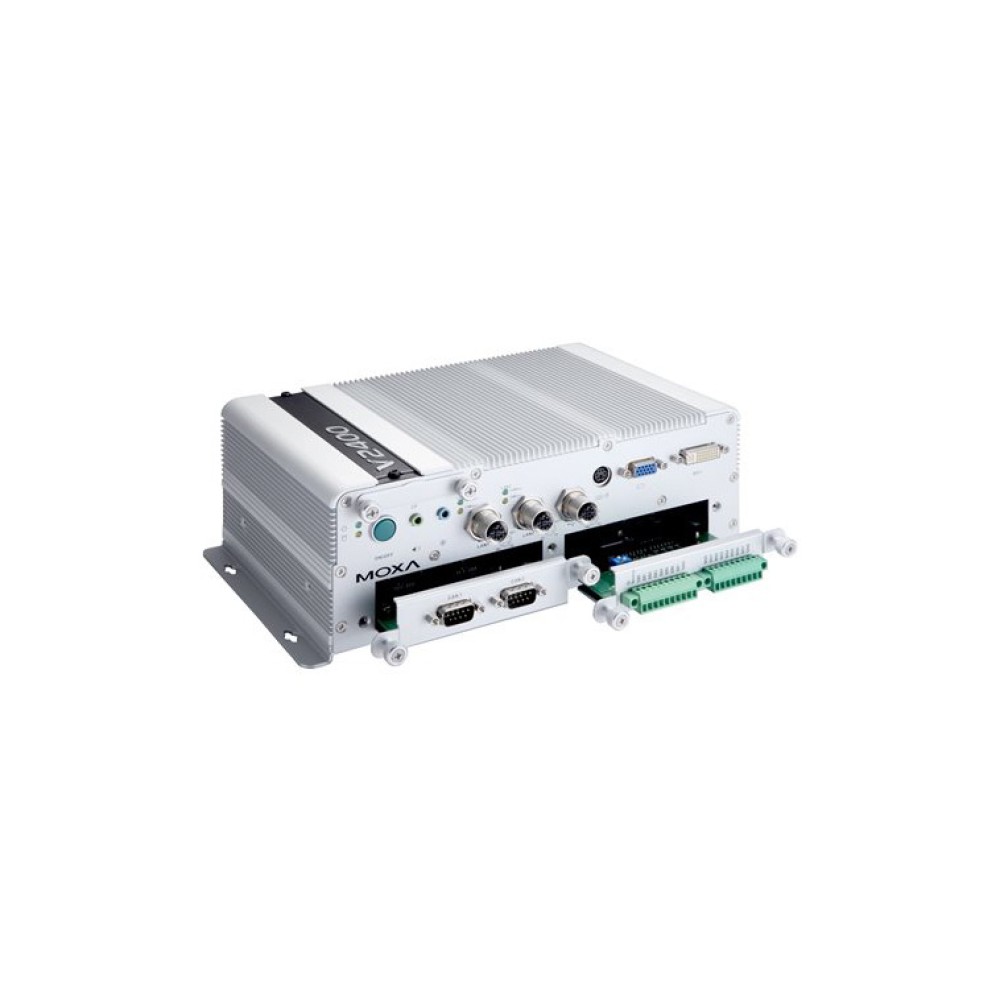

V2426-LX
MIRF(モバイル・インテリジェント・ルーティング・フレームワーク)を使いマーケットに素早く製品を提供
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- ハイグレードIntel Atom N270 1.6GHz x86プロセッサ
- DDR2 SODIMM ソケット、DDR2 533 最大2GB (max.)サポート
- デュアルの独立したディスプレイ(VGA + DVI-I)
- 2 10/100Mbpsイーサネットポート、M12コネクタ
- 4 RS-232C/422/485シリアルポート、非標準ボーレートサポート
- 4 シリアルポート、6 DI + 2 DO、3 USB 2.0ポート(Type A×2、M12×1)
- 2 拡張スロットモジュール(システムインテグレーションモジュール増設用)
- 鉄道アプリケーション用EN50155およびEN50121認証
- ハイスピード周辺装置用3 USB 2.0ポート
- 6 DI、2 DO
- CompactFlashソケット(ストレージ拡張用)
- 1 SATA-150コネクタ(ストレージ拡張用)
- EN50155認証
- Ready-to-run 組込LinuxまたはWindows Embedded Standard 2009 プラットフォーム
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
産業用x86 ready-to-run組込コンピュータ, Intel Atom N270, VGA, DVI-I, オーディオ, 2 LAN, 4 シリアルポート, 6 DI, 2 DO, 3 USB 2.0ポート, CompactFlash, 2 周辺拡張スロット
V2426シリーズ組込コンピュータは、Intel Atom N270 x86プロセッサベース4 RS-232C/422/485シリアルポート、デュアルギガビットLANポート、3 USB 2.0ホストを備えています。また、V2426コンピュータは、VGA、DVI-I出力を提供することにより、鉄道および様々な産業アプリケーションに最適です。デュアルイーサネットポートは、ネットワークリダンダンシのためのスピーディかつ信頼できるソリューションを提供することにより、データ通信および管理のための継続したオペレーションの実行を約束します。また、更なる便宜さとしてV2426コンピュータは、デジタル入出力デバイス接続に必要な6 DIおよび2 DOを備えています。更にCompactFlashソケット、SATAコネクタ、USBソケットを搭載したV2426コンピュータは、データバッファリングおよびストレージ拡張スロットを必要とする産業アプリケーションのための信頼性を提供します。
更に、V2426は、2つの周辺拡張スロットを含みモジュールの追加を必要とするアプリケーションに対して、柔軟なインテグレーションを提供できます。
V2426シリーズは、LinuxまたはWindows Embedded Standard 2009をプレインストールしているので、プログラマにフレンドリな環境で高度なバグのないアプリケーションソフトウェア開発を低コストで提供することができます。
| コンピュータ | |
| CPU | Intel Atom N270 1.6GHzプロセッサ |
|---|---|
| FSB | 533MHz |
| システムChipset | Intel 945GSE + ICH7-M |
| 拡張Bus | PCIインターフェースリザーブ |
| BIOS | 8Mbit Flash BIOS, PLCCタイプ, ACPI 機能サポート |
| システムメモリ | 1×200ピンDDR2 SODIMMソケットサポート(DDR2 533 最大2GB, ビルトイン1GB) |
| ストレージ拡張 | CFカード拡張用CompactFlashソケット, DMAモードによるCFタイプI/IIソケットサポート |
| USB | USB 2.0対応ホスト, タイプAコネクタ×2, システムブートアップサポート, M12コネクタ×1 |
| その他 | KB/MS : 1 PS/2インターフェース, Yケーブルを通して標準PS/2キーボードおよびマウスサポート オーディオ : ラインイン/ラインアウトインターフェース |
| OS(プレインストール) | Linux, Windows Embedded Standard 2009 |
| ストレージ | |
| ビルトイン | 2GBオンボード産業DOM(OSストアー用) |
| 拡張 | 1 SATA-150コネクタ(HDD拡張用) |
| ディスプレイ | |
| グラフィックコントローラ | Intel® Gen 3.5インテグレートグラフィックエンジン, 250MHzコアレンダークロックおよび200MHzコアディスプレイクロック @1.05-Vコア電圧 |
| ディスプレインターフェース | VGAインターフェース : DB-15Fコネクタ, 最大解像度2048×1536 DVIインターフェース : DVI-Iコネクタ(Chrontel CH7307 SDVO⇒DVIインターフェース), 最大解像度1600×1200 |
| イーサネットインターフェース | |
| ポート数 | 2 |
| コネクタ | M12 |
| 電磁アイソレーション保護 | 1.5 KV |
| LAN | 2 オートセンシング10/100Mbpsポート(M12) |
| シリアルインターフェース | |
| シリアル規格 | 4 RS-232C/422/485ポート, ソフトウェアセレクタブル(DB9/M) COM 1 ピン9信号 : N/C(デフォルトとして)選択可能(ジャンパーにより+5Vまたは+12V) |
| ESD保護 | 8KV(全信号) |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None, 奇数, 偶数, スペース, マーク |
| フロー制御 | RTS/CTS, XON/XOFF, RS-485制御用ADDC® (automatic data direction control) |
| ボーレート | 50bps ～ 921.6Kbps(非標準ボーレートサポート) |
| シリアル信号 | |
| RS-232C | TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4線 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2線 | Data+, Data-, GND |
| デジタル入力 | |
| チャンネル | 6, sourceタイプ |
| 入力電圧 | 0 ～ 30VDC |
| アイソレーション | 3KVオプティカルアイソレーション |
| ドライコンタクト | ロジックレベル0 : GNDに接続 ロジックレベル1 : オープン |
| ウェットコンタクト | ロジック0 : +3V max. ロジック1 : +10 ～ +30V(sourceからDI) |
| デジタル出力 | |
| チャンネル | 2, sinkタイプ |
| 出力電流 | Max. 20mA/チャンネル |
| アイソレーション | 3KV オプティカルアイソレーション |
| コネクタタイプ | 10ピンスクリュータイプターミナルブロック(6 DIポイント, 2 DOポイント, DI source, GND) |
| LED | |
| システム | 電源, ストレージ |
| LAN | 10M Act/Link×2, 100M Act/Link×2 |
| シリアル | TX×4, RX×4 |
| スイッチ&ボタン | |
| 電源スイッチ | on/off(フロントパネル) |
| リセットボタン | ウォームリブート(リアーパネル) |
| メカニカル | |
| ハウジング | アルミニウム |
| 重さ | 4kg |
| サイズ | 耳なし : 250×86×154mm 耳付 : 275×92×154mm |
| マウンティング | DINレール, ウォール, VESA |
| 環境 | |
| 動作温度 | 標準モデル : -25 ～ 55℃ ワイドモデル : -40 ～ 70℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保管温度 | 標準モデル : -20 ～ 80℃ ワイドモデル : -40 ～ 85℃ |
| 耐震動 | EN 50155規格 |
| 耐衝撃 | EN 50155規格 |
| 電源 | |
| 電源入力 | 12 ～ 48VDC(M12コネクタ) |
| 電力消費量 | 48W 4A @12VDC 2A @24VDC 1A @48VDC |
| 認証 | |
| 安全 | UL/cUL, LVD, CCC |
| EMC | CE, FCC, CCC, e Mark |
| グリーン製品 | RoHS, CRoHS, WEEE |
| 信頼性 | |
| 自動リブートトリガ | ビルトインWDT(watchdog timer) 1-255レベルタイム間隔システムリセットサポート, ソフトウェアプログラマブル |
| 保証 | |
| 保証期間 | 3年 |
| 詳細 | Moxa社 製品保証方針 |
ソフトウェア仕様
| Linux | |
| Kernelバージョン | 2.6.30 |
|---|---|
| プロトコルスタック | TCP, UDP, IPv4, SNMP V1, ICMP, ARP, HTTP, CHAP, PAP, SSH 1.0/2.0, SSL, DHCP, NTP, NFS, Telnet, FTP, PPP, PPPoE |
| ファイルシステム | EXT2 |
| システムユーティリティ | Bash, busybox, login, telnet, ftp, ssh, openbsdinetd, apt, apt-utils, dpkg, grub, udev Grep : NU grep, egrep, fgrep Minicom : フレンドリシリアル通信プログラム |
| サポートサービス& Daemons |
tftp/tftpd : Trivial fileトランスファプロトコルクライアント/サーバ usbmount : USB PnPサポート DHCP クライアント : dhcp3-クライアント cron : 定期的なバックグラウンド処理を管理 openbsd-inetd : TCPサーバマネージャプログラム |
| アプリケーション開発環境 | GNUが3.8.1を作成(GNUがプログラムのグループを維持するユーティリティを作成) 自動コンフィギュレーションスクリプトビルダ : autocon 2.13 Gcc : GNU C compiler g++ : GNU C++ compiler libc6-dev : GNU Cライブラリ(開発ライブラリおよびヘッダ) Perl : (Pratical Extraction and Report Language) Vim : Vi IMproved - エンハンスドvi エディタ |
| デバイスドライバ | Watchdog : ソフトウェアwatchdog |
| ディストリビューション | Debian Lenny 5.0 |
| Telnetd | telnetサーバdaemon |
| ftpd | FTPサーバdaemon |
| sshd | セキュアーシェルサーバ |
| apache | webサーバdaemon, PHPおよびXMLサポート |
| iptables | ファイアーウォールサービスマネジャ NAT : Network Address Translation |
| openvpn | virtual private network service manager |
| pppd | シリアルポートdaemon & PPPoE経由ダイアルイン/アウト PPPoE : イーサネット経由PPP |
| snmpd | snmpdエージェントdaemon |
| Windows Embedded Standard | |
| プロトコルスタック | DHCP, IPv4, DNS, IPsec, HTTP, TCP, UDP, ICMP, IGMP, ARP, TAPI, TSP, SNMP V2, NTP, ICS, PPP, CHAP, EAP, SNTP, Telnet, FTP, SMTP, PPPoE, PPTP, NetBIOS, remote Desktop Protocol 6.1 |
| ファイルシステム | NTFS |
| サポートサービス& Daemon |
Telnetサーバ : リモートコンピュータからユーザがTelnetサーバに接続することができる IIS Web Server : Webサイトの形成および管理が可能 Terminal Server : Microsoftターミナルサーバクライアントアプリケーション(mstsc.exe) COM+ Services : Microsoft Component Object Model(COM)およびMicrosoftトランザクションサーバ(MTS).の新しい進化 コンピュータブラウザサービス : マイクロソフトネットワーキングを通してWindowsによって受け入れるコンピュータブラウジング機能。ファイルと印刷共有サービスを受け入れて利用できるコンピュータのためにそのnetwork neighborhoodをブラウジングするクライアントマシンを可能にします。 Silverlight 2.0 : NETフレームワークを使用して複数のプラットフォームおよびブラウザを通してインターラクティブビデオを提供することにより豊かなアプリケーション事例および高い品質を供給するフリーランタイム Disk Management Services : ディスクおよびボリューム管理オペレーションのサポート。コンポーネントは、ディスクとボリュームへのキューおよびコンフィギュレーションの両方をベーシックおよびダイナミックに使用することができるコンポーネントオブジェクトモデル(COM)インターフェースを実装します。また、コンポーネントは、ストレージサブシステムにおいてディスクの着脱および他の変化を監視します。 Remote Registry Service : リモートユーザがこのコンピュータでレジストリ設定を変更することを可能にします。 Watchdog : ユーザ特定の時間間隔でCPUをリセットするハードウェア機能(Moxaライブラリ関数を呼び出すことによりトリガする) Enhanced Write Filter : 非揮発性(RAM)または非揮発性(ディスク)ストレージへのリダイレクトディスク書き込みオペレーション |
| アプリケーション開発環境 | Internet Explorer 7 : カスタマがインターネットまたはイントラネットに接続することができるInternet Explorer Webブラウザ(Inetcpl.cpl経由プロパティを参照してください) Windows メディアプレイヤ11 : エンドユーザと開発者のためにビデオ、CD、DVDを含むデジタルメディアのための再生機能。 ・Microsoft .Net Framework 3.5(CLRおよび.NETフレームワーククラスライブラリ) ・Active Directory Service Interface(ADSI)コア ・Active Template Library(ATL), ASP.NET 2.0 ・Certificate Request Client & Certificate Autoenrollment ・Common Control ライブラリ ・Common File Dialogs ・Direct3D, DirectPlay, DirectShowおよびDirect showフィルタ ・Distributed Transaction Coordinator(MSDTC) ・Event Log, Internet Explorer ・Mapi32ライブラリ ・Message Queuing(MSMQ)コア ・Microsoft Visual C++ Run Timeライブラリ ・電源管理ダイナミックリンクライブラリ ・Registryエディタ ・RPC ・Smart Card Cryptographicサービスプロバイダ ・USB 2.0コアドライバUSB .95または1.0対応 ・Windows API, スクリプトエンジンおよびWMI ・XMLペーパー仕様 |
前面

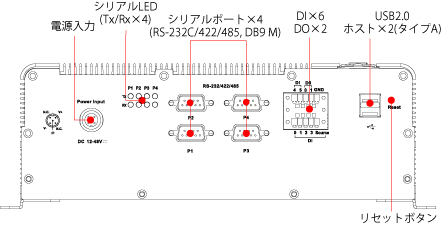

背面

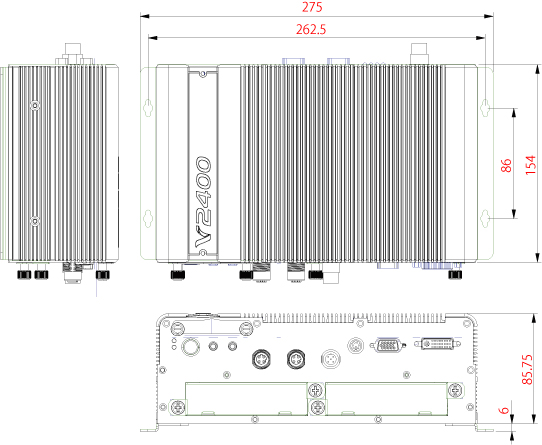

サイズ(単位 = mm)
組込ボックスコンピュータ
| V2426-XPE | 産業用x86 ready-to-run組込コンピュータ, Intel Atom N270, VGA, DVI-I, オーディオ, 2 LAN, 4 シリアルポート, 6 DI, 2 DO, 3 USB 2.0ポート, CompactFlash, 2周辺拡張用スロット, 動作温度 -25 ～ 55℃, Windows Embedded Standard 2009 |
|---|---|
| V2426-LX | 産業用x86 ready-to-run組込コンピュータ, Intel Atom N270, VGA, DVI-I, オーディオ, 2 LAN, 4 シリアルポート, 6 DI, 2 DO, 3 USB 2.0ポート, CompactFlash, 2周辺拡張用スロット, 動作温度 -25 ～ 55℃, Linux 2.6 |
| V2426-T-XPE | 産業用x86 ready-to-run組込コンピュータ, Intel Atom N270, VGA, DVI-I, オーディオ, 2 LAN, 4 シリアルポート, 6 DI, 2 DO, 3 USB 2.0ポート, CompactFlash, 2周辺拡張用スロット, 動作温度 -40 ～ 70℃, Windows Embedded Standard 2009 |
| V2426-T-LX | 産業用x86 ready-to-run組込コンピュータ, Intel Atom N270, VGA, DVI-I, オーディオ, 2 LAN, 4 シリアルポート, 6 DI, 2 DO, 3 USB 2.0ポート, CompactFlash, 2周辺拡張用スロット, 動作温度 -40 ～ 70℃, Linux 2.6 |
アクセサリ (オプション)
| FK-75125-01 | ハードディスクインストレーションパッケージ |
|---|---|
| DK-DC50131-01 | DINレールマウンティングキット |
拡張モジュール (オプション)
| EPM-3337 | ワイヤレスモジュールGSM, GPRS, EDGE, HSDPA, GPS, WLAN 802.11 a/b/g/n |
|---|---|
| EPM-3112 | 2 アイソレートCANポート, DB9コネクタ |
| EPM-3438 | 8 DIおよびDO, 3KV デジタルアイソレーション保護, 3KHzカウンタ |
| EPM-3032 | 2 アイソレートRS-232C/422/485ポート, DB9コネクタ |
| EPM-DK01-MPCI (coming soon) |
1スロットMini PCI拡張アダプタ, アンテナコネクタ |
| EPM-DK01-MPCIE (coming soon) |
1スロットPCI拡張アダプタ, アンテナコネクタ |
