Moxa

PT-G7728

IEC 61850-3 28ポートレイヤー2フルギガビットモジュラーマネージドイーサネットスイッチ

主な製品特長

  • IEC 61850-3 Edition 2 Class 2準拠
  • ワイド動作温度範囲:-40~85℃
  • ホットスワッパブルインターフェースと電源モジュールによりノンストップのオペレーションが可能
  • IEEE 1588ハードウェアタイムスタンプサポート
  • IEEE C37.238およびIEC 61850-9-4パワープロファイルサポート
  • IEC 62439-3 Clause 4 (PRP) およびClause 5 (HSR) 準拠
  • トラブルシューティングを容易にするGOOSEチェック
  • Power SCADA用のスイッチデータモデリングに基づくビルトインMMSサーバー

CE

UL

IEC 61850 IEEE1613

EN50121-4

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

PT-G7728シリーズモジュラースイッチは、4つの固定ポート、6つのインターフェースモジュールスロット、2つの電源モジュールスロットを含む最大28のギガビットポートを搭載し、電力や鉄道を含むさまざまなアプリケーションに十分な柔軟性を確保します。また、PT-G7728シリーズは、進化するネットワーク要件を満たす設計がされています。特に、スイッチをシャットダウンすることなくモジュールの変更、追加、取り出しができるホットスワッパブルなモジュール設計を含む、進化するネットワーク要件を満たす設計がされています。

複数のタイプのインターフェースモジュール (RJ45、SFP、PoE、PRP/HSR) と電源ユニット (DC24/48V、AC110/220V/VDC) により、異なる動作条件に合わせてさらに高い柔軟性を実現します。PT-G7728シリーズは、IEC 61850-3 Edition 2 Class 2規格に準拠しているので、デバイスが高レベルのEMI、衝撃、振動にさらされている場合でも、信頼性の高いデータ伝送を保証します。

イーサネットインターフェース
10/100/1000BaseT(X)ポート (RJ45コネクター)2
100/1000BaseSFPポート2
モジュール6
スロットのコンビネーションイーサネット, PoE+, PRP/HSRモジュールについてはLM-7000Hのデータシートを参照してください。
規格IEEE 802.3:10BaseT
IEEE 802.3u:100BaseT(X)および100BaseFX
IEEE 802.3ab:1000BaseT(X)
IEEE 802.3z:1000BaseX
IEEE 802.1D-2004:Spanning Tree Protocol
IEEE 802.1w:Rapid Spanning Tree Protocol
IEEE 802.1p:Class of Service
IEEE 802.1Q:VLAN Tagging
IEEE 802.1X:認証
IEEE 802.3ad:ポートトランク w/LACP
IEEE 802.3x:フロー制御
イーサネットソフトウェア機能
マネージメントIPv4/IPv6, SNMP Inform, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BOOTP, TFTP, LLDP, RARP, HTTP, HTTPS, Telnet, フロー制御, バックプレッシャフロー制御, ポートミラーリング, ファイバーチェック, Dying Gasp, SMTP, Syslog
MIBMIB-II, Ethernet-like MIB, Bridge MIB, P-BRIDGE MIB, Q-BRIDGE MIB, RSTP MIB, RMON MIB Groups 1, 2, 3, 9
フィルターIGMP v1/v2/v3, GMRP, GVRP, 802.1Q, QinQ VLAN
冗長プロトコルLink Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2, V-ON
セキュリティRADIUS, TACACS+, SSH, ポートロック, ブロードキャストストーム保護, MAB認証, Sticky MAC, アクセスコントロールリスト
タイムマネージメントNTP Server/Client, SNTP, IEEE 1588v2 PTP (ハードウェアベース)
変電所IEC 61850 QoS, GOOSE Check
産業用プロトコルEtherNet/IP, Modbus TCP
スイッチプロパティ
プライオリティキュー8
最大VLAN数512
VLAN ID範囲1~4094
IGMPグループ4096
MACテーブルサイズ16 K
パケットバッファサイズ12Mbits
ジャンボフレームサイズ9.6KB
シリアルインターフェース
コンソールポートMicro USB Type B
USBインターフェース
ストレージポートUSB Type A
電源パラメーター
入力電圧PWR-HV-P48をインストールした場合:
スイッチシステム用 110/220VDC/VAC
PoEシステム用 48VDC (PoE+デバイスには53~57VDCを推奨)

PWR-LV-P48をインストールした場合:
スイッチシステム用 24/48VDC
PoEシステム用 48VDC (PoE+デバイスには53~57VDCを推奨)

PWR-HV-NPをインストールした場合:
スイッチシステム用 110/220VDC/VAC

PWR-LV-NPをインストールした場合:
スイッチシステム用 24/48VDC
動作電圧PWR-HV-P48をインストールした場合:
スイッチシステム用 88~300VDC, 90~264VAC
PoEシステム用 46~57VDC

PWR-LV-P48をインストールした場合:
スイッチシステム用 18~72VDC
PoEシステム用 46~57VDC

PWR-HV-NPをインストールした場合:
スイッチシステム用 88~300VDC, 90~264VAC

PWR-LV-NPをインストールした場合:
スイッチシステム用 18~72VDC
入力電流PWR-HV-P48をインストールした場合:
PWR入力電流 (スイッチシステム)
最大 0.11A @ 110VDC
最大 0.06A @ 220VDC
最大 0.29A @ 110VAC
最大 0.18A @ 220VAC
EPS入力電流 (PoEシステム)
最大 0.53A @ 48VDC
(PoEデバイスの消費電力を除く)

PWR-LV-P48をインストールした場合:
PWR入力電流 (スイッチシステム)
最大 0.53A @ 24VDC
最大 0.28A @ 48VDC
EPS入力電流 (PoEシステム)
最大 0.53A @ 48VDC
(PoEデバイスの消費電力を除く)

PWR-HV-NPをインストールした場合:
PWR入力電流 (スイッチシステム)
最大 0.11A @ 110VDC
最大 0.06A @ 220VDC
最大 0.29A @ 110VAC
最大 0.18A @ 220VAC

PWR-LV-NPをインストールした場合:
PWR入力電流 (スイッチシステム)
最大 0.53A @ 24VDC
最大 0.28A @ 48VDC
メカニカル
IP保護等級IP30
サイズ443×44×280mm
重量3080g
取付19インチ ラックマウンティング
環境
動作温度-40~85℃
保管温度 (パッケージ含む)-40~85℃
相対湿度5~95% (結露なきこと)
規格と認証
EMCEN 55032/24
EMICISPR 32, FCC Part 15B Class A
EMSIEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
変電所IEC 61850-3 Edition 2.0 Class 2, IEEE 1613
鉄道EN 50121-4
安全EN 62368-1, UL 62368-1
MTBF
時間449,542時間
規格Telcordia (Bellcore), GB
保証
保証期間5年
詳細MOXA社 製品保証方針

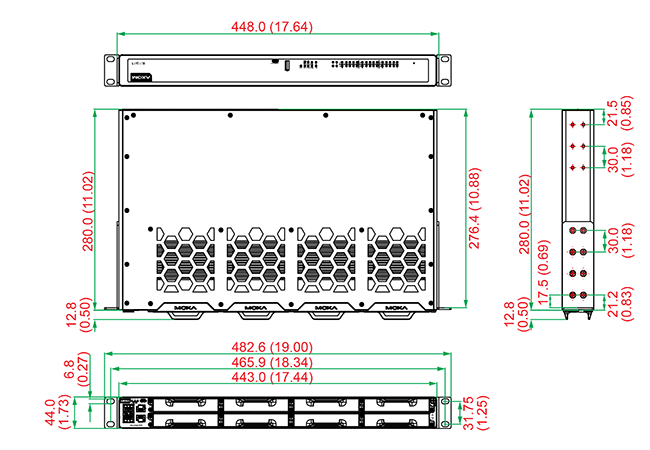

サイズ (単位 = mm)

PT-G7728 - サイズ
PT-G7728IEC 61850-3 Edition 2 Class 2準拠
28ポート レイヤー2 フルギガビットモジュラーマネージドイーサネットスイッチ
100/1000Base SFPスロット:2~26
10/100/1000BaseT(X)ポート RJ45コネクター:2~26
PoEポート, 10/100/1000BaseT(X) RJ45コネクター:0~24
動作温度:-40~85℃

アクセサリー (別売り)

ストレージキット
ABC-02-USBマネージドイーサネットスイッチおよびルーター用の設定バックアップ・復元、ファームウェアアップグレード
ログファイル保存ツール
動作温度:0~60℃
ABC-02-USB-Tマネージドイーサネットスイッチおよびルーター用の設定バックアップ・復元、ファームウェアアップグレード
ログファイル保存ツール
動作温度:-40~75℃
電源
PWR-HV-P48システム電源入力、リレー、PoE 電源入力付き電源モジュール (110/220 VAC/VDC)
PWR-LV-P48システム電源入力、リレー、PoE 電源入力付き電源モジュール (24/48 VDC)
PWR-HV-NPシステム電源入力、リレー付き電源モジュール (110/220 VAC/VDC)
PWR-LV-NPシステム電源入力、リレー付き電源モジュール (24/48 VDC)
LM-7000H モジュールシリーズ
LM-7000H-4GTX10/100/1000BaseT(X)ポート×4搭載 ギガビットイーサネットモジュール
LM-7000H-4GSFP100/1000BaseSFPスロット×4搭載 ギガビットイーサネットモジュール
LM-7000H-4GPoE10/100/1000BaseT(X) IEEE 802.3af/at PoE+ポート×4搭載 ギガビットイーサネットモジュール
LM-7000H-4TX10/100BaseT(X)ポート×4搭載 ファストイーサネットモジュール
LM-7000H-4PoE10/100BaseT(X) IEEE 802.3af/at PoE+ポート×4搭載 ファストイーサネットモジュール
LM-7000H-2GPHR100/1000BaseT(X) PRP/HSRまたは100/1000BaseSFP PRP/HSRコンボポート×2搭載 ギガビットイーサネットモジュール
動作温度:-40~75℃
SFPモジュール
SFP-1G1ポート ギガビットイーサネットSFPモジュール
SFP-1FE1ポート ファストイーサネットSFPモジュール
ソフトウェア
MXview-100MXviewライセンス (100ノード)
MXview-50MXviewライセンス (50ノード)
MXview-250MXviewライセンス (250ノード)
MXview-500MXviewライセンス (500ノード)
MXview-1000MXviewライセンス (1000ノード)
MXview-2000MXviewライセンス (2000ノード)
MXview Upgrade-50MXviewライセンス拡張 (50ノード)
