TAP-6226-TC-US-T

堅牢な鉄道沿線アプリケーション用ワイヤレスユニット(米国、ヨーロッパ鉄道用ワイヤレス認証取得),USバンド

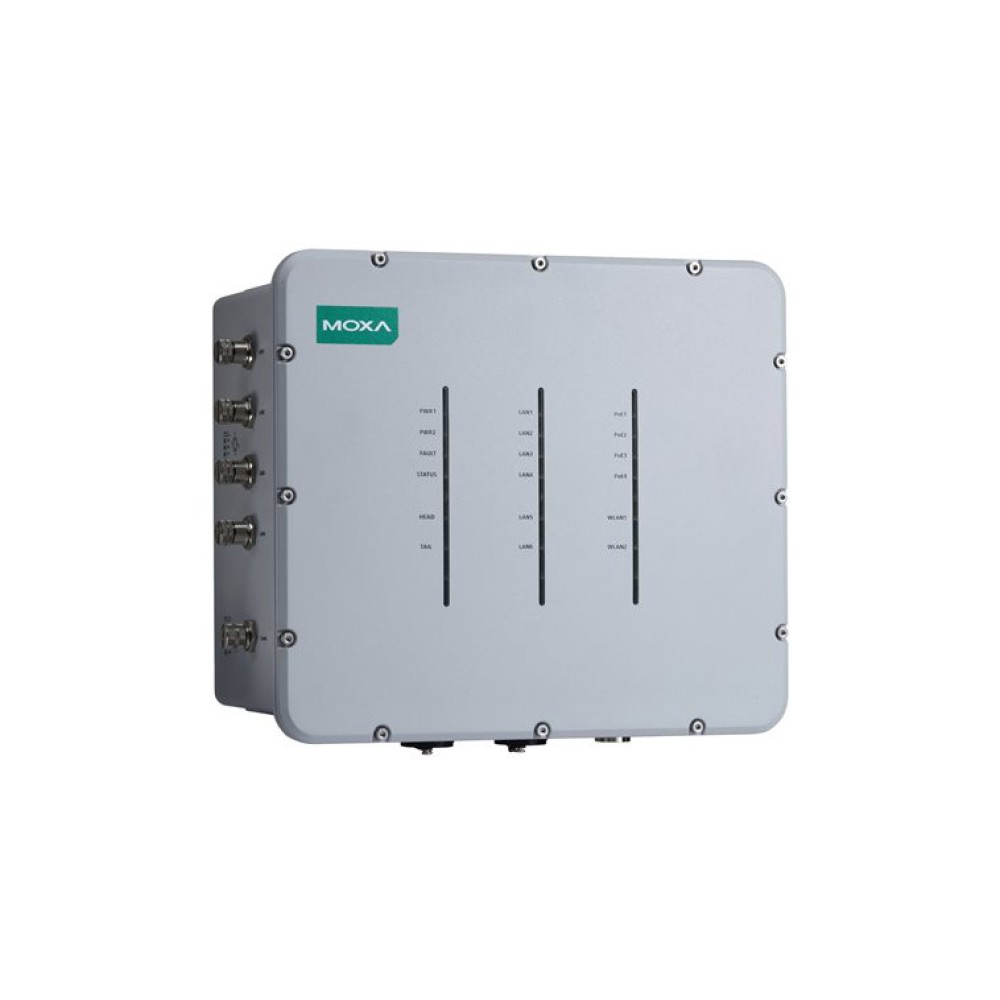

  • tap-6226-tc-us-t_01

販売終了

本製品は 販売を終了いたしました。

後継製品

主な製品特長

  • 2デュアルバンドワイヤレス、IEEE 802.11a/b/g準拠
  • 鉄道用準拠IP68保護等級ハウジング
  • コントローラーベースTurbo Roaming
  • Turbo Chainに使える2つのファイバポート、M12コネクター付4つのPoEポート
  • 長距離サポート高送信電力
  • -40～75℃動作温度範囲
  • EN 50155仕様の一部に準拠

FCC

CE

EX

UL

EN50121-4

カテゴリー
シリーズ

TAP-6226シリーズ 製品一覧

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

TAP-6226鉄道沿線用ワイヤレスユニットは、鉄道車両と地上間のワイヤレス通信用に設計されています。2つのアクセスポイント、マネージドファイバースイッチ、ワイドレンジのAC/DC電源を1つのボックスに収納したコンパクトかつ堅牢なワイヤレスユニットです。IP68保護等級ハウジングを採用したユニットは、過酷な天候に対応し、また、M12コネクターを装備することで衝撃や振動にも耐えることができます。TAP-6226は、通信ベースの列車制御 (CBTC) といったアプリケーションに最適な、高度なコントローラーベースのTurbo Roaming技術をサポートしています。同ユニットは、最大4台のPoEデバイスに電力を供給することができます。一方、MoxaのTurbo Chain技術を使った信頼性の高いLAN通信を提供します。尚、同ユニットは、米国とヨーロッパのWiFi認証を取得していますが、現在、日本向けには取得していません。海外の鉄道インフラには使用できます。

高度なモビリティおよび信頼性

  • コントロールベース Layer 3 Turbo Roaming
  • モバイルIPサポート
  • 2デュアルバンドワイヤレス：2.4GHzおよび5.1～5.9GHz
  • Turbo Chainサポート
  • WPA/WPA2および802.11iサポート
  • IEEE 802.1X/RADIUSサポート

交通輸送アプリケーション用に構築

  • アイソレーションされた110～220VDC/VAC電源入力
  • 高送信電力、400mW
  • 4つのPoEポートを通して電源供給
  • バックボーン設置用2つのファイバーSFPポート
  • ワイド温度範囲 (-40～75℃) およびIP68保護等級ハウジング
WLANインターフェース
規格IEEE 802.11a/b/gワイヤレスLAN
IEEE 802.11i ワイヤレスセキュリティ
IEEE 802.3 10BaseT
IEEE 802.3u 100BaseTX
IEEE 802.3af Power-over-Ethernet
IEEE 802.1D スパニングツリープロトコル
IEEE 802.1wラピッドSTP
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN
スペクトラム拡散変調DSSS：DBPSK、DQPSK、CCK
OFDM：BPSK、QPSK、16QAM、64QAM
802.11b：CCK @ 11/5.5Mbps、DQPSK @ 2Mbps、DBPSK @ 11Mbps
802.11a/g：64QAM @ 54/48Mbps、16QAM @ 36/24Mbps、QPSK @ 18/12Mbps、BPSK @ 9/6Mbps
運用チャネル (中心周波数)US：
2.41～2.462GHz (11チャネル)
5.18～5.24GHz (4チャネル)
5.26～5.825GHz (オプショナル)

EU：
2.412～2.472GHz (802.11abg、13チャネル)
5.18～5.24GHz (802.11a、4チャネル)
5.26～5.825GHz (オプショナル)

特別の周波数帯 (例えば、5.9GHz) については、お問合せください。

セキュリティSSIDブロードキャストイネーブル/ディセーブル
ファイアウォール：MAC/IP/プロトコル/ポートベースフィルタリング
64-bitおよび128-bit WEP暗号化、WPA/WPA2 個人および企業 (IEEE 802.1X/RADIUS、TKIPおよびAES)
送信レート802.11b：1、2、5.5、11Mbps
802.11a/g：6、9、12、18、24、36、48、54Mbps
TX送信出力802.11b：Typ.26±1.5dBm @ 1～11Mbps
802.11g：Typ.26±1.5dBm @ 6～24Mbps、Typ.25±1.5dBm @ 36Mbps、Typ.24±1.5dBm @ 48Mbps、Typ.23±1.5dBm @ 54Mbps
802.11a：Typ.26±1.5dBm @ 6～24Mbps、Typ.25±1.5dBm @ 36Mbps、Typ.24±1.5dBm @ 48Mbps、Typ.23±1.5dBm @ 54Mbps
RX感度802.11b：-97dBm @ 1Mbps、-94dBm @ 2Mbps、-92dBm @ 5.5Mbps、-90dBm @ 11Mbps
802.11g：-93dBm @ 6Mbps、-91dBm @ 9Mbps、-90dBm @ 12Mbps、-88dBm @ 18Mbps、-84dBm @ 24Mbps、-80dBm @ 36Mbps、-76dBm @ 48Mbps、-74dBm @ 54Mbps
802.11a：-93dBm @ 6Mbps、-89dBm @ 9Mbps、-89dBm @ 12Mbps、-85dBm @ 18Mbps、-83dBm @ 24Mbps、-79dBm @ 36Mbps、-75dBm @ 48Mbps、-74dBm @ 54Mbps
プロトコルサポート
ジェネラルプロトコルProxy ARP、DNS、HTTP、HTTPS、IP、ICMP、SNTP、TCP、UDP、RADIUS、SNMP v1/v2/v3、PPPoE、DHCP、STP/RSTP
APのみのプロトコルARP、BOOTP、DHCP、STP/RSTP (IEEE 802.1D/w)
インターフェース
外部アンテナ用コネクターN-type(F)
ファストイーサネットポート4、サイドケーブリング、M12 D-coded 4-pin(F)コネクター、10/100/1000BaseT(X) オートネゴシエーションスピード、半2重/全2重モード、オートMDI/MDI-Xコネクション、802.1af PoEパワーバジェット
コンソールポートM12 D-coded 5-pin(M)コネクター
ファイバーポート2 100BaseSFPスロット
ファイバーモジュール100Baseマルチモード1300nm波長、LCコネクター、4km送信 (50/125μmまたは62.5/125μm 800MHz-km @ 1300nm波長)
LED表示PWR1、PWR2、PoE1-4、FAULT、STATE、HEAD、TAIL、LAN1-6、WLAN1、WLAN2
メカニカル
ハウジングメタル、IP68保護等級
重さ10kg
サイズ322×1282×159mm
設置ウォールマウンティング
環境
動作温度-40～75℃
保管温度-40～85℃
相対湿度5～95% (結露なきこと)
電源
入力電圧110/220VDC/VAC (88～300VDC、85～64VAC)
コネクターM23
電源消費量AC入力：110～220VAC、50～60Hz、0.68A (最大)
DC入力：110～220VDC、50～60Hz、0.68A (最大)
最大74.8W
逆極性保護有
過電流保護有
規格および認証
安全UL 60950-1、EN 60950-1
EMCEN 301 489-1/17、FCC Part 15 Subpart B、EN 55022/55024
ラジオEN 300 328、EN 301 893
鉄道交通EN 50155※、EN 50121-1/4

EN50155仕様の部分に準拠

信頼性
MTBF (mean time between failures)TAP-6226-TC：382,735hrs
保証
保証期間5年
詳細MOXA社 製品保証方針

サイズ (単位 = mm)

TAP-6226-TC-US-T - サイズ
TAP-6226-TC-US-T堅牢な鉄道沿線アプリケーション用ワイヤレスユニット (USバンド)

オプショナルアクセサリー

ケーブル
CRF-N0429N-3MN-type(M) - N-type(M)
CFD400ケーブル
3m
A-CRF-NMNM-LL4-300N-type(M) - N-type(M)
LMR-400 Liteケーブル
3m
A-CRF-NMNM-LL4-600N-type(M) - N-type(M)
LMR-400 Liteケーブル
6m
A-CRF-NMNM-LL4-900N-type(M) - N-type(M)
LMR-400 Liteケーブル
9m
ターミネータ
A-TRM-50-NMターミネーションレジスタ
50ohms
N-type/M
アレスタ
A-SA-NMNF-01サージアレスタ
N-type(F) - N-type(M)
ワイヤレスLANアンテナ
ANT-WSB-ANF-092.4GHz
オムニダイレクションアンテナ
9dBi
N-type(F)
ANT-WSB-PNF-122.4GHz
ディレクショナル/パネルアンテナ
12dBi
N-type(F)
ANT-WSB5-PNF-185GHz
パネルアンテナ
18dBi
N-type(F)
ANT-WSB5-ANF-125GHz
オムニダイレクションアンテナ
12dBi
N-type(F)
ANT-WSB-PNF-182.4GHz
パネルアンテナ
18dBi
N-type(F)
ANT-WDB-ANM-05022.4/5GHz
デュアルバンドオムニダイレクションアンテナ
5/2dBi
N-type(M)
ANT-WDB-ANM-04072.4/5GHz
デュアルバンドオムニダイレクションアンテナ
4/7dBi
N-type(M)
ANT-WDB-ANF-04072.4/5GHz
デュアルバンドオムニダイレクションアンテナ
4/7dBi
N-type(F)
ANT-WDB-ANM-06092.4/5GHz
デュアルバンドオムニダイレクションアンテナ
6/9dBi
N-type(M)
ANT-WDB-ANF-06092.4/5GHz
デュアルバンドオムニダイレクションアンテナ
6/9dBi
N-type(F)
ANT-WDB-PNF-15182.4/5GHz
デュアルバンドパネルアンテナ
15/18dBi
N-type(F)
