TN-5524-8PoE-P24-CT-T
EN 50155 24ポートマネージドイーサネットスイッチ,8 PoEポート
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
- TN-4524A-16PoE-WV-CT-T
- TN-4524A-16PoE-WV-T
- TN-4516A-12PoE-4GPoE-WV-T
- TN-4516A-12PoE-4GPoE-WV-CT-T
- TN-4516A-12PoE-2GPoE-2GODC-WV-T
- TN-4516A-12PoE-2GPoE-2GODC-WV-CT-T
- TN-4528A-16PoE-4GPoE-WV-T
- TN-4528A-16PoE-2GPoE-2GODC-WV-T
- TN-4528A-16PoE-4GPoE-WV-CT-T
- TN-4528A-16PoE-2GPoE-2GODC-WV-CT-T
- TN-4520A-16PoE-4GPoE-WV-T
- TN-4516A-12PoE-2GPoE-2GTXBP-WV-CT-T
- TN-4512A-WV-CT-T
- TN-4528A-16PoE-2GPoE-2GTXBP-WV-CT-T
- TN-4512A-WV-T
- TN-4516A-WV-CT-T
- TN-4516A-WV-T
- TN-4516A-12PoE-2GPoE-2GTXBP-WV-T
- TN-4528A-16PoE-2GPoE-2GTXBP-WV-T
- TN-4520A-16PoE-4GPoE-WV-CT-T
主な製品特長
- 先進的なPoE管理機能
- IPv6 Ready logo認証取得 (IPv6 Logo Committee認証)
- 先進的なEN50155準拠車両アプリケーション向け産業用イーサネットスイッチ
- 異なる方針によるIPアドレス割当てのためのDHCP Option 82
- EtherNet/IPおよびModbus/TCP産業のイーサネットプロトコルサポート
- Turbo Ring、Turbo Chain (リカバリタイム < 20ms @ 250スイッチ)、RSTP/STPおよびMSTPネットワーク冗長性サポート
- IGMPスヌーピングおよびGMRPマルチキャストトラフィックフィルタリング
- ポートベースVLAN、IEEE 802.1Q VLANおよびGVRPによるネットワーク計画が容易
- QoS (IEEE 802.1p/1QおよびTOS/DiffServ) によるデターミニズムの向上
- IEEE 802.3ad、LACPによる最適な帯域幅の使用
- TACACS+、SNMPv3、IEEE 802.1X、HTTPSおよびSSHによるネットワークのセキュリティの強化
- SNMPv1/v2c/v3による異なるレベルのネットワーク管理
- RMONによる効率的なネットワーク監視および率先的な能力
- 予期せぬネットワークステータスを予防する帯域幅管理
- 認証を受けたMACアドレスだけがアクセスできるロックポート
- オンラインデバッキングのためのポートミラーリング
- e-mail、リレイ出力を通した障害の自動警報
- ラインスワップファーストリカバリ
- 接続したデバイスのIPアドレス自動検知
- ネットワーク管理ソフトウェアにおいてLLDPによるトポロジー自動の検出
- webブラウザ、Telnet/シリアルコンソール、CLI、Windowsユーティリティによる設定
- パネルマウントまたはDINレールマウント設置能力
- 産業用ネットワークマネージメントソフトウェア使用可能
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
ToughNet TN-5500シリーズ M12マネージドイーサネットスイッチは、鉄道車両、ビークルといった厳しい産業環境アプリケーション用として設計されています。TNシリーズスイッチは、振動および衝撃のある苛酷な環境でのオペレーションに耐え、信頼性のあるタイトかつ堅牢な接続が可能なM12や他のスクリューコネクターを使用しています。TN-5524-8PoEシリーズイーサネットスイッチは、8 IEEE 802.3af対応PoE (Power-over-Ethernet) ポートを含む24ファストイーサネットM12ポートを提供します。スイッチは、電力給電機器 (PSE) として分類され、ポート単位で最大15.4Wを提供します。また、IEEE 802.3af対応の監視カメラ、ワイヤレスアクセスポイント、IP電話といった受電機器 (PD) に対して電力を使用することができます。-40～75℃の拡張動作温度をサポートするワイド温度モデルも提供できます。TN-5500-PoEシリーズイーサネットスイッチは、EN 50155のエッセンシャルセクションの準拠、動作温度、電源入力、サージ、ESDおよび振動をカバーするので様々な産業アプリケーションに最適なスイッチです。
| テクノロジー | |
| 規格 | IEEE 802.3af Power-over-Ethernet (PoE) IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) IEEE 802.3xフロー制御 IEEE 802.1D-2004 スパニングツリープロトコル IEEE 802.1wラピッドSTP IEEE 802.1sマルチスパニングツリープロトコル IEEE 802.1Q VLAN Tagging IEEE 802.1p Class of Service IEEE 802.1X 認証 IEEE 802.3ad LACPによるポートトランク |
|---|---|
| プロトコル | IGMPv1/v2、GMRP、GVRP、SNMPv1/v2c/v3、DHCP Server/Client、DHCP Option 66/67/82、BootP、TFTP、SNTP、SMTP、RARPRMON、HTTP、HTTPS、Telnet、SSH、Syslog、EtherNet/IP、Modbus/TCP、SNMP Inform、LLDP、IEEE 1588 PTP V2、IPv6、NTP Server/Client、TACACS+ |
| MIB | MIB-II、Ethernet-like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB Group 1、2、3、9 |
| フロー制御 | IEEE802.3xフロー制御、バックプレッシャフロー制御 |
| スイッチプロパティ | |
| プライオリティキュー | 4 |
| VLAN利用数 (最大) | 64 |
| VLAN IDレンジ | VID 1～4094 |
| IGMPグループ | 256 |
| インターフェース | |
| ファストイーサネット | フロントケーブリング M12コネクター、10/100BaseT(X)オートネゴシエーションスピード、半2重/全2重モード、オートMDI/MDI-X接続 |
| コンソールポート | M12 A-coding 5ピン(M)コネクター |
| システムLED表示 | PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL |
| ポートLED表示 | 10/100M (ファストイーサネットポート)、PoE |
| アラーム接点 | 2 リレイ出力、1 M12 A-coding 5ピン(M)コネクター、電流容量 3A @ 30VDC |
| 電源 | |
| 入力電圧 | 24VDC (16.8～30VDC) |
| 入力電流 | Max.8.4 @ 24VDC |
| 過電流保護 | 有 |
| 接続 | M23コネクター |
| 逆極性保護 | 有 |
| メカニカル | |
| ハウジング | メタル、IP40保護 (未使用ポート用保護キャップオプション) |
| サイズ | 390×132×122.3mm |
| 重さ | TN-5524-8PoEシリーズ：:5,330g |
| 設置 | パネルマウンティングキット |
| 環境 | |
| 動作温度 | ワイド温度モデル：-40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 高度 | 最大 2000m |
| 規格および認証 | |
| 安全 | UL 508 (申請中) |
| EMI | FCC Part 15 Subpart B Class A、EN 55022 Class A |
| EMS | EN 61000-4-2 (ESD) Level 3 EN 61000-4-3 (RS) exceeds Level 3 EN 61000-4-3 (RS) Level 4 EN 61000-4-4 (EFT) Level 3 EN 61000-4-5 (サージ) Level 3 EN 61000-4-6 (CS) Level 3 EN 61000-4-8 EN 61000-4-11 |
| 鉄道輸送 (パネルマウンティング設置) | EN 50155、EN 50121-4 |
| 衝撃 | IEC 61373 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 61373 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

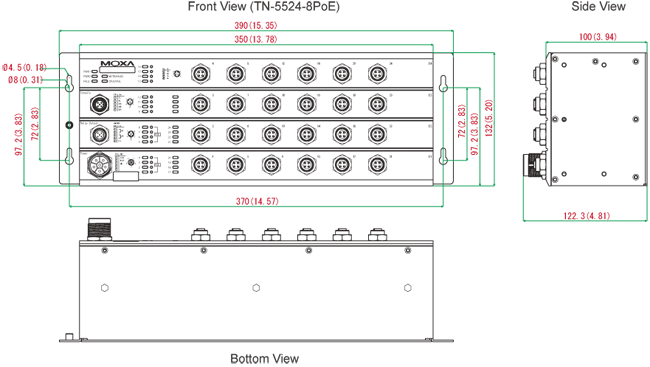

サイズ
| TN-5524-8PoE-P24-CT-T | EN 50155 24ポートマネージドイーサネットスイッチ,8 PoEポート |
|---|
オプショナルアクセサリー (別売り)
| ネットワーク管理ソフトウェア | |
| MXview | 産業ネットワーク管理ソフトウェア、50、100、250、500、1000または2000ノード |
|---|---|
| SNMP OPC Server Pro ソフトウェア | |
| EDS-SNMP OPC Server Pro | OPC serverソフトウェア (すべてのSNMPデバイスで動作) |
| バックアップコンフィギュレーター | |
| ABC-01-M12 | 設定バックアップおよび復元ツール ToughNetシリーズ EN 50155 マネージドイーサネットスイッチ用 M12コネクター 動作温度：0～60℃ |
TN-5524-8PoEシリーズ 製品一覧
| TN-5524-8PoE-P24-CT-T | EN 50155 24ポートマネージドイーサネットスイッチ,8 PoEポート |
| TN-5524-8PoE-P24-T | EN 50155 24ポートマネージドイーサネットスイッチ,8 PoEポート |
