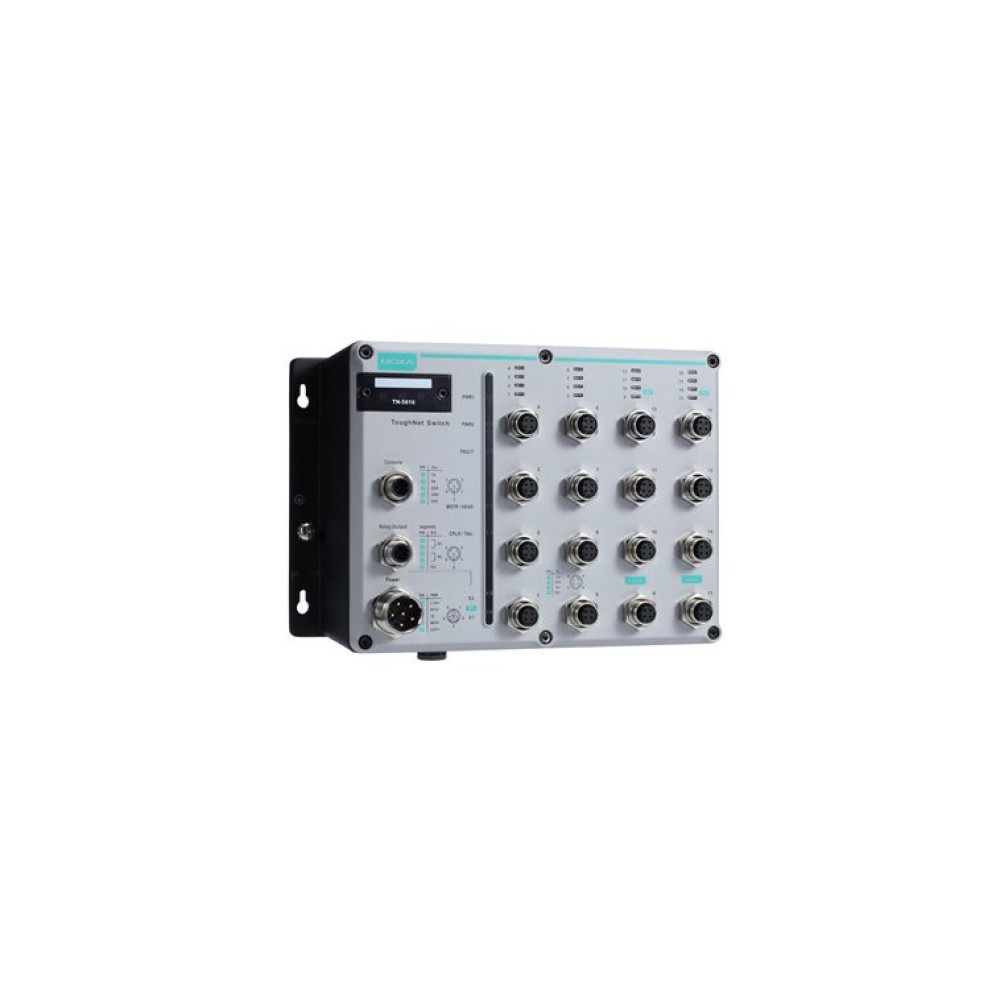

TN-5816ABP-WV-CT-T

EN 50155 16/16+2Gポート Layer 3 ギガビットマネージドイーサネットスイッチ

販売終了

本製品は 販売を終了いたしました。

主な製品特長

  • Layer 3スイッチングの機能性により大規模ネットワークを階層的なサブネットに分割し、また、データーと情報がネットワークを介して通信が可能
  • 先進的なEN 50155準拠Layer 3鉄道車両アプリケーションのための産業用イーサネットスイッチ
  • 異なる方針によるIPアドレス割当てのためのDHCP Option 82
  • Turbo Ring、Turbo Chain、RSTP/STP、MSTPネットワーク冗長性
  • IGMPスヌーピングおよびGMRPマルチキャストトラフィックフィルタリング
  • ポートベースVLAN、IEEE 802.1Q VLANおよびGVRPによるネットワーク計画が容易
  • EtherNet/IPおよびModbus/TCP産業イーサネットプロトコルサポート
  • QoS (IEEE 802.1p/1QおよびTOS/DiffServ) によるデターミニズムの向上
  • IEEE 802.3ad、LACPによる最適な帯域幅の使用
  • TACACS+、SNMPv3、IEEE 802.1X、HTTPSおよびSSHによるネットワークのセキュリティの強化
  • SNMPv1/v2c/v3による異なるレベルのネットワーク管理
  • RMONによる効率的なネットワーク監視および率先的な能力
  • 予期せぬネットワークステータスを予防する帯域幅管理
  • 認証を受けたMACアドレスだけがアクセスできるロックポート
  • オンラインデバッキングのためのポートミラーリング
  • e-mail、リレイ出力を通した障害の自動警報
  • ラインスワップファーストリカバリー
  • ネットワーク管理ソフトウェアにおいてLLDPによるトポロジー自動の検出
  • webブラウザ、Telnet/シリアルコンソールおよびWindowsユーティリティによる設定
  • パネルマウントまたはDINレールマウント設置機能
  • ネットワークループを防ぐループ保護

FCC

CE

EN50121-4

EN50155

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

ToughNet TN-5816A/5818Aスイッチは、ネットワークを介してアプリケーションの展開を促進するLayer 3ルーティング機能をサポートするハイパフォーマンスのLayer 3イーサネットスイッチです。M12および他のサーキュラーコネクターを使用するTN-5816A/5818Aスイッチは、振動と衝撃といった厳しい鉄道環境において信頼性のある接続を保証します。

4/36/48/72/96/110VDCの幅広い電源入力範囲を提供するだけでなく、TN-5816A/5818Aシリーズのデュアルのアイソレートされた電源入力の提供により通信システムの信頼性向上およびケーブル配線/配線コストを削減することが可能となります。さらに、TN-5818Aスイッチは、最大16ファストイーサネットM12ポートと4バイパスリレイポート、およびバイパスリレイ機能を備えた2ギガビットイーサネットポートを提供します。-40~75℃の動作温度範囲およびIP54保護等級の防水エンクロージャーは、過酷な環境での展開を可能にします。TN-5816A/5818Aシリーズイーサネットスイッチは、動作温度、電源入力電圧、サージ、ESD (静電気) およびや振動を網羅するEN 50155の重要なセクションに準拠しているので様々な産業用アプリケーションにスイッチに最適です。

テクノロジー
規格IEEE 802.3:10BaseT
IEEE 802.3u:100BaseT(X)
IEEE 802.3ab:1000BaseT(X)
IEEE 802.3x:フロー制御
IEEE 802.1D-2004:Spanning Tree Protocol
IEEE 802.1w:Rapid STP
IEEE 802.1s:Multiple Spanning Tree Protocol
IEEE 802.1Q:VLANタギング
IEEE 802.1p:Class of Service
IEEE 802.1X:認証
IEEE 802.3ad:LACPポートトランク機能
プロトコルIGMPv1/v2、GMRP、GVRP、SNMPv1/v2C/v3、DHCP Server/ Client、DHCP Option 66/67/82、BootP、TFTP、SNTP、SMTP、RARP、RMON、HTTP、HTTPS、Telent、SSH、Syslog、SNMP Inform、LLDP、IEEE 1588 PTP v2、NTP Server/Client、EtherNet/IP、Modbus/TCP
Layer 3スイッチングスタティックルーティング、RIP V1/V2、OSPF、VRRPルーティングリダンダンシ
MIBMIB-II、Ethernet-like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB Group 1、2、3、9
フロー制御IEEE 802.3xフロー制御、バックプレッシャフロー制御
スイッチプロパティ
プライオリティキュー4
VLAN利用数 (最大)64
VLAN IDレンジVID 1~4094
IGMPグループ256
インターフェース
ファストイーサネットフロントケーブル、M12 D-coded 4ピン(F)コネクター、10/100BaseT(X)オートネゴシエーションスピード、半2重/全2重モード、オートMDI/MDI-Xコネクション
ギガビットイーサネットダウンケーブリング、M12 X-coded 8ピン(F)コネクター、10/100/1000BaseT(X)オートネゴシエーションスピード、半2重/全2重モード、オートMDI/MDI-Xコネクション、バイパスリレイ機能
コンソールポートM12 Aコーディング 5ピン(M)コネクター
システムLED表示PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL
ポートLED表示10/100M (ファストイーサネットポート)、10/100/1000M (ギガビットイーサネットポート)
アラームコンタクト2 リレイ出力 1 M12 Aコーディング 5ピン(M)コネクター、電流容量 1A @ 30VDC
電源
デュアル入力電圧WV:24~110VDC (16.8~137.5VDC)
入力電流TN-5816Aシリーズ:TBD
TN-5818Aシリーズ:TBD
過電流保護
接続M23コネクター
逆極性保護
メカニカル
ハウジングメタル、IP54保護等級 (未使用のポート用保護キャップ装着オプション)
サイズTN-5816Aシリーズ:250×175.8×115mm
TN-5818Aシリーズ:250×181.4×115mm
重さTN-5816Aシリーズ:TBD
TN-5818Aシリーズ:TBD
設置パネルマウント、DINレールマウント (オプションキット:DK-DC50131)
環境
動作温度-40~75℃
保管温度-40~85℃
相対湿度5~95% (結露なきこと)
高度最大 2000m
規格および認証
安全UL 508 (申請中)
EMIFCC Part 15 Subpart B Class A、N 55022 Class A
EMSEN 61000-4-2 (ESD) Level 3
EN 61000-4-3 (RS) Level 4
EN 61000-4-4 (EFT) Level 3
EN 61000-4-5 (サージ) Level 3
EN 61000-4-6 (CS) Level 3
EN 61000-4-8
鉄道輸送(パネルマウンッティング設置用) EN 50155、EN 50121-4
衝撃IEC 61373
落下IEC 60068-2-32
振動IEC 61373
保証
保証期間5年
詳細MOXA社 製品保証方針

サイズ (単位 = mm)

TN-5816Aシリーズ
TN-5816Aシリーズ - サイズ
TN-5818Aシリーズ
TN-5818Aシリーズ - サイズ
TN-5816ABP-WV-CT-TEN 50155 16/16+2Gポート Layer 3 ギガビットマネージドイーサネットスイッチ

オプショナルアクセサリー (別売り)

MXviewMoxa産業用ネットワークマネージメントソフトウェア50、100、250、500、1000または2000ノード
EDS-SNMP OPC ServerすべてのSNMPデバイスで動作するOPC Serverソフトウェア
ABC-01-M12TNシリーズマネージドイーサネットスイッチ用設定バックアップおよび復元ツール
動作温度:0~60℃
