TN-5818-2GTXBP-MV-HV-T
EN 50155 16/16+2Gポート Layer 3 ギガビットマネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 大規模ネットワークを階層的なサブネットに分割しまた、データーと情報がネットワークを介して通信を可能にするLayer 3スイッチング機能性
- IPv6 Ready logo認証取得 (IPv6 Logo Committee認証済み)
- 先進的なEN50155準拠Layer 3鉄道車両アプリケーション向け産業用イーサネットスイッチ
- 異なる方針によるIPアドレス割当てのためのDHCP Option 82
- EtherNet/IPおよびModbus/TCP産業イーサネットプロトコルサポート
- Turbo Ring、Turbo Chain、RSTP/STP、MSTP*ネットワークリダンダンシ
- IGMPスヌーピングおよびGMRPマルチキャストトラフィックフィルタリング
- ポートベースVLAN、IEEE 802.1Q VLANおよびGVRPによるネットワーク計画が容易
- QoS (IEEE 802.1p/1QおよびTOS/DiffServ) によるデターミニズムの向上
- IEEE 802.3ad、LACPによる最適な帯域幅の使用
- SNMPv3、IEEE 802.1X、HTTPSおよびSSHによるネットワークのセキュリティの強化
- SNMPv1/v2c/v3による異なるレベルのネットワーク管理
- RMONによる効率的なネットワーク監視および率先的な能力
- 予期せぬネットワークステータスを予防する帯域幅管理
- 認証を受けたMACアドレスだけがアクセスできるロックポート
- オンラインデバッキングのためのポートミラーリング
- e-mail、リレイ出力を通した障害の自動警報
- ラインスワップファーストリカバリ
- 接続したデバイスのIPアドレス自動検知
- ネットワーク管理ソフトウェアにおいてLLDPによるトポロジー自動の検出
- webブラウザ、Telnet/シリアルコンソール、CLI Windowsユーティリティによるコンフィギュレーション
- パネルマウントまたはDINレールマウントインストレーション能力
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

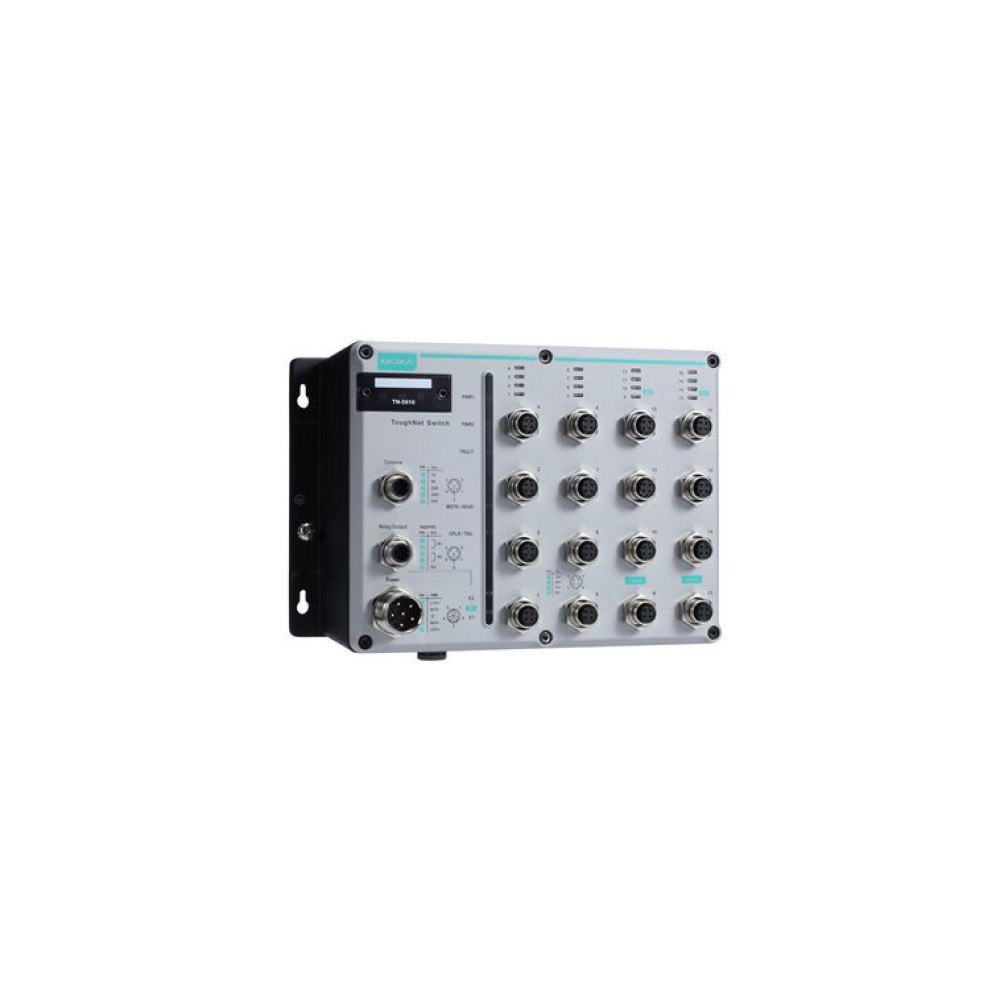

ToughNet TN-5816/5818スイッチは、ネットワークを介してアプリケーションの展開を促進するLayer 3ルーティング機能をサポートするハイパフォーマンス、Layer 3イーサネットスイッチです。TN-5816/5818スイッチは、振動と衝撃といった厳しい鉄道環境において信頼性のある接続を保証するM12タイプサーキュラーコネクターを使用しています。
TN-5816/TN-5818スイッチは、12/24/36/48VDC、72/96/110VDCまたは110/220VDC/VACのワイドな電源入力を提供します。デュアルのアイソレートされたリダンダント電源は、通信システムの信頼性の向上およびケーブリング/配線コストを削減させます。2バイパスリレイポートを含む最大16ファーストイーサネットM12ポート、更にバイパスリレイの機能性を備え、2イーサネットインターフェースギガビットのオプショナルポートを提供します (TN-5816シリーズ)。また、-40～75℃のワイド温度拡張モデルも提供可能です。TN-5816/TN-5818シリーズイーサネットスイッチは、EN50155/50121-4要件に準拠するので様々な鉄道産業アプリケーションに最適です。
| 技術 | |
| 規格 | IEEE 802.3：10BaseT IEEE 802.3u：100BaseT(X) IEEE 802.3ab：1000BaseT(X) IEEE 802.3x：フロー制御 IEEE 802.1D-2004：スパニング・ツリー・プロトコル IEEE 802.1w：Rapid STP IEEE 802.1s：Multiple Spanning Tree Protocol IEEE 802.1Q：VLANタギング IEEE 802.1p：Class of Service IEEE 802.1X：認証 IEEE 802.3ad：LACPポートトランク機能 |
|---|---|
| プロトコル | IGMPv1/v2、GMRP、GVRP、SNMPv1/v2C/v3、DHCP Server/Client、DHCP Option 66/67/82、BootP、 TFTP、SNTP、SMTP、RARP、RMON、HTTP、HTTPS、Telent、SSH、Syslog、LLDP、IEEE 1588 PTP V2、Modbus/TCP、IPv6、NTP Server/Client |
| Layer 3スイッチング | スタティックルーティング、RIP V1/V2、OSPF、VRRPルーティングリダンダンシ |
| MIB | MIB-II、Ethernet-like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB Group 1、2、3、9 |
| フロー制御 | IEEE802.3xフロー制御、 バックプレッシャフロー制御 |
| スイッチプロパティ | |
| プライオリティキュー | 4 |
| VLAN利用数 (最大) | 64 |
| VLAN IDレンジ | VID 1～4094 |
| IGMPグループ | 256 |
| インターフェース | |
| ファストイーサネット | フロントケーブル、M12コネクター、10/100BaseT(X)自動ネゴシエーションスピード、半2重/全2重モード、自動MDI/MDI-Xコネクション |
| ギガビットイーサネット | ダウンケーブリング、M12コネクター、10/100/1000BaseT(X)自動ネゴシエーションスピード、半2重/全2重モード、自動MDI/MDI-Xコネクション、(バイパスリレイ機能の有無に関わらず) |
| コンソールポート | M12 Aコーディング 5ピン(M)コネクター |
| システムLED表示 | PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL |
| ポートLED表示 | 10/100M (ファーストイーサネットポート)、10/100/1000M (ギガビットイーサネットポート) |
| アラームコンタクト | 2 リレイ出力 1 M2 Aコーディング 5ピン(M)コネクター 電流容量 3A @ 30VDC |
| ロータリスイッチ | IPアドレス最後の3桁の設定 |
| 電源 | |
| 入力電圧 | LV：12/24/36/48VDC (8.4～60VDC) MV：72/96/110VDC (50.4～154VDC) HV：110/220VDC/VAC (88～300VDC、85～264VAC) |
| 入力電流 | TN-5816シリーズ： 0.793A @ 24VDC、0.302A @ 72VDC、0.203A @ 110VDC、0.465A @ 110VAC、0.286A @ 220VAC TN-5818-2GTXBPシリーズ： 1.016A @ 24VDC、0.39A @ 72VDC、0.253A @ 11VDC、0.569A @ 110VAC、0.338A @ 220VAC |
| 過電流保護 | 有 |
| 接続 | M23コネクター |
| 逆極性保護 | 有 |
| メカニカル | |
| ケース | メタル、IP54保護 (未使用のポート：保護キャップ装着) |
| サイズ | TN-5816シリーズ：250×175.8×116.3mm TN-5818-2GTXBPシリーズ：250×181.4×116.3mm |
| 重さ | TN-5816シリーズ：2900g TN-5818-2GTXBPシリーズ：3002g |
| 取付 | パネルマウント、DINレールマウント (オプションキット) |
| 環境 | |
| 動作温度 | 標準温度モデル：0～60℃ ワイド温度モデル：-40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 認証 | |
| 安全 | UL 508 (申請中) |
| EMI | FCC Part 15 Subpart B Class A、N 55022 Class A |
| EMS | EN 61000-4-2 (ESD) Level 3 EN 61000-4-3 (RS) Level 4 EN 61000-4-4 (EFT) Level 3 EN 61000-4-5 (サージ) Level 3 EN 61000-4-6 (CS) Level 3 EN 61000-4-8 EN 61000-4-11 EN 61000-4-12 |
| 交通管制 | NEMA TS2 (申請中)、e-Mark (申請中) |
| 鉄道 | (パネルマウント取付に適用) EN 50155、EN 50121-3-2、EN 50121-4 |
| 衝撃 | IEC 61373 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 61373 |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | Moxa社 製品保証方針 |
| TN-5818-2GTXBP-MV-HV-T | Layer 3 ギガビットマネージドイーサネットスイッチ 10/100BaseT(X)M12ポート×16 10/100BaseT(X)ポート (バイパスリレー機能付き)×4 10/100/1000BaseT(X)M12ポート (バイパスリレー機能付き)×2 デュアル電源入力 (72/96/110VDC、88～300VDCまたは85～264VAC) 動作温度：-40～75℃ |
|---|
