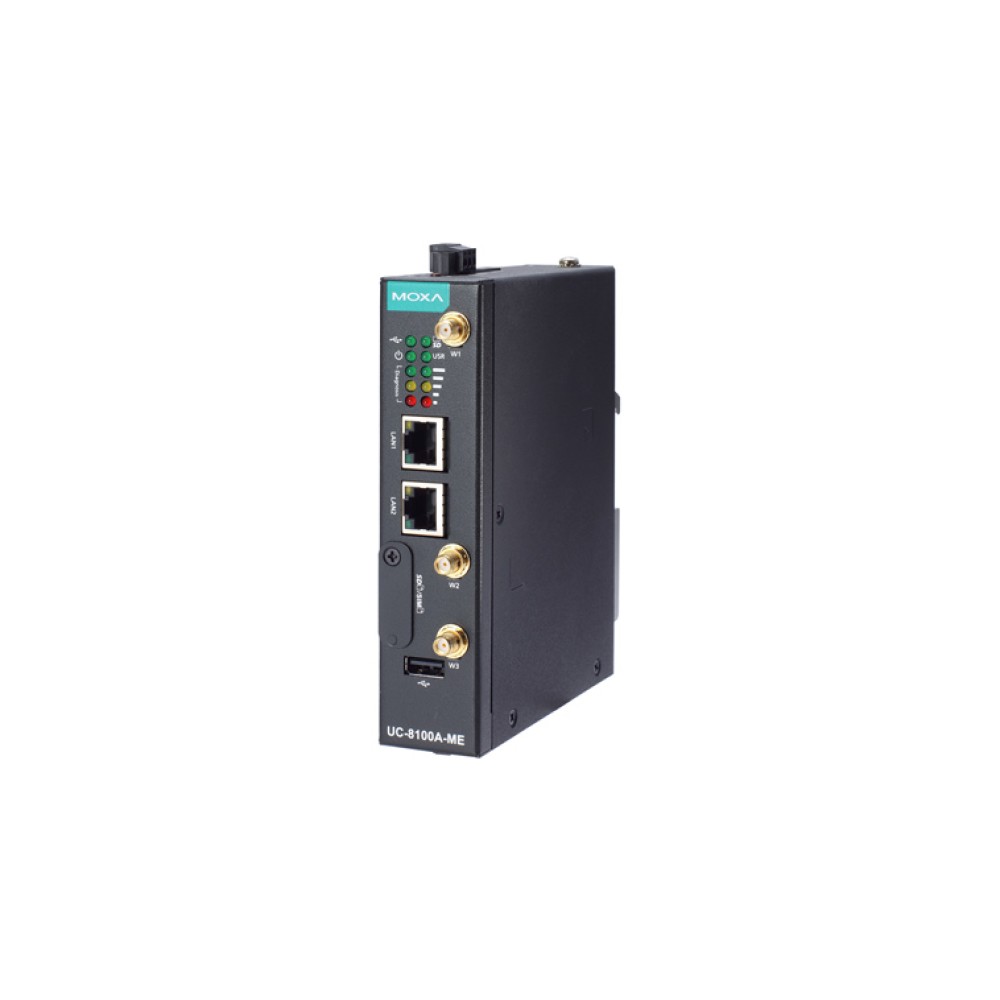

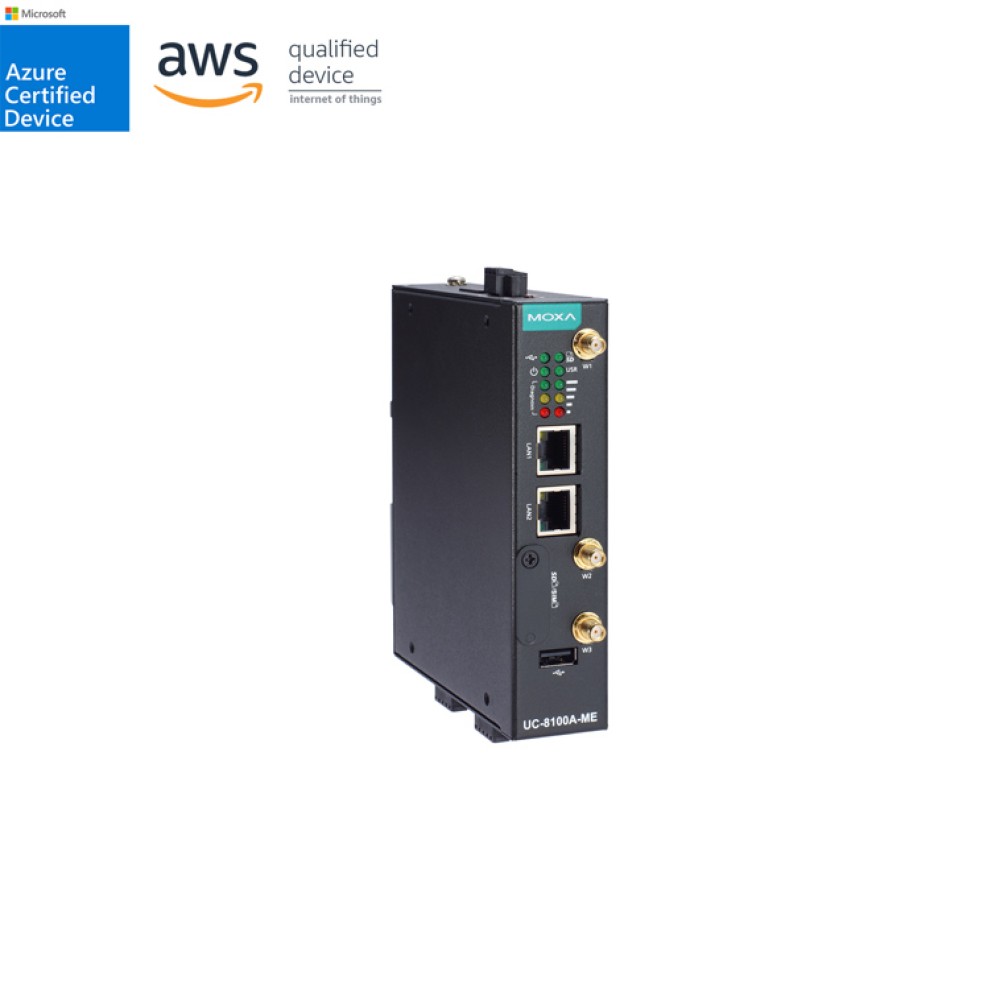

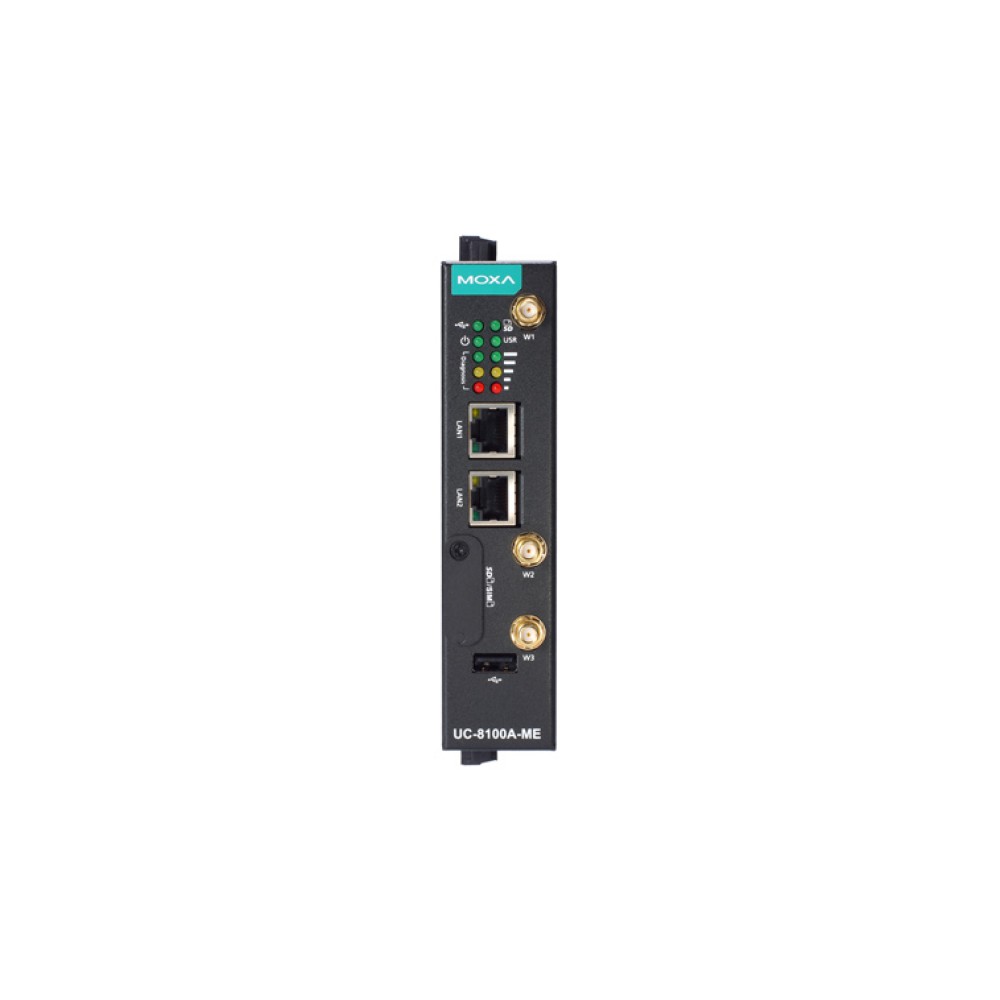

UC-8112A-ME-T-LX-AP
Arm Cortex-A8 1GHz IIoTゲートウェイ,ビルトインLTE Cat.4および-40～70℃温度範囲,LTE：APAC地域
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- Armv7 Cortex-A8 1000MHzプロセッサー
- 10年間の長期サポートを保証するMoxa産業用Linux
- デュアルオートセンシング10/100Mbpsイーサネットポート
- ストレージ拡張用SDスロット
- 容易なインストレーションおよびメンテナンスを実現するプログラマブルLEDとプログラマブルボタン
- ワイヤレスモジュール用ミニPCIeスロット
- LTE対応、-40～70℃のワイド温度範囲
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
UC-8100A-ME-Tコンピューティングプラットフォームは、組み込みデータ収集アプリケーションのために設計されています。コンピューターは、デュアルRS-232C/422/485シリアルポート、デュアル10/100Mbpsイーサネットポート、およびセルラーモジュールをサポートするMini PCIeソケットを備えています。これらの多目的な機能により、ユーザーは、UC-8100A-ME-Tをさまざまな複雑な通信ソリューションに効率的に適応できます。
UC-8100A-ME-Tは、エネルギー監視システムでの使用に最適化されたCortex-A8プロセッサーを中心に構築されていますが、さまざまな産業ソリューションにも広く適用可能です。柔軟なインターフェースオプションにより、この小さな組み込みコンピューターは、フィールドサイトでのデータ収集と処理のために必要な信頼性と安全性の高いゲートウェイであると共に、他の多くの大規模な導入に最適な通信プラットフォームです。
ワイド温度およびLTE対応モデルの提供が可能です。すべてのユニットはテスティングチャンバーで徹底的にテストされ、LTE対応のコンピューティングプラットフォームは、ワイド温度に対応するため過酷な環境でのアプリケーションに適することが証明されています。
UC-8112A-ME-T-LX-US, UC-8112A-ME-T-LX-EU, UC-8112A-ME-T-LX-APは、電波法からUS, EUおよび一部アジアパシフィック向けの製品となります。日本国内においてはご使用いただけません。
| コンピューター | |
| CPU | Armv7 Cortex-A8 1GHz |
|---|---|
| 事前インストールOS | Moxa Industrial Linux (Debian 9, Kernel 4.4) |
| DRAM | 1GB DDR3 |
| ストレージ事前インストール | 8GB eMMC |
| ストレージスロット | SDスロット×1 |
| コンピューターインターフェース | |
| USB 2.0 | USB 2.0 hosts×1, type-Aコネクター |
| コンソールポート | RS-232C (TxD, RxD, GND), 4ピンヘッダ出力 (115200, n, 8, 1) |
| 拡張スロット | UC-8112A-ME-T-LX：mPCIeスロット×1 |
| SIM数 | 1 |
| SIMフォーマット | Mini |
| ボタン | リセットボタン |
| シリアルポート | RS-232C/422/485ポート×2, ソフトウェアセレクタブル (ターミナルブロック) |
| セルラーアンテナコネクター | SMA×2 |
| GPSアンテナコネクター | SMA×1 |
| LED表示 | |
| システム | 電源×1 プログラマブル×1 SDスロット×1 USB×1, 診断×3 |
| ワイヤレス信号強度 | セルラー/Wi-Fi×3 |
| イーサネットインターフェース | |
| イーサネットポート | オートセンシング10/100Mbpsポート (RJ45コネクター)×2 |
| 磁気絶縁保護 | 1.5kV (ビルトイン) |
| シリアルインターフェース | |
| データビット | 5, 6, 7, 8 |
| パリティ | None, 奇数, 偶数, スペース, Mark |
| ストップビット | 1, 1.5, 2 |
| ボーレート | 300bps～921.6kbps |
| 信号 | |
| RS-232C | TxD, RxD, RTS, CTS, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w | Data+, Data-, GND |
| RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
| セルラーインターフェース | |
| バンドオプション (US) | UC-8112A-ME-T-LX-US：LTE Band 2 (1900MHz) /LTE Band 4 (1700MHz) /LTE Band 5 (850MHz) /LTE Band 13 (700MHz) /LTE Band 17 (700MHz) UC-8112A-ME-T-LX-US：UMTS/HSPA 850MHz/1900MHz |
| バンドオプション (EU) | UC-8112A-ME-T-LX-EU：LTE Band 1 (2100MHz) /LTE Band 3 (1800MHz) /LTE Band 5 (850MHz) /LTE Band 7 (2600MHz) /LTE Band 8 (900MHz) /LTE Band 20 (800MHz) UC-8112A-ME-T-LX-EU：UMTS/HSPA 850MHz/900MHz/1900MHz/2100MHz |
| バンドオプション (APAC) | UC-8112A-ME-T-LX-AP：LTE Band 1 (2100MHz) /LTE Band 3 (1800MHz) /LTE Band 5 (850MHz) /LTE Band 7 (2600MHz) /LTE Band 8 (900MHz) /LTE Band 28 (700MHz) UC-8112A-ME-T-LX-AP：UMTS/HSPA 850MHz/900MHz/1900MHz/2100MHz |
| GPSインターフェース | |
| レシーバタイプ | 72チャネル u-blox M8 engine GPS/GLONASS/Galileo |
| 精度 | ポジション：2.5m CEP SBAS：2.0m CEP |
| 支援 | Aidedスタート：3sec コールドスタート：26sec |
| 感度 | コールドスタート：-148dBm トラッキング：-164dBm |
| タイムパルス | 0.25Hz～10MHz |
| 電源 | |
| 入力電流 | 700mA @ 12VAC |
| 入力電圧 | 12～36VDC |
| 消費電力 | 6W |
| 信頼性 | |
| アラートツール | 外部 RTC (real-time clock) |
| 自動リブートトリガ | 外部 WDT (watchdog timer) |
| メカニカル | |
| サイズ | 141×125.6×33 mm |
| ハウジング | メタル |
| インストレーション | DINレールマウンティング, ウォールマウンティング (オプションキット) |
| 重量 | 550g |
| 環境 | |
| 相対湿度 | 5～95% (結露なきこと) |
| 動作温度 | UC-8112A-ME-T-LX：-40～85℃ UC-8112A-ME-T-LX-AP：-40～70℃ UC-8112A-ME-T-LX-US：-40～70℃ UC-8112A-ME-T-LX-EU：-40～70℃ |
| 保管温度 (パッケージ含) | -40～85℃ |
| 衝撃 | IEC 60068-2-27 |
| 振動 | 2 Grms @ IEC 60068-2-64, ランダム波, 5-500 Hz, 1 hr/axis (USBデバイス接続なし) |
| 規格および認証 | |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80MHz to 5 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 kV IEC 61000-4-8 PFMF |
| 安全 | UL 62368-1, EN 62368-1 |
| ハザードロケーション | Class I Division 2, ATEX, IECEx |
| グリーン製品 | RoHS, CRoHS, WEEE |
| MTBF | |
| 時間 | UC-8112A-ME-T-LX：868,326時間 UC-8112A-ME-T-LX-US：677,570時間 UC-8112A-ME-T-LX-EU：677,570時間 UC-8112A-ME-T-LX-AP：677,570時間 |
| 規格 | Telcordia (Bellcore) Standard TR/SR |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
外観図
サイズ (単位 = mm)
| UC-8112A-ME-T-LX-AP | CPU：1GHz RAM：1GB ストレージ：8GB LTE：APAC地域 動作温度：-40～85℃ |
|---|
UC-8112A-ME-T-LX-US, UC-8112A-ME-T-LX-EU, UC-8112A-ME-T-LX-APは、電波法からUS, EUおよび一部アジアパシフィック向けの製品となります。日本国内においてはご使用いただけません。
UC-8100A-ME-Tシリーズ 製品一覧
| UC-8112A-ME-T-LX | Arm Cortex-A8 1GHz IIoTゲートウェイ,ビルトインLTE Cat.4および-40～70℃温度範囲 |
| UC-8112A-ME-T-LX-US | Arm Cortex-A8 1GHz IIoTゲートウェイ,ビルトインLTE Cat.4および-40～70℃温度範囲,LTE：US地域 |
| UC-8112A-ME-T-LX-EU | Arm Cortex-A8 1GHz IIoTゲートウェイ,ビルトインLTE Cat.4および-40～70℃温度範囲,LTE：EU地域 |
| UC-8112A-ME-T-LX-AP | Arm Cortex-A8 1GHz IIoTゲートウェイ,ビルトインLTE Cat.4および-40～70℃温度範囲,LTE：APAC地域 |
