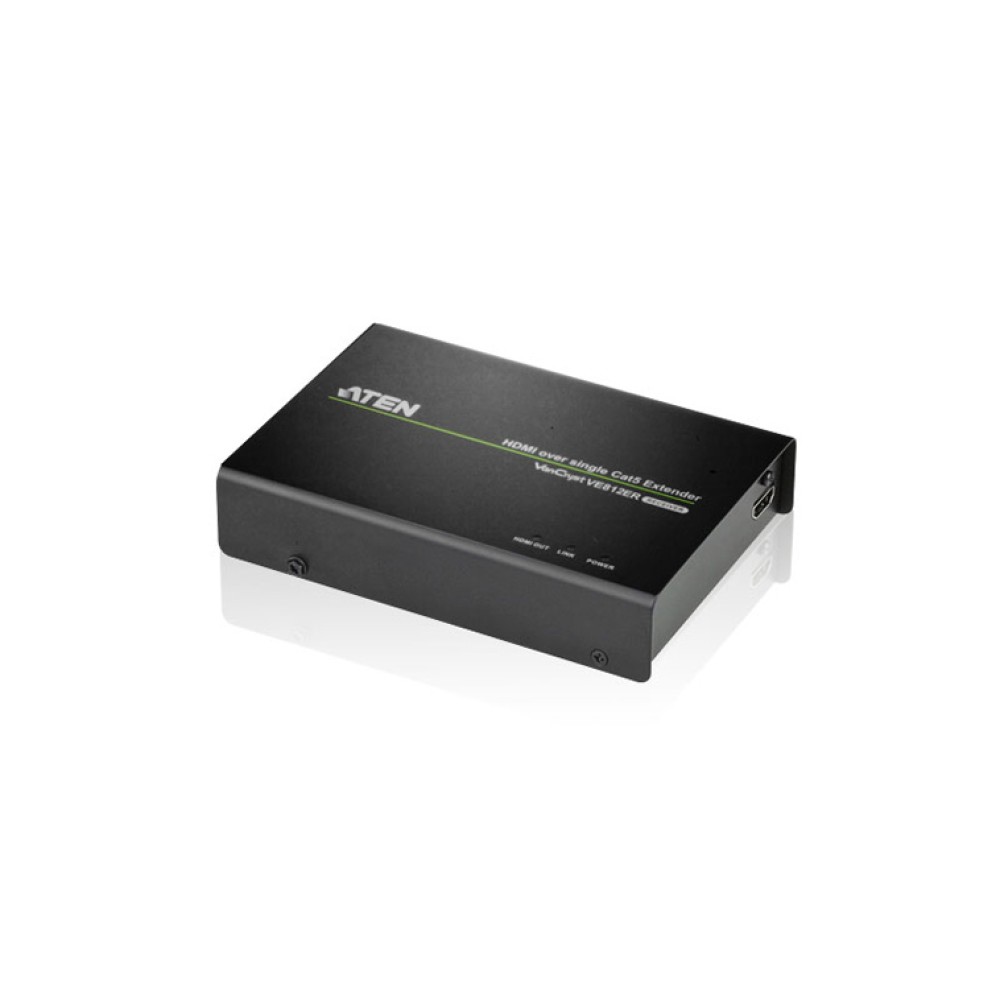

VE812ER

HDMIツイストペアケーブルエクステンダー(4K対応)

販売終了

本製品は販売を終了いたしました。

主な製品特長

HDBaseT対応製品用レシーバ
ツイストペアケーブル1本で長距離伝送可能なHDBaseT(Class A)準拠
HDMI(3D, Deep Color、HDCP(*1)準拠
アンチジャミング－ HDBaseT技術を使用して、高品質ビデオ送信の際の電波干渉を低減
解像度(延長距離) －カテゴリ5e/6ケーブル使用時最大1080p(150m)
EDIDエキスパート機能－自動でEDIDを最適化
バンド幅－最大340MHz対応で、高性能ビデオ表示が可能
Dolby True HD および DTS HD Master Audio対応
8KV/15KV静電放電防止機能搭載 (接触電圧8KV、空中電圧15KV)

※ STPケーブルのご使用を推奨します。

*1) モニタのHDCPのバージョンに依存します。

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

VE812ERは、HDBaseT対応製品用のHDMIレシーバです。
※VE812ERはロングリーチ専用製品です。

本製品はHDBaseT Class A規格に準拠し、HDBaseT Class A対応トランスミッタ(*1)とカテゴリ5e/6ケーブル1本で接続することで、HDMI信号を1080pで最大150m延長できます。また、HDMI(3D、Deep Color、およびHDCP(*2)準拠。さらに、リモートEDIDパススルー機能搭載で、HDMIディスプレイにとって最適な画質を確保することができます。

[適用シーン]

• 店頭または展示会におけるデジタルサイネージ
• 公共の場における情報配信(ニュース、飛行機・列車の時刻表や運行状況表示)
• スポーツの大会
• 映画館や講堂
• 教室や企業の訓練施設

*1) ATEN製対応HDBaseTトランスミッタ：VS1814T/VS1818T、VE812T、VM8514
*2) モニタのHDCPのバージョンに依存します。

ビデオ出力
インターフェース	HDMIタイプA　メス×1
インピーダンス	100 Ω
最大距離	ディスプレイとの最大距離： 2 m
オーディオ
出力	HDMIタイプA　メス×1
コネクタ
ユニット間	TBD
ビデオ
解像度/距離	カテゴリ5e/6ケーブル使用時：150m (1080p)
最大データ伝送速度	10.2 Gbps
最大ピクセルクロック	340 MHz
規格準拠	HDMI (3D、Deep Color、HDCP *1、CEC
最大距離	カテゴリ5e/6ケーブル使用時：1080p (150m)
LED
ビデオ出力	グリーン×1 (点灯：HDCP対応、点滅：HDCP非対応) *1
電源	電源/リンク：グリーン×1
電源入力
電源アダプタ	型番：0AD8-0605-24EGまたは0AD8-0605-24MG 入力：AC 100～240V 50/60Hz 出力：DC5.3V 2.4A
電源
コネクタ	DC電源ジャック×1
消費電力	4.5 W
動作環境
動作温度	0～50℃
保管温度	-20～60℃
湿度	0～80％ RH、結露なきこと
ケース
ケース材料	メタル
重量	0.41 kg ( 0.9 lb )
サイズ(W×D×H)	142×103×30 mm
同梱品
同梱品	電源アダプタ×1 マウントキット×1 クイックスタートガイド×1
対応製品
対応VanCryst製品	《HDMIケーブル抜け防止ホルダー》 2X-EA12
対応ケーブル	《HDMIケーブル》 2L-7D02H-1 《カテゴリ6 STPケーブル》 2L-NS06xxxシリーズ
注意
注意	*1 モニタのHDCPのバージョンに依存します。

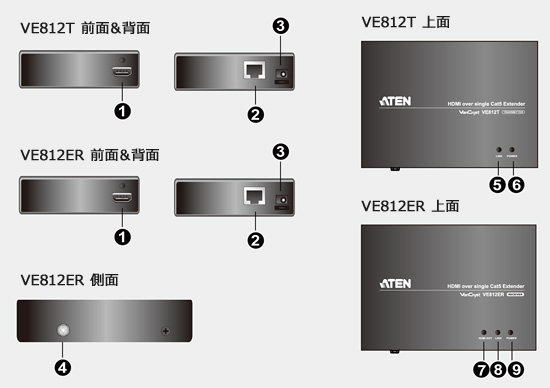

製品各部名称

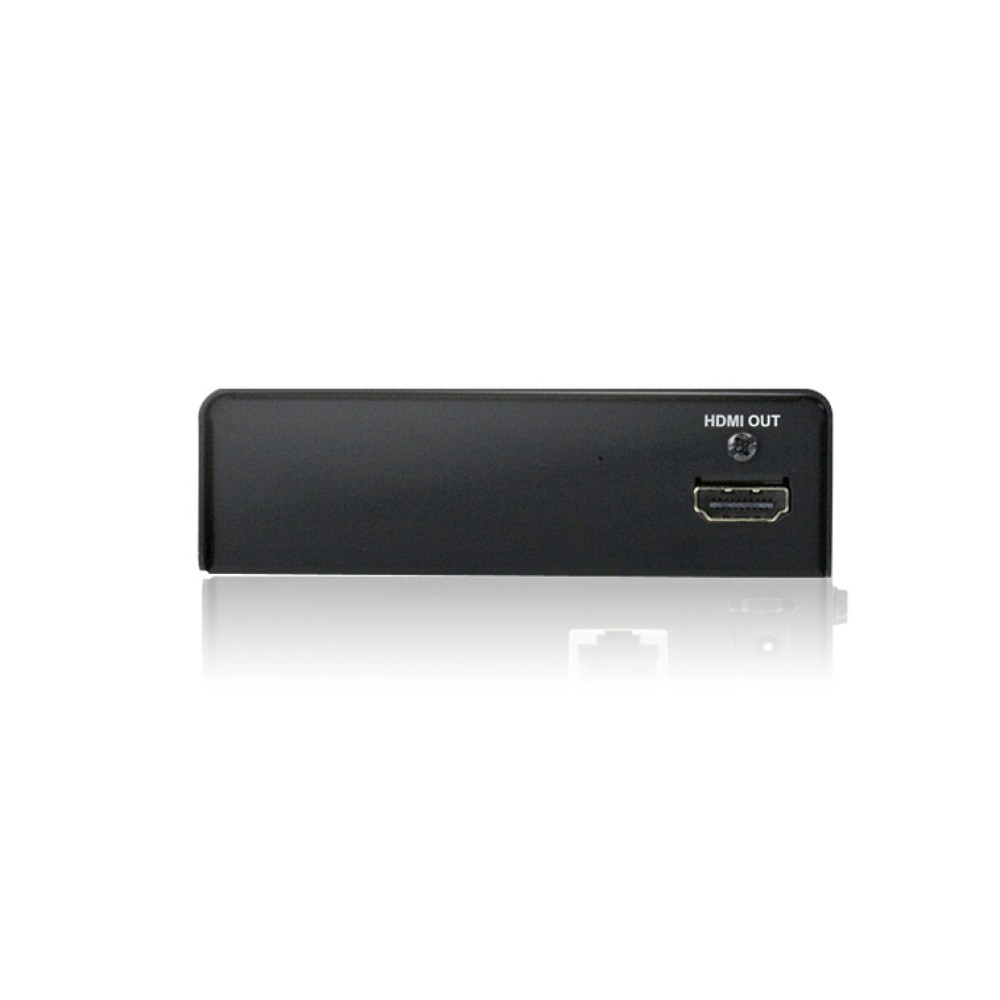

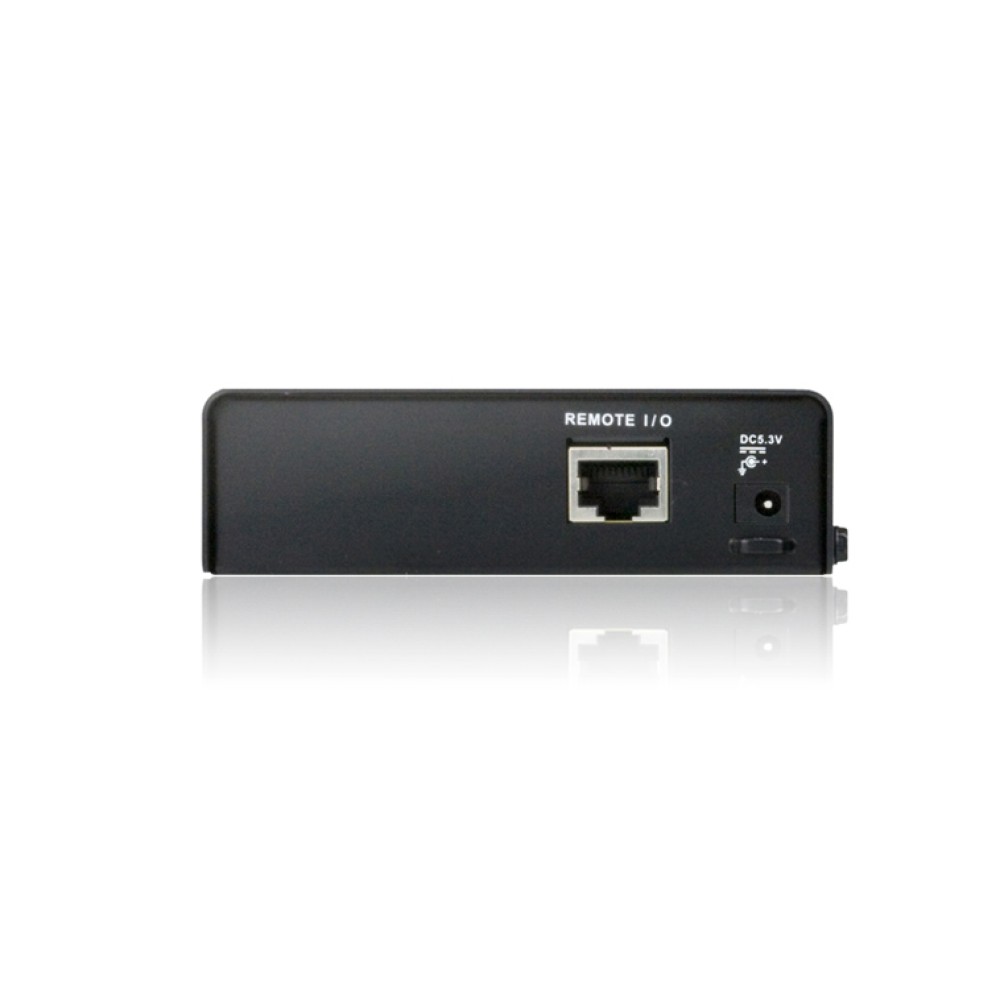

VE812T / VE812ER フロントパネル / リアパネル：
1. HDMI入力ポート(VE812T) / HDMI出力ポート(VE812ER) 2. ライン入力/出力ポート 3. 電源ジャック
VE812T / VE812ER サイドパネル：
4. グランドターミナル
VE812T トップパネル：
5. リンクLED 6. 電源LED
VE812ER トップパネル：
7. HDMI出力LED 8. リンクLED 9. 電源LED

注意：

• 電源LEDがグリーンで点灯している場合、デバイスが給電中であることを表しています。
• リンクLEDがグリーンで点灯している場合、カテゴリ5ケーブルでの接続が確立していることを表しています。
• HDMI出力LEDがグリーンで点灯している場合は、コンテンツがHDCPで表示されていることを表しています。
また、このLEDがグリーンで点滅している場合は、コンテンツがHDCPなしで表示されていることを表しています。

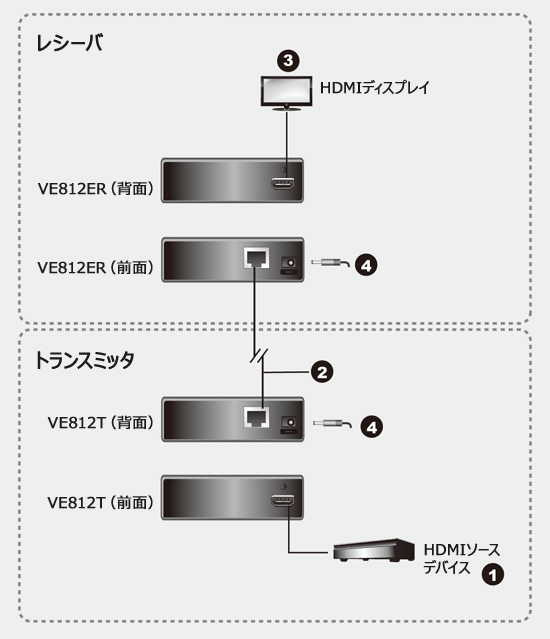

ハードウェアセットアップ

HDMIケーブルで、VE812TのHDMI入力ポートとソースデバイスのHDMI出力ポートを接続してください。
RJ-45ケーブルの片方の端をVE812Tのライン出力ポートに接続してください。そして、このケーブルのもう片方の端を、VE812ERのライン入力ポートに接続してください。
HDMIケーブルで、VE812ER のHDMI出力ポートとディスプレイのHDMI入力ポートを接続してください。
VE812T/VE812ERに製品同梱の電源アダプタを接続したら、これらの電源アダプタをそれぞれ電源アウトレットに接続してください。そして、ソースデバイスとディスプレイにも電源を入れてください。

VE812ER	HDBaseT対応製品用 HDMIレシーバ、電源アダプタ×1、ラックマウントキット×1、クイックスタートガイド×1
