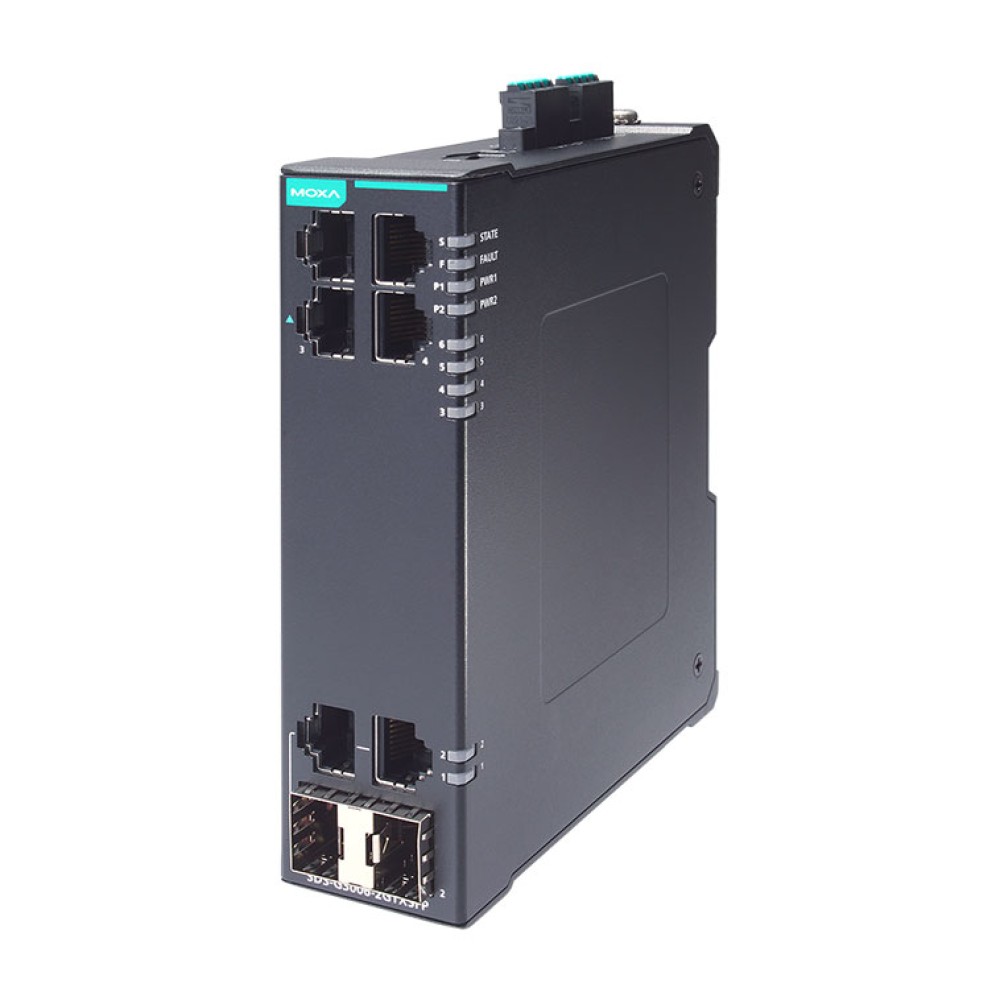

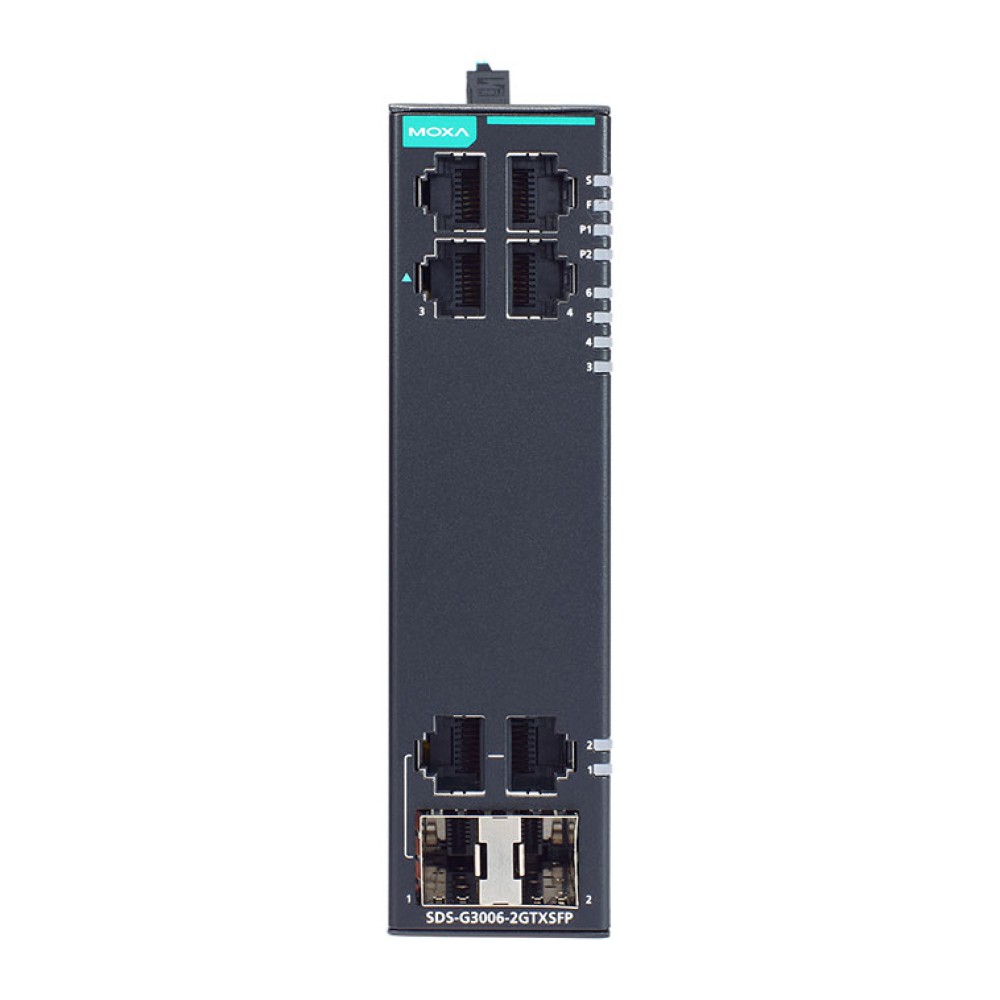

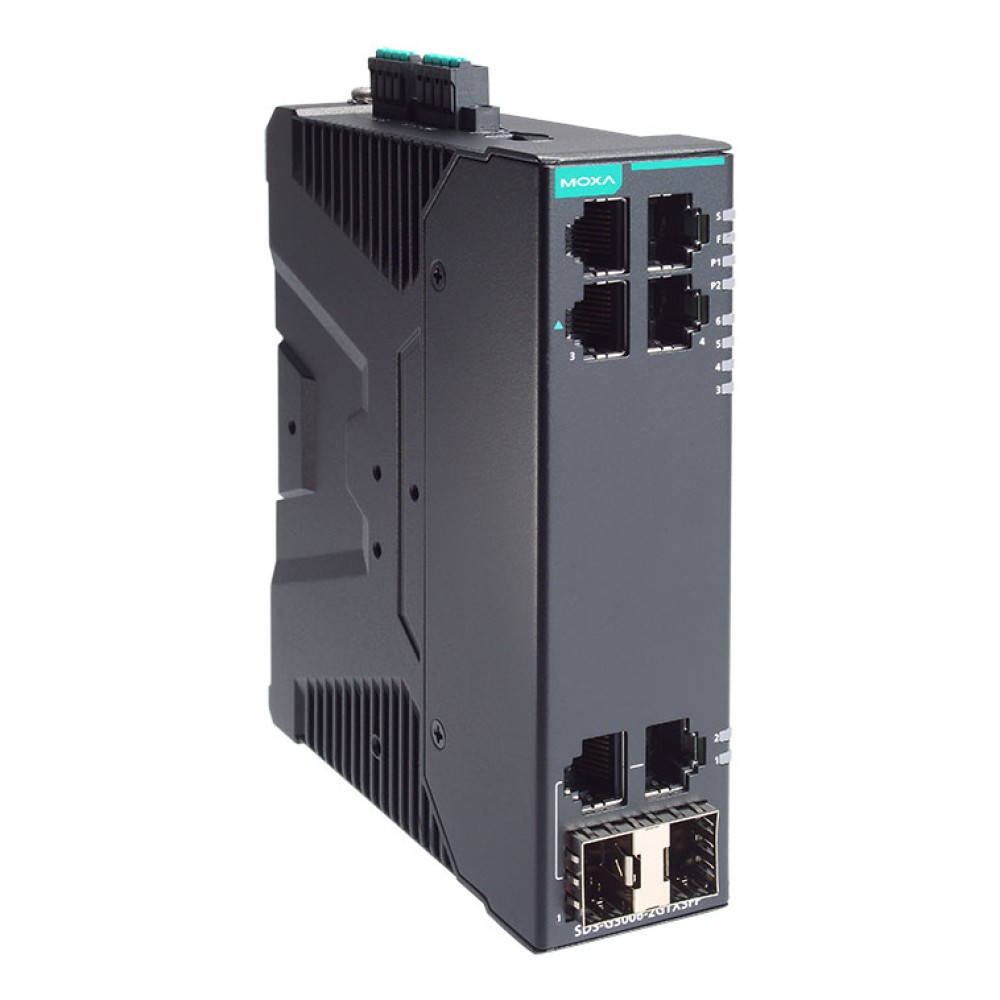

SDS-G3006-4PoE-2GTXSFP NEW
4PoE+ポート付き 産業用 6ポート(2コンボポート) フルギガビット スマートイーサネットスイッチ
×
主な製品特長
- 4つのIEEE 802.3af/at PoE+標準ポート
- 高出力モードでは、PoE+ポートあたり36ワットの出力
- コンパクトで柔軟なハウジング設計により、狭いスペースにもフィット
- ウェブベースのGUIにより、デバイスの設定と管理が容易
- マルチ言語ウェブGUI:英語、繁体字中国語、簡体字中国語、日本語、ドイツ語、フランス語
- RSTP/STP、およびネットワークの冗長性を確保するMRPをサポートし、高いネットワーク可用性を実現
- EtherNet/IP、PROFINET、Modbus TCPの産業用プロトコルをサポートし、オートメーションHMI/SCADAシステムへの統合と監視を容易に
- IEC 62443に基づくセキュリティ機能
- ロータリーDIPスイッチにより、ウェブブラウザを使用せずにプロファイルベースの設定が可能
- MXstudioをサポートし、視覚化された産業用ネットワーク管理を容易に実現
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
SDS-G3006スマートイーサネットスイッチは、IAエンジニアや自動化機械メーカーが、自社のネットワークをインダストリー4.0のビジョンと互換性のあるものにするのに理想的な製品です。このスマートスイッチは、機械や制御盤に生命を吹き込み、容易な設定と設置により日常的な作業を簡素化します。
EtherNet/IP、PROFINET、Modbus TCPなど、最も頻繁に使用される自動化プロトコルが組み込まれているため、自動化HMIから制御および監視が可能となり、運用パフォーマンスと柔軟性が向上します。 また、IEEE 802.1Q VLAN、ポートミラーリング、SNMP、リレーによる警告、多言語ウェブGUIなど、さまざまな便利な管理機能もサポートしています。
その他の機能と利点
- IPポートバインドにより、IPアドレスの再割り当てなしに重要なデバイスの迅速な交換が可能
- ネットワーク計画を容易にするIEEE 802.1Q VLAN
- ABC-02-USB (自動バックアップコンフィギュレータ) をサポートし、システム構成のバックアップ/リストアとファームウェアのアップグレードを迅速に実行
- リレー出力による例外の自動警告
- 未使用ポートロック、SNMPv3、HTTPSによりネットワークセキュリティを強化
- オンラインデバッグと監視のためのポートミラーリング
- ローカルログとインベントリファイルのエクスポート機能により、インベントリ管理が容易
- 高度なPoE管理機能 (PoEポート設定、PD故障チェック、PoEスケジュール)
イーサネットインターフェース | |||||||||||||||||||
10/100/1000BaseT(X)ポート (RJ45コネクター) |
4 オートネゴシエーション速度 全二重/半二重モード オートMDI/MDI-X接続 | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
コンボポート (10/100/1000BaseT(X) または 100/1000BaseSFP) | 2 | ||||||||||||||||||
PoEポート (10/100/1000BaseT(X), RJ45コネクター) | 4 | ||||||||||||||||||
規格 |
IEEE 802.3 10BaseT用 IEEE 802.3u 100BaseT(X)用 IEEE 802.3ab 1000BaseT(X)用 IEEE 802.3x フロー制御用 IEEE 802.1D-2004 スパニングツリープロトコル用 IEEE 802.1w ラピッドスパニングツリープロトコル用 IEEE 802.1Q VLANタギング用 IEEE 802.1p サービスクラス用 | ||||||||||||||||||
イーサネットソフトウェア特性 | |||||||||||||||||||
産業用プロトコル |
EtherNet/IP Modbus TCP PROFINET IO Device | ||||||||||||||||||
マネジメント |
Back Pressure Flow Control DHCP Client Fiber check Flow control IPv4/IPv6 LLDP Port Mirror RMON SNMP Inform SNMPv1/v2c/v3 Syslog | ||||||||||||||||||
MIB |
RFC1213 Ethernet-like MIB IF MIB LLDP MIB Bridge MIB Q-BRIDGE MIB | ||||||||||||||||||
冗長プロトコル |
RSTP STP MRP | ||||||||||||||||||
セキュリティ |
ブロードキャストストーム保護 HTTPS/SSL SNMPv3 ポートロック トラストアクセスコントロール | ||||||||||||||||||
タイムマネジメント |
NTP Server/Client SNTP | ||||||||||||||||||
フィルター | 802.1Q VLAN | ||||||||||||||||||
ロータリースイッチ構成 | |||||||||||||||||||
産業プロファイル |
| ||||||||||||||||||
スイッチプロパティ | |||||||||||||||||||
MACテーブルサイズ | 8 K | ||||||||||||||||||
最大VLAN数 | 8 | ||||||||||||||||||
VLAN ID範囲 | VID 1 ~ 4094 | ||||||||||||||||||
パケットバッファサイズ | 3 Mbit | ||||||||||||||||||
LEDインターフェース | |||||||||||||||||||
LEDインジケーター | PWR1, PWR2, STATE, FAULT, 10/100M (TPポート), 1000M (TPポート), 10/100/1000M (ギガビットコンボポート)、スマートPoE LED | ||||||||||||||||||
USBインターフェース | |||||||||||||||||||
ストレージポート | USB Type A (ABC-02のみ) | ||||||||||||||||||
入出力インターフェース | |||||||||||||||||||
アラーム接点チャネル |
1 リレー出力、電流容量 1 A @ 24 VDC | ||||||||||||||||||
ボタン | リセットボタン | ||||||||||||||||||
デジタル入力チャネル | 1 | ||||||||||||||||||
デジタル入力 |
+13 ~ +30 V (状態 1) -30 ~ +3 V (状態 0) 最大入力電流:8 mA | ||||||||||||||||||
電力パラメータ | |||||||||||||||||||
接続 | 2つの取り外し可能な4接点端子ブロック | ||||||||||||||||||
入力電圧 |
12-48 VDC 冗長デュアル入力 | ||||||||||||||||||
動作電圧 | 9.6 ~ 57 VDC | ||||||||||||||||||
入力電流 | 最大 0.85 A、12-48 VDC | ||||||||||||||||||
電力バジェット |
最大120W (48VDC入力時、PD総消費電力) 最大90W (24VDC入力時、PD総消費電力) 最大45W (12VDC入力時、PD総消費電力) 最大36W (各PoEポート) | ||||||||||||||||||
最大消費電力 | 11.34 W フルロード時、PDの消費なし | ||||||||||||||||||
過負荷電流保護 | 対応 | ||||||||||||||||||
逆極性保護 | 対応 | ||||||||||||||||||
筐体特性 | |||||||||||||||||||
ハウジング | 金属 | ||||||||||||||||||
IP等級 | IP40 | ||||||||||||||||||
寸法 | 36 × 135 × 111 mm | ||||||||||||||||||
重さ | 779 g | ||||||||||||||||||
取り付け方法 |
DINレールマウント ウォールマウント (要オプションキット) | ||||||||||||||||||
環境特性 | |||||||||||||||||||
動作温度 | -10 ~ 60℃ | ||||||||||||||||||
保管温度 (パッケージ含む) | -40 ~ 85℃ | ||||||||||||||||||
周囲相対湿度 | 5 ~ 95% (結露なきこと) | ||||||||||||||||||
規格および認証 | |||||||||||||||||||
EMC |
EN 55032/35 EN 61000-6-2/-6-4 | ||||||||||||||||||
EMI | CISPR 32, FCC Part 15B Class A | ||||||||||||||||||
EMS |
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 800 MHz: 10 V/m; 800 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV (1.2/50 μs), 1 kV (10/700 μs) IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF | ||||||||||||||||||
安全 |
EN IEC 62368-1 UL 61010-2-201 | ||||||||||||||||||
衝撃 | IEC 60068-2-27 | ||||||||||||||||||
落下 | IEC 60068-2-32 | ||||||||||||||||||
振動 | IEC 60068-2-6 | ||||||||||||||||||
MTBF | |||||||||||||||||||
時間 | 2,339,356 時間 | ||||||||||||||||||
規格 | Telcordia (Bellcore), GB | ||||||||||||||||||
保証 | |||||||||||||||||||
保証期間 | 5 年 | ||||||||||||||||||
詳細 | Moxa社 製品保証方針 |

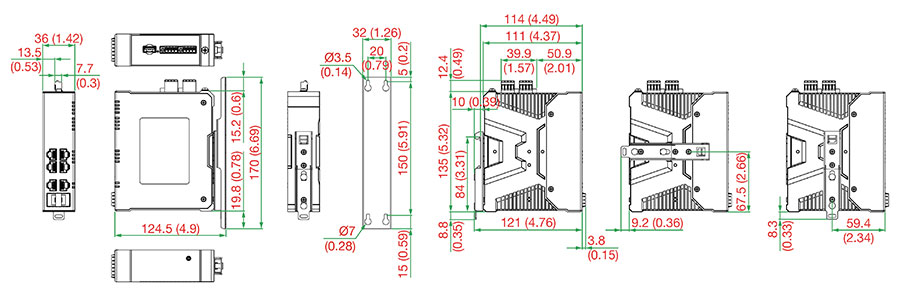

サイズ (単位=mm (inch) )
SDS-G3006 4POE-2GTXSFPモデル
SDS-G3006-4PoE-2GTXSFP | 4PoE+ポート付き 産業用 6ポート(2コンボポート) フルギガビット スマートイーサネットスイッチ 10/100/1000BaseT(X)ポート, RJ45コネクター:4 コンボポート, 10/100/1000BaseT(X) または 100/1000BaseSFP:2 PoEポート, 10/100/1000BaseT(X), RJ45コネクター:4 動作電圧:9.6 ~ 57 VDC 動作温度:-10 ~ 60℃ |
---|
オプショナルアクセサリー (別売り)
ストレージキット | ||
ABC-02-USB | マネージドイーサネットスイッチおよびルータ用の設定バックアップおよびリストアツール ファームウェアアップグレード ログファイルストレージツール 動作温度:0~60℃ |
|
---|---|---|
ABC-02-USB-T | マネージドイーサネットスイッチおよびルータ用の設定バックアップおよびリストアツール ファームウェアアップグレード ログファイルストレージツール 動作温度:-40~75℃ |
|
SFPモジュール | ||
SFPモジュールシリーズ | MoxaイーサネットSFPトランシーバー製品互換性 (PDFファイル)をご参照下さい | |
電源 | ||
MDR-40-24 | DINレール24VDC電源 40W/1.7A 85~264VAC、または120~370VDC入力 動作温度:-20~70℃ |
|
MDR-60-24 | DINレール24VDC電源 60W/2.5A 85~264VAC、または120~370VDC入力 動作温度:-20~70℃ |
SDS-G3006シリーズ 製品一覧
SDS-G3006 | 産業用 6ポート フルギガビット スマートイーサネットスイッチ |
SDS-G3006-T | 産業用 6ポート フルギガビット スマートイーサネットスイッチ (ワイド温度モデル) |
SDS-G3006-2GTXSFP | 産業用 6ポート(2コンボポート) フルギガビット スマートイーサネットスイッチ |
SDS-G3006-2GTXSFP-T | 産業用 6ポート(2コンボポート) フルギガビット スマートイーサネットスイッチ (ワイド温度モデル) |
SDS-G3006-4PoE-2GTXSFP | 4PoE+ポート付き 産業用 6ポート(2コンボポート) フルギガビット スマートイーサネットスイッチ |
SDS-G3006-4PoE-2GTXSFP-T | 4PoE+ポート付き 産業用 6ポート(2コンボポート) フルギガビット スマートイーサネットスイッチ (ワイド温度モデル) |
