DA-820E-C5-L-T NEW
第13世代Intel® Core™ i5プロセッサー搭載 IEC 61850-3準拠 3Uラックマウントコンピューター,ホットスワップ48VDC×1
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- IEC 61850-3、IEEE 1613、IEC 60255準拠の電力自動化コンピューター
- 鉄道沿線アプリケーション向け EN 50121-4準拠
- 第13世代Intel® Core™ プロセッサー搭載
- SSDスロット×4、SSDスロット1および2はIntel® RST RAID 0/1に対応
- 最大64GBのRAM (ビルトインSODIMM DDR4メモリスロット×2)
- ネットワーク冗長化のためのPRP/HSRテクノロジー (PRP/HSR拡張モジュールを使用)
- TPM 2.0、UEFIセキュアブート、物理セキュリティなどのセキュリティオプション
- 拡張モジュール用 PCIe x8 (4レーン)×1、PCIe x1×3
- ホットスワップ対応の電源モジュール設計による冗長電源 (100～240VAC/VDCおよび48VDC)
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
DA-820Eシリーズは、第13世代Intel® Core™ i3/i5/i7プロセッサーを搭載し、卓越したコンピューティング機能を提供するハイパフォーマンス3Uラックマウント産業用コンピューターです。3つのディスプレイポート (HDMI×2、VGA×1)、USBポート×6、ギガビットLANポート×4、3-in-1 RS-232/422/485シリアルポート×2、DIポート×6、DOポート×2、標準PCIe拡張スロット×4、独自拡張スロット×1など、汎用性の高いI/Oを提供します。さらに、ホットスワップ対応の2.5インチSSDスロット×4を搭載し、Intel® RST RAID 0/1機能をサポートするSSDスロット1と2でストレージのパフォーマンスと信頼性を強化します。
変電所アプリケーション向けに特別に設計されたDA-820Eは、IEC 61850-3、IEEE 1613、およびIEC 60255規格に準拠し、要求の厳しい変電所自動化システムにおける堅牢性と信頼性、そしてインテリジェント電子装置 (IED) とのシームレスな統合を保証します。第13世代Intel® プロセッサーを搭載したDA-820Eは、従来のOT SCADA機能に加え、仮想化などの最新の複雑な計算や大量のデータ処理を高速で実行するソフトウェアアプリケーションに必要な高いコンピューティングパワーを提供します。
| コンピューター | |
| CPU | Intel® Core™ i5-1340PE |
|---|---|
| システムメモリスロット | SODIMM DDR4スロット×2 |
| DRAM | 最大64GB (SODIMM×2、各モジュールあたり3200MHz、最大32GBをサポート) |
| グラフィックコントローラー | Intel® Iris® Xe Graphics eligible |
| ストレージスロット | 2.5インチ HDD/SSDスロット×4 M.2 Mキー 2280スロット×1 |
| 対応OS | Windows 10 IoT Enterprise LTSC 2021 Windows 11 IoT Enterprise LTSC 2024 Windows Server 2022 Ubuntu 22.04.3 LTS Debian 12 RHEL 9.4 |
| コンピューターインターフェース | |
| イーサネットポート | オートセンシング 10/100/1000Mbpsポート (RJ45コネクター)×4 |
| シリアルポート | RS-232/422/485ポート×2 (ソフトウェア選択可能、DB9オスコネクター) |
| デジタル入力 | DI×6 |
| デジタル出力 | DO×2 |
| USB 2.0 | USB 2.0ホスト×3、type-Aコネクター フロントパネルに2つのポート、コンピューター内部に1つのUSBドングルベースのセキュリティ用ポート |
| USB 3.0 | USB 3.0ホスト×3、type-Aコネクター リアパネルに3つのポート |
| 拡張スロット | PCIe x8 (4レーン) スロット×1 PCIe x1スロット×3 専用スロット×1 |
| ビデオ出力 | HDMI×2、HDMIコネクター (type A) (最大解像度 3840×2160、60Hz) VGA×1、15ピン D-subコネクター (メス) (最大解像度 1920×1200、60Hz) |
| TPM | TPM v2.0 |
| セキュアブート | UEFI |
| LEDインジケーター | |
| システム | 電源×1 ストレージ×1 電源障害検出×2 プログラム可能×8 |
| シリアル | ポートあたり2 (Tx、Rx) |
| LAN | ポートあたり8 (10/100/1000Mbps) |
| シリアルインターフェース | |
| ボーレート | 300bps～115.2kbps |
| コネクター | DB9オス |
| 絶縁 | 2kV |
| シリアル規格 | RS-232/422/485 |
| シリアル信号 | |
| RS-232 | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
| RS-422 | Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-2線 | Data+、Data-、GND |
| RS-485-4線 | Tx+、Tx-、Rx+、Rx-、GND |
| デジタル入力 | |
| デジタル入力チャネル | DI×6 |
| コネクター | ネジ止め式ユーロブロック端子 |
| I/Oモード | DI |
| 絶縁 | 3k VDC |
| センサータイプ | ドライ接点 ウェット接点 (NPN) |
| ドライ接点 | Logic 0：Close to GND Logic 1：Open |
| ウェット接点 (COM to DI) | Logic 0：10～30VDC Logic 1：0～3VDC |
| デジタル出力 | |
| デジタル出力チャネル | DO×2 |
| コネクター | ネジ止め式ユーロブロック端子 |
| 定格電流 | 200mA/チャネル |
| I/Oタイプ | Sink |
| 電圧 | 0～30VDC |
| 絶縁 | 3k VDC |
| 電源パラメーター | |
| 入力電流 | 100～240VAC、50/60Hz、1.75～0.66A (最大) 100～240VDC、1.65～0.66A (最大) 48VDC、3.12A |
| 入力電圧 | 100～240VAC 100～240VDC 48VDC |
| 電力消費量 | DA-PWR-120-LV：130W (最大) |
| 電源ボタン | リセットボタン (フロントパネル) ON/OFF (リアパネル) |
| 筐体特性 | |
| ハウジング | メタル |
| サイズ (耳なし) | 440×301×132,55mm |
| 重さ | 11,860g |
| 取り付け方法 | 19インチラックマウンティング |
| 環境 | |
| 動作温度 | -40～70℃ |
| 保管温度 (パッケージ含む) | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格および認証 | |
| EMC | EN 61000-6-2/-6-4 EN 55032/35 |
| EMI | CISPR 32、FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8: 20 A/m IEC 61000-4-11 |
| 変電所 | IEC 61850-3 IEEE 1613 |
| 保護リレイ | IEC 60255 |
| 安全 | IEC 62368-1 UL 62368-1 |
| 衝撃 | IEC 61850-3 Edition 2.0、IEC 60068-2-27、IEC 60255-21-2 |
| 宣言 | |
| グリーン製品 | RoHS、CRoHS、WEEE |
| MTBF | |
| 時間 | 293,786時間 |
| 規格 | Telcordia Standard SR-332 |
| 保証 | |
| 保証期間 | 3年 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)

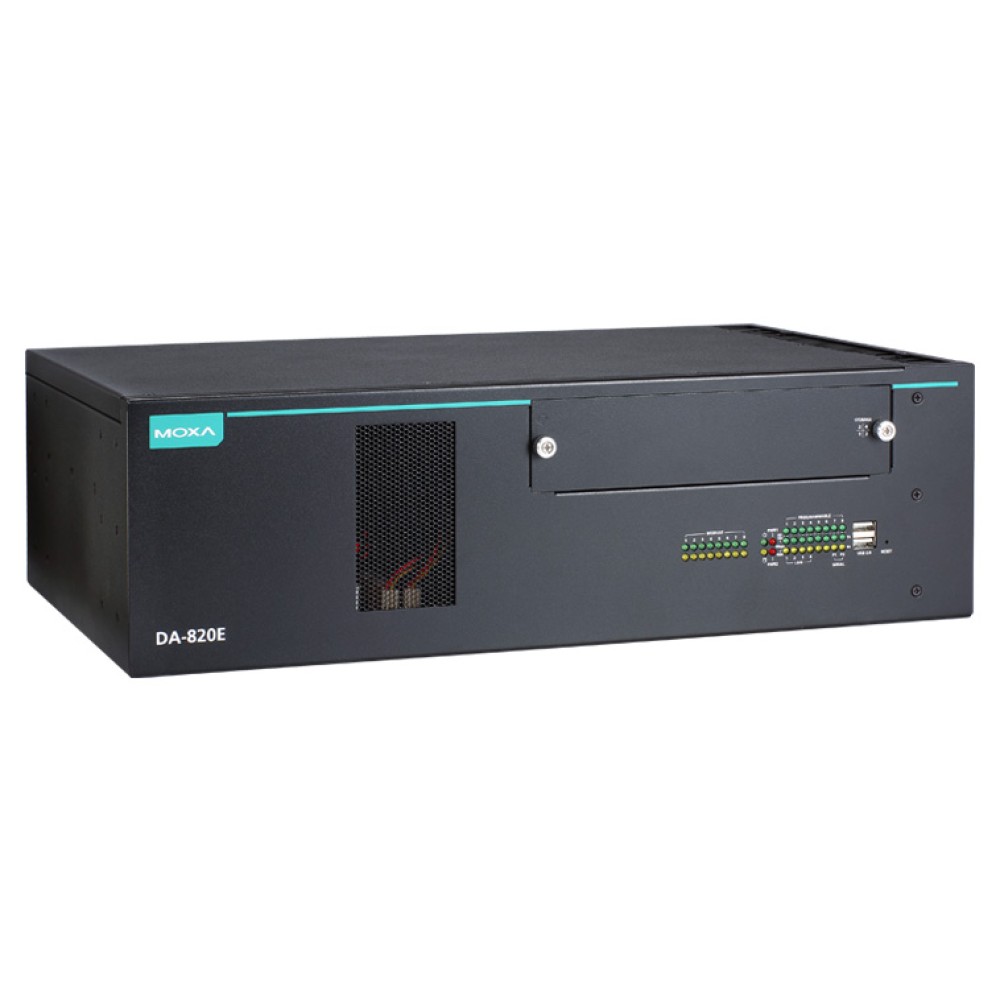

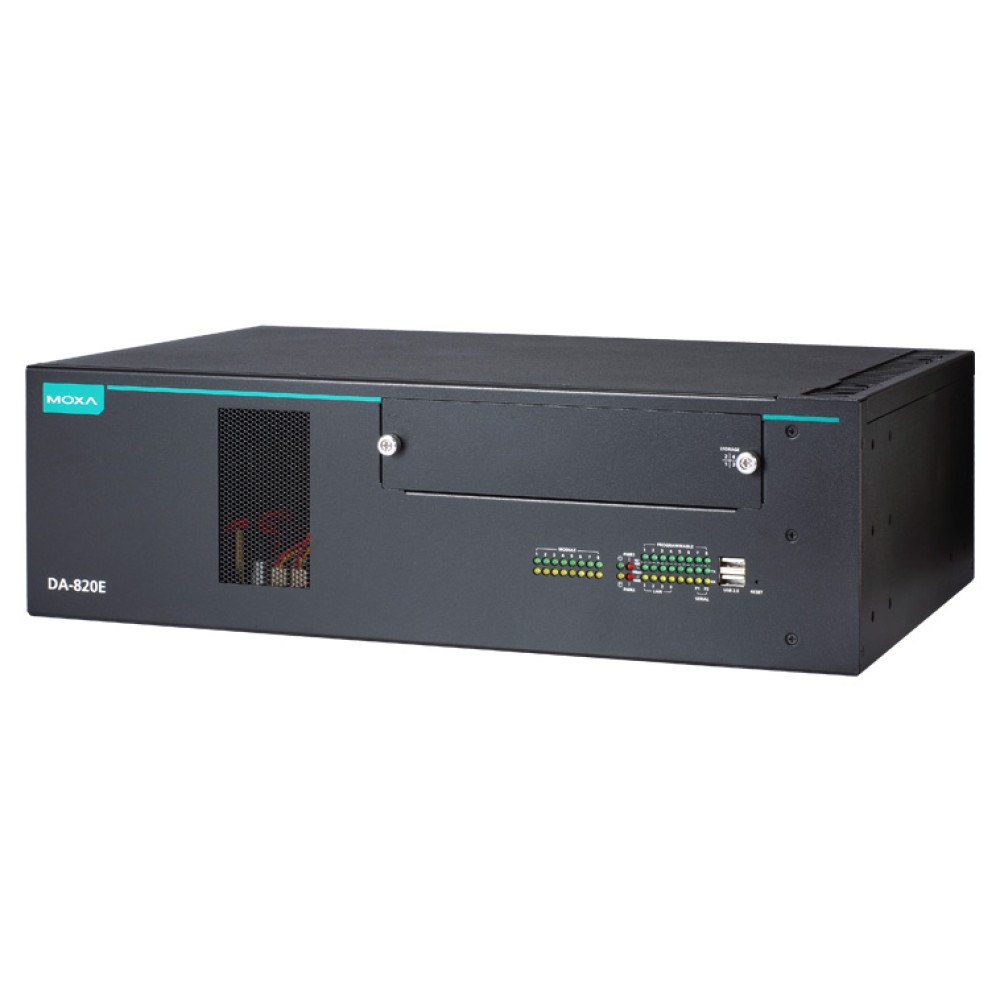

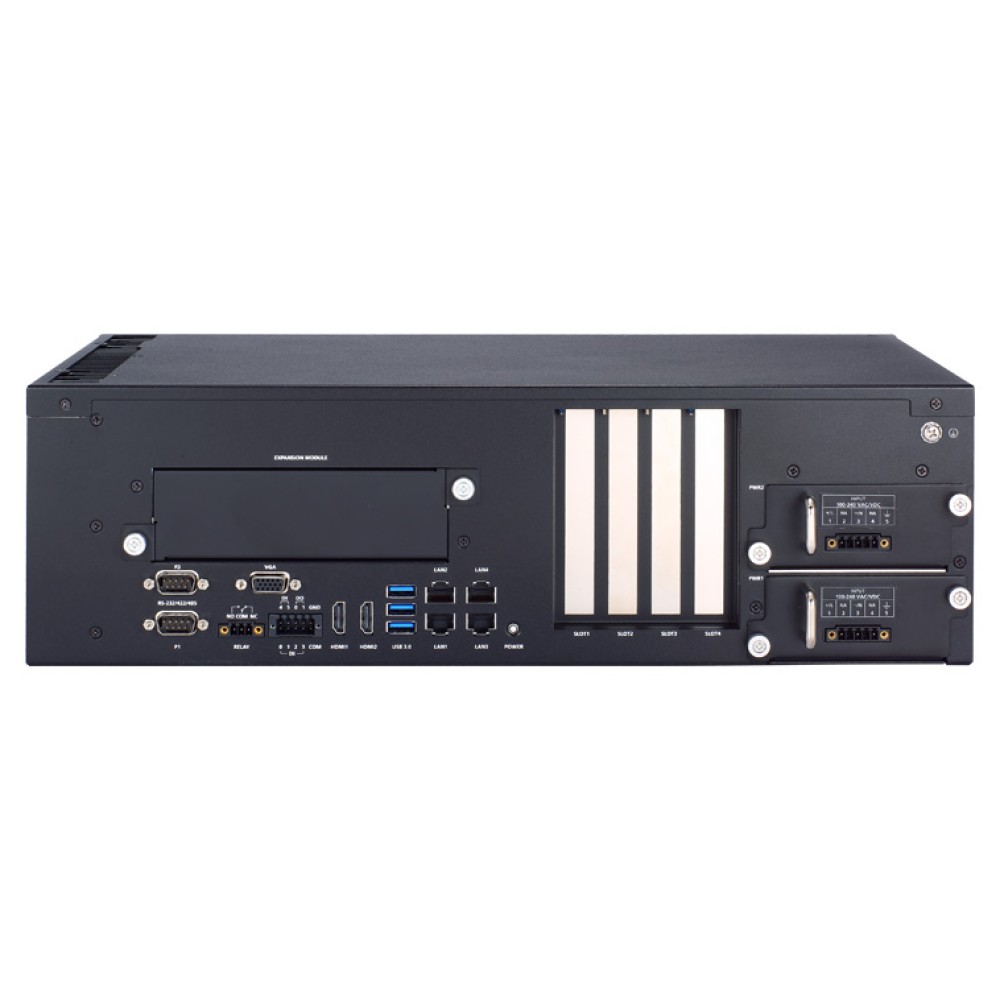

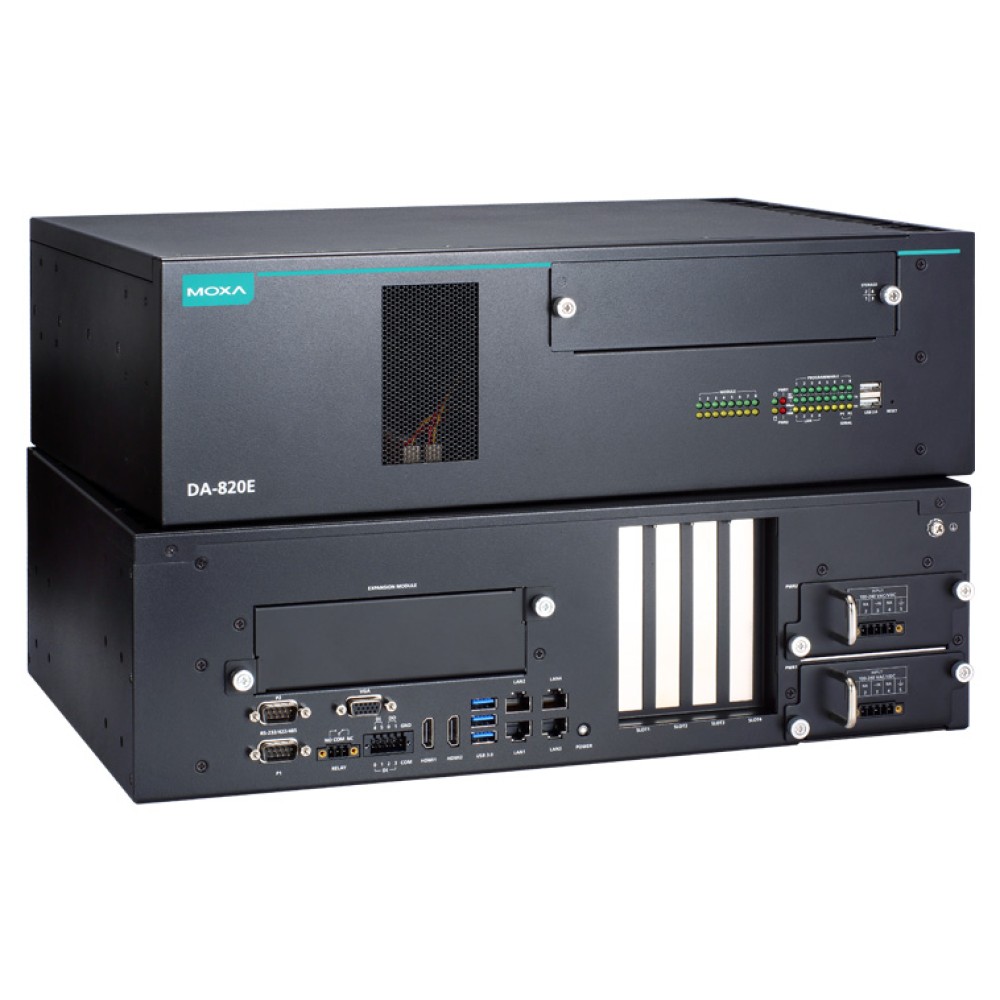

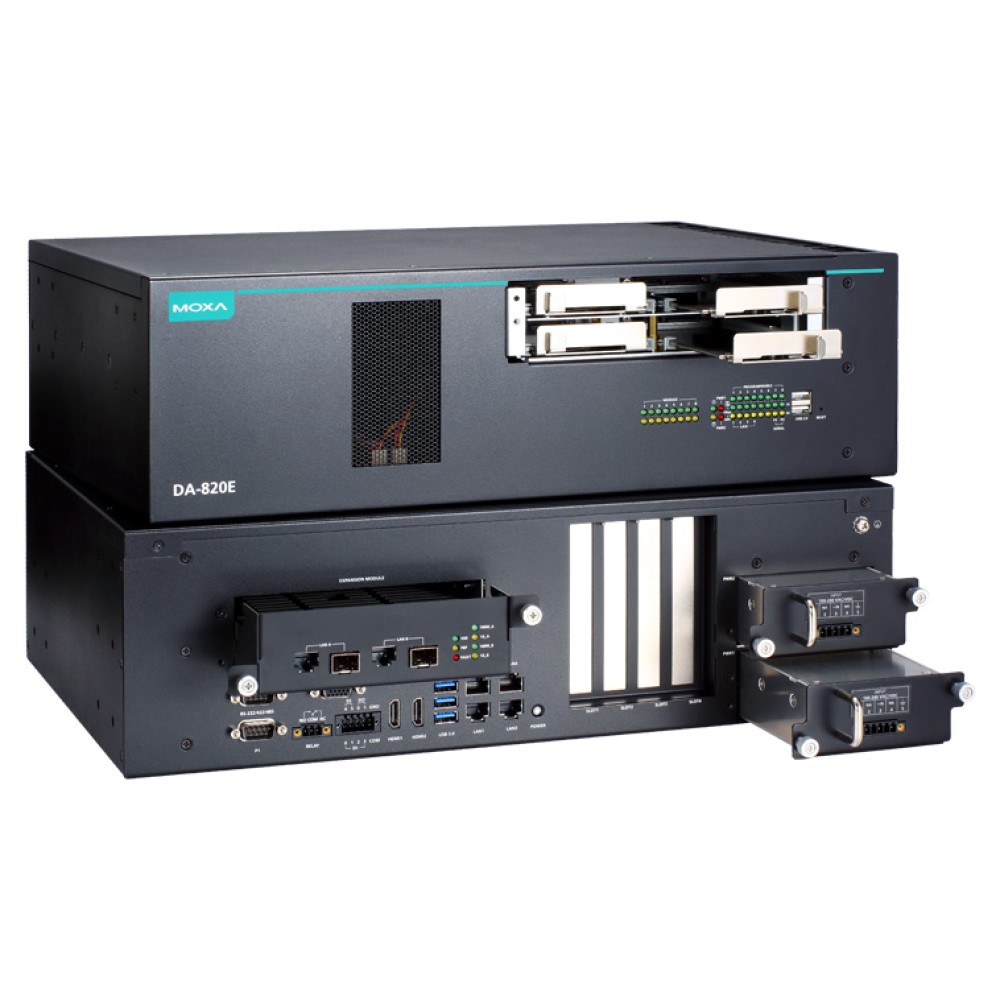

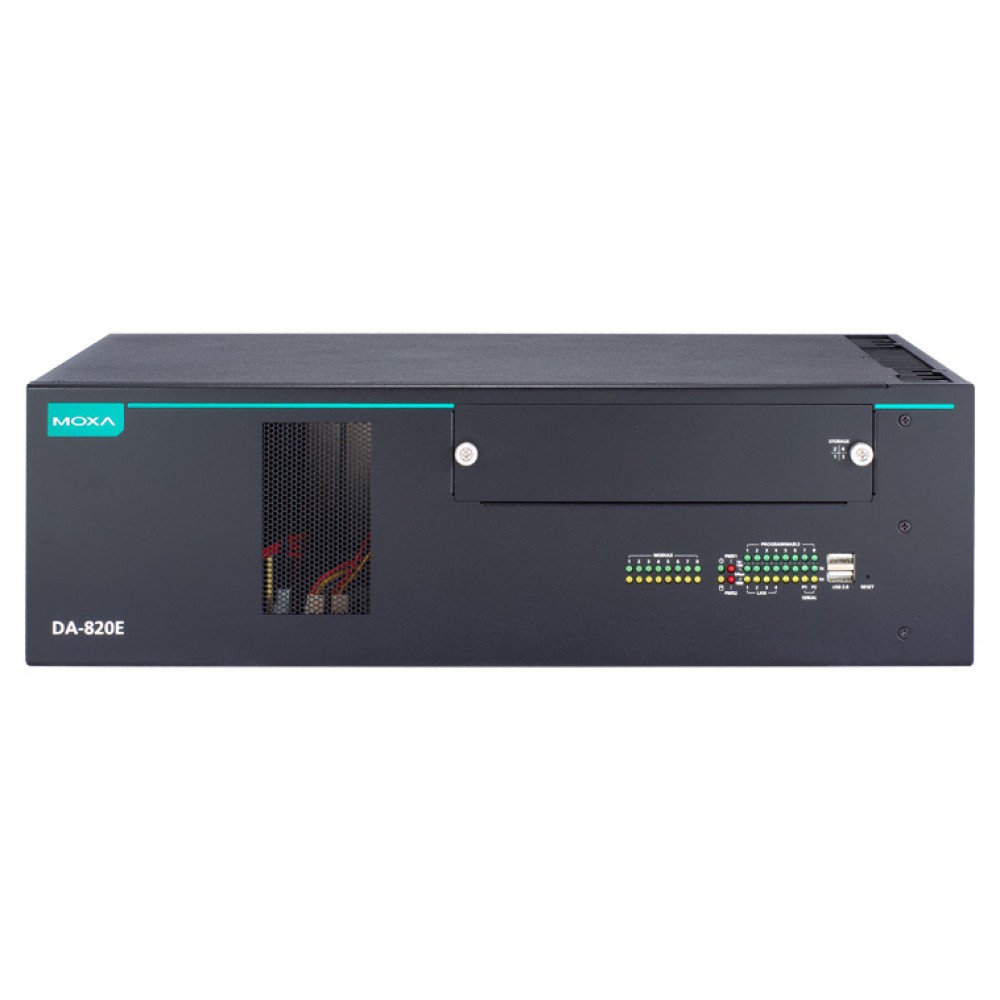

外観
| DA-820E-C5-L-T | CPU：Intel® Core™ i5-1340PE 電源モジュール：DA-PWR-120-LV×1 動作温度：-40～70℃ |
|---|
アクセサリー (別売り)
| 電源モジュール | |
| DA-PWR-150-HV | DA-820Eコンピューター用 ホットスワップ可能な電源モジュール (100～240VAC/VDC) システム電源入力およびターミナルブロック付き |
|---|---|
| DA-PWR-120-LV | DA-820Eコンピューター用 ホットスワップ可能な電源モジュール (48VDC) システム電源入力およびターミナルブロック付き |
| 拡張モジュール | |
| DA-GX02-SFP-T | 2ポート 100/1000Mbps ファイバーカード SFPスロット×2 PCIeインターフェース×1 |
| DA-PRP-HSR-I210 | RJ45およびSFPコンボポートを備えたPRP/HSR拡張カード |
| DN-FX04 | 4ポート 100M/1000M SFPイーサネットモジュール |
| DN-LN04-RJ | 4ポート 10/100/1000Mbps PCIe LANモジュール RJ45コネクター付き |
| DN-SP08-I-DB | 8ポート ソフトウェア選択可能なRS-232/422/485 PCIeシリアルモジュール DB9コネクター付き |
| DN-SP08-I-TB | 8ポート ソフトウェア選択可能なRS-232/422/485 PCIeシリアルモジュール ターミナルブロックコネクター付き |
| DN-PRP-HSR-I210 | RJ45およびSFPコンボポートを備えたPRP/HSR拡張モジュール |
| コネクター | |
| Mini DB9F-to-TB | DB9メス - ターミナルブロックコネクター |
