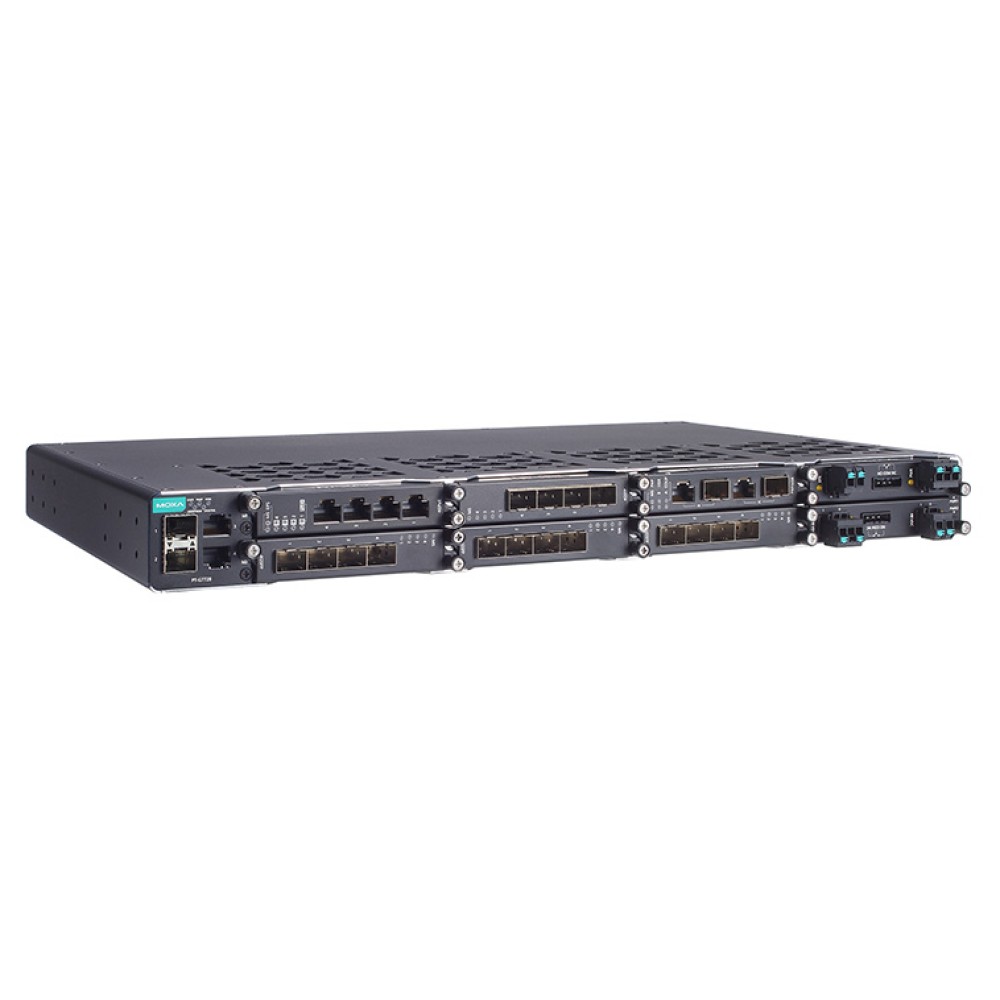

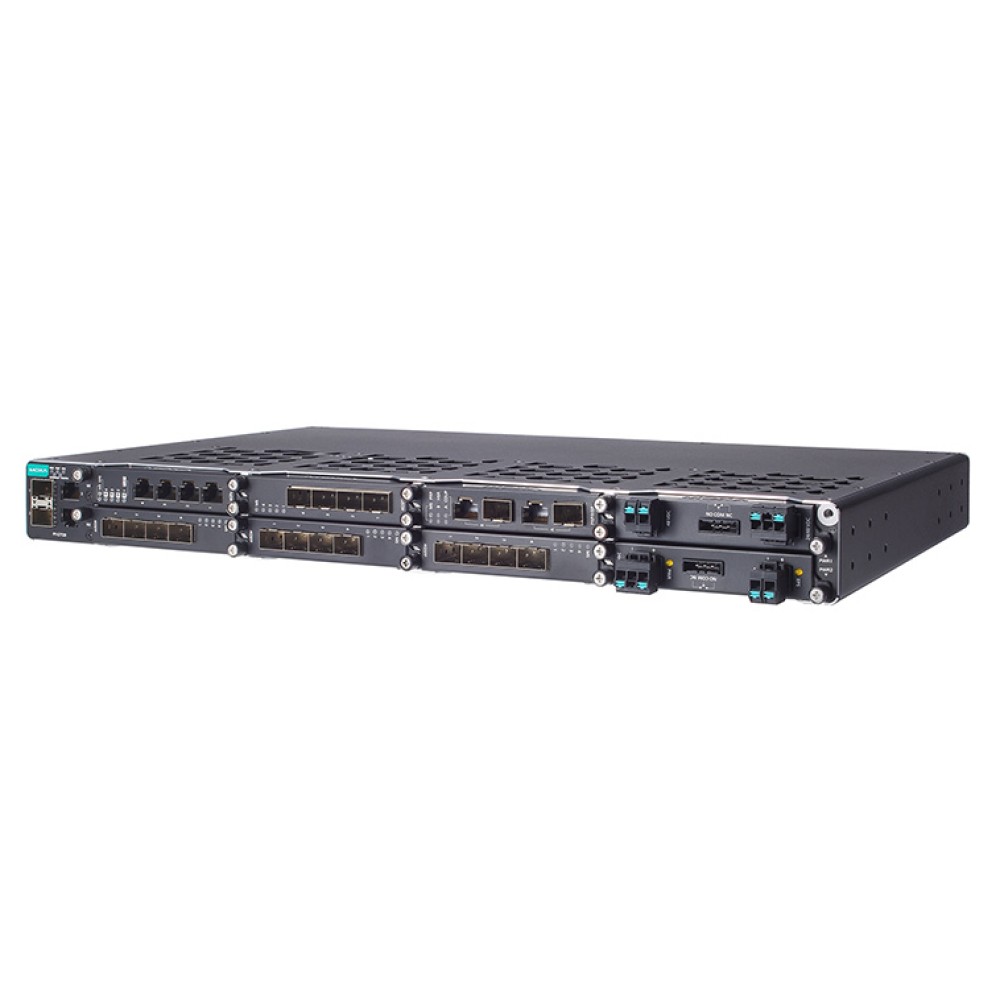

PT-G7828
IEC 61850-3 28ポート レイヤー3 フルギガビットモジュール式マネージドイーサネットスイッチ
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- IEC 61850-3 Edition 2 Class 2に準拠したEMC性能
- ホットスワップ対応のインターフェースおよび電源モジュールで連続運転に対応
- IEC 61850-90-4 スイッチデータモデリングに基づく内蔵MMSサーバーを搭載した電力SCADAシステム
- IEEE 1588 ハードウェアタイムスタンプに対応
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
PT-G7828 モジュール式スイッチは、最大28つのギガビットポート (4つの固定ポート、6つのインターフェースモジュールスロット、2つの電源モジュールスロット) を提供し、多様なアプリケーションに対応するための十分な柔軟性を確保します。進化するネットワーク要件に対応するように設計されており、デバイスをシャットダウンせずに変更または追加できるホットスワップ対応モジュール設計を採用しています。
複数のイーサネットモジュール (RJ45、SFP、PoE) と電源ユニット (24/48VDC、110/220VAC/VDC) により、さらに高い柔軟性と多様な動作条件への対応が可能です。スイッチはフルギガビットプラットフォームをサポートし、イーサネットバックボーンを構築するための十分な帯域幅を提供します。認証にはIEC 61850 Edition 2 Class 2が含まれ、高可用性と幅広い用途を保証します。
| イーサネットインターフェース | |
| 10/100/1000BaseT(X)ポート (RJ45コネクター) | 2 |
|---|---|
| 100/1000BaseSFPポート | 2 |
| モジュール | 6 |
| スロットコンビネーション | ギガビットイーサネットモジュールおよびPoE+モジュールについては、LM-7000Hのデータシートを参照してください。 |
| 規格 | IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3ab for 1000BaseT(X) IEEE 802.3z for 1000BaseX IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1p for Class of Service IEEE 802.1Q for VLAN Tagging IEEE 802.1X for authentication IEEE 802.3ad for Port Trunk with LACP IEEE 802.3x for flow control |
| イーサネットソフトウェア機能 | |
| マネージメント | IPv4/IPv6 SNMP Inform SNMPv1/v2c/v3 DHCP Server/Client DHCP Option 66/67/82 BOOTP TFTP LLDP RARP HTTP HTTPS Telnet Flow control Back Pressure Flow Control Port Mirror Fiber check Dying Gasp SMTP Syslog |
| MIB | MIB-II Ethernet-like MIB Bridge MIB P-BRIDGE MIB Q-BRIDGE MIB RSTP MIB RMON MIB Groups 1, 2, 3, 9 |
| フィルター | 802.1Q GMRP GVRP IGMP v1/v2/v3 QinQ VLAN |
| 冗長化プロトコル | Link Aggregation MSTP RSTP STP Turbo Chain Turbo Ring v1/v2 V-ON MRP |
| セキュリティ | RADIUS TACACS+ SSH Port Lock Broadcast storm protection MAB authentication Sticky MAC Access control list |
| 時間管理 | NTP Server/Client SNTP IEEE 1588v2 PTP (hardware-based) |
| 変電所 | IEC 61850 QoS GOOSE Check |
| 産業用プロトコル | EtherNet/IP Modbus TCP |
| ユニキャストルーティング | Static Route RIPV1/V2 OSPF |
| マルチキャストルーティング | DVMRP PIM-DM |
| ルーティング冗長化 | VRRP |
| スイッチプロパティ | |
| プライオリティキュー | 8 |
| 最大 VLAN数 | 256 |
| VLAN ID範囲 | VID 1～4094 |
| IGMPグループ | 4096 |
| MACテーブルサイズ | 16K |
| パケットバッファサイズ | 12Mbits |
| ジャンボフレームサイズ | 9.6KB |
| シリアルインターフェース | |
| コンソールポート | RS-232 (RJ45) |
| USBインターフェース | |
| ストレージポート | USB Type A |
| 電源パラメーター | |
| 入力電圧 | PWR-HV-P48搭載時： スイッチシステム用：110/220VDC/VAC PoEシステム用：48VDC (PoE+デバイスには53～57VDCが推奨されます) PWR-LV-P48搭載時： スイッチシステム用：24/48VDC PoEシステム用：48VDC (PoE+デバイスには53～57VDCが推奨されます) PWR-HV-NP搭載時： スイッチシステム用：110/220VDC/VAC PWR-LV-NP搭載時： スイッチシステム用：24/48VDC |
| 動作電圧 | PWR-HV-P48搭載時： スイッチシステム用：88～300VDC、90～264VAC PoEシステム用：46～57VDC PWR-LV-P48搭載時： スイッチシステム用：18～72VDC PoEシステム用：46～57VDC PWR-HV-NP搭載時： スイッチシステム用：88～300VDC、90～264VAC PWR-LV-NP搭載時： スイッチシステム用：18～72VDC |
| 入力電流 | PWR-HV-P48搭載時： PWR入力電流 (スイッチシステム) 最大 0.11A @ 110VDC 最大 0.06A @ 220VDC 最大 0.29A @ 110VAC 最大 0.18A @ 220VAC EPS入力電流 (PoEシステム) 最大 0.53A @ 48VDC (PoEデバイスの消費電力を除く) PWR-LV-P48搭載時： PWR入力電流 (スイッチシステム) 最大 0.53A @ 24VDC 最大 0.28A @ 48VDC EPS 入力電流 (PoEシステム) 最大 0.53A @ 48VDC (PoEデバイスの消費電力を除く) PWR-HV-NP搭載時： PWR入力電流 (スイッチシステム) 最大 0.11A @ 110VDC 最大 0.06A @ 220VDC 最大 0.29A @ 110VAC 最大 0.18A @ 220VAC PWR-LV-NP搭載時： PWR入力電流 (スイッチシステム) 最大 0.53A @ 24VDC 最大 0.28A @ 48VDC |
| 筐体特性 | |
| IP等級 | IP30 |
| サイズ | 443×44×280mm |
| 重さ | 3080g |
| 取り付け方法 | 19インチラックマウント |
| 環境 | |
| 動作温度 | -40～85℃ |
| 保管温度 (パッケージ含む) | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格と認証 | |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
| 変電所 | IEC 61850-3 Edition 2 Class 2 (EMC) IEEE 1613 |
| 鉄道 | EN 50121-4 |
| 安全 | UL 62368-1 IEC 62368-1 |
| MTBF | |
| 時間 | 449,542時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

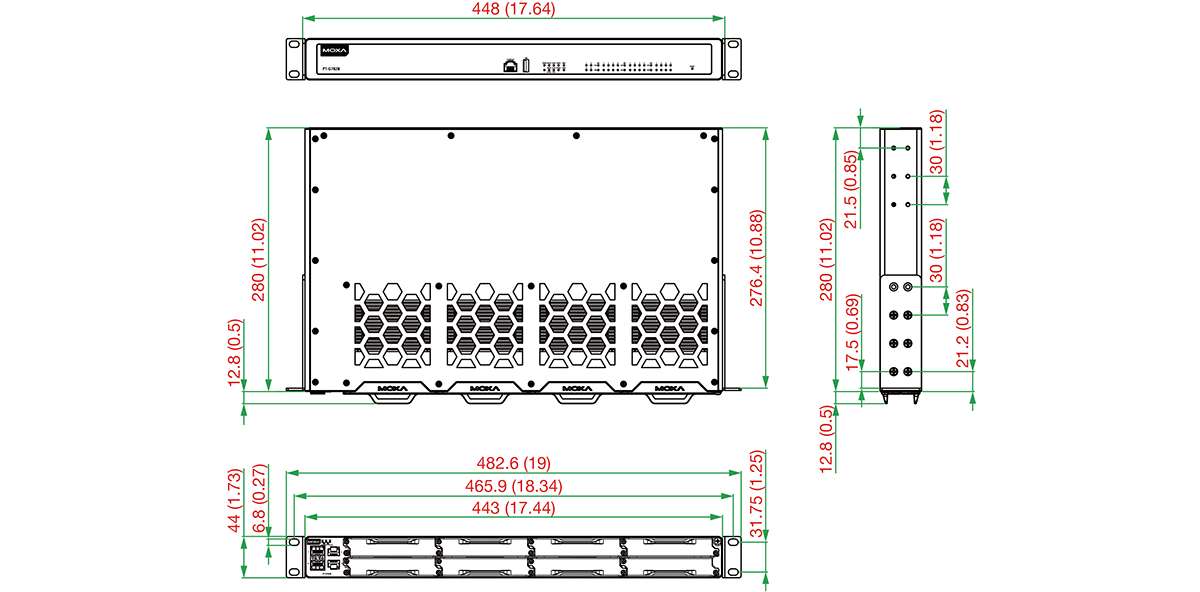

サイズ (単位 = mm)
| PT-G7828 | レイヤー：3 100/1000BaseSFPスロット：2～26 10/100/1000BaseT(X)ポート RJ45コネクター：2～26 PoEポート、10/100/1000BaseT(X) RJ45コネクター：0～24 動作温度：-40～85℃ |
|---|
アクセサリー (別売り)
| ストレージキット | |
| ABC-02-USB | マネージドイーサネットスイッチおよびルーター用の設定バックアップおよびリストアツール ファームウェアアップグレード ログファイルストレージツール 動作温度：0～60℃ |
|---|---|
| ABC-02-USB-T | マネージドイーサネットスイッチおよびルーター用の設定バックアップおよびリストアツール ファームウェアアップグレード ログファイルストレージツール 動作温度：-40～75℃ |
| 電源 | |
| PWR-HV-P48 | 電源モジュール (110/220VAC/VDC) システム電源入力、リレイ、PoE電源入力付き |
| PWR-LV-P48 | 電源モジュール (24/48VDC) システム電源入力、リレイ、PoE電源入力付き |
| PWR-HV-NP | 電源モジュール (110/220VAC/VDC) システム電源入力、リレイ付き |
| PWR-LV-NP | 電源モジュール (24/48VDC) システム電源入力、リレイ付き |
| LM-7000H モジュールシリーズ | |
| LM-7000H-4GTX | ギガビットイーサネットモジュール 10/100/1000BaseT(X)ポート×4 |
| LM-7000H-4GSFP | ギガビットイーサネットモジュール 100/1000BaseSFPスロット×4 |
| LM-7000H-4GPoE | ギガビットイーサネットモジュール 10/100/1000BaseT(X) IEEE 802.3af/at PoE+ポート×4 |
| LM-7000H-4TX | ファストイーサネットモジュール 10/100BaseT(X)ポート×4 |
| LM-7000H-4PoE | ファストイーサネットモジュール 10/100BaseT(X) IEEE 802.3af/at PoE+ポート×4 |
| SFPモジュール | |
| SFPモジュールシリーズ | MoxaイーサネットSFPトランシーバー製品互換性 (PDFファイル) をご参照下さい |
| ソフトウェア | |
| MXview-50 | 産業用ネットワーク管理ソフトウェア 50ノードのライセンス (IPアドレス別) |
| MXview-100 | 産業用ネットワーク管理ソフトウェア 100ノードのライセンス (IPアドレス別) |
| MXview-250 | 産業用ネットワーク管理ソフトウェア 250ノードのライセンス (IPアドレス別) |
| MXview-500 | 産業用ネットワーク管理ソフトウェア 500ノードのライセンス (IPアドレス別) |
| MXview-1000 | 産業用ネットワーク管理ソフトウェア 1000ノードのライセンス (IPアドレス別) |
| MXview-2000 | 産業用ネットワーク管理ソフトウェア 2000ノードのライセンス (IPアドレス別) |
| MXview Upgrade-50 | 産業用ネットワーク管理ソフトウェア 50ノードのライセンス拡張 (IPアドレス別) |
