V3404-TL3-W-CT-T NEW

第11世代 Intel Core i3-1115G4E 鉄道用ファンレスx86コンピューター, 5G/Wi-Fi 6対応, 4 GbE

主な製品特長

鉄道車両や自動車などの車載アプリケーション向け Intel® Core™ i3/i7組み込みコンピューター
複数のワイヤレス接続オプション (最大)：5G×2、4G×1、Wi-Fi 6×1、Wi-Fi 5×1
オンボードのセキュアゲートウェイアプリケーションに適した最大8つのイーサネットポート
セキュリティ強化のためのロック付きホットスワップ対応 HDD/SSDスロット×2
オンボードTPMモジュールによるサイバーセキュリティの強化
RTCバッテリーの低電圧監視サポート
鉄道車両アプリケーションの多様な電源要件を満たす絶縁された24～110 VDC電源入力
セルラーおよびWi-Fiモジュールを有効にした状態で-40～70℃の動作温度（EN 50155 OT4範囲）に対応
EN 50155 全必須テスト項目に準拠 ※
EN 50121-4に準拠
IEC 61373の耐衝撃および振動耐性に関する要件に準拠

この製品は、EN 50155規格で定義されている鉄道車両用途に適しています。
より詳細な情報については、こちらをご参照下さい：
EN_50155_Compliance.pdf (PDF/英語)

EN50121-4

EN50155

カテゴリー

シリーズ

V3400シリーズ製品一覧

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
シリーズ

V3400シリーズ組み込みコンピューターは、Intel® Core™ i3 高性能プロセッサーを搭載し、最大64 GB RAM、1つのM.2 2280 Mキーソケット、2つのストレージ拡張用ホットスワップ対応HDD/SSDを備えています。V3400シリーズコンピューターは、動作温度、入力電圧、サージ、ESD、振動に関するEN 50155およびEN 50121-4規格に準拠しており、鉄道車両内や沿線でのアプリケーションに最適です。セキュリティを強化するためストレージスロットのカバーにはロックが付けられており、鍵を持つことを許可された担当者のみがストレージドライブにアクセスできます。

V3400コンピューターは、車上や沿線システムやデバイスとの接続に必要とされる中断のないデータ伝送を確保するために、1ペアLANバイパス機能 (V3408モデルのみ) を備えた4～8のギガビットイーサネットポート、2つのRS-232/422/485シリアルポート、2つのDI、2つのDO、2つのUSB 3.0ポートなど、豊富なインターフェースが搭載されています。内蔵のTPM 2.0モジュールは、プラットフォームの完全性を保証し、ハードウェアベースのセキュリティと改ざんからの保護をします。

鉄道車両や自動車などの車載アプリケーションには信頼性の高い接続性が必要とされます。また、デバイス上にソフトウェアのステータスを示す明確なインジケーターが必要です。V3400コンピューターは、M.2スロットに2つの5Gモジュール、mPCIeスロットに1つのLTEまたはWi-Fi 5、M.2スロットに1つのWi-Fi 6を搭載するなど、複数のワイヤレス設定をサポートしています。6つのSIMカードスロットは、冗長的な5G/LTEi接続を確立することができます。最適化されたメカニズムと熱設計により、2つの5Gモジュールと1つのWi-Fi 6モジュールを搭載した状態でもEN 50155 OT4 (-40～70℃) の要件を満たすことが可能で、過酷な車載環境における実用的なアプリケーションに最適です。

コンピューター
CPU	第11世代 Intel® Core™ i3-1115G4E (2C/4T, 6M, 2.2 GHz)
システムメモリスロット	SODIMM DDR4スロット×2 (最大 64 GB, 16 GB プリインストール)
システムメモリ (プリインストール)	16 GB DDR4
ストレージスロット	2.5インチ SSDスロット×2 (ホットスワップ対応) M.2 M key 2280スロット×1 (NVMe; 128 GB プリインストール)
ストレージ (プリインストール)	M.2 M key 128 GB SSD
対応OS	Windows 11 IoT Enterprise LTSC 2024 64-bit Windows 10 IoT Enterprise LTSC 2021 64-bit Moxa Industrial Linux 3 (Debian 11, kernel 5.10, EOL 2031) Linuxドライバーサポート： Debian 12 Ubuntu 22.04 LTS (HWE)
ボタン	Disk hot-swap, Reset, Power
コンピューターインターフェース
イーサネットポート	V3404モデル：オートセンシング 10/100/1000 Mbps×3 オートセンシング 1000/2500 Mbps×1 V3408モデル：オートセンシング 10/100/1000 Mbps×7 オートセンシング 1000/2500 Mbps×1
シリアルポート	RS-232/422/485ポート×2 (ソフトウェア選択可能, DB9オスコネクター)
デジタル入力	DI×2
デジタル出力	DO×2
USB 3.0	USB 3.0ホスト×2, Type-Aコネクター
ビデオ出力	VGA×1, 15ピン D-subコネクター (メス) HDMI×1, HDMIコネクター (Type-A)
拡張スロット	M.2 B key 3052スロット×2 (5G対応, Nano SIM×2, 5Gモジュール×1 プリインストール) M.2 E keyスロット×1 (Wi-Fi 6対応, Wi-Fi 6モジュール×1 プリインストール) mPCIeスロット×1 (4G対応, Nano SIM×2, または Wi-Fi 5対応)
ワイヤレスモジュール (プリインストール)	5G×1 (M.2 B key 3052スロット) Wi-Fi 6×1 (M.2 E keyスロット)
Wi-Fiアンテナコネクター	QMA×15 QMAコネクター×7 プリインストール (5G および Wi-Fi 6対応) QMAコネクター×8 (カバー付き, オプションのワイヤレスアクセサリーパッケージと組み合わせて使用)
SIMフォーマット	Nano
SIM数	6
TPM	TPM v2.0
イーサネットインターフェース
コネクター	M12 Xコードプッシュプルタイプ (メス)
シリアルインターフェース
ボーレート	50 bps ～ 115.2 kbps
コネクター	DB9 オス
ESD	Contact: 6 kV; Air: 8 kV (level 3)
絶縁	2 kV
データビット	5, 6, 7, 8
ストップビット	1, 1.5, 2
パリティ	None, Even, Odd, Space, Mark
フロー制御	RTS/CTS, XON/XOFF RS-485用 ADDC (自動データ方向制御) RTS Toggle (RS-232のみ)
シリアル信号
RS-232	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422	Tx+, Tx-, Rx+, Rx-, GND
RS-485-2線	Data+, Data-, GND
RS-485-4線	Tx+, Tx-, Rx+, Rx-, GND
デジタル入力
コネクター	ネジ止め式ユーロブロックターミナル
アイソレーション	3k VDC
センサータイプ	ドライコンタクトウェットコンタクト (NPN)
ドライコンタクト	Logic 0：Close to GND Logic 1：Open
ウェットコンタクト (COM - DI)	Logic 0：10 ～ 30 VDC Logic 1：0 ～ 3 VDC
デジタル出力
コネクター	ネジ止め式ユーロブロックターミナル
定格電流	200 mA/チャネル
I/Oタイプ	Sink
電圧	0 ～ 30 VDC
アイソレーション	3k VDC
セルラーインターフェース
5G NR周波数帯域 (5Gモジュール)	NSA および SA 周波数帯域： n1 (2100 MHz), n2 (1900 MHz), n3 (1800 MHz), n5 (850 MHz), n7 (2600 MHz), n8 (900 MHz), n12 (700 MHz), n13 (700 MHz), n14 (700 MHz), n18 (800 MHz), n20 (800 MHz), n25 (1900 MHz), n26 (850 MHz), n28 (700 MHz), n29 (700 MHz), n30 (2300 MHz), n38 (2600 MHz),n40 (2300 MHz), n41 (2500 MHz), n48 (3600 MHz), n66 (1700 MHz), n71 (600 MHz), n75 (1500 MHz), n77 (3700 MHz), n78 (3500 MHz), n79 (4500 MHz)
LTE周波数帯域 (5Gモジュール)	B1 (2100 MHz), B2 (1900 MHz), B3 (1800 MHz), B4 (1700 MHz), B5 (850 MHz), B7 (2600 MHz), B8 (900 MHz), B12 (700 MHz), B13 (700 MHz), B14 (700 MHz), B17 (700 MHz), B18 (800 MHz), B19 (800 MHz), B20 (800 MHz), B25 (1900 MHz), B26 (850 MHz), B28 (700 MHz), B29 (700 MHz), B30 (2300 MHz), B32 (1500 MHz), B34 (2000 MHz), B38 (2600 MHz), B39 (1900 MHz), B40 (2300 MHz), B41 (2500 MHz), B42 (3500 MHz), B43 (3600 MHz), B46 (5200 MHz), B48 (3600 MHz), B66 (1700 MHz), B71 (600 MHz)
LTE周波数帯域 (LTEモジュール)	Band 1 (2100 MHz), Band 2 (1900 MHz), Band 3 (1800 MHz) ,Band 4 (1700 MHz), Band 5 (850 MHz), Band 7 (2600 MHz), Band 8 (900 MHz), Band 9 (1800 MHz), Band 12 (700 MHz), Band 13 (700 MHz), Band 14 (700 MHz), Band 18 (850 MHz), Band 19 (850 MHz), Band 20 (800 MHz), Band 25 (1900 MHz), Band 26 (850 MHz), Band 28 (700 MHz)
UMTS/HSPA周波数帯域 (5Gモジュール)	Band 1 (2100 MHz), Band 2 (1900 MHz), Band 4 (1700 MHz), Band 5 (850 MHz), Band 6 (850 MHz), Band 8 (900 MHz), Band 19 (850 MHz)
UMTS/HSPA周波数帯域 (LTEモジュール)	Band 1 (2100 MHz), Band 2 (1900 MHz), Band 4 (1700 MHz), Band 5 (850 MHz), Band 6 (850 MHz), Band 8 (900 MHz), Band 19 (850 MHz)
2G周波数帯域 (LTEモジュール)	Band 2 (PCS_1900), Band 3 (DCS_1800), Band 5 (GSM_850), Band 8 (EGSM_900)
ケーブル	5Gモジュール： IPEX MHF4 - QMAケーブル×5 (データ伝送用×4、GNSS用×1) LTEモジュール： IPEX MHF - QMAケーブル×3 (データ伝送用×2、GNSS用×1)
GPSインターフェース
周波数範囲	5Gモジュール：広帯域GNSS：1559 ～ 1606 MHz (推奨) GPS：帯域幅 NB GPS 2.046 MHz (中心周波数 1575.42 MHz) GLONASS：帯域幅：約8.3 MHz (1597.05 ～ 1606 MHz) BeiDou 帯域幅 4.092 MHz (1559.05 ～ 1563.14 MHz) Galileo：帯域幅4.092 MHz (中心周波数1575.42 MHz) LTEモジュール：広帯域GNSS：1559 ～ 1606 MHz (推奨) GPS/GLONASS/BeiDou /Galileo/QZSS 対応の最新GNSSソリューション
対応アンテナの種類	5Gモジュール：アクティブアンテナ (デフォルト) 7.5 dB < ゲイン < 26 dB (標準性能時) 1.5 dB < ゲイン < 7.5 dB (標準性能時) ATコマンドで設定パッシブアンテナ： 1.5 dBi < ゲイン < 3dBi LTEモジュール：標準 14 dBi < ゲイン < 17 dBi (GNSSプリフィルター付き外部アクティブアンテナ)
初回測位時間 (TTFF)	5Gモジュール：ホットスタート：1 秒ウォームスタート：27 秒コールドスタート：28 秒オープンスカイ, 平均 TTFF LTEモジュール：ホットスタート：1.1 秒ウォームスタート：22.1 秒コールドスタート：29.9 秒 GPS + GLONASS シミュレーターテスト
感度	5Gモジュール：コールドスタート：-146 dBm トラッキング：-161 dBm アクイジション：-148 dBm LTEモジュール：コールドスタート：-145 dBm トラッキング：-160 dBm アクイジション：-147 dBm
更新レート	最小 1 Hz
WLANインターフェース
WLAN規格	Wi-Fi 6モジュール： 802.11a/b/g/n/ac/ax Wi-Fi 5モジュール： 802.11ac/a/b/g/n
周波数帯域	Wi-Fi 6モジュール： 2.4 GHz/5 GHz/6 GHz Wi-Fi 5モジュール： 2.4 GHz/5 GHz
ケーブル	Wi-Fi 6モジュール： IPEX MHF4 - QMAケーブル×2 Wi-Fi 5モジュール： IPEX MHF - QMAケーブル×2
LEDインジケーター
システム	Power×1 Storage×1
LAN	ポートあたり2 (LAN1: 1000/2500 Mbps, LAN2 ～ LAN8: 100/1000 Mbps) LANバイパスペアあたり1 (LAN7 ～ LAN8)
シリアル	ポートあたり2 (Tx, Rx)
ワイヤレス信号強度	接続ごとに3段階
ユーザープログラマブル	3
電源パラメーター
入力電圧	24 ～ 110 VDC
電源コネクター	M12 Aコードオスコネクター
消費電力	74.4 W (最大)
筐体特性
ハウジング	アルミ
IP保護等級	IP30
サイズ (耳なし)	106 × 250 × 180 mm
重さ	製品のみ：5.2 kg 製品 (ウォールマウントキット付き)：5.5 kg
取り付け方法	ウォールマウント
環境
動作温度	-40 ～ 70℃ (5Gモジュール×2 および Wi-Fi 6モジュール×1 搭載時)
保管温度 (パッケージ含む)	-40 ～ 85℃
周囲相対湿度	5 ～ 95% (結露なきこと)
規格および認証
EMC	EN 55032/35
EMI	CISPR 32, FCC Part 15B Class A
EMS	IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV, Signal: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
安全	EN 62368-1 IEC 62368-1 UL 62368-1
鉄道防火	EN 45545-2:2020
鉄道	EN 50121-4 EN 50121-3-2 EN 50155:2017
衝撃	IEC 60068-2-27, IEC 61373
振動	IEC 60068-2-64, IEC 61373
国際認証	CE UKCA FCC
無線	EN 301 489-1/-17/-19/-52 EN 62311 EN 300 328 (WLAN 2.4G) EN 301 893 (WLAN 5G) EN 303 687 (WLAN 6 GHz) EN 301 908-1 EN 303 413 EN 301 511 (LTE対応モデルのみ) FCC UKCA
宣言
グリーン製品	RoHS, CRoHS, WEEE
MTBF
時間	764,543 時間
規格	Telcordia (Bellcore), GB, GC
保証
保証期間	3 年
詳細	Moxa社製品保証方針

サイズ (単位=mm (inch) )

外観図

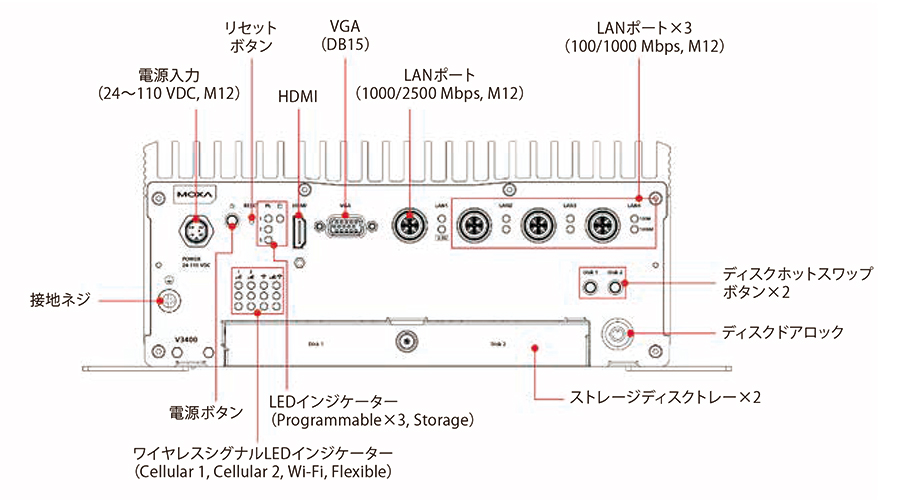

■ 前面図

■ 背面図

V3404-TL3-W-CT-T	CPU：Intel® Core™ i3-1115G4E メモリ：16 GB OSストレージ (M.2 M Key)：128 GB 2.5インチ SSDスロット (2)：オプション GbEポート：4 5G (最大2)：プリインストール×1, オプション×1 LTE/Wi-Fi 5：オプション Wi-Fi 6：プリインストール動作温度：-40～70℃

アクセサリー (別売り)

Wi-Fiワイヤレスモジュール
V3400-LTECat4-GL	Telit LE910C4 LTE Cat.4 mPCIeカード同軸ケーブル (I-PEX MHFオスコネクター - QMAメスコネクター) ×3 サーマルパッド×2 V3400シリーズ用ヒートシンク×1
V3400-5G-GL	Telit FN990A 5Gモジュール同軸ケーブル (I-PEX MHFオスコネクター - QMAメスコネクター) ×5 V3400シリーズ用サーマルパッド×2
V3400-WLAN22-AC	Wi-Fi 5 (802.11ac) モジュール mPCIeアダプターブラケット×1 (ネジ4本付き) 同軸ケーブル (I-PEX MHFオスコネクター - QMAメスコネクター) ×2 V3400シリーズ用サーマルパッド×2
V3400-WLAN22-AX	Wi-Fi 6 (802.11ax) モジュール同軸ケーブル (I-PEX 4 MHFオスコネクター - QMAメスコネクター) ×2 V3400シリーズ用サーマルパッド×2
ケーブル
CBL-M12(FF5P)/OPEN-100 IP67	Aコードメス M12 - 5ピンオープンワイヤーケーブル黒 IP67 1 m

V3400シリーズ製品一覧

V3404-TL3-W-CT-T	第11世代 Intel Core i3-1115G4E 鉄道用ファンレスx86コンピューター, 5G/Wi-Fi 6対応, 4 GbE
V3404-TL7-W-CT-T	第11世代 Intel Core i7-1185G7E 鉄道用ファンレスx86コンピューター, 5G/Wi-Fi 6対応, 4 GbE
V3408-TL3-W-CT-T	第11世代 Intel Core i3-1115G4E 鉄道用ファンレスx86コンピューター, 5G/Wi-Fi 6対応, 8 GbE
V3408-TL7-W-CT-T	第11世代 Intel Core i7-1185G7E 鉄道用ファンレスx86コンピューター, 5G/Wi-Fi 6対応, 8 GbE
