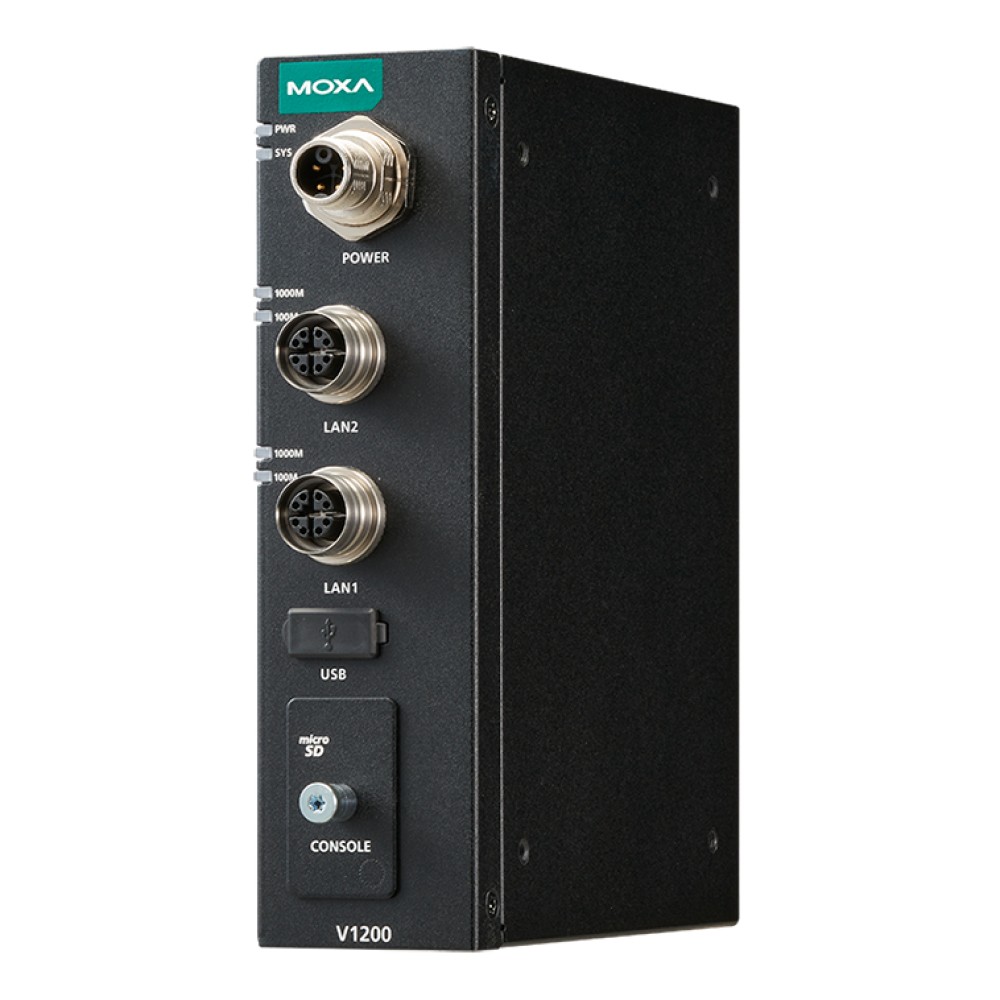

V1202-CT-T NEW
Armベース コンパクト鉄道用コンピューター
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- Arm Cortex-A53 quad-core 1.6 GHzプロセッサー
- 複数の取り付けオプションを備えたスリムでコンパクトなデザイン
- デュアルSIM搭載 統合型 5G Sub-6GHz NRモジュールとWi-Fi 6モジュール
- TPM 2.0モジュール内蔵
- Moxa Industrial Linuxを内蔵し、長期的なLinuxサポートを実現
- 24～110 VDC電源範囲に対応した絶縁電源
- EN 50155のすべての必須テスト項目に準拠
この製品は、EN 50155規格で定義されている鉄道車両用途に適しています。
より詳細な情報については、こちらをご参照下さい：EN_50155_Compliance.pdf (PDF/英語)
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
V1200コンピューティングプラットフォームは、鉄道TCMSデータ収集および鉄道車両 - 地上間アプリケーション向けに設計されています。このコンピューターは、デュアルM12 10/100/1000 Mbpsイーサネットポートを搭載しています。スリムでコンパクトな設計と複数の取り付けオプションにより、設置スペースが削減され、さまざまなキャビネットやオンボードのロケーションに取り付けられる柔軟性を提供します。
V1200には、Moxa Industrial Linux (MIL) が付属しており、長期的なLinuxサポートと脆弱性パッチを提供します。Webベースのインターフェースのにより、プログラミングを必要とせずに、イーサネットの設定を簡単に構成できます。
| コンピューター | |
| CPU | Arm Cortex-A53 quad-core 1.6 GHz |
|---|---|
| DRAM | 4 GB LPDDR4 |
| 対応OS |
Moxa Industrial Linux 3 (Debian 11, kernel 5.10), 2031年サポート終了 詳細は www.moxa.com/MIL をご覧ください |
| ストレージ (プリインストール) | 16 GB eMMC |
| 拡張スロット | microSDスロット×1 |
| コンピューターインターフェース | |
| イーサネットポート | オートセンシング 10/100/1000 Mbpsポート (M12 Xコード) ×2 |
| USB 2.0 | USB 2.0ホスト×1, Type-Aコネクター |
| コンソールポート | RS-232 (TxD, RxD, GND), 3ピンヘッダー出力 (115200, n, 8, 1) |
| 拡張スロット |
M.2 E-keyスロット×1 (Wi-Fi 6対応) M.2 B-keyスロット×1 (5G対応) mPCIeスロット×1 (LTE対応) 注：5GとLTEを同時に動作させることはできません。 |
| ボタン | リセットボタン |
| TPM | TPM v2.0 |
| シリアルインターフェース | |
| ボーレート | 50 bps ～ 115.20 kbps |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None, Even, Odd, Space, Mark |
| フロー制御 |
RTS/CTS, XON/XOFF RS-485用 ADDC (自動データ方向制御) RTS Toggle (RS-232のみ) |
| アイソレーション | なし |
| シリアル信号 | |
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2線 | Data+, Data-, GND |
| RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
| セルラーインターフェース | |
| LTE周波数帯 (LTEモジュール) | Band 1 (2100 MHz), Band 2 (1900 MHz), Band 3 (1800 MHz), Band 4 (1700 MHz), Band 5 (850 MHz), Band 7 (2600 MHz), Band 8 (900 MHz), Band 9 (1800 MHz), Band 12 (700 MHz), Band 13 (700 MHz), Band 14 (700 MHz), Band 18 (850 MHz), Band 19 (850 MHz), Band 20 (800 MHz), Band 25 (1900 MHz), Band 26 (850 MHz), Band 28 (700 MHz) |
| 5G NR周波数帯 (5Gモジュール) |
NSA および SA周波数帯： n1 (2100 MHz), n2 (1900 MHz), n3 (1800 MHz), n5 (850 MHz), n7 (2600 MHz), n8 (900 MHz), n12 (700 MHz), n13 (700 MHz), n14 (700 MHz), n18 (800 MHz), n20 (800 MHz), n25 (1900 MHz), n26 (850 MHz), n28 (700 MHz), n29 (700 MHz), n30 (2300 MHz), n38 (2600 MHz),n40 (2300 MHz), n41 (2500 MHz), n48 (3600 MHz), n66 (1700 MHz), n71 (600 MHz), n75 (1500 MHz), n77 (3700 MHz), n78 (3500 MHz), n79 (4500 MHz) |
| UMTS/HSPA周波数帯 (LTEモジュール) | Band 1 (2100 MHz), Band 2 (1900 MHz), Band 4 (1700 MHz), Band 5 (850 MHz), Band 6 (850 MHz), Band 8 (900 MHz), Band 19 (850 MHz) |
| UMTS/HSPA周波数帯 (5Gモジュール) | Band 1 (2100 MHz), Band 2 (1900 MHz), Band 4 (1700 MHz), Band 5 (850 MHz), Band 6 (850 MHz), Band 8 (900 MHz), Band 19 (850 MHz) |
| LTE周波数帯 (5Gモジュール) |
B1 (2100 MHz), B2 (1900 MHz), B3 (1800 MHz), B4 (1700 MHz), B5 (850 MHz), B7 (2600 MHz), B8 (900 MHz), B12 (700 MHz), B13 (700 MHz), B14 (700 MHz), B17 (700 MHz), B18 (800 MHz), B19 (800 MHz), B20 (800 MHz), B25 (1900 MHz), B26 (850 MHz), B28 (700 MHz), B29 (700 MHz), B30 (2300 MHz), B32 (1500 MHz), B34 (2000 MHz), B38 (2600 MHz), B39 (1900 MHz), B40 (2300 MHz), B41 (2500 MHz), B42 (3500 MHz), B43 (3600 MHz), B46 (5200 MHz), B48 (3600 MHz), B66 (1700 MHz), B71 (600 MHz) |
| 2G周波数帯 (LTEモジュール) | Band 2 (PCS_1900), Band 3 (DCS_1800), Band 5 (GSM_850), Band 8 (EGSM_900) |
| ケーブル |
5Gモジュール：IPEX MHF4 - QMAケーブル×5 (データ伝送用×4, GNSS用×1) LTEモジュール：IPEX MHF - QMAケーブル×3 (データ伝送用×2, GNSS用×1) |
| GPSインターフェース | |
| 周波数範囲 |
5Gモジュール： 広帯域GNSS：1559 ～ 1606 MHz (推奨) ：帯域幅 NB GPS 2.046 MHz (中心周波数 1575.42 MHz) GLONASS： 帯域幅 約 8.3 MHz (1597.05 ～ 1606 MHz) BeiDou：帯域幅 4.092 MHz (1559.05 ～ 1563.14 MHz) Galileo：帯域幅 4.092 MHz (中心周波数 1575.42 MHz) LTEモジュール： 広帯域GNSS：1559 ～ 1606 MHz (推奨) GPS/GLONASS/BeiDou/Galileo/QZSS に対応した最先端のGNSSソリューション |
| 対応アンテナの種類 |
5Gモジュール： アクティブアンテナ (デフォルト) 7.5 dB < ゲイン < 26 dB (標準性能時) 1.5 dB < ゲイン < 7.5 dB (標準性能時) ATコマンドで設定 パッシブアンテナ： 1.5 dBi < ゲイン < 3dBi LTEモジュール： 標準 14 dBi < ゲイン < 17 dBi (GNSSプリフィルター付き外部アクティブアンテナ) |
| 初回測位時間 (TTFF) |
5Gモジュール： ホットスタート：1 秒 ウォームスタート：27 秒 コールドスタート：28 秒 オープンスカイ, 平均 TTFF LTEモジュール： ホットスタート：1.1 秒 ウォームスタート：22.1 秒 コールドスタート：29.9 秒 GPS + GLONASS シミュレーターテスト |
| 感度 |
5Gモジュール： コールドスタート：-146 dBm トラッキング：-161 dBm アクイジション：-148 dBm LTEモジュール： コールドスタート：-145 dBm トラッキング：-160 dBm アクイジション：-147 dBm |
| 更新レート | 最小 1 Hz |
| WLANインターフェース | |
| WLAN規格 | 802.11a/b/g/n/ac/ax |
| 周波数帯域 |
2.4 GHz / 6 GHz 2.4 GHz / 5 GHz |
| LEDインジケーター | |
| システム |
Power×1 System×1 SIM card indicator×1 |
| LAN | 2ポート, 1ポートあたり1 (10/100/1000 Mbps) |
| ワイヤレス信号強度 |
セルラー×3 Wi-Fi×3 |
| 電源パラメーター | |
| 電源入力数 | 1 |
| 入力電圧 | 24 ～ 110 VDC |
| 入力電流 | 0.4 A @ 24 VDC, 0.1A @ 110 VDC |
| 消費電力 | CPU負荷95%時 7.4 W |
| 電源コネクター | M12 Kコード 電源コネクター |
| 逆極性保護 | サポート |
| 信頼性 | |
| 自動リブートトリガー | 外部 RTC (リアルタイムクロック) |
| アラートツール | 外部 WDT (ウォッチドッグタイマー) |
| 筐体特性 | |
| ハウジング |
メタル SECC |
| IP保護等級 | IP40 |
| サイズ | 150 × 120 × 41 mm |
| 重さ |
製品のみ (取り付け用耳部分を除く) 665 g |
| 取り付け方法 |
ウォールマウント (標準) デスクマウント (オプションキット使用) DINレールマウント (オプションキット使用) |
| 環境 | |
| 動作温度 | セルラーおよびWi-Fi使用時：-40 ～ 70℃ |
| 保管温度 (パッケージ含む) | -40 ～ 85℃ |
| 周囲相対湿度 | 5 ～ 95% (結露なきこと) |
| 規格および認証 | |
| EMC |
EN 55032/35 EN 61000-6-2/-6-4 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: line-to-line 2 kV, Signal: line-to-ground 2 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz; Signal: 10 V IEC 61000-4-8 PFMF |
| 無線 |
EN 301 489-1/-17/-19/-52 EN 62311 EN 300 328 (WLAN 2.4G) EN 301 893 (WLAN 5G) EN 303 687 (WLAN 6 GHz) EN 301 908-1 EN 303 413 FCC UKCA |
| 国際認証 |
FCC CE UKCA RCM (V1202-CT-T / V1222-CT-T) |
| 安全 |
IEC 62368-1 UL 62368-1 |
| 鉄道防火 |
EN 45545-2 NFPA130 |
| 鉄道 |
EN 50155: 2021 EN 50121-4 |
| 衝撃 |
IEC 60068-2-27 IEC 61373 EN 50155 |
| 振動 |
IEC 60068-2-64 IEC 61373 EN 50155 |
| グリーン製品 | RoHS, CRoHS, WEEE |
| MTBF | |
| 時間 | 2,755,789 時間 |
| 規格 | Telcordia Standard SR332, GB |
| 保証 | |
| 保証期間 | 5 年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位=mm (inch) )

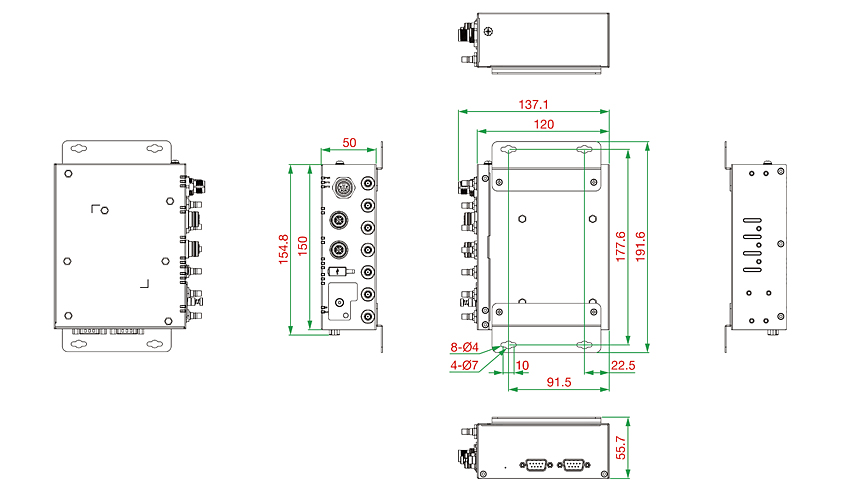

ウォールマウントキット付き (標準)
デスクマウントキット付き (オプション)

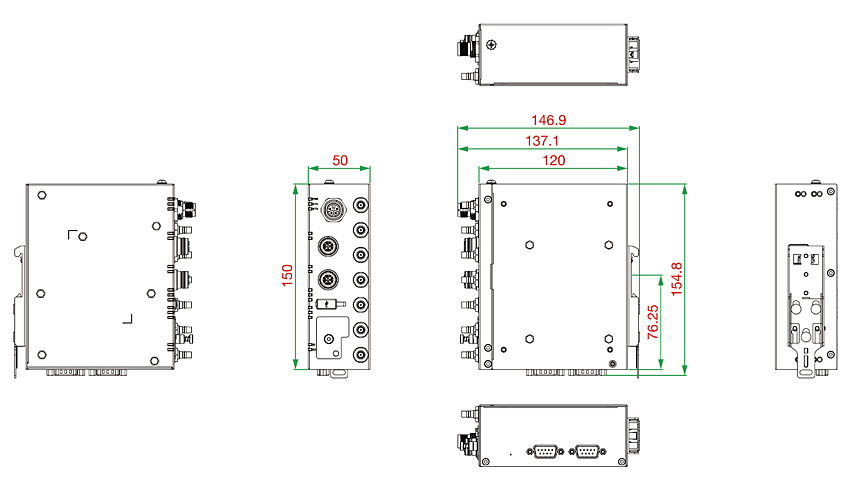

DINレールマウントキット付き (オプション)

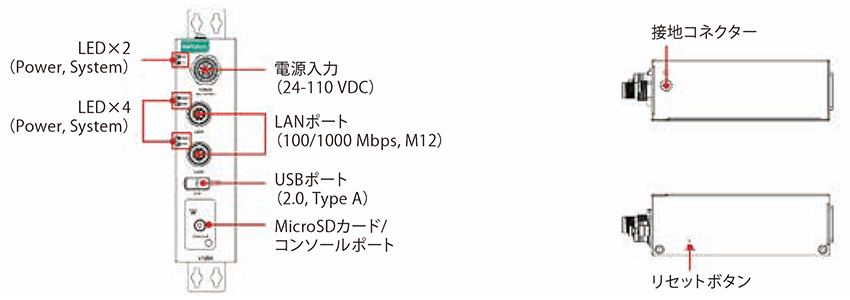

外観図
| V1202-CT-T |
CPU：Arm Cortex-A53 quad-core 16 GHz ストレージ (プリインストール)：16 GB eMMC DRAM：4 GB LPDDR4 イーサネットポート：GbEポート×2 動作温度：-40～70℃ コンフォーマルコーティング |
|---|
アクセサリー (別売り)
| ケーブル | |
| CBL-M12KFF5POPEN-O-150-IP67 | Kコード メス M12-5ピン オープンワイヤー M12 電源ケーブル IP67 1.5 m |
|---|---|
| CBL-M12XMM8P-Y-300-IP67 | M12-M12 Cat-5 UTP イーサネットケーブル 8ピン オス Xコード 圧着タイプ M12コネクター IP67 3 m |
| CBL-M12XMM8P-Y-100-IP67 | M12-M12 Cat-5 UTP イーサネットケーブル 8ピン オス Xコード 圧着タイプ M12コネクター IP67 1 m |
| CBL-M12XMM8PRJ45-Y-200-IP67 | M12-RJ45 Cat-5 UTP イーサネットケーブル 8ピン オス Xコード 圧着タイプ M12コネクター IP67 2 m |
| Wi-Fi ワイヤレスモジュール | |
| V1200-LTECat4-GL | Telit LE910C4 LTE Cat. 4 mPCIeカード 同軸ケーブル×3 (I-PEX MHFオスコネクター - QMAメスコネクター) サーマルパッド×2 V1200シリーズ用ヒートシンク×1 |
| V1200-5G | Telit FN990A28W 5Gモジュール 同軸ケーブル×5 (I-PEX MHFオスコネクター - QMAメスコネクター) サーマルパッド×2 V1200シリーズ用ヒートシンク×1 |
| V1200-WLAN22-AX | Wi-Fi 6 (802.11ax) モジュール 同軸ケーブル×3 (I-PEX MHFオスコネクター - QMAメスコネクター) サーマルパッド×1 V1200シリーズ用ヒートシンク×1 |
| マウンティングキット | |
| V1200 Din-rail Kit | V1200シリーズ用 DINレール取り付けキット プレート×1 ネジ (M3×4 mm) ×5 |
| V1200 Desk-mounting Kit | V1200シリーズ用 デスク取り付けキット プレート (44.8×99×5.7 mm) ×2 ネジ (M3×5 mm) ×4 |
V1200シリーズ 製品一覧
| V1202-CT-T | Armベース コンパクト鉄道用コンピューター |
| V1222-CT-T | Armベース コンパクト鉄道用コンピューター, 2 シリアルポート |
| V1222-W-CT-T | Armベース コンパクト鉄道用コンピューター, 5G/Wi-Fi 6内蔵, 2 シリアルポート |
