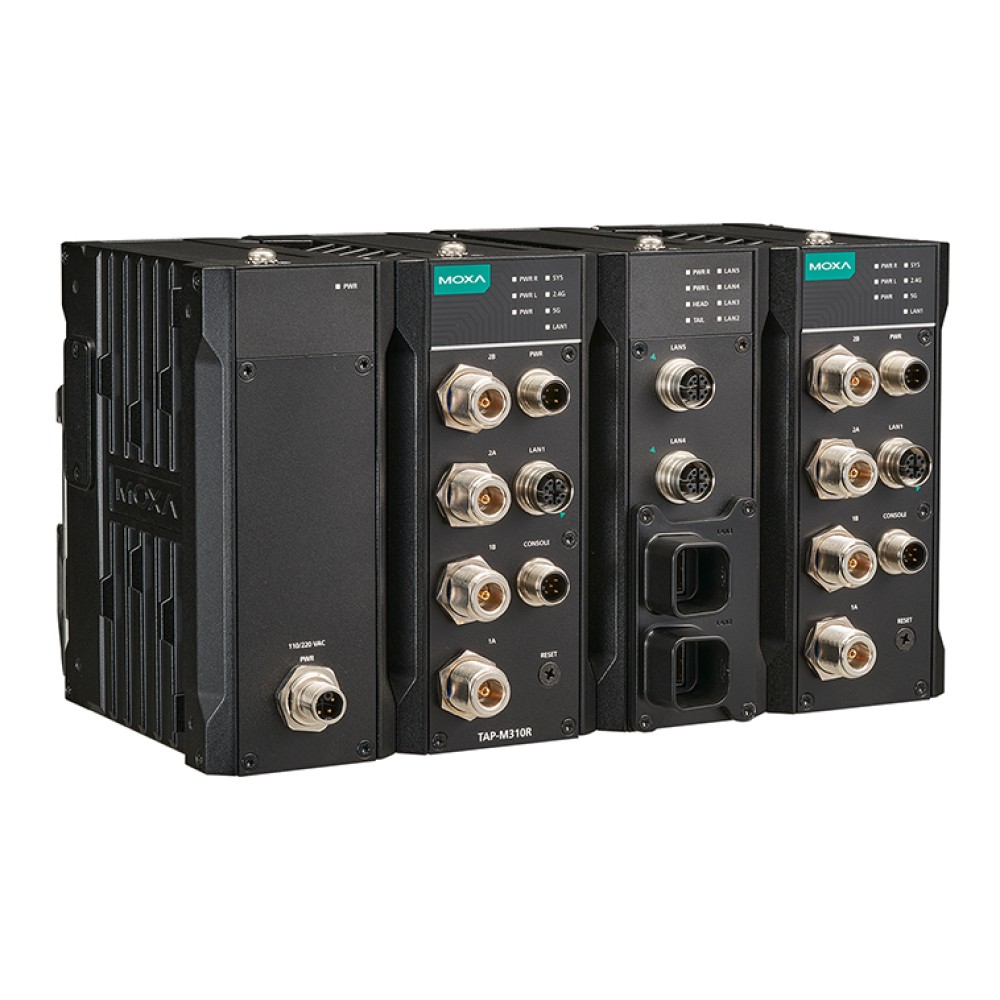

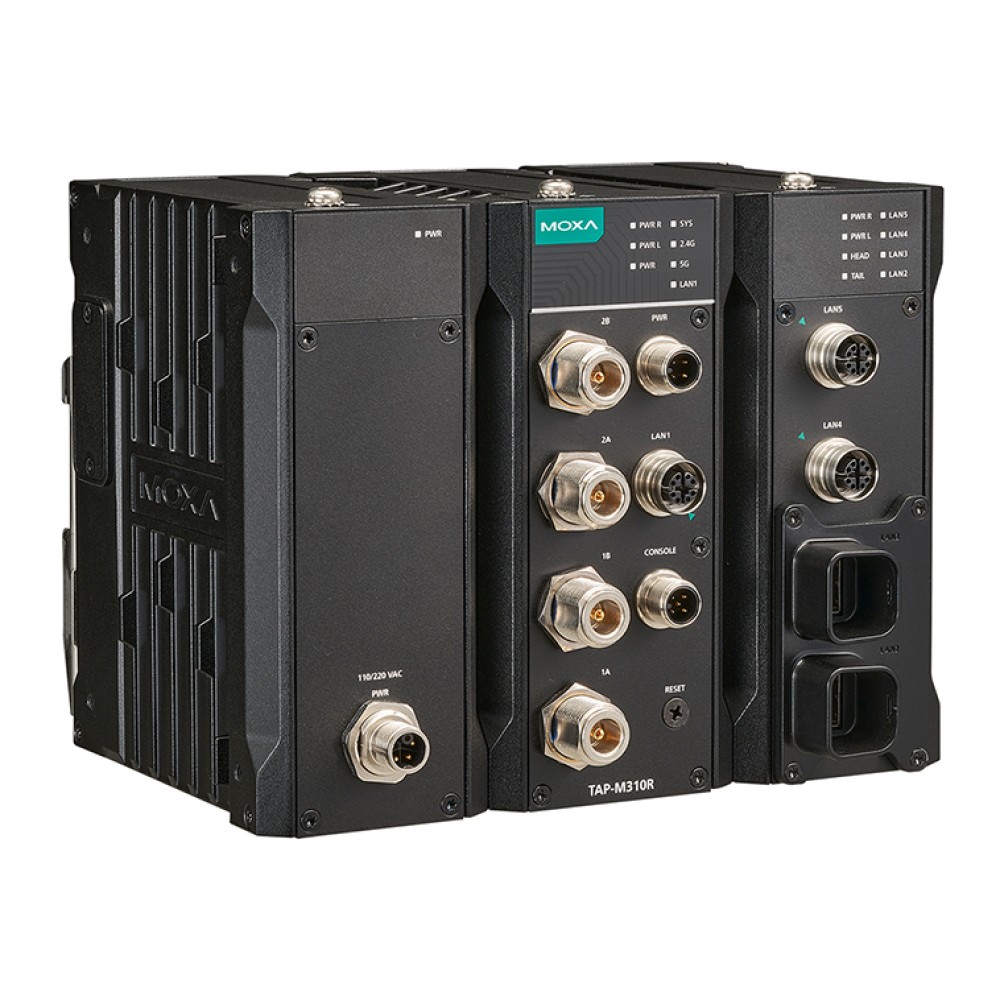

TAP-M310R-1P1R1S-US-CT-T NEW

沿線用（鉄道車両 - 地上間）Wi-Fi 6 AP/クライアント, USモデル, 110～220 VAC, M12 2.5GbEポート×1

主な製品特長

IEEE 802.11a/b/g/n/ac/ax準拠
最大574Mbps (2.4 GHz) または 1,201Mbps (5 GHz) のデータレートを選択可能なデュアルバンドWi-Fi
コントローラーベースのTurbo Roaming
EN 50155のすべての必須テスト項目に準拠※
堅牢なIP67保護等級ハウジングと-40～75℃の動作温度範囲
AeroLink Protectionによるワイヤレスネットワークの冗長化

この製品は、EN 50155規格で定義されている鉄道車両用途に適しています。より詳細な情報については、こちらをご参照下さい：EN_50155_Compliance.pdf (PDF/英語)

FCC

EN50155

カテゴリー

シリーズ

TAP-M310Rシリーズ製品一覧

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
シリーズ
FAQ

TAP-M310RシリーズのワイヤレスAP/クライアントは、CBTCやCCTV通信を含む鉄道車両 - 地上間アプリケーションを確実に実行するための堅牢なIEEE 802.11axワイヤレスソリューションを提供します。

IP67保護等級の防塵/防水ハウジングで保護されたTAP-M310Rシリーズは、過酷な鉄道環境下でも信頼性の高い動作を保証します。TAP-M310Rシリーズは、鉄道沿線アプリケーション向けに、AC電源モジュール、複数のイーサネット/Turbo Chainをサポートするイーサネットスイッチモジュールなど、4種類の異なるコンポーネントを提供し、より容易な導入を可能にします。また、動作温度範囲、電源入力電圧、サージ保護、ESD、振動耐性など、産業規格および鉄道事業に関する承認に準拠しています。

過酷な環境に対応した設計

IP67保護等級のメタルハウジングと、-40～75℃のワイド動作温度範囲
防振設計のM12コネクター (防水・防塵仕様)

鉄道アプリケーション向けに特化した設計

24 VDC、110～220 VAC、または24～110 VDC電源入力 (モデルによって異なる)
Moxa Turbo Chain対応のファイバーポート
コントローラーベースのTurbo Roaming：3つの選択チャネル使用時でのハンドオーバー時間50ms未満※ (WAC-M300と併用する場合のみ)
2.4 GHz/5 GHzバンドパスフィルター内蔵
2x2アンテナスプリッター内蔵

ここに示されたTurbo Roamingの回復時間は、干渉のない20MHzのRFチャネル、WPA3セキュリティ、デフォルトのTurbo Roamingパラメーターで設定されたAPで、最適化された条件下でのテスト結果の平均値です。クライアントは、トラフィック負荷200Kbpsで3チャネルローミングに設定されています。他の条件もローミングパフォーマンスに影響を与える可能性があります。Turbo Roamingパラメーター設定の詳細については、製品マニュアルを参照してください。

WLANインターフェース
WLAN規格	2.4 GHz：802.11b/g/n/ax, 1024 QAMサポート, 20/40 MHz 5 GHz：802.11a/n/ac/ax, 1024 QAMサポート, 20/40/80 MHz
US周波数帯 (20MHz動作チャネル)	2.412 ～ 2.462 GHz (11チャネル) 5.180 ～ 5.240 GHz (4チャネル) 5,745 ～ 5,825 GHz (5チャネル)
EU周波数帯 (20MHz動作チャネル)	2,412 ～ 2,472 GHz (13チャネル) 5,180 ～ 5,240 GHz (4チャネル) 5,745 ～ 5,825 GHz (5チャネル)
ワイヤレスセキュリティ	SSIDブロードキャスト enable/disable WPA2/WPA3 Personal (AES) WPA2/WPA3 Enterprise (IEEE 802.1X/RADIUS, AES)
送信レート	802.11b：1 ～ 11 Mbps 802.11a/g：6 ～ 54 Mbps 802.11n：6.5 ～ 300 Mbps 802.11ac：最大 540 Mbps 802.11ax：5 GHz 最大 1201 Mbps, 2.4 GHz 最大 576 Mbps
WLAN動作モード	Access point Master Sniffer Client Client-Router Slave
アンテナコネクター	Nタイプ (メス)×4
送信電力 802.11a	18±1.5 dBm @ 6 Mbps 20 MHz 18±1.5 dBm @ 9 Mbps 20 MHz 18±1.5 dBm @ 12 Mbps 20 MHz 18±1.5 dBm @ 18 Mbps 20 MHz 17±1.5 dBm @ 24 Mbps 20 MHz 17±1.5 dBm @ 36 Mbps 20 MHz 16±1.5 dBm @ 48 Mbps 20 MHz 15.5±1.5 dBm @ 54 Mbps 20 MHz
送信電力 802.11n (5 GHz)	18.5±1.5 dBm @ MCS0 20 MHz 18.5±1.5 dBm @ MCS1 20 MHz 18.5±1.5 dBm @ MCS2 20 MHz 18±1.5 dBm @ MCS3 20 MHz 17±1.5 dBm @ MCS4 20 MHz 16.5±1.5 dBm @ MCS5 20 MHz 16±1.5 dBm @ MCS6 20 MHz 15.5±1.5 dBm @ MCS7 20 MHz 18.5±1.5 dBm @ MCS8 20 MHz 18.5±1.5 dBm @ MCS9 20 MHz 18.5±1.5 dBm @ MCS10 20 MHz 18±1.5 dBm @ MCS11 20 MHz 17±1.5 dBm @ MCS12 20 MHz 16.5±1.5 dBm @ MCS13 20 MHz 15.5±1.5 dBm @ MCS14 20 MHz 15.5±1.5 dBm @ MCS15 20 MHz 18.5±1.5 dBm @ MCS0 40 MHz 18.5±1.5 dBm @ MCS1 40 MHz 18.5±1.5 dBm @ MCS2 40 MHz 17.5±1.5 dBm @ MCS3 40 MHz 17.5±1.5 dBm @ MCS4 40 MHz 16.5±1.5 dBm @ MCS5 40 MHz 15.5±1.5 dBm @ MCS6 40 MHz 15±1.5 dBm @ MCS7 40 MHz 18±1.5 dBm @ MCS8 40 MHz 18±1.5 dBm @ MCS9 40 MHz 17.5±1.5 dBm @ MCS10 40 MHz 17±1.5 dBm @ MCS11 40 MHz 17±1.5 dBm @ MCS12 40 MHz 16.5±1.5 dBm @ MCS13 40 MHz 15.5±1.5 dBm @ MCS14 40 MHz 15±1.5 dBm @ MCS15 40 MHz
送信電力 802.11ac (5 GHz, Dual Chain)	18±1.5 dBm @ MCS0 20 MHz 18±1.5 dBm @ MCS1 20 MHz 18±1.5 dBm @ MCS2 20 MHz 18±1.5 dBm @ MCS3 20 MHz 17±1.5 dBm @ MCS4 20 MHz 17±1.5 dBm @ MCS5 20 MHz 15.5±1.5 dBm @ MCS6 20 MHz 15±1.5 dBm @ MCS7 20 MHz 14.5±1.5 dBm @ MCS8 20 MHz 18±1.5 dBm @ MCS0 40 MHz 18±1.5 dBm @ MCS1 40 MHz 18±1.5 dBm @ MCS2 40 MHz 18±1.5 dBm @ MCS3 40 MHz 17±1.5 dBm @ MCS4 40 MHz 17±1.5 dBm @ MCS5 40 MHz 15±1.5 dBm @ MCS6 40 MHz 15.5±1.5 dBm @ MCS7 40 MHz 15±1.5 dBm @ MCS8 40 MHz 14.5±1.5 dBm @ MCS9 40 MHz 18±1.5 dBm @ MCS0 80 MHz 18±1.5 dBm @ MCS1 80 MHz 18±1.5 dBm @ MCS2 80 MHz 18±1.5 dBm @ MCS3 80 MHz 17±1.5 dBm @ MCS4 80 MHz 17±1.5 dBm @ MCS5 80 MHz 15.5±1.5 dBm @ MCS6 80 MHz 15±1.5 dBm @ MCS7 80 MHz 14.5±1.5 dBm @ MCS8 80 MHz 14.5±1.5 dBm @ MCS9 80 MHz
送信電力 802.11ax (5 GHz, Dual Chain)	18±1.5 dBm @ MCS0 20 MHz 18±1.5 dBm @ MCS1 20 MHz 18±1.5 dBm @ MCS2 20 MHz 18±1.5 dBm @ MCS3 20 MHz 17±1.5 dBm @ MCS4 20 MHz 17±1.5 dBm @ MCS5 20 MHz 15.5±1.5 dBm @ MCS6 20 MHz 15±1.5 dBm @ MCS7 20 MHz 14.5±1.5 dBm @ MCS8 20 MHz 14±1.5 dBm @ MCS9 20 MHz 13.5±1.5 dBm @ MCS10 20 MHz 13.5±1.5 dBm @ MCS11 20 MHz 18±1.5 dBm @ MCS0 40 MHz 18±1.5 dBm @ MCS1 40 MHz 17.5±1.5 dBm @ MCS2 40 MHz 17.5±1.5 dBm @ MCS3 40 MHz 16.5±1.5 dBm @ MCS4 40 MHz 16.5±1.5 dBm @ MCS5 40 MHz 16±1.5 dBm @ MCS6 40 MHz 15.5±1.5 dBm @ MCS7 40 MHz 14±1.5 dBm @ MCS8 40 MHz 14±1.5 dBm @ MCS9 40 MHz 13.5±1.5 dBm @ MCS10 40 MHz 13.5±1.5 dBm @ MCS11 40 MHz 18±1.5 dBm @ MCS0 80 MHz 18±1.5 dBm @ MCS1 80 MHz 17.5±1.5 dBm @ MCS2 80 MHz 17.5±1.5 dBm @ MCS3 80 MHz 16.5±1.5 dBm @ MCS4 80 MHz 16.5±1.5 dBm @ MCS5 80 MHz 15.5±1.5 dBm @ MCS6 80 MHz 15.5±1.5 dBm @ MCS7 80 MHz 14.5±1.5 dBm @ MCS8 80 MHz 14±1.5 dBm @ MCS9 80 MHz 13.5±1.5 dBm @ MCS10 80 MHz 13.5±1.5 dBm @ MCS11 80 MHz
送信電力 802.11b	23.5±1.5 dBm @ 1 Mbps 23.5±1.5 dBm @ 2 Mbps 23.5±1.5 dBm @ 5.5 Mbps 23.5±1.5 dBm @ 11 Mbps
送信電力 802.11g	23±1.5 dBm @ 6 Mbps 23±1.5 dBm @ 9 Mbps 23±1.5 dBm @ 12 Mbps 22±1.5 dBm @ 18 Mbps 22±1.5 dBm @ 24 Mbps 22±1.5 dBm @ 36 Mbps 21.5±1.5 dBm @ 48 Mbps 20.5±1.5 dBm @ 54 Mbps
送信電力 802.11n (2.4 GHz)	23±1.5 dBm @ MCS0 20 MHz 23±1.5 dBm @ MCS1 20 MHz 22±1.5 dBm @ MCS2 20 MHz 22±1.5 dBm @ MCS3 20 MHz 21.5±1.5 dBm @ MCS4 20 MHz 21±1.5 dBm @ MCS5 20 MHz 20.5±1.5 dBm @ MCS6 20 MHz 19.5±1.5 dBm @ MCS7 20 MHz 23±1.5 dBm @ MCS8 20 MHz 23±1.5 dBm @ MCS9 20 MHz 21±1.5 dBm @ MCS10 20 MHz 21±1.5 dBm @ MCS11 20 MHz 21±1.5 dBm @ MCS12 20 MHz 21±1.5 dBm @ MCS13 20 MHz 20±1.5 dBm @ MCS14 20 MHz 19±1.5 dBm @ MCS15 20 MHz 22.5±1.5 dBm @ MCS0 40 MHz 22.5±1.5 dBm @ MCS1 40 MHz 22.5±1.5 dBm @ MCS2 40 MHz 21.5±1.5 dBm @ MCS3 40 MHz 21±1.5 dBm @ MCS4 40 MHz 20.5±1.5 dBm @ MCS5 40 MHz 20±1.5 dBm @ MCS6 40 MHz 19.5±1.5 dBm @ MCS7 40 MHz 22±1.5 dBm @ MCS8 40 MHz 22±1.5 dBm @ MCS9 40 MHz 21±1.5 dBm @ MCS10 40 MHz 20±1.5 dBm @ MCS11 40 MHz 19±1.5 dBm @ MCS12 40 MHz 19±1.5 dBm @ MCS13 40 MHz 18.5±1.5 dBm @ MCS14 40 MHz 19±1.5 dBm @ MCS15 40 MHz
送信電力 802.11ac (2.4 GHz, Dual Chain)	22.5±1.5 dBm @ MCS0 20 MHz 22.5±1.5 dBm @ MCS1 20 MHz 22±1.5 dBm @ MCS2 20 MHz 21.5±1.5 dBm @ MCS3 20 MHz 21.5±1.5 dBm @ MCS4 20 MHz 21±1.5 dBm @ MCS5 20 MHz 20±1.5 dBm @ MCS6 20 MHz 19.5±1.5 dBm @ MCS7 20 MHz 19.5±1.5 dBm @ MCS8 20 MHz 22±1.5 dBm @ MCS0 40 MHz 22±1.5 dBm @ MCS1 40 MHz 22±1.5 dBm @ MCS2 40 MHz 21±1.5 dBm @ MCS3 40 MHz 21±1.5 dBm @ MCS4 40 MHz 20±1.5 dBm @ MCS5 40 MHz 19.5±1.5 dBm @ MCS6 40 MHz 19.5±1.5 dBm @ MCS7 40 MHz 19±1.5 dBm @ MCS8 40 MHz 18.5±1.5 dBm @ MCS9 40 MHz
送信電力 802.11ax (2.4 GHz, Dual Chain)	22.5±1.5 dBm @ MCS0 20 MHz 22.5±1.5 dBm @ MCS1 20 MHz 21±1.5 dBm @ MCS2 20 MHz 21±1.5 dBm @ MCS3 20 MHz 21±1.5 dBm @ MCS4 20 MHz 20.5±1.5 dBm @ MCS5 20 MHz 20±1.5 dBm @ MCS6 20 MHz 19.5±1.5 dBm @ MCS7 20 MHz 19±1.5 dBm @ MCS8 20 MHz 19±1.5 dBm @ MCS9 20 MHz 18.5±1.5 dBm @ MCS10 20 MHz 18.5±1.5 dBm @ MCS11 20 MHz 22±1.5 dBm @ MCS0 40 MHz 22±1.5 dBm @ MCS1 40 MHz 21±1.5 dBm @ MCS2 40 MHz 21±1.5 dBm @ MCS3 40 MHz 21±1.5 dBm @ MCS4 40 MHz 20.5±1.5 dBm @ MCS5 40 MHz 19.5±1.5 dBm @ MCS6 40 MHz 19.5±1.5 dBm @ MCS7 40 MHz 19±1.5 dBm @ MCS8 40 MHz 18.5±1.5 dBm @ MCS9 40 MHz 18±1.5 dBm @ MCS10 40 MHz 18±1.5 dBm @ MCS11 40 MHz
受信感度 802.11a	Typ. -86 @ 6 Mbps Typ. -84 @ 9 Mbps Typ. -83 @ 12 Mbps Typ. -80 @ 18 Mbps Typ. -77 @ 24 Mbps Typ. -74 @ 36 Mbps Typ. -70 @ 48 Mbps Typ. -68 @ 54 Mbps
受信感度 802.11n (5 GHz)	Typ. -85 dBm @ MCS0 20 MHz Typ. -82 dBm @ MCS1 20 MHz Typ. -80 dBm @ MCS2 20 MHz Typ. -76 dBm @ MCS3 20 MHz Typ. -73 dBm @ MCS4 20 MHz Typ. -68 dBm @ MCS5 20 MHz Typ. -67 dBm @ MCS6 20 MHz Typ. -65 dBm @ MCS7 20 MHz Typ. -86 dBm @ MCS8 20 MHz Typ. -83 dBm @ MCS9 20 MHz Typ. -81 dBm @ MCS10 20 MHz Typ. -78 dBm @ MCS11 20 MHz Typ. -75 dBm @ MCS12 20 MHz Typ. -71 dBm @ MCS13 20 MHz Typ. -69 dBm @ MCS14 20 MHz Typ. -66 dBm @ MCS15 20 MHz Typ. -83 dBm @ MCS0 40 MHz Typ. -79 dBm @ MCS1 40 MHz Typ. -77 dBm @ MCS2 40 MHz Typ. -74 dBm @ MCS3 40 MHz Typ. -70 dBm @ MCS4 40 MHz Typ. -66 dBm @ MCS5 40 MHz Typ. -65 dBm @ MCS6 40 MHz Typ. -63 dBm @ MCS7 40 MHz Typ. -84 dBm @ MCS8 40 MHz Typ. -80 dBm @ MCS9 40 MHz Typ. -78 dBm @ MCS10 40 MHz Typ. -74 dBm @ MCS11 40 MHz Typ. -72 dBm @ MCS12 40 MHz Typ. -68 dBm @ MCS13 40 MHz Typ. -67 dBm @ MCS14 40 MHz Typ. -65 dBm @ MCS15 40 MHz
受信感度 802.11ac (5 GHz)	Typ. -86 dBm @ MCS0 20 MHz Typ. -82 dBm @ MCS1 20 MHz Typ. -80 dBm @ MCS2 20 MHz Typ. -77 dBm @ MCS3 20 MHz Typ. -74 dBm @ MCS4 20 MHz Typ. -70 dBm @ MCS5 20 MHz Typ. -68 dBm @ MCS6 20 MHz Typ. -67 dBm @ MCS7 20 MHz Typ. -63 dBm @ MCS8 20 MHz Typ. -83 dBm @ MCS0 40 MHz Typ. -80 dBm @ MCS1 40 MHz Typ. -78 dBm @ MCS2 40 MHz Typ. -74 dBm @ MCS3 40 MHz Typ. -72 dBm @ MCS4 40 MHz Typ. -68 dBm @ MCS5 40 MHz Typ. -66 dBm @ MCS6 40 MHz Typ. -65 dBm @ MCS7 40 MHz Typ. -61 dBm @ MCS8 40 MHz Typ. -59 dBm @ MCS9 40 MHz Typ. -81 dBm @ MCS0 80 MHz Typ. -77 dBm @ MCS1 80 MHz Typ. -75 dBm @ MCS2 80 MHz Typ. -71 dBm @ MCS3 80 MHz Typ. -68 dBm @ MCS4 80 MHz Typ. -65 dBm @ MCS5 80 MHz Typ. -63 dBm @ MCS6 80 MHz Typ. -61 dBm @ MCS7 80 MHz Typ. -57 dBm @ MCS8 80 MHz Typ. -56 dBm @ MCS9 80 MHz
受信感度 802.11ax (5 GHz)	Typ. -87 dBm @ MCS0 20 MHz Typ. -83 dBm @ MCS1 20 MHz Typ. -81 dBm @ MCS2 20 MHz Typ. -78 dBm @ MCS3 20 MHz Typ. -75 dBm @ MCS4 20 MHz Typ. -71 dBm @ MCS5 20 MHz Typ. -69 dBm @ MCS6 20 MHz Typ. -67 dBm @ MCS7 20 MHz Typ. -64 dBm @ MCS8 20 MHz Typ. -62 dBm @ MCS9 20 MHz Typ. -58 dBm @ MCS10 20 MHz Typ. -56 dBm @ MCS11 20 MHz Typ. -84 dBm @ MCS0 40 MHz Typ. -81 dBm @ MCS1 40 MHz Typ. -79 dBm @ MCS2 40 MHz Typ. -76 dBm @ MCS3 40 MHz Typ. -72 dBm @ MCS4 40 MHz Typ. -63 dBm @ MCS5 40 MHz Typ. -67 dBm @ MCS6 40 MHz Typ. -65 dBm @ MCS7 40 MHz Typ. -62 dBm @ MCS8 40 MHz Typ. -60 dBm @ MCS9 40 MHz Typ. -56 dBm @ MCS10 40 MHz Typ. -54 dBm @ MCS11 40 MHz Typ. -81 dBm @ MCS0 80 MHz Typ. -78 dBm @ MCS1 80 MHz Typ. -75 dBm @ MCS2 80 MHz Typ. -72 dBm @ MCS3 80 MHz Typ. -69 dBm @ MCS4 80 MHz Typ. -65 dBm @ MCS5 80 MHz Typ. -64 dBm @ MCS6 80 MHz Typ. -62 dBm @ MCS7 80 MHz Typ. -58 dBm @ MCS8 80 MHz Typ. -56 dBm @ MCS9 80 MHz Typ. -52 dBm @ MCS10 80 MHz Typ. -50 dBm @ MCS11 80 MHz
受信感度 802.11b	Typ. -91 dBm @ 1 Mbps Typ. -87 dBm @ 2 Mbps Typ. -85 dBm @ 5.5 Mbps Typ. -83 dBm @ 11 Mbps
受信感度 802.11g	Typ. -86 dBm @ 6 Mbps Typ. -84 dBm @ 9 Mbps Typ. -83 dBm @ 12 Mbps Typ. -81 dBm @ 18 Mbps Typ. -78 dBm @ 24 Mbps Typ. -74 dBm @ 36 Mbps Typ. -70 dBm @ 48 Mbps Typ. -69 dBm @ 54 Mbps
受信感度 802.11n (2.4 GHz)	Typ. -85 dBm @ MCS0 20 MHz Typ. -82 dBm @ MCS1 20 MHz Typ. -80 dBm @ MCS2 20 MHz Typ. -77 dBm @ MCS3 20 MHz Typ. -73 dBm @ MCS4 20 MHz Typ. -69 dBm @ MCS5 20 MHz Typ. -68 dBm @ MCS6 20 MHz Typ. -66 dBm @ MCS7 20 MHz Typ. -87 dBm @ MCS8 20 MHz Typ. -84 dBm @ MCS9 20 MHz Typ. -82 dBm @ MCS10 20 MHz Typ. -79 dBm @ MCS11 20 MHz Typ. -75 dBm @ MCS12 20 MHz Typ. -71 dBm @ MCS13 20 MHz Typ. -70 dBm @ MCS14 20 MHz Typ. -68 dBm @ MCS15 20 MHz Typ. -83 dBm @ MCS0 40 MHz Typ. -80 dBm @ MCS1 40 MHz Typ. -78 dBm @ MCS2 40 MHz Typ. -74 dBm @ MCS3 40 MHz Typ. -71 dBm @ MCS4 40 MHz Typ. -67 dBm @ MCS5 40 MHz Typ. -65 dBm @ MCS6 40 MHz Typ. -64 dBm @ MCS7 40 MHz Typ. -85 dBm @ MCS8 40 MHz Typ. -81 dBm @ MCS9 40 MHz Typ. -79 dBm @ MCS10 40 MHz Typ. -75 dBm @ MCS11 40 MHz Typ. -72 dBm @ MCS12 40 MHz Typ. -69 dBm @ MCS13 40 MHz Typ. -67 dBm @ MCS14 40 MHz Typ. -65 dBm @ MCS15 40 MHz
受信感度 802.11ac (2.4 GHz)	Typ. -86 dBm @ MCS0 20 MHz Typ. -83 dBm @ MCS1 20 MHz Typ. -81 dBm @ MCS2 20 MHz Typ. -78 dBm @ MCS3 20 MHz Typ. -75 dBm @ MCS4 20 MHz Typ. -71 dBm @ MCS5 20 MHz Typ. -69 dBm @ MCS6 20 MHz Typ. -67 dBm @ MCS7 20 MHz Typ. -64 dBm @ MCS8 20 MHz Typ. -84 dBm @ MCS0 40 MHz Typ. -81 dBm @ MCS1 40 MHz Typ. -79 dBm @ MCS2 40 MHz Typ. -75 dBm @ MCS3 40 MHz Typ. -72 dBm @ MCS4 40 MHz Typ. -68 dBm @ MCS5 40 MHz Typ. -67 dBm @ MCS6 40 MHz Typ. -65 dBm @ MCS7 40 MHz Typ. -61 dBm @ MCS8 40 MHz Typ. -60 dBm @ MCS9 40 MHz
受信感度 802.11ax (2.4 GHz)	Typ. -87 dBm @ MCS0 20 MHz Typ. -84 dBm @ MCS1 20 MHz Typ. -81 dBm @ MCS2 20 MHz Typ. -78 dBm @ MCS3 20 MHz Typ. -75 dBm @ MCS4 20 MHz Typ. -71 dBm @ MCS5 20 MHz Typ. -70 dBm @ MCS6 20 MHz Typ. -68 dBm @ MCS7 20 MHz Typ. -64 dBm @ MCS8 20 MHz Typ. -62 dBm @ MCS9 20 MHz Typ. -59 dBm @ MCS10 20 MHz Typ. -56 dBm @ MCS11 20 MHz Typ. -85 dBm @ MCS0 40 MHz Typ. -82 dBm @ MCS1 40 MHz Typ. -79 dBm @ MCS2 40 MHz Typ. -76 dBm @ MCS3 40 MHz Typ. -73 dBm @ MCS4 40 MHz Typ. -69 dBm @ MCS5 40 MHz Typ. -68 dBm @ MCS6 40 MHz Typ. -66 dBm @ MCS7 40 MHz Typ. -62 dBm @ MCS8 40 MHz Typ. -60 dBm @ MCS9 40 MHz Typ. -57 dBm @ MCS10 40 MHz Typ. -54 dBm @ MCS11 40 MHz
イーサネットインターフェース
規格	全モデル： IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) IEEE 802.3ab 1000BaseT(X) IEEE 802.3bz 2.5GBaseT IEEE 802.1Q VLAN Tagging IEEE 802.3z 1000BaseX
10/100/1000/2500BaseT(X)ポート (M12 Xコード 8ピンメスコネクター)	1
10/100/1000BaseT(X)ポート (M12 Xコード 8ピンメスコネクター)	2
1000/2500BaseSFPスロット	2
イーサネットソフトウェア機能
マネージメント	DHCP Server DHCP Client DNS HTTP IPv4 LLDP SMTP SNMPv1/v2c/v3 Syslog TCP/IP Telnet UDP VLAN MXconfig
セキュリティ	HTTPS/SSL RADIUS SSH Certificate Management
時間管理	SNTP Client
ファイアウォール
フィルター	ICMP MAC address IP protocol Port-based Wi-Fi ACL Client Isolation
シリアルインターフェース
コンソールポート	RS-232 (M12 Aコード 5ピンオスコネクター)
LEDインターフェース
LEDインジケーター	PWR, PWR R, PWR L, SYS, 2.4G, 5G, LAN 1, LAN 2, LAN 3, LAN 4, LAN 5, HEAD, TAIL
入力/出力インターフェース
ボタン	リセットボタン
筐体特性
ハウジング	メタル
IP保護等級	IP67
サイズ	198.75 × 150 × 130 mm
重さ	4,508.5 g
取り付け方法	DINレールマウント
電源
入力電流	110 ～ 220 VAC, 50 ～ 60 Hz, 0.36 ～ 0.18 A (最大)
入力電圧	110 ～ 220 VAC
電源コネクター	M12 Kコード 5ピンオスコネクター
電力消費量	39.6 W (最大)
環境
動作温度	-40 ～ 75℃
保管温度 (パッケージ含む)	-40 ～ 85℃
相対湿度	5 ～ 95% (結露なきこと)
規格および認証
EMC	EN 61000-6-2/-6-4 EN 55032/35
EMI	CISPR 32, FCC Part 15B Class A
EMS	IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 V/m IEC 61000-4-8 PFMF: 30 A/m
安全	IEC 62368-1 UL 62368-1
鉄道	EN 50121-4 EN 50155
鉄道防火	EN 45545-2
無線	EN 300 328, EN 301 489-1/17, EN 301 893, EN 300 440, FCC
MTBF
時間	1,414,473時間
規格	Telcordia Standard SR-332
保証
保証期間	5 年
詳細	Moxa社製品保証方針

サイズ (単位=mm (inch) )

TAP-M310R-1P1R1S-US-CT-T	アプリケーション：沿線周波数帯域：US 入力電流：110～220 VAC, 50～60 Hz, 0.36～0.18 A (最大) 入力電圧：110～220 VAC 動作温度：-40～75℃

アクセサリー (別売り)

ケーブル
CBL-M12KFF5POPEN-O-150-IP67	Kコードメス M12 - 5ピンオープンワイヤー電源ケーブルオレンジ IP67定格 1.5m
CBL-M12FF5PF9-BK-150-IP67	Aコードメス M12 - 5ピン DB9 コンソールケーブル黒 IP67定格 1.5m
CBL-M12(FF4P)/Open-BK-100-IP68	Aコードメス M12 - 4ピン DB9 オープンケーブル黒 IP68定格 1m
CBL-M12XMM8PRJ45-Y-200-IP67	Xコードオス M12 - RJ45 イーサネットケーブル黄色 IP67定格 2m
コネクター
M12K-5PFF-IP65-PxC	圧着タイプ M12コネクターメス 5ピン Kコード IP65定格
A-PLG-WPSFP-IP67	TAP-M310Rシリーズ用 SFPケーブルグランド IP67定格
SFPモジュール
SFP-2.5GMLC-T	2.5GBase-M×1ポートマルチモード LCコネクター伝送距離：170m/200m/550m/600m 動作温度：-40～85℃
SFP-2.5GSLC-T	2.5GBase-S×1ポートシングルモード LCコネクター伝送距離：5km 動作温度：-40～85℃
SFP-2.5GLSLC-T	2.5GBase-LS×1ポートシングルモード LCコネクター伝送距離：20km 動作温度：-40～85℃
SFP-2.5GSLHLC-T	2.5GBase-SLH×1ポートシングルモード LCコネクター伝送距離：45km 動作温度：-40～85℃
SFP-1GLXLC-T	トランシーバータイプ：シングルモード伝送距離：10km 動作温度：-40～85℃
SFP-1GSXLC-T	トランシーバータイプ：マルチモード伝送距離：300m/550m/1km 動作温度：-40～85℃

TAP-M310Rシリーズ製品一覧

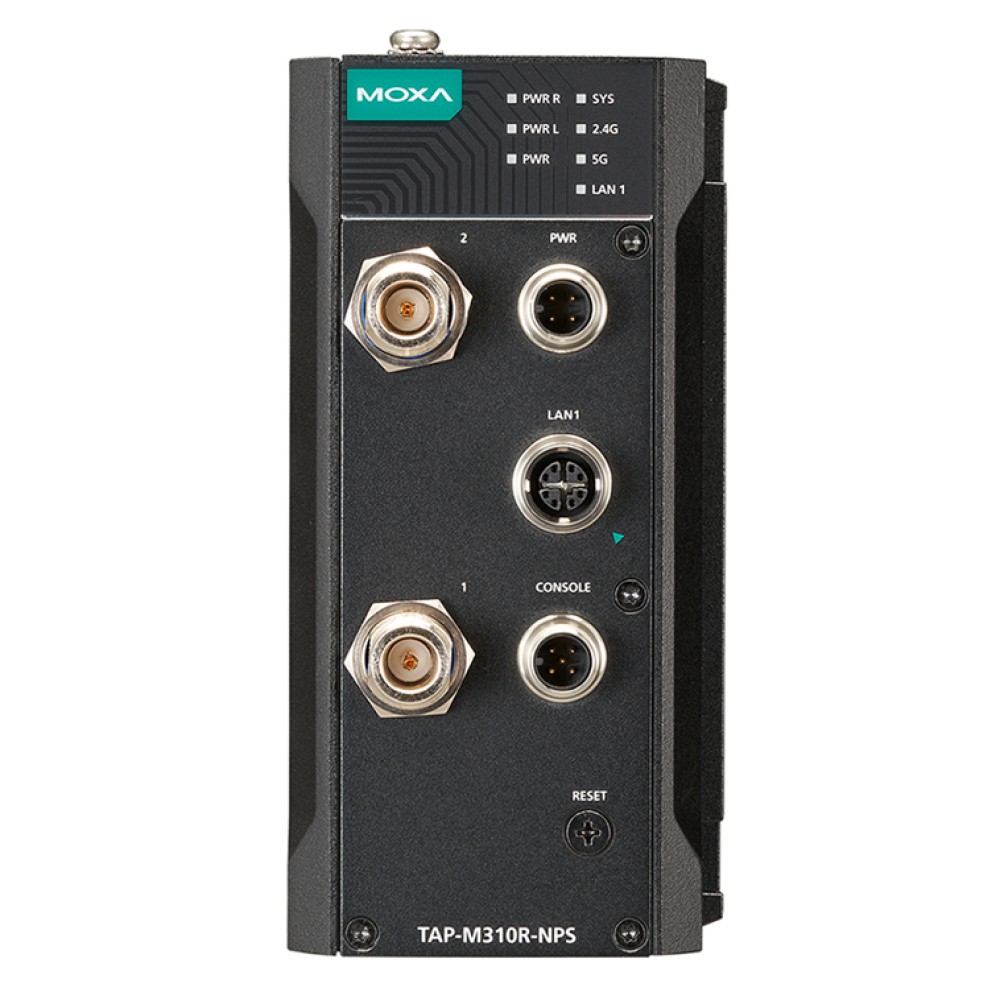

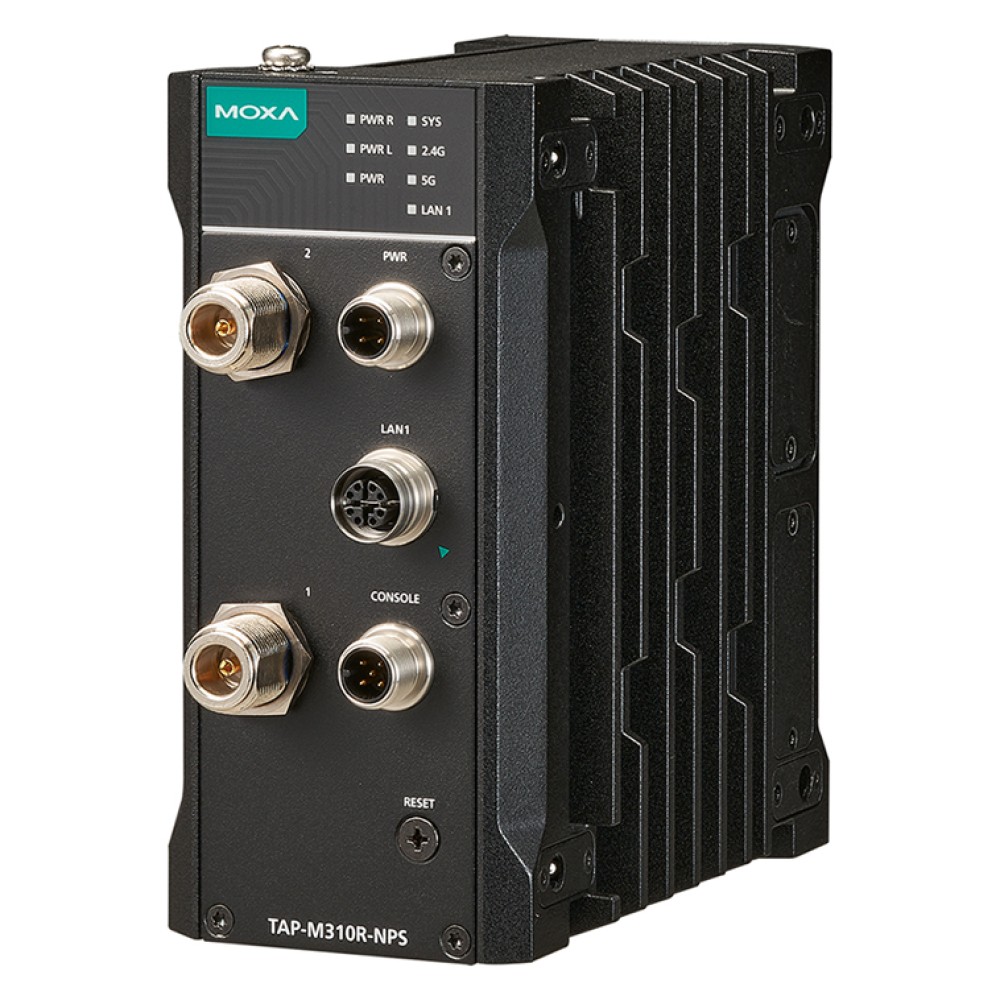

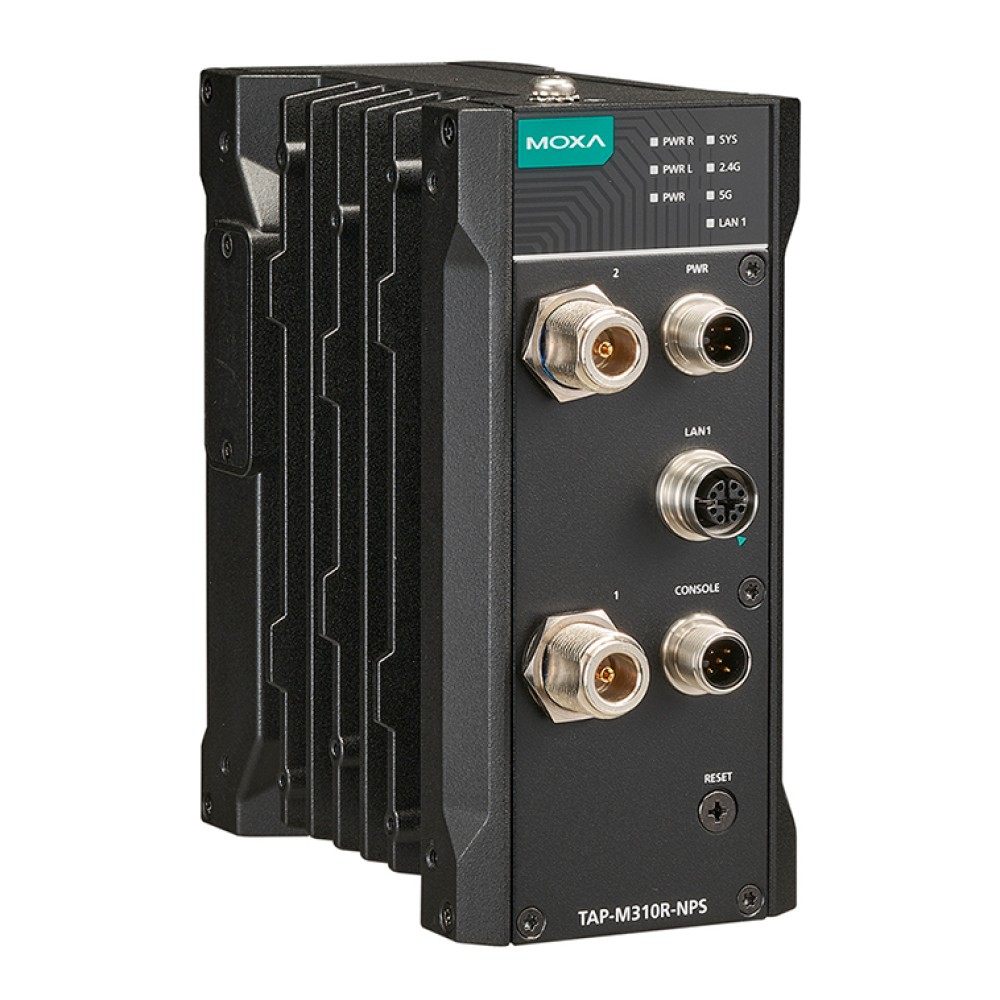

TAP-M310R-NPS-1R-US-CT-T	車載用（鉄道車両 - 地上間）Wi-Fi 6 AP/クライアント, USモデル, 24 VDC, M12 2.5GbEポート×1
TAP-M310R-NPS-1R-EU-CT-T	車載用（鉄道車両 - 地上間）Wi-Fi 6 AP/クライアント, EUモデル, 24 VDC, M12 2.5GbEポート×1

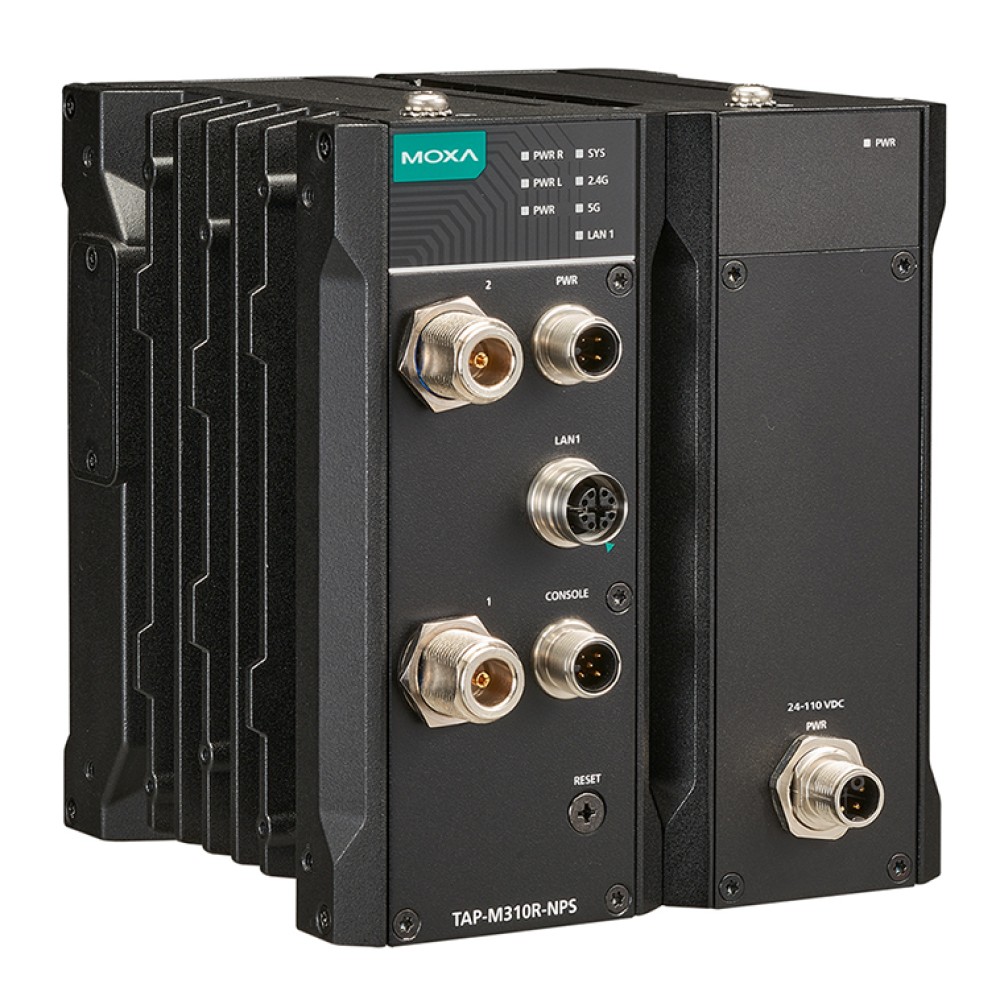

TAP-M310R-NPS-1P1R-US-CT-T	車載用（鉄道車両 - 地上間）Wi-Fi 6 AP/クライアント, USモデル, 24～110 VDC, M12 2.5GbEポート×1
TAP-M310R-NPS-1P1R-EU-CT-T	車載用（鉄道車両 - 地上間）Wi-Fi 6 AP/クライアント, EUモデル, 24～110 VDC, M12 2.5GbEポート×1
TAP-M310R-1P1R1S-US-CT-T	沿線用（鉄道車両 - 地上間）Wi-Fi 6 AP/クライアント, USモデル, 110～220 VAC, M12 2.5GbEポート×1
TAP-M310R-1P1R1S-EU-CT-T	沿線用（鉄道車両 - 地上間）Wi-Fi 6 AP/クライアント, EUモデル, 110～220 VAC, M12 2.5GbEポート×1
TAP-M310R-1P2R1S-US-CT-T	沿線用（鉄道車両 - 地上間）Wi-Fi 6 AP/クライアント, USモデル, 110～220 VAC, M12 2.5GbEポート×2
TAP-M310R-1P2R1S-EU-CT-T	沿線用（鉄道車両 - 地上間）Wi-Fi 6 AP/クライアント, EUモデル, 110～220 VAC, M12 2.5GbEポート×2
