NRU-161V-FT NEW
NVIDIA Jetson Orin NX/ Nano ファンレス フラットトップヒートシンク エッジAIコンピューター (GMSL2×6)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- NVIDIA® Jetson Orin™ NX または Orin™ Nano SoM (JetPackバンドル付き) 搭載
- 199×136×49 mmの薄型設計、フラットトップヒートシンク装備
- -25℃～70℃のファンレス動作 (25W TDPモードで70℃でもスロットリングなし) ※
- FAKRA Zコネクター経由でGMSL2×6 車載カメラをサポート (NRU-161V-FT)
- M12 Xコードコネクター経由でPoE+ GbE×4をサポート (NRU-162S-FT)
- M12 Aコードコネクター経由でCAN FD×1とRS232×1をサポート
- 8Vから35Vまでの広範囲DC入力に対応 プリビルド済みドライバー対応のGMSL2カメラ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
NRU-160-FTシリーズは、Jetson Orin™ NX/Orin™ Nano Edge AIコンピューターであり、フラットトップヒートシンクを搭載し、スマート農業向けの防水エンクロージャ内、工場向けの防塵キャビネット内、路側展開向けのジャンクションボックス内、または屋外AMR向けのロボットシャーシ内に取り付けられた際の伝導冷却に最適化されています。
NVIDIA® Jetson Orin™ NX/Orin™ Nanoを搭載したNRU-160-FTシリーズは、最大100 Sparse TOPS(INT8)のAI推論を提供し、わずか25Wの消費電力で最大18の1080pビデオストリームを同時にトランスコードできます。自律性、ADAS、またはAI検査向けにさまざまなカメラやセンサーと接続するように設計されたNRU-160-FTシリーズには2つのモデルがあります。1つは、選択されたIMX390、ISX031、およびIMX490 CMOSセンサー用のプリビルドドライバを備えた6つのGMSL2車載カメラをサポートするNRU-161V-FT、もう1つはIPまたは産業用GigEカメラ向けに4つのPoE+GbEポートを提供するNRU-162S-FTです。追加のM12GbEポートは、他のコンピューターやLiDARへのデータ伝送のために用意されています。
NRU-160-FTシリーズは、キャビネットまたはロボットへのエッジ展開、特にモバイルアプリケーション向けに設計されています。そのフラットトップヒートシンクは、金属製エンクロージャをヒートシンクの拡張として活用するだけでなく、NRU-160-FTシリーズをキャビネット外温度（通常、キャビネット内温度よりも10～15℃低い）で動作させることができます。また、コンパクトな199×136×49mmの薄型フットプリントは、限られたスペースに最適です。すべてのM12およびFAKRAコネクターは、信頼性の高い耐衝撃性と耐振動性を提供します。本システムは、8～35VのワイドDC入力範囲、イグニッション電源制御、1つのCAN FDバスポート、および1つのRS-232ポートをサポートしています。また、CAN/COM/Wi-Fiモジュール用のmini-PCIeソケットと、4G LTE/5G NRモバイル通信モジュール用のM.2Bキーソケットも備えています。
フラットトップヒートシンク、Orin™ NX/Orin™ Nano AIパフォーマンス、および多用途なオンボードカメラ接続の統合は、堅牢性、パフォーマンス、コストのバランスを取ります。これは、スマート農業、採掘、建設、路側アプリケーション、エッジ検査向けの密閉型キャビネットの内壁に密着して取り付けられるように設計された、すぐに展開できるエッジAIプラットフォームです。
| システムコア | |
| プロセッサー | NVIDIA® Ampere GPUとARM Cortex CPUで構成されるNVIDIA® Jetson Orin™ NXシステムオンモジュール (SOM) |
|---|---|
| メモリ | 16GB/ 8GB LPDDR5 @ 3200 MHz SOM |
| eMMC | なし |
| パネルI/Oインターフェース | |
| GMSL2 | GMSL2 FAKRA Zコネクター×6、複数の構成をサポート： 構成A：AC-IMX390×6 (2MP@30FPS) 構成B：AC-ISX031×6 (3MP@30FPS) 構成C：AC-IMX490×4 (5MP@30FPS) |
| イーサネットポート | M12 Xコード8ピンコネクター経由のギガビットイーサネットポート×1 |
| USB | M12 Aコード8ピンコネクター経由のUSB 2ポート×2 USB Type-Cポート×1 |
| ビデオポート | 1x VGA、M12 Aコード17ピンコネクター経由で1920x1080@60Hzをサポート |
| シリアルポート | M12 Aコード8ピンコネクター経由のRS-232ポート×1 |
| CANバス | M12 Aコード 8ピンコネクター経由のCAN FDポート×1 |
| 絶縁DIO | M12 Aコード 8ピンコネクター経由の絶縁型GPS PPS入力×1 |
| 内部I/Oインターフェース | |
| Mini PCI Express | フルサイズMini PCI Expressソケット (PCIe + USB 2.0) ×1 |
| M.2 | デュアルマイクロSIM対応LTE/5Gモジュール用 M.2 3042/3052 Bキー (USB 3.2 Gen 1 + USB 2.0) ×1 |
| ストレージ | |
| M.2 NVMe | NVMe SSD用 M.2 2242 Mキーソケット (PCIe Gen 3x1) ×1 |
| 電源 | |
| DC入力 | 8V～35V DC入力およびイグニッション電源制御, M12 Aコード, 5ピンコネクター (IGN/ GND/ V+) 経由(1) |
| 筐体特性 | |
| サイズ | 199 mm (W) x 136 mm (D) x 49 mm (H) |
| 重さ | 1.5 kg |
| 取り付け方法 | ウォールマウント（標準）(4) |
| 環境 | |
| 動作温度 | -25～70℃, パッシブ冷却 (25W TDPモード) 時(2)(3) CPUとGPUのフル稼働時：70℃で25W TDPモード、スロットリングなし |
| 保管温度 | -40℃ ～ 85℃ |
| 湿度 | 10% ～ 90% (結露なきこと) |
| 振動 | MIL-STD-810H, Method 514.8, Category 4 |
| 衝撃 | MIL-STD-810H, Method 516.8, Procedure I |
| EMC | CE/ FCC Class A、EN 55032 およびEN 55035準拠 |
- システム負荷が60W未満の場合は、必要なDC入力範囲は8V～35Vです。システム負荷が60W～96Wの場合は、必要なDC入力範囲は12V～35Vです。システム負荷が96W～160Wの場合は、必要なDC入力範囲は20V～35Vです。
- 氷点下および60℃を超える動作温度の場合は、広温度範囲HDDまたはソリッドステートディスク (SSD) が必要です。
- 本システムは、キャビネット内環境を模擬するため、高温環境下で60（幅）×60（奥行）×0.3（高さ）cmのアルミニウムプレートにマウントした状態で試験を実施しました。
- ウォールマウントブラケットは筐体設計の一部として統合されています。

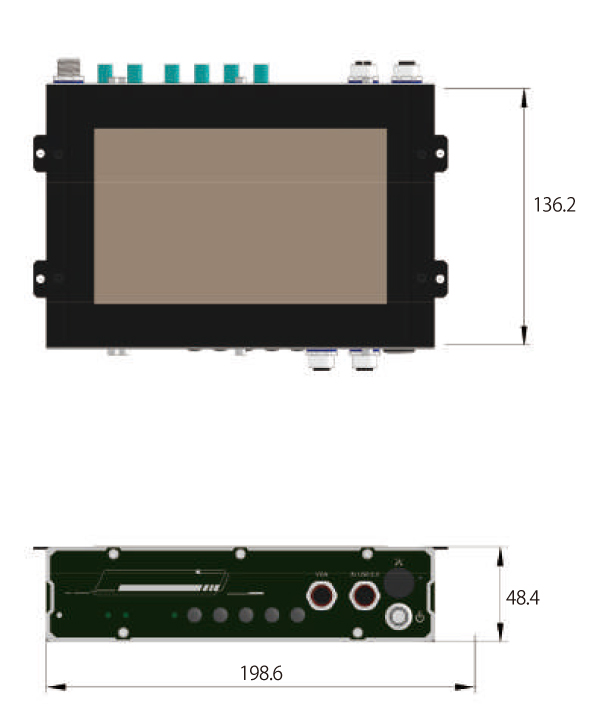

サイズ (単位 = mm)
外観図
| NRU-161V-FT | GMSL2×6 NVIDIA® Jetson Orin™ NXシステムオンモジュール (SOM) ギガビットイーサネットポート×1 メモリ：16GB/ 8GB LPDDR5 @ 3200 MHz SOM |
|---|---|
| Jetson モジュールオプション | 異なるNVIDIA® Jetson Orin™ NX および NVIDIA® Jetson Orin™ Nano ※詳しくはお問い合わせください。 |
| NVMeオプション | 異なる容量のM.2 2242 NVMeストレージ向けのオプション ※詳しくはお問い合わせください。 |
アクセサリー (別売り)
| GMSL2 カメラ | このシステムは、TIER IV、e-con、StereoLabs、Intel RealSenseを含む、事前インストールされたドライバ付きのさまざまなGMSL2 2Dおよび3Dカメラと互換性があります。完全なリストについては、 こちらのリンクをクリックしてください。 |
|---|---|
| 電源アダプター | |
| PA-60W-OW | 60W AC/DC電源アダプター 12V, 5A DC出力 端子ブロック用のコード端子 動作温度：-30～70℃ |
| PA-160W-OW | 160W AC/DC電源アダプター 20V/8A; 18AWGx4C/120cm 端子ブロック用のコード端子 動作温度：-30～70℃ |
NRU-160-FTシリーズ 製品一覧
| NRU-161V-FT | NVIDIA Jetson Orin NX/ Nano ファンレス フラットトップヒートシンク エッジAIコンピューター (GMSL2×6) |
| NRU-162S-FT | NVIDIA Jetson Orin NX/ Nano ファンレス フラットトップヒートシンク エッジAIコンピューター (PoE+ GbE×4) |
