AWK-5222-US-T
産業用 IEEE 802.11a/b/g デュアルRF ワイヤレスAP/ブリッジ/クライアント,USバンド (ワイド温度モデル)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- IEEE 802.11a/b/g準拠
- 冗長ワイヤレス通信およびハイパフォーマンスワイヤレスブリッジを実現するデュアルRF設計
- デュアルイーサネット冗長性のためのRSTP
- 100ms冗長ローミングサポート
- 産業グレードQoS (WMM) およびVLANサポート
- -40～75℃動作温度範囲 (Tモデル)
- M12コネクターサポート (AWK-5222-M12モデル)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
| WLAN | |
| 規格 | IEEE 802.11a/g/b：ワイヤレスLAN IEEE 802.11i：ワイヤレスセキュリティ IEEE 802.3u：10/100BaseT(X) IEEE 802.3af：Power-over-Ethernet IEEE 802.1D：スパニングツリープロトコル IEEE 802.1w：Rapid STP |
|---|---|
| スプレッドスペクトラム&変調 | DSSS：DBPSK、DQPSK、CCK OFDM：BPSK、QPSK、16QAM、64QAM、64QAM @ 54Mbps、16QAM @ 24/36Mbps、QPSK @ 12/18Mbps、CCK @ 11/5.5Mbps、DQPSK @ 2Mbps、DBSK@ 1Mbps 802.11b：CCK @ 11/5.5Mbps、DQPSK @ 2Mbps、DBPSK @ 11Mbps 802.11a/g：64QAM @ 54/48Mbps、16QAM @ 36/24Mbps、QPSK @ 18/12Mbps、BPSK @ 9/6Mbps |
| 動作チャンネル (中心周波数) | US： 2.412～2.462GHz (11チャンネル) 5.18～5.24GHz (4 チャンネル) EU： 2.412～2.472GHz (13チャンネル) 5.18～5.24GHz (4チャンネル) |
| セキュリティ | SSIDブロードキャストイネーブル/デセーブル ファイアウォール：MAC/IP/プロトコル/ポートベースフィルタリング 64-bitおよび128-bit WEPエンクリプション、WPA/WPA2 個人および企業 (IEEE 802.1X/RADIUS、TKIPおよびAES) |
| 送信レート | 802.11b：1、2、5.5、11Mbps 802.11a/g：6、9、12、18、24、36、48、54Mbps |
| TX送信出力 | 802.11b： Typ.23±1.5dBm @ 1～11Mbps 802.11g： Typ.20±1.5dBm @ 6～24Mbps、Typ.19±1.5dBm @ 36Mbps、Typ.18±1.5dBm @ 48Mbps、Typ.17±1.5dBm @ 54Mbps 802.11a： Typ.18±1.5dBm @ 6～24Mbps、Typ.16±1.5dBm @ 36～48Mbps、Typ.15±1.5dBm @ 54Mbps |
| RX感度 | 802.11b： -97dBm @ 1Mbps、-94dBm @ 2Mbps、-92dBm @ 5.5Mbps、-90dBm @ 11Mbps 802.11g： -93dBm @ 6Mbps、-91dBm @ 9Mbps、-90dBm @ 12Mbps、-88dBm @ 18Mbps、-84dBm @ 24Mbps、-80dBm @ 36Mbps、-76dBm @ 48Mbps、-74dBm @ 54Mbps 802.11a： -90dBm @ 6Mbps、-89dBm @ 9Mbps、-89dBm @ 12Mbps、-85dBm @ 18Mbps、-83dBm @ 24Mbps、-79dBm @ 36Mbps、-75dBm @ 48Mbps、-74dBm @ 54Mbps |
| プロトコルサポート | |
| ジェネラルプロトコル | Proxy ARP、DNS、HTTP、HTTPS、IP、ICMP、SNTP、TCP、UDP、 RADIUS、SNMP、RTP、PPPoE、DHCP |
| APのみのプロトコル | ARP、BOOTP、DHCP、STP/RSTP (IEEE 802.1D/w) |
| インターフェース | |
| デフォルトアンテナ | 2dBi、デュアルバンド・オムニダイレクショナルアンテナ、RP-SMA(M) (AWK-5222モデルのみ) |
| 外部アンテナ用コネクター | AWK-5222：RP-SMA (F) AWK-5222-M12：QMA (F) |
| RJ45ポート | 2、10/100BaseT(X)、オートネゴシエーションスピード、半2重/全2重モード、オートMDI/MDI-X コネクション (AWK-5222モデルのみ) |
| M12ポート | 2、10/100BaseT(X)、オートネゴシエーションスピード、半2重/全2重モード、オートMDI/MDI-X コネクション (AWK-5222-M12モデルのみ) |
| コンソールポート | RS-232C (RJ45-タイプ) |
| LED表示 | PWR1、PWR2、PoE、FAULT、STATE、WLAN1、WLAN2、10M、100M (TPポート)、LAN1、LAN2 (M12ポート) |
| アラーム接点 | 1 リレイ出力、電流容量1A @ 24VDC (デジタル出力) |
| デジタル入力 | 2 電気的アイソレーション入力 +13～+30V：state “1” +3～-30V：state “0” 最大入力電流：8mA |
| メカニカル | |
| ハウジング | メタル、IP30プロテクション |
| 重さ | 1.1kg |
| サイズ | 62×135×105 mm |
| 取付 | DINレールマウンティング (標準)、ウォールマウンティング (オプション) |
| 環境 | |
| 動作温度 | 標準モデル：-25～60℃ ワイド温度モデル：-40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5%～95% (結露なきこと) |
| 電源 | |
| 入力電圧 | 12～48VDC、冗長デュアルDC電源入力または48VDC Power-over-Ethernet (IEEE 802.3af 準拠) EN 50155、24VDC準拠 |
| コネクター | 10-pin リムーバブルターミナルブロック |
| 消費電力 | 12～48VDC、800mA (max.) |
| 逆極性保護 | 有 |
| 認証 | |
| 安全 | EN60950-1, UL60950-1 |
| EMC | EN 301 489-1/17, FCC Part 15 Subpart B, EN 55022/55024, IEC 61000-6-2/4 |
| Radio | EN 300 328, EN 301 893 |
| 鉄道輸送 | EN 50155, EN 50121-1/4 |
| 信頼性 | |
| MTBF | AWK-5222：291,367hrs |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| WLAN | |
| 規格 | IEEE 802.11a/g/b：ワイヤレスLAN IEEE 802.11i：ワイヤレスセキュリティ IEEE 802.3u：10/100BaseT(X) IEEE 802.3af：Power-over-Ethernet IEEE 802.1D：スパニングツリープロトコル IEEE 802.1w：Rapid STP |
|---|---|
| スプレッドスペクトラム&変調 | DSSS：DBPSK、DQPSK、CCK OFDM：BPSK、QPSK、16QAM、64QAM、64QAM @ 54Mbps、16QAM @ 24/36Mbps、QPSK @ 12/18Mbps、CCK @ 11/5.5Mbps、DQPSK @ 2Mbps、DBSK@ 1Mbps 802.11b：CCK @ 11/5.5Mbps、DQPSK @ 2Mbps、DBPSK @ 11Mbps 802.11a/g：64QAM @ 54/48Mbps、16QAM @ 36/24Mbps、QPSK @ 18/12Mbps、BPSK @ 9/6Mbps |
| 動作チャンネル (中心周波数) | US： 2.412～2.462GHz (11チャンネル) 5.18～5.24GHz (4 チャンネル) EU： 2.412～2.472GHz (13チャンネル) 5.18～5.24GHz (4チャンネル) |
| セキュリティ | SSIDブロードキャストイネーブル/デセーブル ファイアウォール：MAC/IP/プロトコル/ポートベースフィルタリング 64-bitおよび128-bit WEPエンクリプション、WPA/WPA2 個人および企業 (IEEE 802.1X/RADIUS、TKIPおよびAES) |
| 送信レート | 802.11b：1、2、5.5、11Mbps 802.11a/g：6、9、12、18、24、36、48、54Mbps |
| TX送信出力 | 802.11b： Typ.23±1.5dBm @ 1～11Mbps 802.11g： Typ.20±1.5dBm @ 6～24Mbps、Typ.19±1.5dBm @ 36Mbps、Typ.18±1.5dBm @ 48Mbps、Typ.17±1.5dBm @ 54Mbps 802.11a： Typ.18±1.5dBm @ 6～24Mbps、Typ.16±1.5dBm @ 36～48Mbps、Typ.15±1.5dBm @ 54Mbps |
| RX感度 | 802.11b： -97dBm @ 1Mbps、-94dBm @ 2Mbps、-92dBm @ 5.5Mbps、-90dBm @ 11Mbps 802.11g： -93dBm @ 6Mbps、-91dBm @ 9Mbps、-90dBm @ 12Mbps、-88dBm @ 18Mbps、-84dBm @ 24Mbps、-80dBm @ 36Mbps、-76dBm @ 48Mbps、-74dBm @ 54Mbps 802.11a： -90dBm @ 6Mbps、-89dBm @ 9Mbps、-89dBm @ 12Mbps、-85dBm @ 18Mbps、-83dBm @ 24Mbps、-79dBm @ 36Mbps、-75dBm @ 48Mbps、-74dBm @ 54Mbps |
| プロトコルサポート | |
| ジェネラルプロトコル | Proxy ARP、DNS、HTTP、HTTPS、IP、ICMP、SNTP、TCP、UDP、 RADIUS、SNMP、RTP、PPPoE、DHCP |
| APのみのプロトコル | ARP、BOOTP、DHCP、STP/RSTP (IEEE 802.1D/w) |
| インターフェース | |
| デフォルトアンテナ | 2dBi、デュアルバンド・オムニダイレクショナルアンテナ、RP-SMA(M) (AWK-5222モデルのみ) |
| 外部アンテナ用コネクター | AWK-5222：RP-SMA (F) AWK-5222-M12：QMA (F) |
| RJ45ポート | 2、10/100BaseT(X)、オートネゴシエーションスピード、半2重/全2重モード、オートMDI/MDI-X コネクション (AWK-5222モデルのみ) |
| M12ポート | 2、10/100BaseT(X)、オートネゴシエーションスピード、半2重/全2重モード、オートMDI/MDI-X コネクション (AWK-5222-M12モデルのみ) |
| コンソールポート | RS-232C (RJ45-タイプ) |
| LED表示 | PWR1、PWR2、PoE、FAULT、STATE、WLAN1、WLAN2、10M、100M (TPポート)、LAN1、LAN2 (M12ポート) |
| アラーム接点 | 1 リレイ出力、電流容量1A @ 24VDC (デジタル出力) |
| デジタル入力 | 2 電気的アイソレーション入力 +13～+30V：state “1” +3～-30V：state “0” 最大入力電流：8mA |
| メカニカル | |
| ハウジング | メタル、IP30プロテクション |
| 重さ | 1.1kg |
| サイズ | 62×135×105 mm |
| 取付 | DINレールマウンティング (標準)、ウォールマウンティング (オプション) |
| 環境 | |
| 動作温度 | 標準モデル：-25～60℃ ワイド温度モデル：-40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5%～95% (結露なきこと) |
| 電源 | |
| 入力電圧 | 12～48VDC、冗長デュアルDC電源入力または48VDC Power-over-Ethernet (IEEE 802.3af 準拠) EN 50155、24VDC準拠 |
| コネクター | 10-pin リムーバブルターミナルブロック |
| 消費電力 | 12～48VDC、800mA (max.) |
| 逆極性保護 | 有 |
| 認証 | |
| 安全 | EN60950-1, UL60950-1 |
| EMC | EN 301 489-1/17, FCC Part 15 Subpart B, EN 55022/55024, IEC 61000-6-2/4 |
| Radio | EN 300 328, EN 301 893 |
| 鉄道輸送 | EN 50155, EN 50121-1/4 |
| 信頼性 | |
| MTBF | AWK-5222：291,367hrs |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

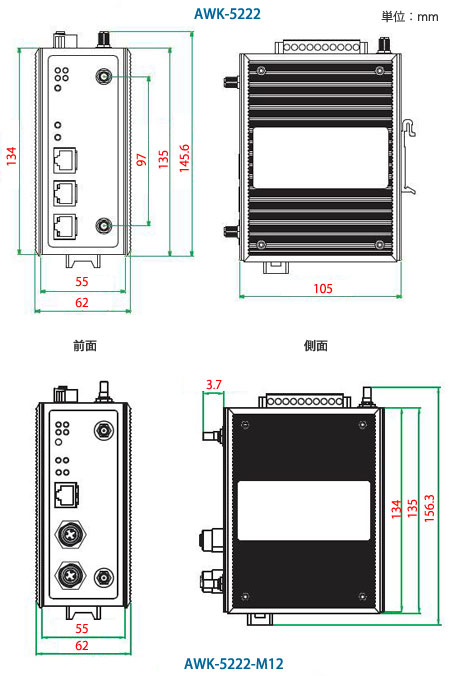

サイズ 単位：mm
| AWK-5222-US-T | IEEE 802.11a/b/g デュアルRF ワイヤレスAP/ブリッジ/クライアント USバンド 動作温度：-40～75℃ |
|---|
AWK-5222シリーズ 製品一覧
| AWK-5222-EU | 産業用 IEEE 802.11a/b/g デュアルRF ワイヤレスAP/ブリッジ/クライアント,EUバンド |
| AWK-5222-EU-T | 産業用 IEEE 802.11a/b/g デュアルRF ワイヤレスAP/ブリッジ/クライアント,EUバンド (ワイド温度モデル) |
| AWK-5222-US | 産業用 IEEE 802.11a/b/g デュアルRF ワイヤレスAP/ブリッジ/クライアント,USバンド |
| AWK-5222-US-T | 産業用 IEEE 802.11a/b/g デュアルRF ワイヤレスAP/ブリッジ/クライアント,USバンド (ワイド温度モデル) |
| AWK-5222-M12-US | 産業用 IEEE 802.11a/b/g デュアルRF ワイヤレスAP/ブリッジ/クライアント,M12コネクター,USバンド |
| AWK-5222-M12-US-T | 産業用 IEEE 802.11a/b/g デュアルRF ワイヤレスAP/ブリッジ/クライアント,M12コネクター,USバンド (ワイド温度モデル) |
| AWK-5222-M12-EU | 産業用 IEEE 802.11a/b/g デュアルRF ワイヤレスAP/ブリッジ/クライアント,M12コネクター,EUバンド |
| AWK-5222-M12-EU-T | 産業用 IEEE 802.11a/b/g デュアルRF ワイヤレスAP/ブリッジ/クライアント,M12コネクター,EUバンド (ワイド温度モデル) |
| AWK-5222-M12-JP | 産業用 IEEE 802.11a/b/g デュアルRF ワイヤレスAP/ブリッジ/クライアント,M12コネクター,JPバンド |
| AWK-5222-M12-JP-T | 産業用 IEEE 802.11a/b/g デュアルRF ワイヤレスAP/ブリッジ/クライアント,M12コネクター,JPバンド (ワイド温度モデル) |
