C32010T/PCI

8～32ポートインテリジェント RS-232C ユニバーサル PCIシリアルボード

販売終了

本製品は販売を終了いたしました。

後継製品

CP-168Uシリーズ

主な製品特長

ボード当たり8～32ポートまで拡張可能 (4ボード同時使用で、最大128ポート)
オンボードのデュアルRISCベースのプロセッサによりI/Oのパフォーマンス改善
コネクション・モジュールにステータスディスプレイパネルを装備
19インチラックマウントまたはデスクトップコネクションモジュール
リピーターなしで100mまで RS-232Cデバイスを制御可能
Windows COMポート、UNIX ttyポートコンパチブル
主要OSをサポート

FCC

WEEE

RoHS指令準拠

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
型番

Moxa C320Turboシリーズは、大変柔軟性に富んだ PC向けマルチポートシリアル･コントローラーです。システムが小規模の時は最小の8ポートから、システムの規模が大きくなるにつれ最大128ポートまで増設可能です。更にコントロールボード (ISA/PCI)、接続モジュール (ラックマウント/デスクトップ)、コネクター仕様 (RJ45/DB25)、通信規格 (RS-232/RS-422) と用途に合わせて多様なオプションが選択可能です。一つのシステムで全てのオプションが可能です。また、コントロールボードと接続モジュール間を高速のI/Oバスで接続し、最大100mまで、接続モジュールを延長することが可能です。これらの特徴により、低いコストで複数のシリアルデバイスを遠隔コントロールする環境をユーザーに提供します。

ボード当たり8～32ポートまで拡張可能 (最大4ボード、最大128ポート/システム)
オンボードのデュアルRISCベースのプロセッサーによりI/Oのパフォーマンス改善
コネクション･モジュール搭載のディスプレイが各ポートのステータスを表示
19インチラックマウントまたはデスクトップコネクションモジュール
リピーターを使わないでRS-232Cデバイスを100mまで延長可能
Windows COMポート、UNIX ttyポートコンパチブル
主要なOSをサポート

利点

システムの規模に併せて拡張ができるので、無駄な投資を抑えます
ハイパフォーマンス通信を実現するための大容量オンボードバッファを搭載
バス・プラットフォーム、コネクタータイプ、COMポート・インターフェイス、接続モジュールを用途に合わせて選択可能

アプリケーション

工業自動化オートメーション
リモートデータ収集
ネットワーク・コンソール・マネージメント
テレコミュニケーション
インターネット/イントラネットサーバー
RAS (Remote access services)

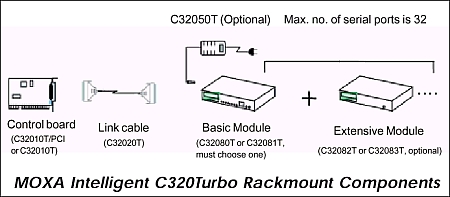

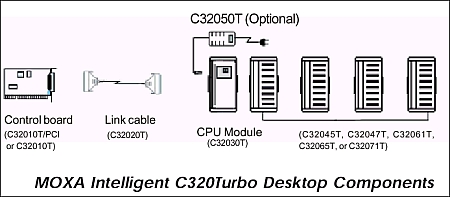

ラックマウント用とデスクトップ用のオプション選択について

製品選択例

ここでは、C320Tシリーズを適切に組み合わせる為の構成例を紹介します。

例1：ユニバーサルPCIボード、デスクトップ用接続、そして16ポートのRS-232C DB25(オス)ポートを必要とした場合 (サージ保護や光アイソレーションを必要としない場合) は下記のように選択します。

コントローラー	リンクケーブル	モジュール
C32010T/PCI	C32020T	C32030T+C32047T (2台)

例2：ユニバーサルPCIボード、ラックマウント用接続、そして16ポートのRS-232C DB25(オス)ポートを必要とした場合 (サージ保護や光アイソレーションを必要としない場合) は下記のように選択します。

コントローラー	リンクケーブル	モジュール
C32010T/PCI	C32020T	C32081T+CN20040 (16本)

例3：ユニバーサルPCIボード、デスクトップ用接続、そして16ポートのRS-232C DB25(オス)ポート、更に16ポートのRS-422 DB25(メス)ポートを必要とした場合 (サージ保護や光アイソレーションを必要としない場合) は下記のように選択します。

コントローラー	リンクケーブル	モジュール
C32010T/PCI	C32020T	C32030T+C32047T (2台)+C3261T (2台)

ハードウェア
I/Oコントローラー	16C550Cまたは互換×8
バスインターフェース	32-bit ユニバーサル PCI
コネクター	DB25 (メス)
プロセッサー	TMS320BC52-40 RISC CPU
メモリ	512KB
シリアルインターフェース
標準シリアルポート	RS-232C RS-422/485 (オプションのアクセサリーが必要)
ポート数	最大32/コントロールボード
最大ボード数	最大4/PC
パフォーマンス
通信速度	50bps～460.8Kbps
シリアル通信パラメーター
データビット	5, 6, 7, 8
ストップビット	1, 1.5, 2
パリティ	None, 偶数, 奇数, スペース, マーク
IRQ	BIOSにより割当て
シリアル信号
RS-232	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422	TxD+/-, RxD+/-, RTS+/-, CTS+/-, GND
ドライバサポート
サポートOS	Windows 7/Vista/2008/XP/2003 (x86/x64), Windows 2000/98/95/NT/NT Alpha, Linux 2.2 (Alpha), Linux 2.4/2.6 (x86), QNX 4/6.x, SCO OpenServer 5/6, SCO UNIX, SCO UnixWare 2.1/7, DOS
メカニカル
サイズ	90×120mm
環境
動作温度	0～55℃
動作湿度	5～95% RH
保管温度	-20～55℃
規格および認証
EMC	EN 55032/24
EMI	CISPR 32, FCC Part 15B Class B
EMS	IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV IEC 61000-4-5 Surge: Power: 2 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m IEC 61000-4-8 PFMF IEC 61000-4-11
平均故障間隔 (MTBF：mean time between failures)
時間	305,270時間
電源
消費電力	500mA @ 5VDC
保証
保証期間	5年
詳細	Moxa社製品保証方針

C32010T/PCI	8～32ポートインテリジェント RS-232C ユニバーサル PCIシリアルボード

リンクケーブル

C32020T	DB25 - DB25 25芯リンクケーブル 2m
C32050T	距離延長キット。モジュールをホストから2m以上延長するときに使用。 90～240VACのオートセレクト電源アダプター DB25(F) - DB25(M)ケーブル (2m)

ラックマウント接続モジュール

C32080T	8ポート RS-232Cモジュール RJ-45 (10ピン) コネクターラックマウントキットを含む
C32081T	16ポート RS-232Cモジュール RJ-45 (10ピン) コネクターラックマウントキットを含む
C32082T	8ポート RS-232Cモジュール RJ-45 (10ピン) コネクター DB37リンクケーブルラックマウントキットを含む
C32083T	16ポート RS-232Cモジュール RJ-45 (10ピン) コネクター DB37リンクケーブルラックマウントキットを含む

デスクトップ接続モジュール

C32030T	CPUモジュール
C32045T	8ポート RS-232Cモジュール DB25(F)コネクター
C32047T	8ポート RS-232Cモジュール DB25(M)コネクター
C32061T	8ポート RS-422モジュール DB25(F)コネクター
C32065T	8ポート RS-422モジュール DB25(F)コネクター光絶縁 (2KV) 付
C32071T	8ポート RS-232Cモジュール DB25(F)コネクターサージ保護付 (ESD 25KV)

接続ケーブル

CN20030	RJ45/DB25(F)RS-232Cケーブル 150cm
CN20040	RJ45/DB25(M)RS-232Cケーブル 150cm
CN20060	RJ45/DB9(M)RS-232Cケーブル 150cm
CN20070	RJ45/DB9(F)RS-232Cケーブル 150cm
