C320Turbo
8～32ポート・インテリジェントRS-232C ISAシリアル・ボード
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- ボード当たり8ポート～32ポートまで拡張可能 (4ボード同時使用で、最大128ポート)
- オンボードのデュアルRISCベースのプロセッサーによりI/Oのパフォーマンス改善
- コネクション・モジュールにステータスディスプレイパネルを装備
- 19インチラックマウント または デスクトップコネクションモジュール
- リピーターなしで100mまでRS-232Cデバイスを制御可能
- Windows COMポート、UNIX ttyポートコンパチブル
- 主要OSをサポート
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
Moxa C320Turboシリーズは、大変柔軟性に富んだPC向けマルチポートシリアル・コントローラーです。システムが小規模の時は最小の8ポートから、システムの規模が大きくなるにつれ最大128ポートまで増設可能です。更にコントロールボー ド (ISA/PCI)、接続モジュール (ラックマウント/デスクトップ)、コネクター仕様 (RJ45/DB25)、通信規格 (RS-232C/RS-422) と用途に合わせて多様なオプションが選択可能です。一つのシステムで全てのオプションが可能です。また、コントロールボードと接続モジュール間を高速のI/Oバスで接続し、最大100mまで、接続モジュールを延長することが可能です。これらの特徴により、低いコストで複数のシリアルデバイスを遠隔コントロールする環境をユーザーに提供します。
- ボード当たり8～32ポートまで拡張可能 (最大4ボード、最大128ポート/システム)
- オンボードのデュアルRISCベースのプロセッサによりI/Oのパフォーマンス改善
- コネクション・モジュール搭載のディスプレイが各ポートのステータスを表示
- 19インチラックマウントまたはデスクトップコネクションモジュール
- リピータを使わないでRS-232Cデバイスを100mまで延長可能
- Windows COMポート、UNIX ttyポートコンパチブル
- 主要なOSをサポート
利点
- システムの規模に併せて拡張ができるので、無駄な投資を抑えます
- ハイパフォーマンス通信を実現するための大容量オンボードバッファを搭載
- バス・プラットフォーム、コネクタータイプ、COMポート・インターフェイス、接続モジュールを用途に合わせて選択可能
アプリケーション
- 工業自動化オートメーション
- リモートデータ収集
- ネットワーク・コンソール・マネージメント
- テレコミュニケーション
- インターネット/イントラネットサーバー
- RAS (Remote access services)
| ハードウェア | |
| I/Oコントローラー | 16C550Cまたは互換×8 |
|---|---|
| バスインターフェース | 16ビット, ISA |
| コネクター | DB25 (メス) |
| プロセッサー | TMS320BC52-40 RISC CPU |
| メモリ | 512KB |
| シリアルインターフェース | |
| シリアル | RS-232C RS-422/485 (オプションのアクセサリーが必要) |
| ポート数 | 最大32/コントロールボード |
| ボード数 | 最大4/PC |
| パフォーマンス | |
| ボーレート | 50bps～460.8Kbps |
| シリアルコミュニケーションパラメーター | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None, 偶数, 奇数, スペース, マーク |
| IRQ | 2 (9), 3, 4, 5, 7, 10 (default), 11, 12, 15 |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | TxD+/-, RxD+/-, RTS+/-, CTS+/-, GND |
| ドライバサポート | |
| サポートOS | Windows 7/Vista/2008/XP/2003 (x64/x86), Windows 2000/98/95/NT/NT Alpha/3.x, DOS, Linux 2.2 (Alpha), Linux 2.4/2.6 (x86), QNX 4/6.x, SCO OpenServer 5/6, SCO UNIX, SCO UnixWare 2.1/7, Sun Solaris x86 2.x |
| メカニカル | |
| サイズ | 107×158mm |
| 環境 | |
| 動作温度 | 0～55℃ |
| 動作湿度 | 5～95% RH |
| 保管温度 | -20～85℃ |
| 適合規格 | EN61000-4-2, EN61000-4-3, EN61000-4-4, ENV5204, FCC Part 15 Class A |
| 電源 | |
| 消費電力 | 840mA max. @ +12V |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

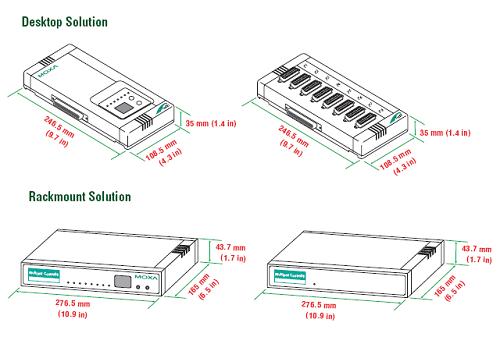

サイズ (単位=mm)
| C32010T | 8～32ポート・インテリジェントRS-232C ISAシリアル・ボード |
|---|
リンクケーブル
| C32020T | DB25 - DB25 25芯リンクケーブル 2m |
|---|---|
| C32050T | 距離延長キット。モジュールをホストから2m以上延長するときに使用。 90～240VACのオートセレクト電源アダプター DB25(F) - DB25(M)ケーブル (2m) |
ラックマウント接続モジュール
| C32080T | 8ポート RS-232Cモジュール RJ-45 (10ピン) コネクター ラックマウントキットを含む |
|---|---|
| C32081T | 16ポート RS-232Cモジュール RJ-45 (10ピン) コネクター ラックマウントキットを含む |
| C32082T | 8ポート RS-232Cモジュール RJ-45 (10ピン) コネクター DB37リンクケーブル ラックマウントキットを含む |
| C32083T | 16ポート RS-232Cモジュール RJ-45 (10ピン) コネクター DB37リンクケーブル ラックマウントキットを含む |
デスクトップ接続モジュール
| C32030T | CPUモジュール |
|---|---|
| C32045T | 8ポート RS-232Cモジュール DB25(F)コネクター |
| C32047T | 8ポート RS-232Cモジュール DB25(M)コネクター |
| C32061T | 8ポート RS-422モジュール DB25(F)コネクター |
| C32065T | 8ポート RS-422モジュール DB25(F)コネクター 光絶縁 (2KV) 付 |
| C32071T | 8ポート RS-232Cモジュール DB25(F)コネクター サージ保護付 (ESD 25KV) |
接続ケーブル
| CN20030 | RJ45/DB25(F)RS-232Cケーブル 150cm |
|---|---|
| CN20040 | RJ45/DB25(M)RS-232Cケーブル 150cm |
| CN20060 | RJ45/DB9(M)RS-232Cケーブル 150cm |
| CN20070 | RJ45/DB9(F)RS-232Cケーブル 150cm |
