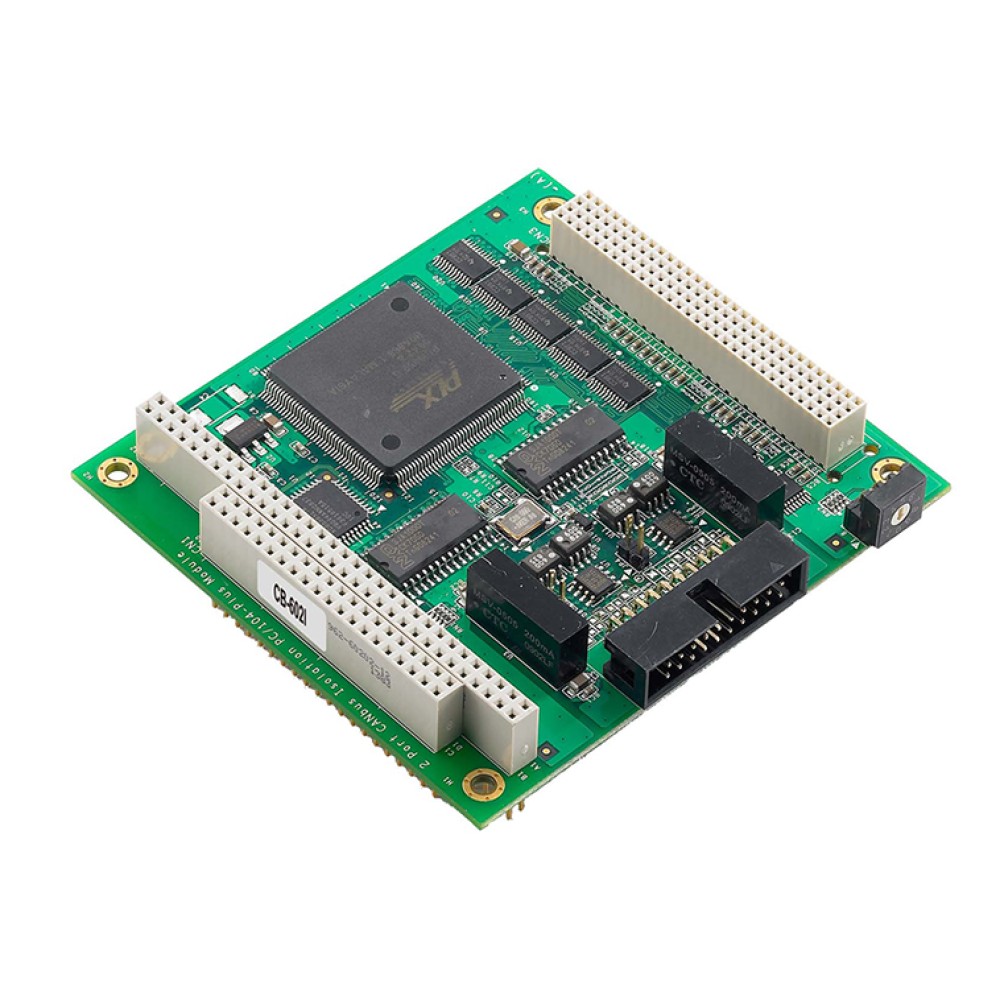

CB-602I
2KV保護機能対応 2ポートCANインターフェース PC/104-Plusモジュール
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- CAN 2.0AおよびCAN 2.0Bサポート
- 2つの独立したCAN通信ポート
- CAN転送速度最大1Mbps
- エラー検出機能
- 2KVオプティカルアイソレーション保護
- 各ポートに送信/受信ステータスを表示するLED
- CANバスネットワークのための120Ω終端抵抗 (ジャンパー設定)
- DLLライブラリおよびサンプルプログラム提供
- Windowsドライバ提供
- 5年間保証
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
Moxaの新製品CB-602I CAN (Controller Area Network) インターフェースボードは、PC/104-Plusインターフェースをサポートします。CANインターフェースデバイスと接続するDB-9およびDB-25接続ケーブルは、オプションで提供します。CB-602I CANインターフェースボードは、バスアービトレーションおよびエラー検出を提供するためにNXP SJA1000 NXP CANコントローラーチップおよびPCA82C251トランシーバーを使用しています。ボードは、-40～85℃までのワイド動作温度レンジ (CB-602I-Tのみ) および2KVアイソレーションをサポートしているので厳しい産業環境に適したアプリケーションには最適です。
| ハードウェア | |
| コネクター | 20ピンボックスヘッダ |
|---|---|
| ポート数 | 2 |
| ボードインターフェース | PC/104-Plusバス |
| CANコントローラー | NXP SJA1000 |
| CAN仕様 | CAN 2.0 A/B |
| CAN Transceiver | PCA82C251 |
| 信号サポート | CAN_H, CAN_L, GND |
| 転送レート | 1Mbps |
| PC搭載最大ボード数 | 4 |
| オプティカルアイソレーション (オプション) | 2KV |
| 終端抵抗 | 120Ω (ジャンパーセレクション) |
| ソフトウェア | |
| オペレーションシステム | Windows 7/Vista/2008/XP/2003 (x86/x64), Windows 2000 |
| ライブラリ | Visual C/C++, Borland C/C++ |
| メカニカル | |
| サイズ | 90×96mm |
| 環境 | |
| 動作温度 | 0～55℃ |
| 保管温度 | -40～85℃ |
| 動作湿度 | 5～95% RH |
| 規格および認証 | |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class B |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m IEC 61000-4-8 PFMF IEC 61000-4 |
| 平均故障間隔 (MTBF：mean time between failures) | |
| 時間 | 248,563時間 |
| 電源 | |
| 電力消費量 | 380mA @ 5VDC |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| CB-602I | 2KV保護機能対応 2ポートCANインターフェース PC/104-Plusモジュール 稼働時温度：0～55℃ |
|---|
