ATEN

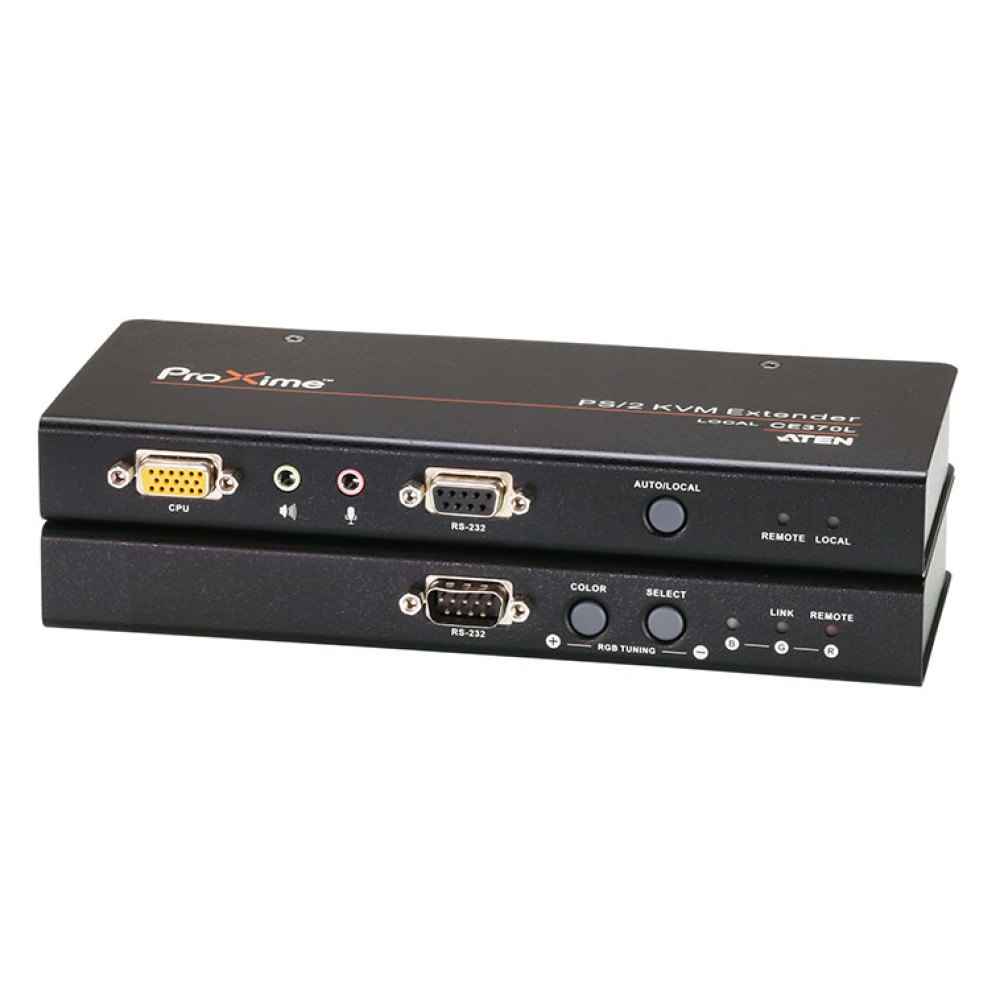

CE370

PS/2 VGA/オーディオカテゴリ5e KVMエクステンダー（デスキュー機能搭載、1280×1024@300m）

主な製品特長

リモート/ローカルの各ユニットをカテゴリ5eケーブルで接続し、最大300m (解像度1,280×1,024の場合) まで延長することが可能
デスキュー機能 – 距離に応じて、信号の強さとRGB各色のタイミングのずれを手動/自動で補正
解像度 – VGA、SVGA、SXGA (1,280×1,024)、UXGA (1,600×1,200)、WUXGA (1,920×1,200)、マルチスキャンモニター対応。DDC2B準拠
高い信頼性と互換性を誇るASIC搭載

最大5年オプション保証対応

3年保証

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
FAQ

CE370は、デスキュー機能を搭載した、オーディオ対応PS/2 KVMエクステンダーです。PCが接続されているローカルユニットと、コンソールが接続されているリモートユニットの間をカテゴリ5eケーブルで接続し、KVM信号とオーディオ信号を最大300m (解像度1,280×1,024) まで延長することができます。

本製品ではデスキュー機能により、延長時に生じるRGB信号の色相ずれやタイミングエラー等、信号の遅延や不整合を自動的に補正する事ができ、延長先でもクリアな画質を得ることができます。また、製品搭載のOSD (オンスクリーンディスプレイ) を使えば、煩雑な画質の調整も直感的に行うことができます。

特長

リモート/ローカルの各ユニットをカテゴリ5eケーブルで接続し、最大300m (解像度1,280×1,024の場合) まで延長することが可能
デスキュー機能 – 距離に応じて、信号の強さとRGB各色のタイミングのずれを手動/自動で補正
ビデオ画質の調整に便利なOSD搭載
R/G/B設定の手動設定・保存・読み込みに対応
RS-232対応 – シリアルターミナル、タッチスクリーン、バーコードリーダー等のシリアルデバイスが接続可能 (ボーレート：最大115200bps)
解像度 – VGA、SVGA、SXGA (1,280×1,024)、UXGA (1,600×1,200)、WUXGA (1,920×1,200)、マルチスキャンモニター対応。DDC2B準拠
自動信号補正機能 (ASC) ・設定保存機能
デュアルコンソール対応 – ローカル/リモートの各コンソールから同一のコンピューターを操作
自動ゲイン調節 – 距離を検出し自動調節
オーディオ対応 – スピーカー、マイクの使用が可能
プッシュボタンによる操作モード切替 (ローカルユニットのみ) – 2種類の操作モード (ローカル/オート) を提供
8KV/15KV ESD保護および2KVサージ保護
高い信頼性と互換性を誇るASIC搭載
ホットプラグ対応
ラックマウント対応
ソフトウェアが不要な簡単セットアップ - 必要な作業はケーブルの接続のみ
ワイド画面のフォーマットに対応（1）

ワイド画面からのEDIDデータは、ローカル側のビデオ出力ポートから送出されます。ワイド画面用モードやワイド画面対応のディスプレイの場合には、モニターをローカル側のビデオ出力ポートに接続するか、ATENのEDIDエミュレーター (型番2A-130G) をお使いください。

長距離伝送の場合、弊社 Cat5eケーブルのご使用を推奨致します。

	CE370L	CE370RQ
コンピューター接続数
ダイレクト	1	-
コンソール接続数
ローカル	1	-
リモート	-	1
コンピューター側対応インターフェース	キーボード/マウス：PS/2	-
コンソール側対応インターフェース	キーボード/マウス：PS/2
コネクター
KVMポート	キーボード/マウス/モニター：SPHD メス (イエロー)×1、スピーカー：ステレオミニジャック×1 マイクロフォン：ステレオミニジャック×1	-

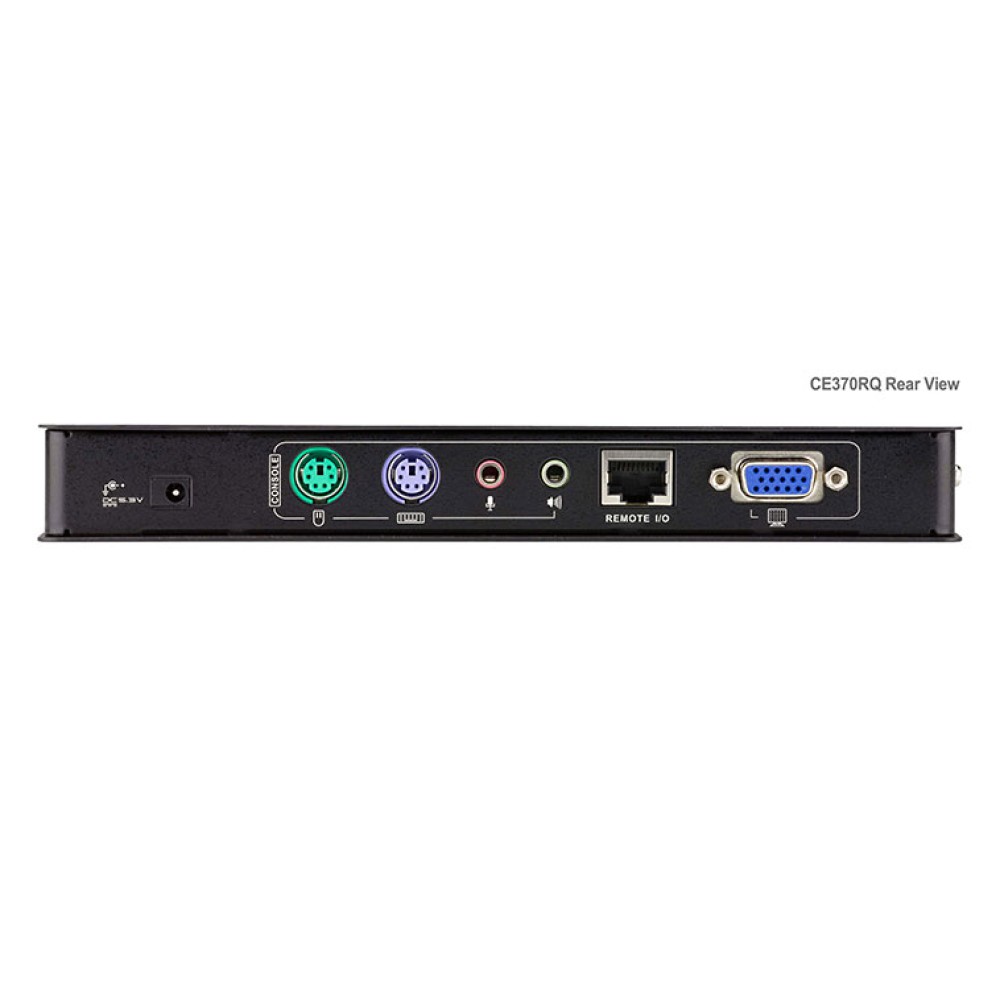

コンソールポート	キーボード：ミニDIN6ピンメス×1 マウス：ミニDIN6ピンメス×1 モニター：D-Sub 15ピンメス×1 スピーカー：ステレオミニジャック×1 マイクロフォン：ステレオミニジャック×1
RS-232C	DB-9ピンメス×1
電源	DC電源ジャック×1
ユニット間	RJ-45×1

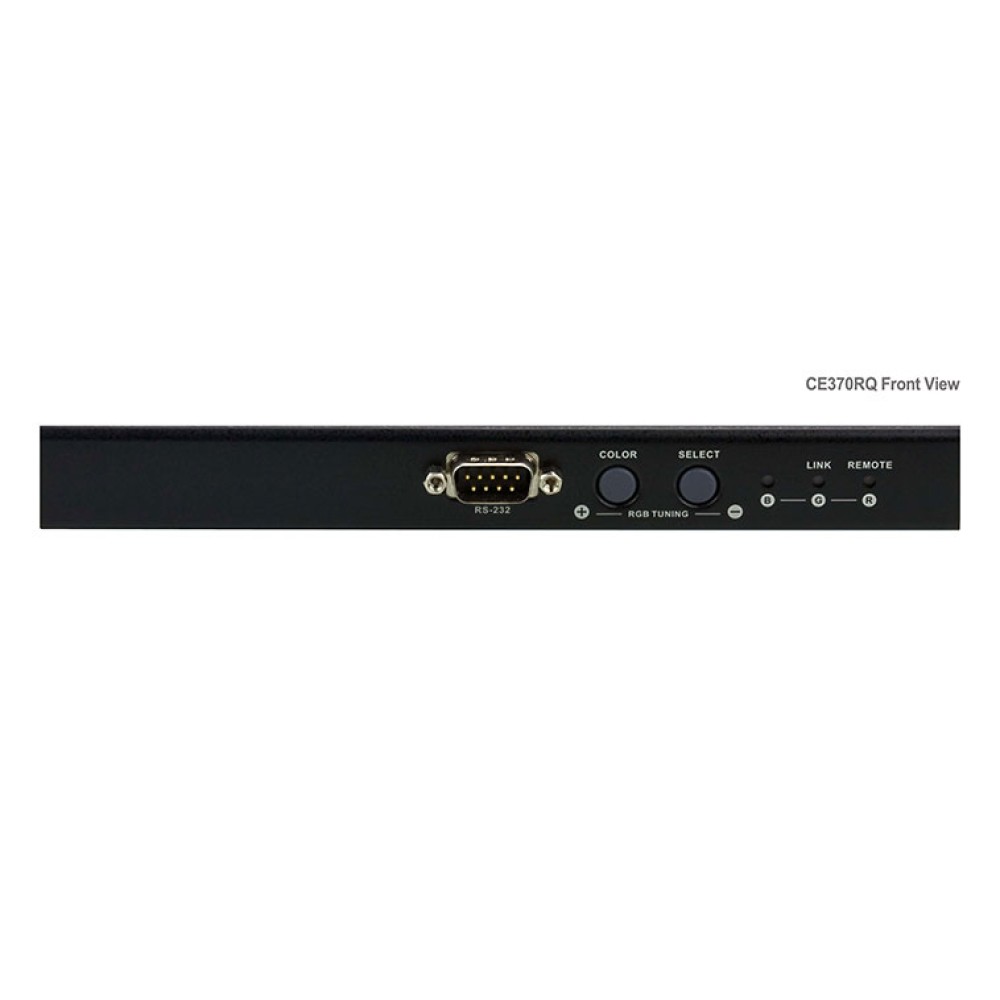

プッシュボタン
操作モード選択	プッシュボタン×1	-
色	-	プッシュボタン×1
選択	-	プッシュボタン×1
LED
ローカル	グリーン×1	-
リモート	グリーン×1	-
B	-	ブルー×1
G	-	(リンク) オレンジ/グリーン×1
R	-	(リモート) レッド×1
エミュレーション
キーボード/マウス	PS/2
解像度	1,920×1,200 @ 60Hz (150m)、 1,280×1,024 @ 60Hz (300m)、 DDC2B準拠
最大延長距離 (解像度)	300m (1,280×1,024 @ 60Hz)
電源仕様
電源アダプター	入力：AC100～240V 50/60Hz 出力：DC5.3V/2.4A
消費電力	DC5.3V:2.70W:17BTU/h ※ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 ※BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。	DC5.3V:4.53W:26BTU/h ※ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 ※BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。
動作環境
動作温度	0～50℃
保管温度	-20～60℃
湿度	0～80% RH、結露なきこと
本体
ケース材料	メタル
重量	0.50kg	0.49kg
フェイスプレートサイズ (W×D×H)	202×87×25mm

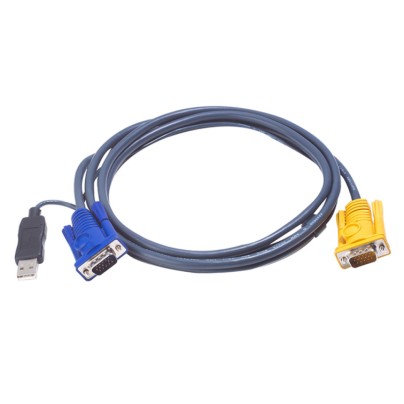

同梱品	2L-5302P (1.8m) ケーブル×1 電源アダプター×2 ラックマウントキット×1 クイックスタートガイド×1

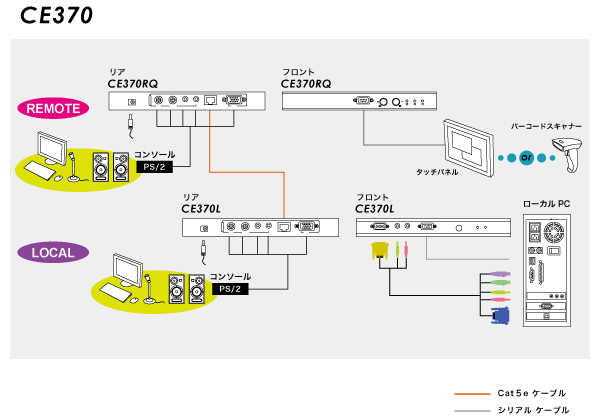

構成図

CE370	PS/2 VGA/オーディオカテゴリ5e KVMエクステンダー（デスキュー機能搭載、1280×1024@300m）

オンサイト保守に対応しておりますか？

ATEN

メーカーではオンサイト対応を用意していません。先出しセンドバックという形をとっています。
