ATEN

CE790

USB VGA IP-KVMエクステンダー(1920×1080@延長距離問わず)

販売終了

本製品は 販売を終了いたしました。

後継製品

主な製品特長

  • PCのUSBコンソールをイーサネット経由で延長できるデジタルKVMエクステンダー
  • トランスミッターとレシーバーは1対1、1対多、多対多で通信可能(1)(2)
  • USBキーボードポート、USBマウスポート搭載
  • 解像度 – 最大1,920×1,080

3年保証

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

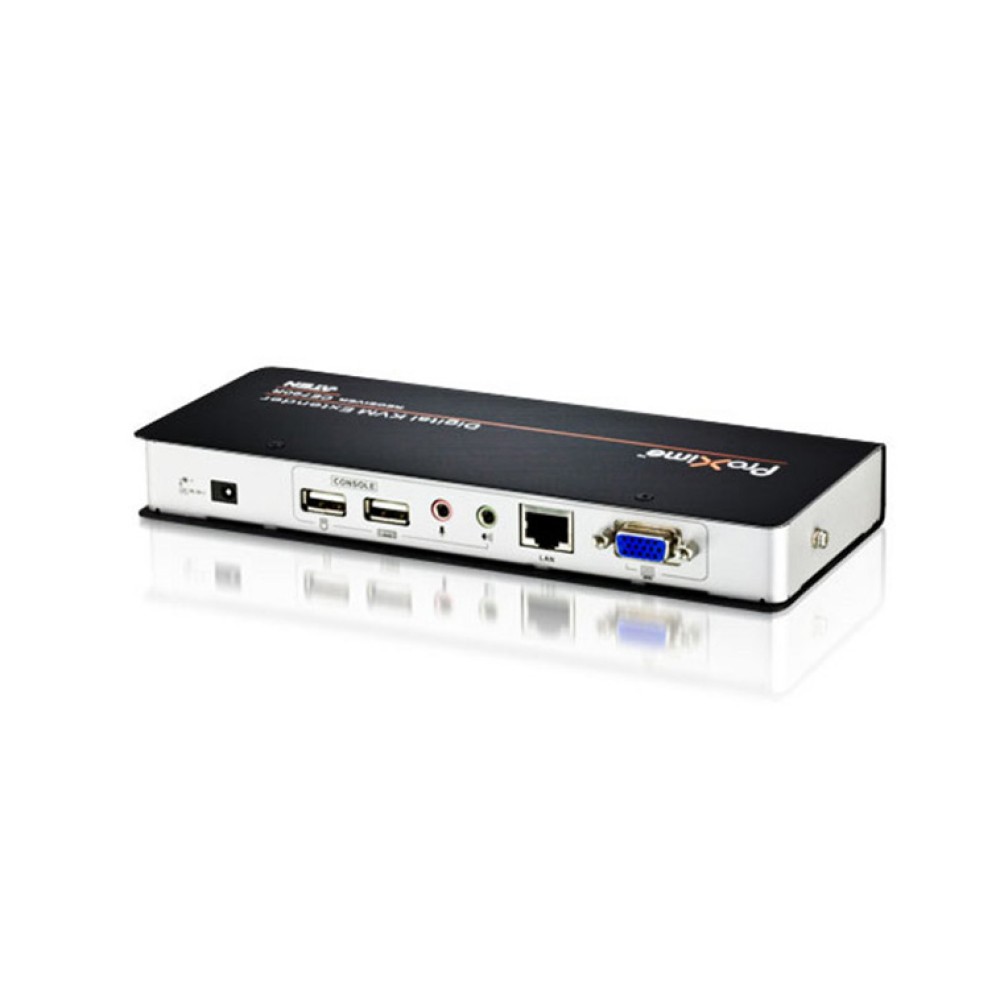

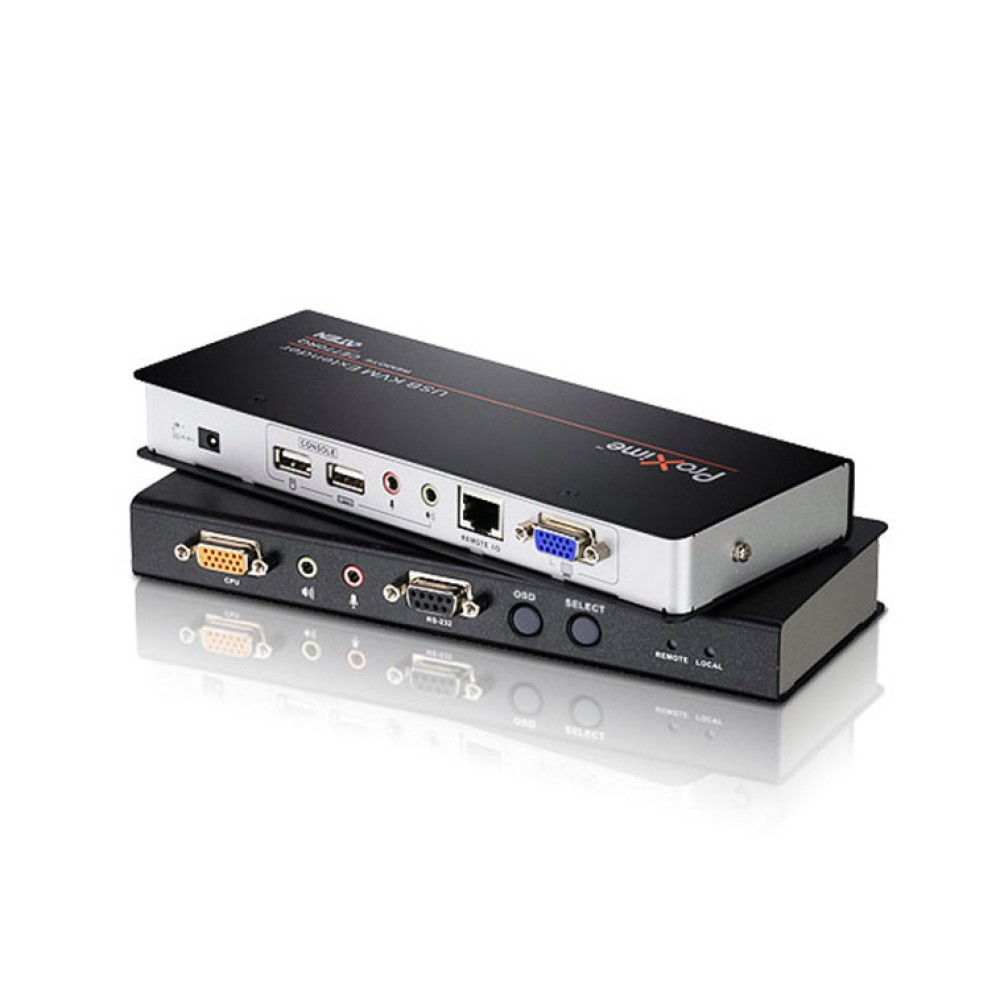

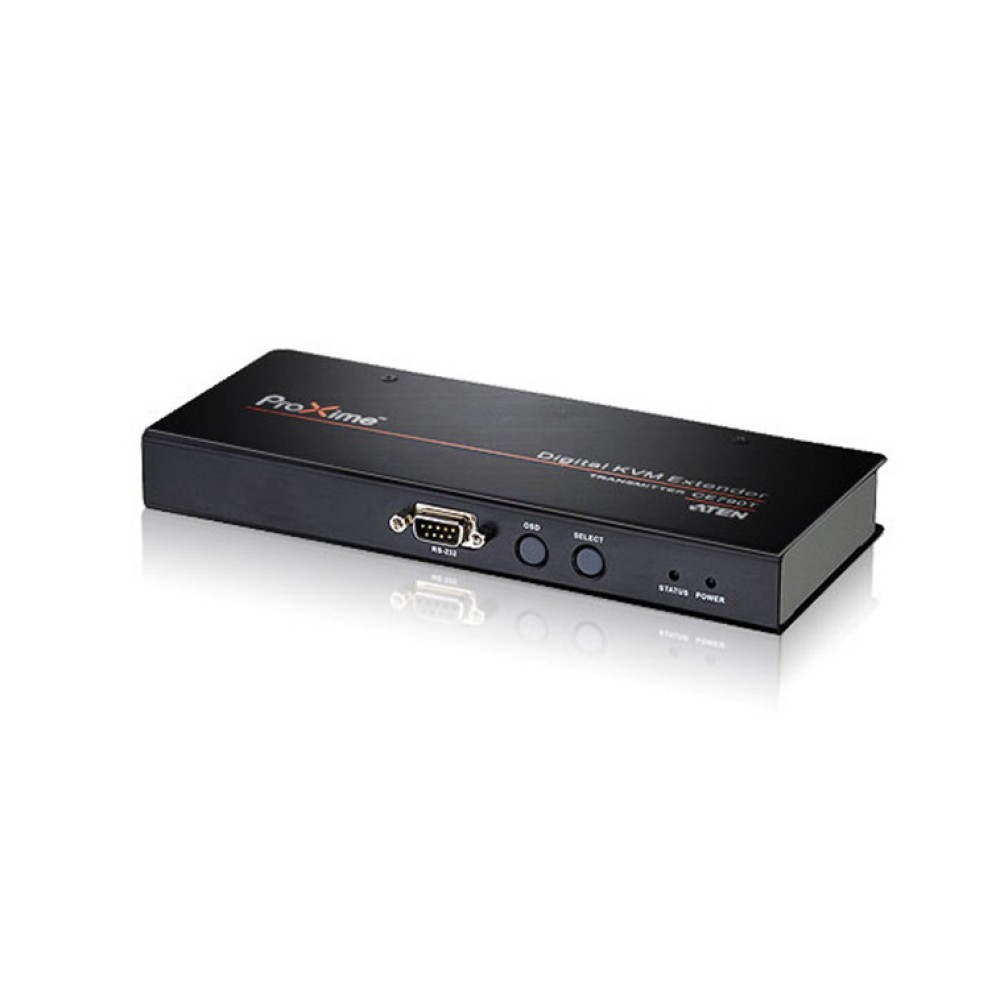

CE790は、PCのUSBコンソールをイーサネット経由で延長できるデジタルKVMエクステンダーです。本製品 (CE790) は、トランスミッター (CE790T) とレシーバー (CE790R) から構成されますが、各ユニットには固有のIPアドレスが割り当てられ、1対1、1対多、多対多での通信がそれぞれ可能です。また、アナログタイプのエクステンダーとは異なり、延長距離の制限がなく、延長時の画質が延長距離による影響を受けないのも特長です。

本製品はAuto-MDIX機能に対応し、ケーブルの種類 (ストレート/クロス) を自動判別。また、RS-232対応で、タッチスクリーン、バーコードリーダー等のシリアルデバイスの接続も可能。便利な機能を多数搭載し、複数のコンソールをアクセスしやすい場所まで自由に延長できる製品です。

特長

  • PCのUSBコンソールをイーサネット経由で延長できるデジタルKVMエクステンダー
  • トランスミッターとレシーバーは1対1、1対多、多対多で通信可能(1)(2)
  • Auto-MDIX対応 – ケーブルの種類 (ストレート/クロス) を自動判別
  • RS-232対応 – シリアルターミナル、タッチスクリーン、バーコードリーダー等のシリアルデバイスが接続可能(3)
  • トランスミッター/レシーバーに接続されたUSBコンソールから同一PCの操作が可能
  • OSD対応。使いやすいインターフェースで設定も簡単
  • GUI操作対応(4)
  • ソフトウェア不要 – 両ユニットにHTTPサーバーを内蔵
  • USBキーボードポート、USBマウスポート搭載
  • USB過電流保護・防止機能搭載
  • 解像度 – 最大1,920×1,080
  • オーディオ対応
  • ワイド画面対応
  • 高画質ビデオモード
  • 高い信頼性と互換性を誇るASIC搭載
  • ホットプラグ対応
  • ラックマウント対応
  • ファームウェアアップグレード対応
  1. レシーバーやトランスミッターを複数使用する場合は、ユニットの追加購入が必要となります。機器構成の詳細については販売店までお問い合わせください。
  2. 多対多、1対多で使用する際には、データスループットの低下を防ぐためにIGMP対応のハブをご利用ください。
  3. RS-232シリアルポートはTx/Rx信号のみ対応しています。
  4. CE790 APおよびGUI操作マニュアルは、本サイトからダウンロードできます。

本製品は専用のネットワーク内で使用されることを強く推奨します。

CE790RCE790T
コンピューター接続数
ダイレクト1-
コンソール接続数
ローカル1-
リモート-1
コンピューター側対応インターフェースキーボード/マウス:USB-
コンソール側対応インターフェースキーボード/マウス:USB
コネクター
KVMポート-キーボード/マウス/モニター:SPHD メス (イエロー)×1
スピーカー:ステレオミニジャック×1
マイクロフォン:ステレオミニジャック×1
コンソールポートキーボード:USBタイプA メス×1
マウス:USBタイプA メス×1
モニター:D-Sub 15ピン メス×1
スピーカー:ステレオミニジャック×1
マイクロフォン:ステレオミニジャック×1
RS-232CDB-9ピン オス×1DB-9ピン メス×1
電源DC電源ジャック×1
ユニット間RJ-45×1
スイッチ
OSDプッシュボタン×1
選択プッシュボタン×1
LED
ステータスグリーン/オレンジ×1
電源グリーン/レッド×1
エミュレーション
キーボード/マウスUSB
解像度最大1,920×1,080
電源仕様
電源アダプター入力:AC 100V~240V 50/60Hz
出力:DC5.3V 2.4A
消費電力DC5.3V:6.86W:36BTU/h

※ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。
※BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。
DC5.3V7.49W:39BTU/h

※ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。
※BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。
動作環境
動作温度0~50℃
保管温度-20~60℃
湿度0~80% RH、結露なきこと
本体
ケース材料メタル
重量0.50kg
フェイスプレートサイズ (W×D×H)20.20×8.64×2.50cm
同梱品2L-5302U (1.8m) ケーブル×1
電源アダプタ×2
ラックマウントキット×2
クイックスタートガイド×1

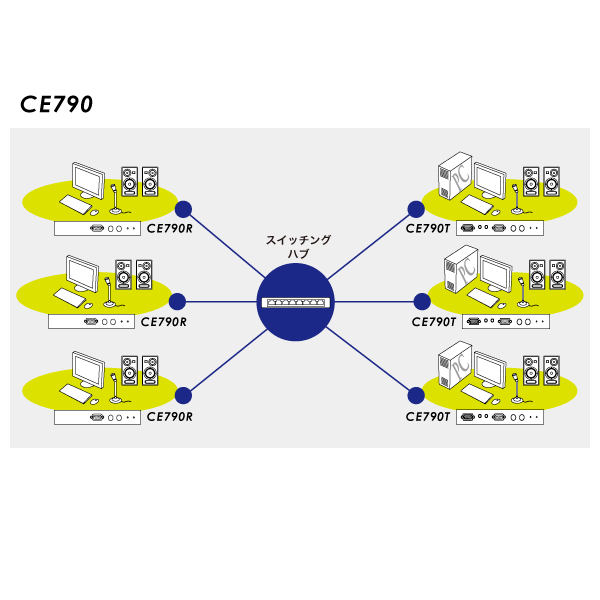

構成図

CE790 - 構成図
CE790USB VGA IP-KVMエクステンダー(1920×1080@延長距離問わず)
