ATEN

CE820

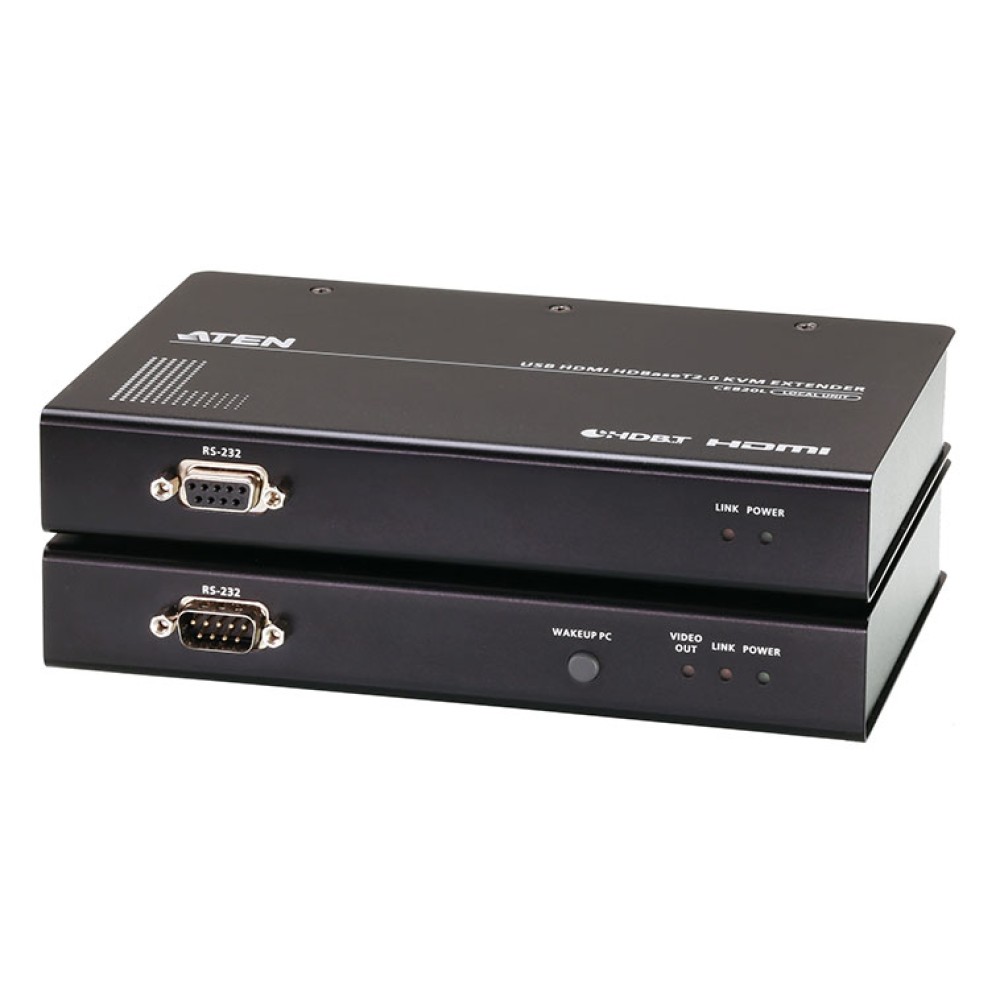

USB HDMI HDBaseT 2.0 KVM エクステンダー（4K@100m）

主な製品特長

HDBaseT 2.0テクノロジー対応
EDIDバッファーでスムーズな電源投入と高品質な映像を実現
HDMI (3D、Deep Color、1080P、4K30p)：HDCP 2.2互換性
高画質での長距離延長を実現

最大5年オプション保証対応

3年保証

RoHS指令準拠

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
FAQ

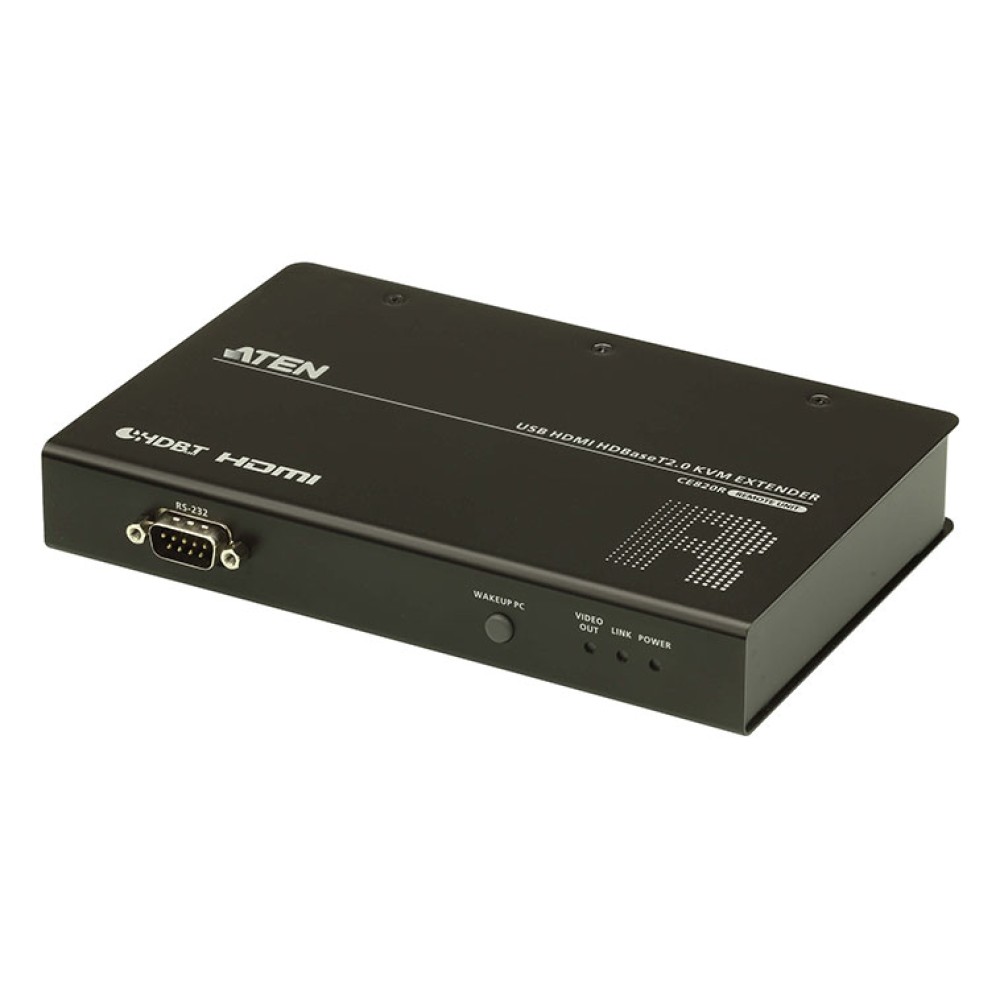

CE820 USB HDMI HDBaseT 2.0 KVM エクステンダーは最新のHDBaseT 2.0技術が統合されており、1本のCat6/2L-2910 Cat 6ケーブルで、4K30p HDMIビデオ、ステレオオーディオ、USB、イーサネット※、RS-232Cの各信号を最大100m延長します。
HDBaseT 2.0は、信頼性の高い伝送を保証し、フルHD1080p信号を最大150mまで拡張可能です。さまざまな信号に対応しているUSB HDMI HDBaseT 2.0 KVM エクステンダーケーブルで、輸送管理センター、医療施設、倉庫、拡張型ワークステーションなどリモートアクセスが必要な場合に最適です。

CE820-ATはイーサネット対応、CE820-ATAは非対応です。

特長

HDBaseT 2.0テクノロジー対応
– 1本のCat6/6aケーブル/2L-2910 Cat 6ケーブルを介して、ビデオ、オーディオ、USB、RS-232C、およびイーサネット（1）の各信号を延長送信可能
– ビットエラーの検知および修正により、高画質ビデオ送信時の信号の耐干渉性を強化
– 遠隔地のHDBaseT信号伝送ステータス検出およびLED表示
EDIDバッファーでスムーズな電源投入と高品質な映像を実現
HDMI (3D、Deep Color、1080P、4K30p)：HDCP 2.2互換性
高画質での長距離延長を実現
– HDBaseTスタンダードモード：最大解像度4K30p @ 100m (Cat 6/6a/2L-2910)
– HDBaseTロングリーチモード：最大解像度1080p (150m)
ロングリーチモードスイッチ – HDBaseTスタンダードモードとロングリーチモードのシンプルな切替が可能
USB 2.0高速ポート – 周辺機器の高速伝送を実現
2ch PCMデジタルオーディオ対応 – 高品質音声送信を実現
RS-232Cチャネルを介してプッシュボタンを使用したPCウェイクアップ機能対応（2）
8KV/15KV静電放電防止機能 (接触電圧8KV、空中電圧15KV) 搭載

対応する4K解像度は、4096×2160/3840×2160 @ 60Hz (4:2:0)、4096×2160/3840×2160 @ 30Hz (4:4:4)です。

この機能はCE820-ATでのみサポートされます。
PCウェイクアップ機能を使用するには、コンピューターがPCウェイクアップ機能に対応している必要があります。

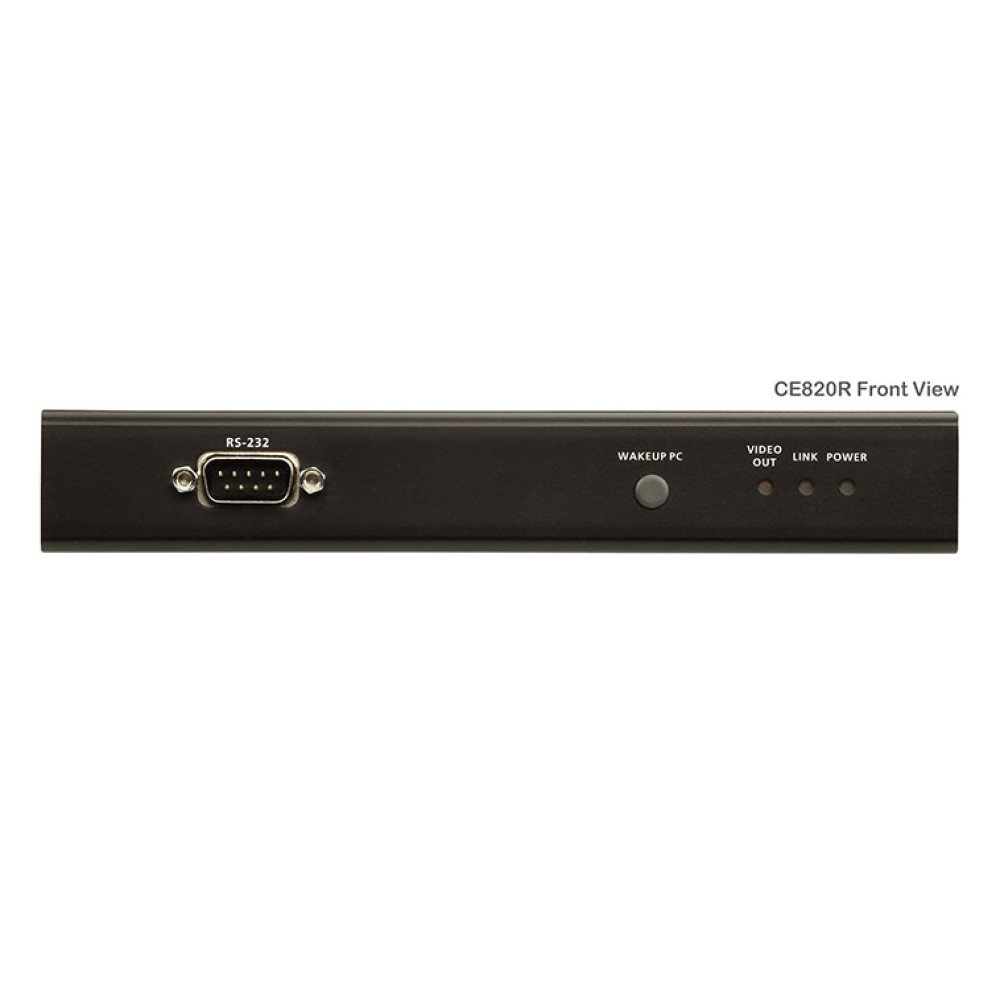

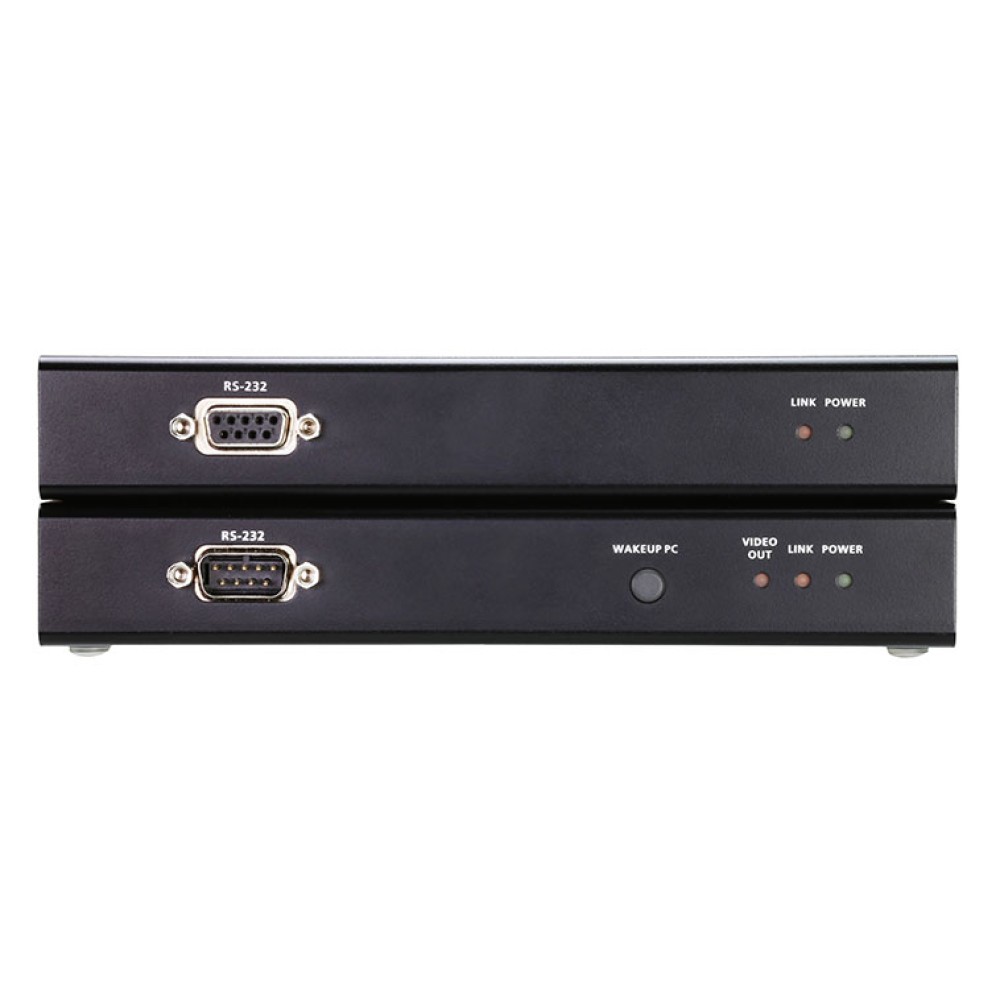

	CE820L	CE820R

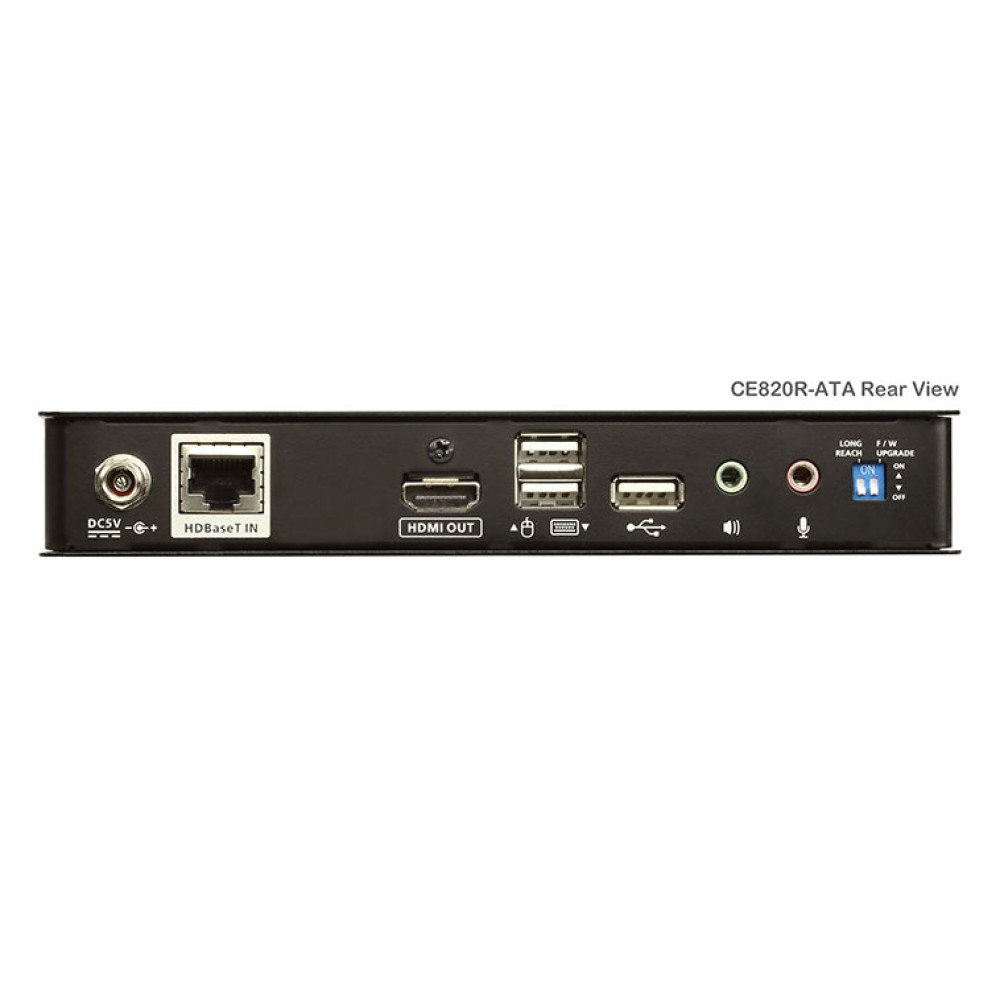

コネクター
コンソールポート	N/A	HDMIメス×1 (Black) USB Type-A メス×3 ステレオミニジャック×1 (Green) ステレオミニジャック×1 (Pink) RJ-45メス×1 (Black) RJ-45ポートは、イーサネットポートをサポートするデバイスにのみ機能します。
KVMポート	HDMIメス×1 (Black) USB Type-B メス×1 (White) ステレオミニジャック×1 (Green) ステレオミニジャック×1 (Pink) RJ-45メス×1 (Black) RJ-45ポートは、イーサネットポートをサポートするデバイスにのみ機能します。	N/A
RS-232C	DB-9ピンメス×1	DB-9ピンオス×1
電源	ロック式DC電源ジャック×1
ユニット間	RJ-45×1
LED
電源	1 (Green)
リンク	1 (Orange)
ビデオ出力	N/A	1 (Orange)
スイッチ
ロングリーチモードスイッチ	スライドスイッチ×1
ファームウェアアップグレード	スライドスイッチ×1
プッシュボタン
ウェイクアップボタン	N/A	プッシュボタン×1
解像度
対応解像度	最大4K @ 90m (Cat 5e)/100m (Cat 6/6a/ATEN 2L-2910 Cat6) 1080P @ 100m (Cat 5e/6/6a) 4K対応：4096×2160/3840×2160 @ 60Hz (4:2:0); 4096×2160/3840×2160 @ 30Hz (4:4:4)
消費電力	DC5V:2.87W:13BTU ※ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 ※BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。	DC5V:5.37W:40BTU ※ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 ※BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。
動作環境
動作温度	0～40℃
保管温度	-20～60℃
湿度	0～80% RH、結露なきこと
本体
ケース材料	メタル
重量	0.63kg	0.65kg
フェイスプレートサイズ (W×D×H)	180.2×121.9×28.7mm
同梱品	HDMI KVMケーブルセット (HDMI, USB, オーディオ; 1.8m)×1 電源アダプター×2 マウントキット×2 クイックスタートガイド×1
注意	CE820-ATはイーサネット対応、CE820-ATAは非対応です。

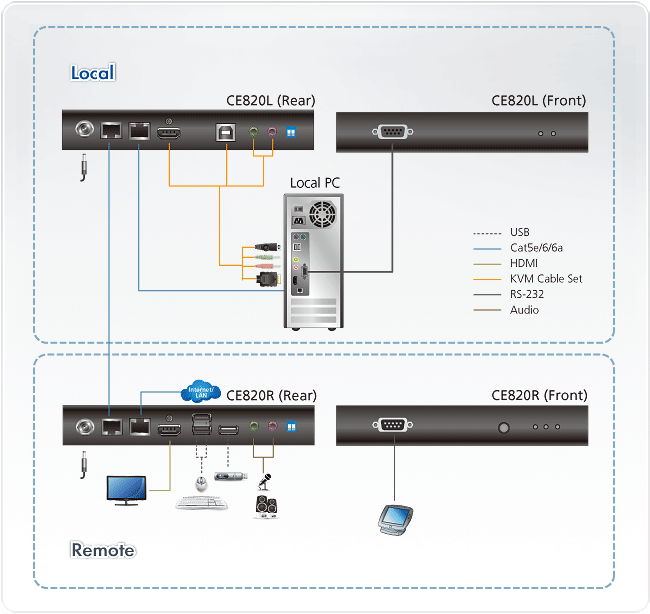

構成図

CE820	USB HDMI HDBaseT 2.0 KVM エクステンダー（4K@100m）

オンサイト保守に対応しておりますか？

ATEN

メーカーではオンサイト対応を用意していません。先出しセンドバックという形をとっています。
