CE920
USB DisplayPort HDBaseT 2.0 KVM エクステンダー（4K@100m）
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- HDBaseT 2.0テクノロジー対応
- EDIDバッファーでスムーズな電源投入と高品質な映像を実現
- 高画質での長距離伝送を実現
- USB 2.0高速ポート – 周辺機器の高速伝送を実現
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

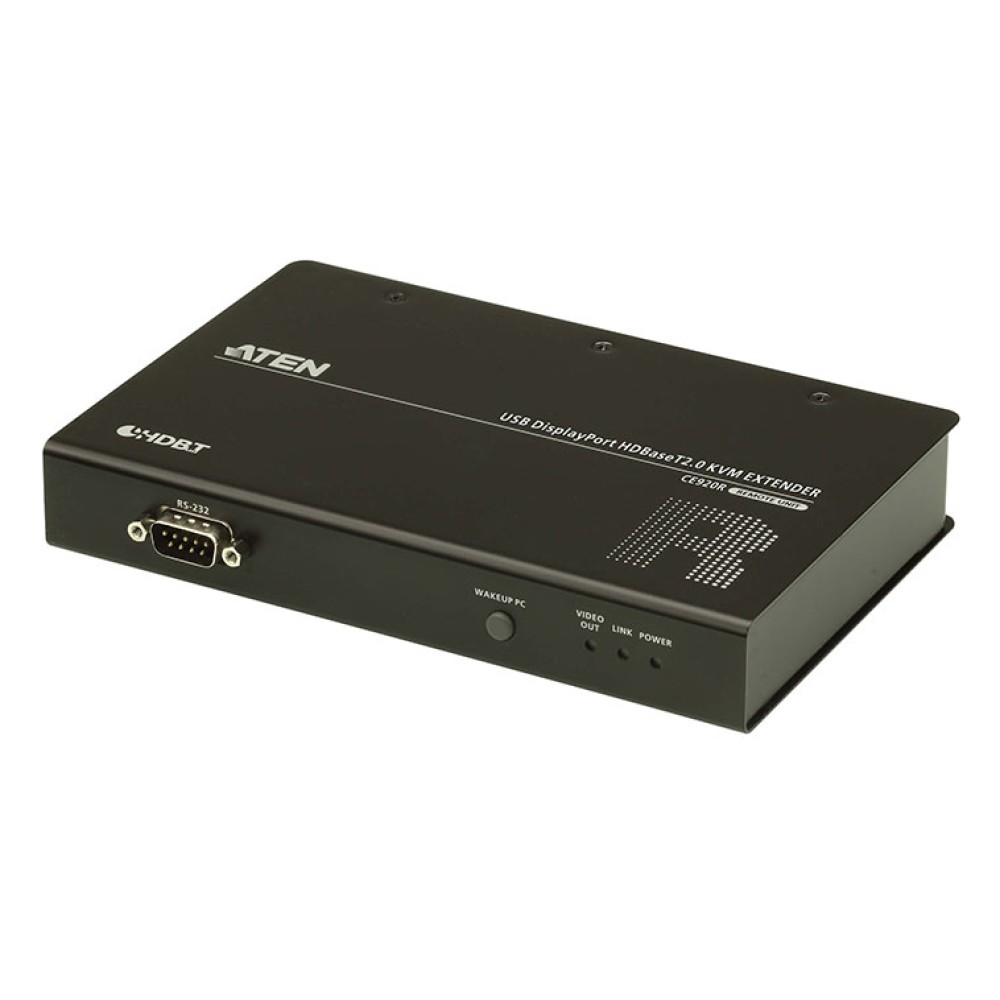

CE920 USB DisplayPort HDBaseT 2.0 KVM エクステンダーは最新のHDBaseT 2.0技術が統合されており、1本のCat6/2L-2910 Cat6ケーブルで、4K30p ビデオ、ステレオオーディオ、USB、イーサネット※、RS-232Cの各信号を最大100m伝送します。
HDBaseT 2.0は、信頼性の高い伝送を保証し、フルHD1080p信号を最大150mまで延長可能です。 設置が容易で、さまざまな信号に対応しているCE920は、輸送管理センター、医療施設、倉庫、拡張型ワークステーションなどリモートアクセスが必要な場合に最適なソリューションです。
CE920-ATはイーサネット対応、CE920-ATAは非対応です。
特長
- HDBaseT 2.0テクノロジー対応
– 1本のCat6/6aケーブル/2L-2910 Cat6ケーブルを介して、ビデオ、オーディオ、USB、RS-232C、およびイーサネット（1）の各信号を延長送信可能
– ビットエラーの検知および修正により、高画質ビデオ送信時の信号の耐干渉性を強化
– 検出したHDBaseT信号伝送ステータスをリモートユニットにてLED表示 - EDIDバッファーでスムーズな電源投入と高品質な映像を実現
- 高画質での長距離伝送を実現
– HDBaseTスタンダードモード：Cat6以上のケーブル使用時で、最大解像度4K30p @ 100m (Cat6/6a/2L-2910)
– HDBaseTロングリーチモード：Cat6以上のケーブル使用時で、最大解像度1080p @ 150m - ロングリーチモードスイッチ – HDBaseTスタンダードモードとロングリーチモードのシンプルな切替が可能
- USB 2.0高速ポート – 周辺機器の高速伝送を実現
- HDCP準拠
- 2ch PCステレオオーディオ対応 – 高品質音声送信を実現
- RS-232Cチャネルを介してプッシュボタンを使用したPCウェイクアップ機能対応（2）
- 8KV/15KV静電放電防止機能 (接触電圧8KV、空中電圧15KV) 搭載
対応する4K解像度は、4096×2160/3840×2160 @ 30Hz (4:4:4) です。
- この機能はCE920-ATでのみサポートされます。
- PCウェイクアップ機能を使用するには、コンピューターがPCウェイクアップ機能に対応している必要があります。

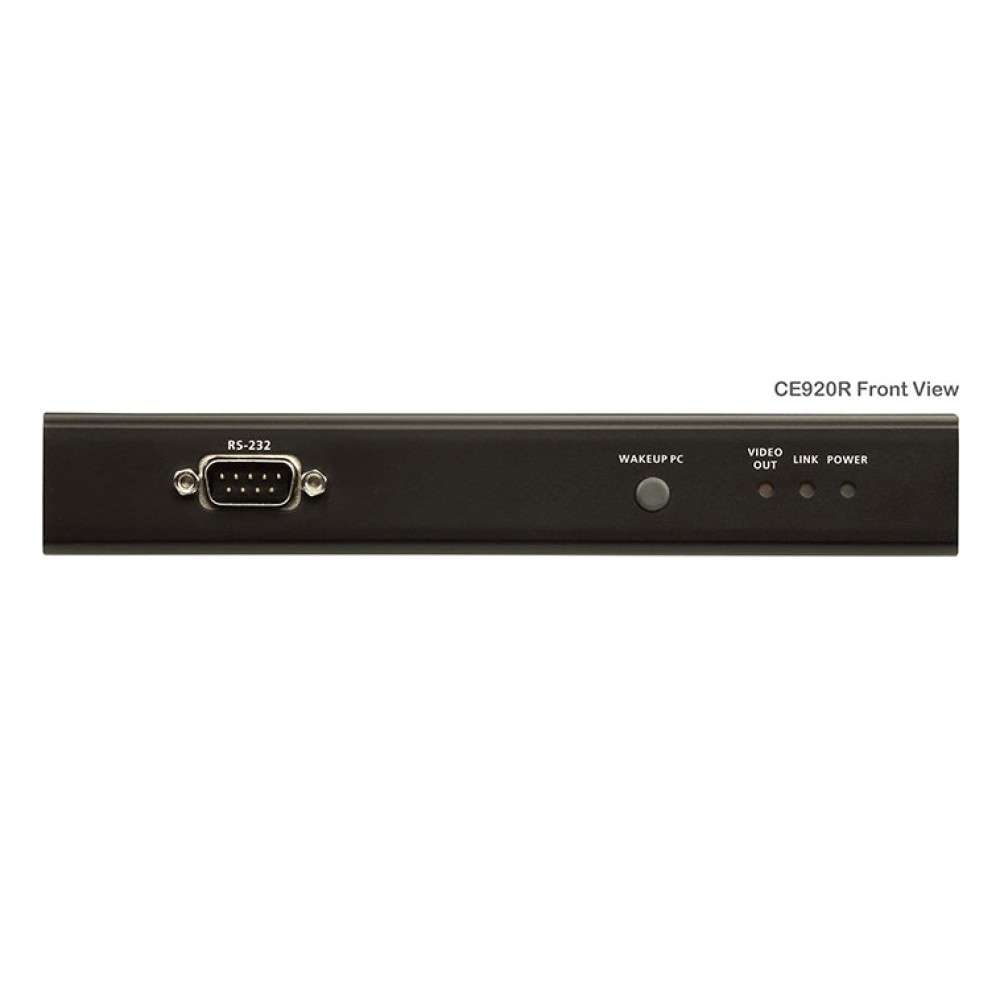

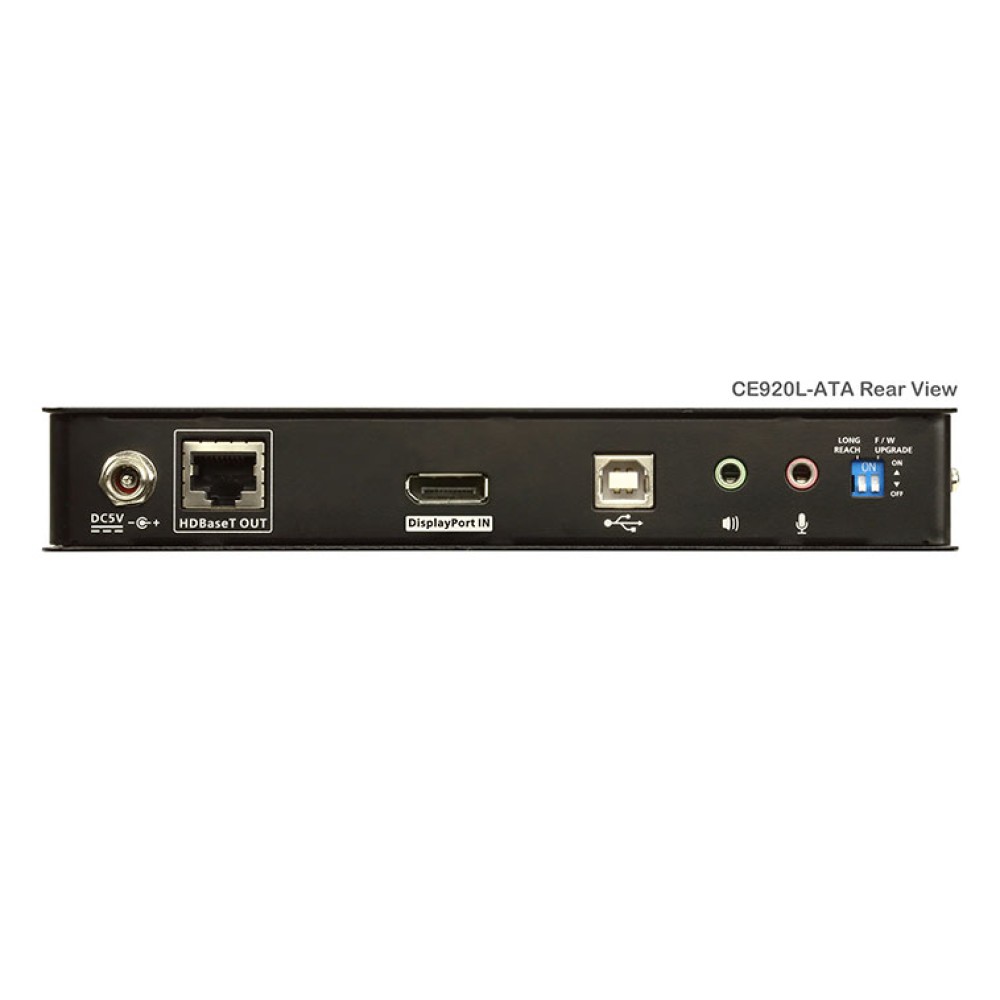

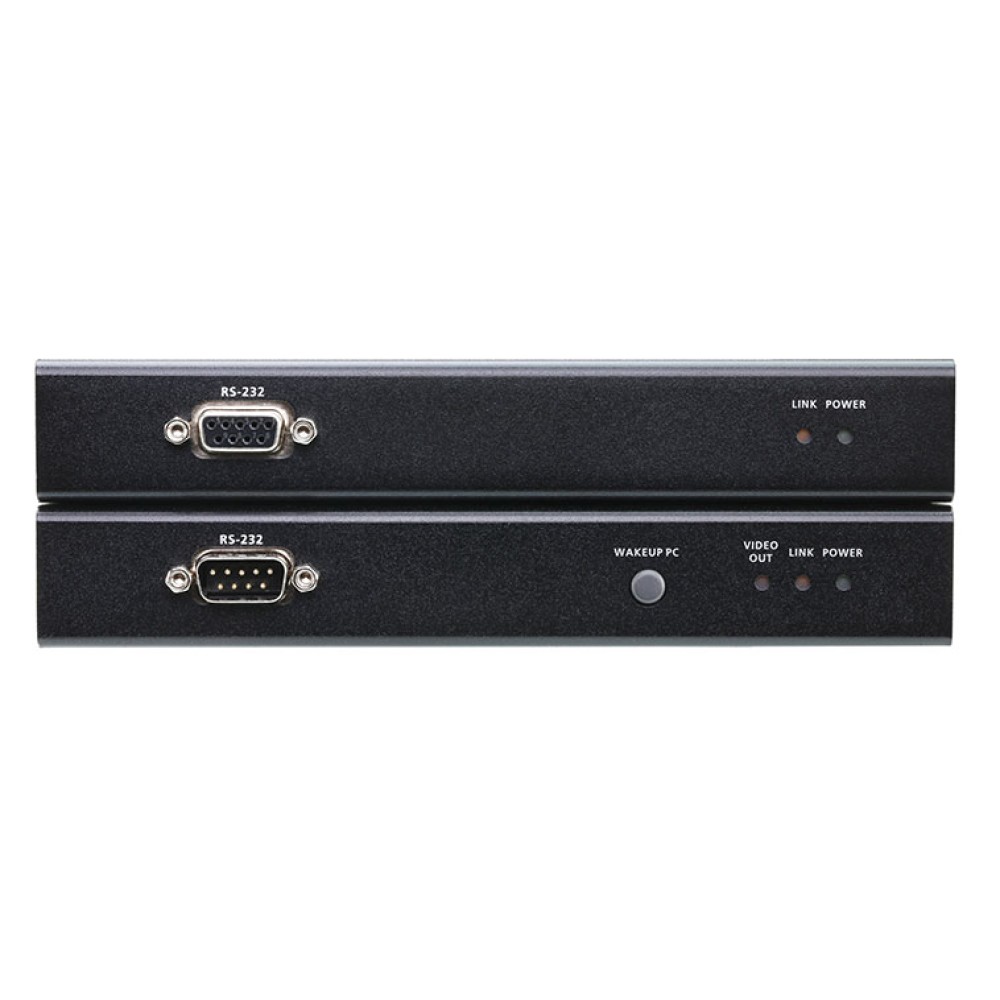

| CE920L | CE920R | |
|---|---|---|
| コネクター | ||
| コンソールポート | N/A | DisplayPort メス×1 (Black) USB Type-A メス×3 ステレオミニジャック×1 (Green) ステレオミニジャック×1 (Pink) RJ-45×1 (Black) RJ-45ポートは、イーサネットポートをサポートするデバイスにのみ機能します。 |
| KVMポート | DisplayPort メス×1 (Black) USB Type-B メス×1 (White) ステレオミニジャック×1 (Green) ステレオミニジャック×1 (Pink) RJ-45×1 (Black) RJ-45ポートは、イーサネットポートをサポートするデバイスにのみ機能します。 | N/A |
| RS-232C | DB-9ピン メス×1 | DB-9ピン オス×1 |
| 電源 | ロック式DC電源ジャック×1 | |
| ユニット間 | RJ-45×1 | |
| LED | ||
| 電源 | 1 (Green) | |
| リンク | 1 (Orange) | |
| ビデオ出力 | N/A | 1 (Orange) |
| スイッチ | ||
| ロングリーチモードスイッチ | スライドスイッチ×1 | |
| ファームウェアアップグレード | スライドスイッチ×1 | |
| プッシュボタン | ||
| ウェイクアップボタン | N/A | プッシュボタン×1 |
| 解像度 | 最大4K @ 100m (Cat 6/6a/ATEN 2L-2910 Cat 6) 1080p @ 100m (Cat 6/6a) 4K対応：4096×2160/3840×2160 @ 30Hz (4:4:4) | |
| 消費電力 | DC5V:3.99W:19BTU ※ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 ※BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。 | DC5V:6.74W:47BTU ※ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 ※BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。 |
| 動作環境 | ||
| 動作温度 | 0～40℃ | |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80% RH、結露なきこと | |
| 本体 | ||
| ケース材料 | メタル | |
| 重量 | 0.63kg | 0.64kg |
| フェイスプレート サイズ (W×D×H) | 182×122×29mm | |
| 同梱品 | マイクロフォンケーブル×1 スピーカーケーブル×1 USB Type-A to Type-Bケーブル×1 DisplayPortケーブル×1 ラックマウントキット×2 電源アダプター×2 クイックスタートガイド×1 | |
| 注意 | DisplayPortバージョン1.1 は、最大4K×2K @ 30Hzに対応。 CE920-ATはイーサネット対応、CE920-ATAは非対応です。 | |

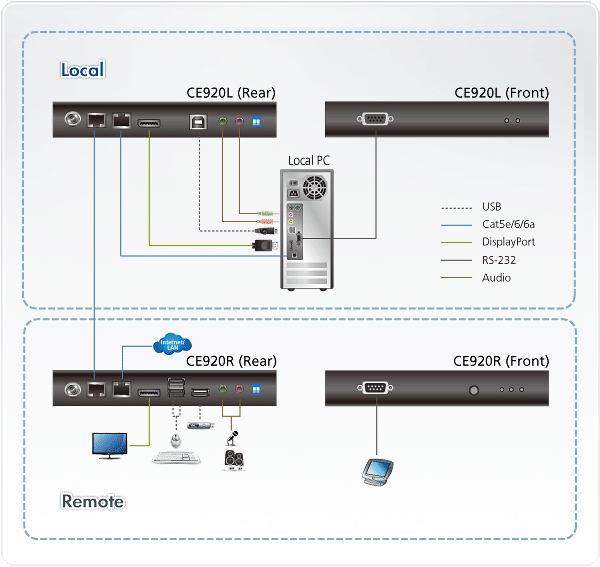

構成図
| CE920 | USB DisplayPort HDBaseT 2.0 KVM エクステンダー（4K@100m） |
|---|
