CM-600 モジュールシリーズ CM-600-4MSC

EDS-600シリーズ用 4ポートファーストイーサネットインターフェースモジュール

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

MoxaのCM-600シリーズは、EDS-600モジュラーイーサネットスイッチに使用する、産業イーサネットインターフェースモジュールの豊富な選択を提供します。新しいCM-600-4TX-PTPスイッチモジュールは、時間にクリティカルな産業システム環境において、EDS-600シリーズのパフォーマンスを強化するIEEE 1588 V2プロトコルをサポートする、EDS-600シリーズ産業イーサネットスイッチです。この新しい機能は、マイクロセカンドレベルで、デバイス間のメッセージ遅延を削減します。GPSの時間同期に頼る従来のデバイスと比較して、IEEE 1588 V2対応CM-600-4TX-PTPスイッチモジュールは余分な努力をせずに、イーサネットネットワークを通して、デバイスを精密に同期させることができます。カッパーまたはファイバーオプティック(SC/ST)コネクタによる、4ポートファーストイーサネットモジュールの種々な選択ができることによって、優れた柔軟性と拡張性を提供します。ユーザは、特定のアプリケーションニーズのために適切なアプリケーションの、多様な接続性ソリューションを容易にセットアップすることができます。

モデル (-40~75℃)ポートインターフェース
10/100BaseT (X)100BaseFX
マルチモード
SCコネクタ
マルチモード
STコネクタ
シングルモード
SCコネクタ
CM-600-4TX4
CM-600-4TX-BP(1)4
CM-600-4TX-PTP(2)4
CM-600-4MSC4
CM-600-4MST4
CM-600-4SSC4
CM-600-3MSC/1TX13
CM-600-3MST/1TX13
CM-600-3SSC/1TX13
CM-600-2MSC/2TX22
CM-600-2MST/2TX22
CM-600-2SSC/2TX22
  1. CM-600-4TX-BPは、各ポートのバイパスリレー機能をサポートします。
  2. CM-600-4TX-PTPは、各ポートのIEEE 1588 V2機能をサポートします。
インターフェース
ファイバーポート100BaseFX ポート (SC/STコネクタ)
LED表示10/100:TPポート, 100M:ファイバーポート
RJ45ポート10/100BaseT(X)オートネゴシエーションスピード, 半2重/全2重モード, オートMDI/MDI-X接続
電源
電力消費量CM-600-4TX:0.61 W
CM-600-4TX-BP:2.38 W
CM-600-4TX-PTP:3.46 W
CM-600-4MSC/4MST/4SSC:2.44 W
CM-600-3MSC/1TX, -3MST/1TX, -3SSC/1TX:2 W
CM-600-2MSC/2TX, -2MST/2TX, -2SSC/2TX:1.56 W
メカニカル
ケースIP30プロテクション
重さCM-600-4TX:190g
CM-600-4TX-BP:240g
CM-600-4TX-PTP:185g
CM-600-4MSC, -4MST, -4SSC:240g
CM-600-3MSC/1TX, -3MST/1TX, -3SSC/1TX:230g
CM-600-2MSC/2TX, -2MST/2TX, -2SSC/2TX:230g
サイズ29.7×144.4×144.8mm
ファイバーオプティックス
100BASEFX
マルチモードシングルモード
波長1300nm1310nm
Max. TX-10dBm0dBm
Min. TX-20dBm-5dBm
RX感度-32dBm-34dBm
リンクバジェット12dB29dB
距離5km(1)
4km(2)
40km(3)
サチレーション-6dBm-3dBm
  1. 50/100μm, 800MHz kmファイバーオプティックケーブル
  2. 62.5/125μm, 500MHz kmファイバーオプティックケーブル
  3. 9/125μm, シングルモードファイバーオプティックケーブル
認証
MTBF
(MeanTime Between Failure)
時間:740,661時間
データベース:Telcordia(Bellcore) GB
保証
保証期間5年
詳細Moxa社 製品保証方針

サイズ (単位 = mm)

サイズ

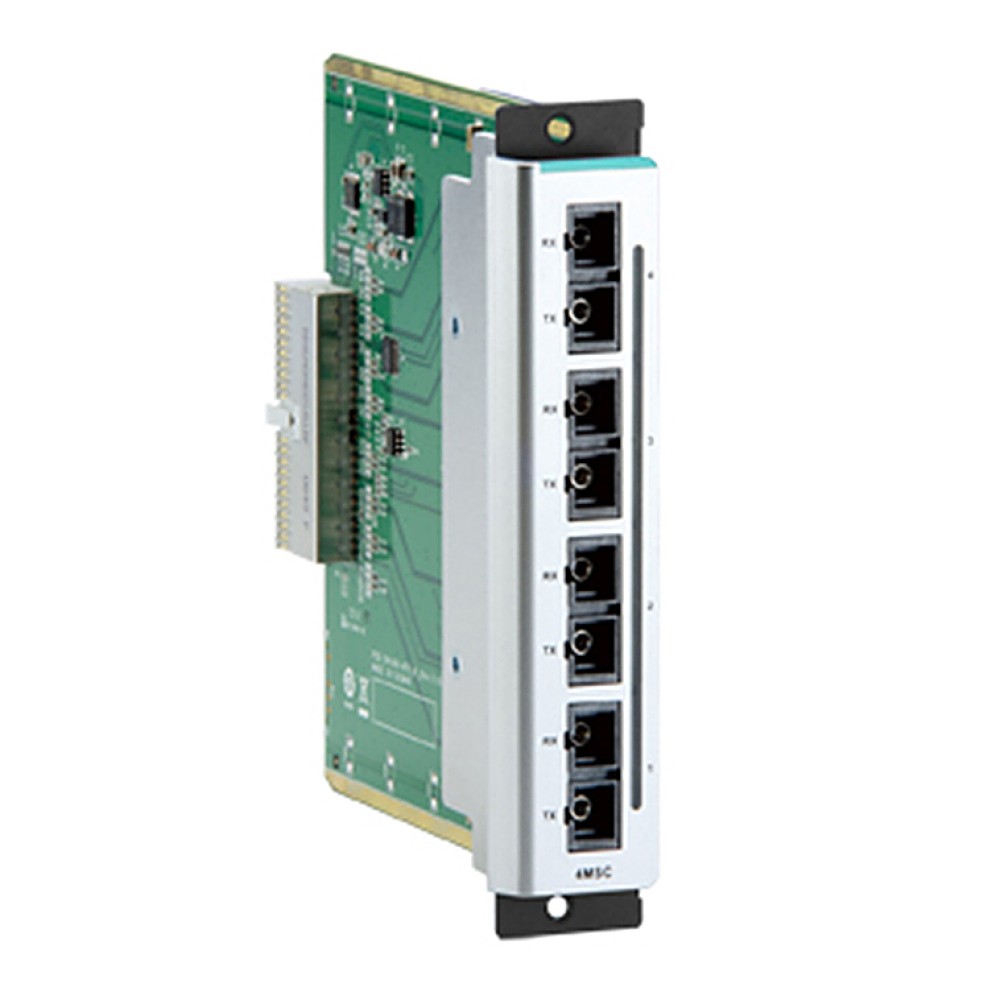

CM-600-4MSCファーストイーサネットインターフェースモジュール
4 10/100BaseFXマルチモードポート
SCコネクタ
動作温度:-40 ~ 75℃

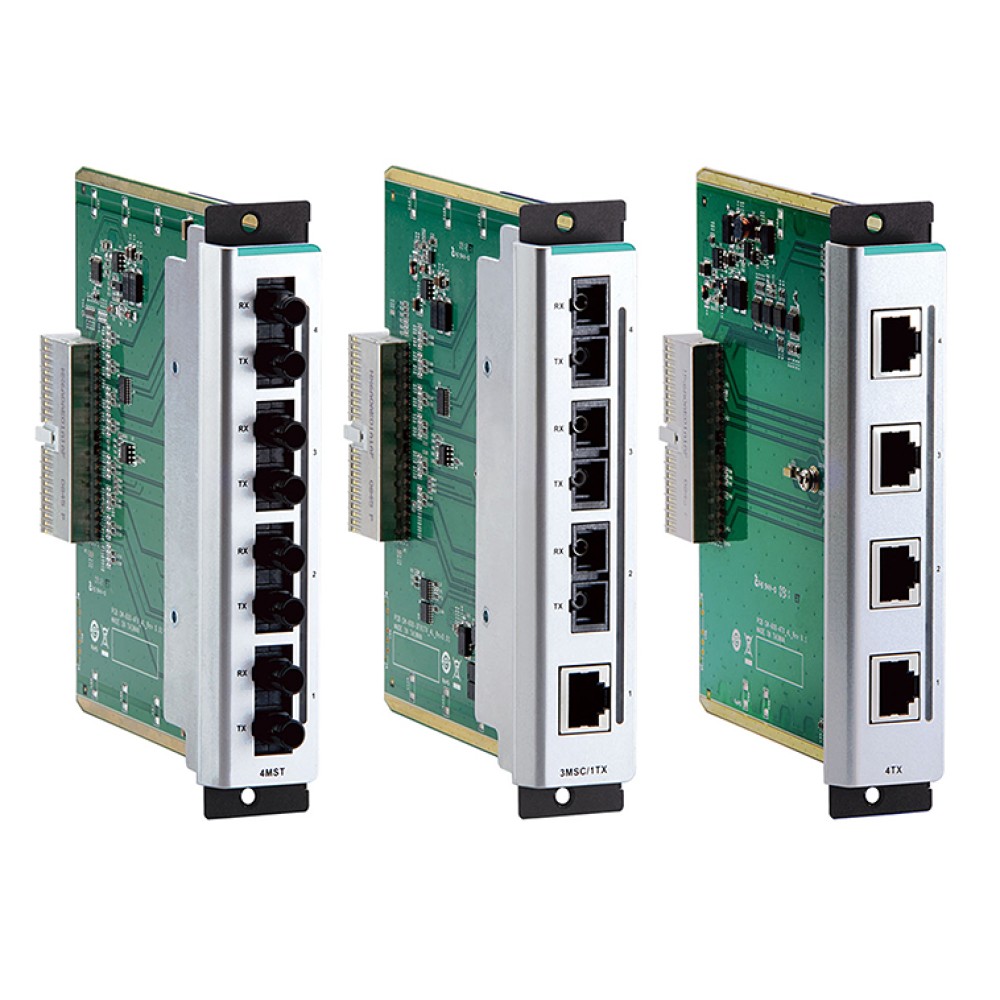

CM-600 モジュールシリーズ 製品一覧
