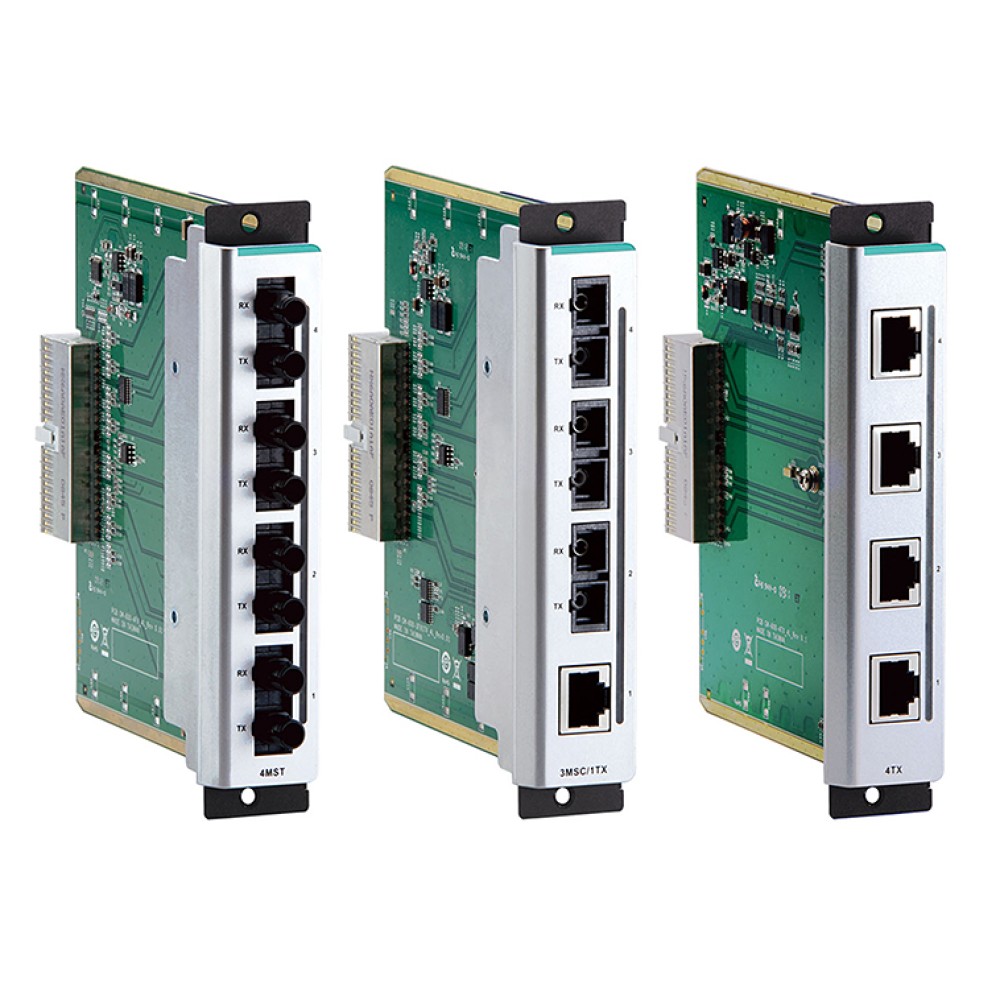

CM-600 モジュールシリーズ CM-600-4MST

EDS-600シリーズ用 4ポートファーストイーサネットインターフェースモジュール,100BaseFXポート(マルチモードSTコネクター)×4

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

MoxaのCM-600シリーズは、EDS-600モジュラーイーサネットスイッチに使用する、産業イーサネットインターフェースモジュールの豊富な選択を提供します。新しいCM-600-4TX-PTPスイッチモジュールは、時間にクリティカルな産業システム環境において、EDS-600シリーズのパフォーマンスを強化するIEEE 1588 V2プロトコルをサポートする、EDS-600シリーズ産業イーサネットスイッチです。この新しい機能は、マイクロセカンドレベルで、デバイス間のメッセージ遅延を削減します。GPSの時間同期に頼る従来のデバイスと比較して、IEEE 1588 V2対応 CM-600-4TX-PTPスイッチモジュールは余分な努力をせずに、イーサネットネットワークを通して、デバイスを精密に同期させることができます。カッパーまたはファイバーオプティック (SC/ST) コネクターによる、4ポートファーストイーサネットモジュールの種々な選択ができることによって、優れた柔軟性と拡張性を提供します。ユーザーは、特定のアプリケーションニーズのために適切なアプリケーションの、多様な接続性ソリューションを容易にセットアップすることができます。

モデル (-40~75℃)ポートインターフェース
10/100BaseT (X)100BaseFX
マルチモード、SCコネクターマルチモード、STコネクターシングルモード、SCコネクター
CM-600-4TX4---
CM-600-4TX-BP(1)4---
CM-600-4TX-PTP(2)4---
CM-600-4MSC-4--
CM-600-4MST--4-
CM-600-4SSC---4
CM-600-3MSC/1TX13--
CM-600-3MST/1TX1-3-
CM-600-3SSC/1TX1--3
CM-600-2MSC/2TX22--
CM-600-2MST/2TX2-2-
CM-600-2SSC/2TX2--2
  1. CM-600-4TX-BPは、各ポートのバイパスリレー機能をサポートします。
  2. CM-600-4TX-PTPは、各ポートのIEEE 1588 V2機能をサポートします。
インターフェース
ファイバーポート100BaseFX ポート (SC/STコネクター)
RJ45ポート10/100BaseT(X)オートネゴシエーションスピード, 半2重/全2重モード, オートMDI/MDI-X接続
LED表示10/100:TPポート, 100M:ファイバーポート
ファイバーオプティックス
100BASEFX
マルチモードシングルモード
波長1300nm1310nm
Max. TX-10dBm0dBm
Min. TX-20dBm-5dBm
RX感度-32dBm-34dBm
リンクバジェット12dB29dB
距離5km(1)
4km(2)
40km(3)
サチレーション-6dBm-3dBm
  1. 50/100μm, 800MHz *kmファイバーオプティックケーブル
  2. 62.5/125μm, 500MHz *kmファイバーオプティックケーブル
  3. 9/125μm, シングルモードファイバーオプティックケーブル
電源
電力消費量2.44W
メカニカル
ケースIP30プロテクション
重さ240g
サイズ29.7×144.4×144.8mm
MTBF (MeanTime Between Failure)
時間740,661時間
データベースTelcordia(Bellcore) GB
保証
保証期間5年
詳細Moxa社 製品保証方針

サイズ (単位 = mm)

CM-600 モジュールシリーズ CM-600-4MST - サイズ
CM-600-4MST100BaseFXポート (マルチモードSTコネクター)×4

CM-600 モジュールシリーズ 製品一覧

CM-600 モジュールシリーズ CM-600-2MSC/2TX EDS-600シリーズ用 4ポートファーストイーサネットインターフェースモジュール,10/100BaseT(X)ポート×2,100BaseFXポート(マルチモードSCコネクター)×2
CM-600 モジュールシリーズ CM-600-2SSC/2TX EDS-600シリーズ用 4ポートファーストイーサネットインターフェースモジュール,10/100BaseT(X)ポート×2,100BaseFXポート(シングルモードSCコネクター)×2
CM-600 モジュールシリーズ CM-600-3MSC/1TX EDS-600シリーズ用 4ポートファーストイーサネットインターフェースモジュール,10/100BaseT(X)ポート×1,100BaseFXポート(マルチモードSCコネクター)×3
CM-600 モジュールシリーズ CM-600-3SSC/1TX EDS-600シリーズ用 4ポートファーストイーサネットインターフェースモジュール,10/100BaseT(X)ポート×1,100BaseFXポート(シングルモードSCコネクター)×3

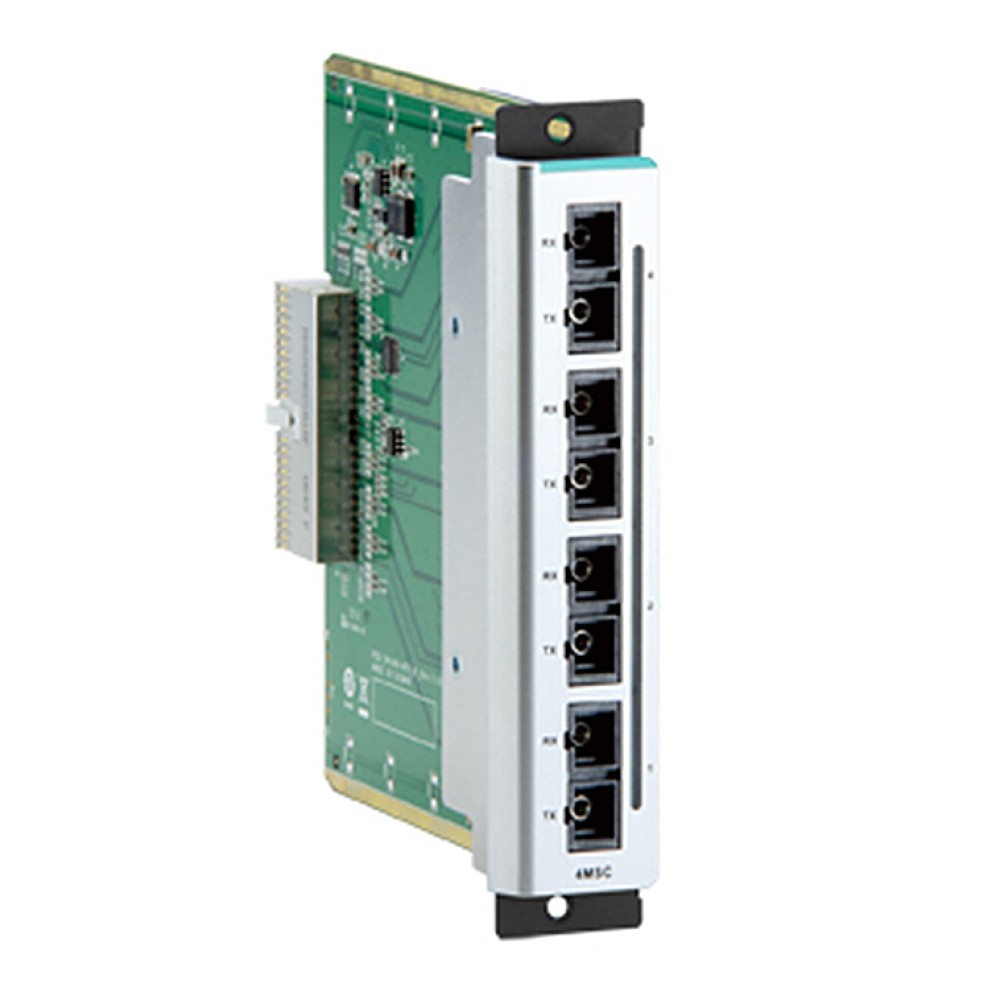

CM-600 モジュールシリーズ CM-600-4MSC EDS-600シリーズ用 4ポートファーストイーサネットインターフェースモジュール,100BaseFXポート(マルチモードSCコネクター)×4
