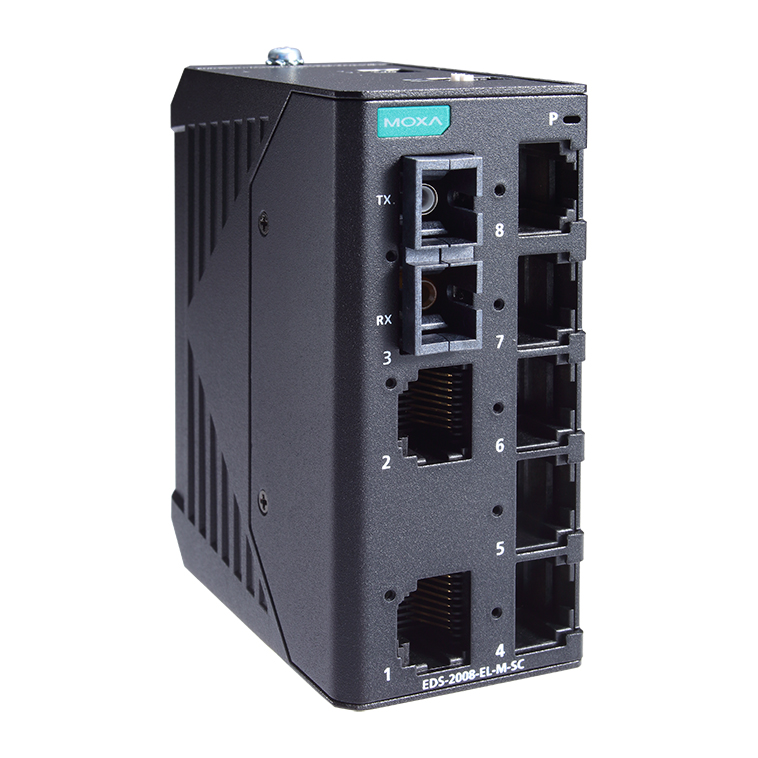

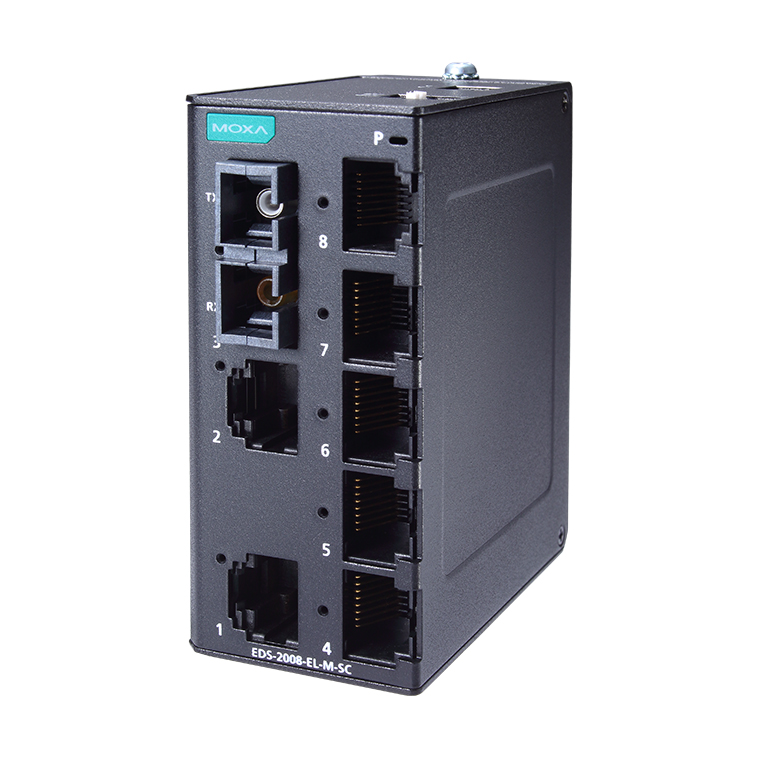

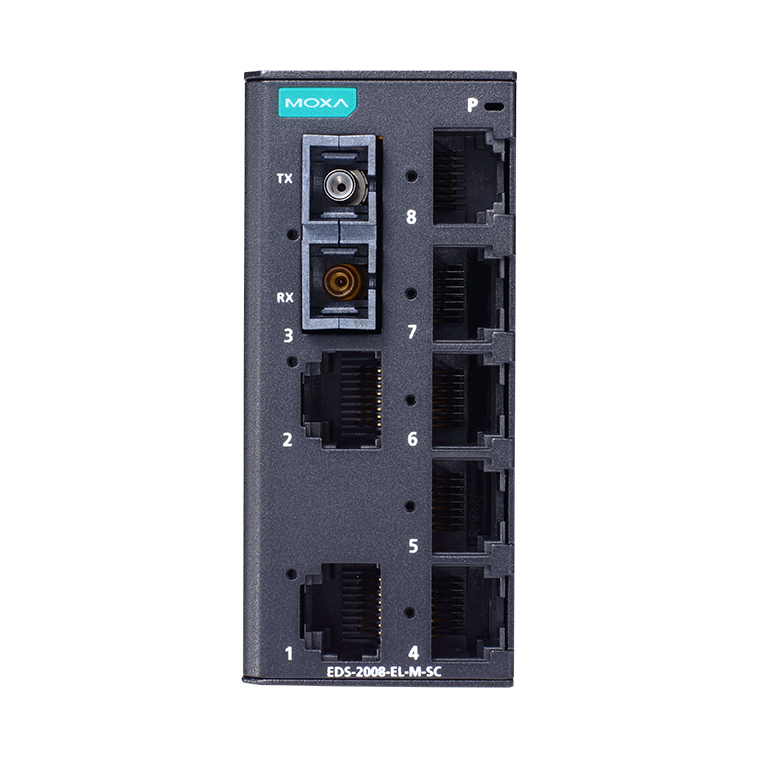

EDS-2008-EL-M-SC
8ポートエントリータイプ・アンマネージドイーサネットスイッチ,メタル筐体
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 10/100BaseT(X) (RJ45kコネクター)
- 設置が容易なコンパクトサイズ
- 大量のアクセス量での重要なデータを処理するQoSサポート
- IP40保護等級メタル筐体
- -40～75℃動作温度 (-Tモデル)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
EDS-2008-ELシリーズの産業用イーサネットスイッチは、8つの10/100Mカッパーポートを備え、シンプルな産業用イーサネットコネクションを必要とするアプリケーションに最適です。また、さまざまな業界のアプリケーションで使用するための汎用性を高めるためにEDS-2008-ELシリーズは、外側パネル上に設置されたDIPスイッチを使用してQuality of Service (QoS) 機能およびブロードキャストストームプロテクション (BSP) を有効または無効にすることが可能です。更に、EDS-2008-ELシリーズは、過酷な産業環境での使用に適した堅牢なメタル筐体に収納およびファイバコネクション (マルチモードSCまたはST) も選択できます。
EDS-2008-ELシリーズは、12/24/48VDCのシングル電源入力、DINレール取り付け、ハイレベルEMI/EMC機能を備えています。
また、EDS-2008-ELシリーズは、コンパクトなサイズに加えて100％バーンインテストの合格により、導入後に確実に機能します。EDS-2008-ELシリーズは、-10～60℃の標準動作温度範囲モデルの他、ワイド動作温度 (-40～75℃) モデルを提供します。
| イーサネットインターフェース | |
| 10/100BaseT(X)ポート(RJ45コネクター) | EDS-2008-EL：8 EDS-2008-EL-M-ST：7 EDS-2008-EL-M-SC：7 半2重/全2重モード オートMDI/MDI-Xコネクション オートネゴシエーションスピード |
|---|---|
| 100BaseFXポート (マルチモードSCコネクター) | EDS-2008-EL-M-SC：1 |
| 100BaseFXポート (マルチモードSTコネクター) | EDS-2008-EL-M-ST：1 |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X)および100BaseFX IEEE 802.3x フロー制御 IEEE 802.1p Class of Service |
| スイッチプロパティ | |
| プロセッシングタイプ | ストアアンドフォワード |
| MACテーブルサイズ | 8K |
| パケットバッファサイズ | 4Mbits |
| DIPスイッチコンフィギュレーション | |
| イーサネットインターフェース | Quality of Service (QoS), ブロードキャストストーム保護 (BSP) |
| 電源パラメーター | |
| コネクション | 1リムーバブル2端子ターミナルブロック |
| 入力電流 | EDS-2008-EL：0.067A @ 24VDC EDS-2008-EL-M-ST/EDS-2008-EL-M-SC：0.105A @ 24VDC |
| 入力電圧 | 12/24/48VDC |
| 動作電圧 | 9.6～60VDC |
| 過電流保護 | サポート |
| 逆極性保護 | サポート |
| メカニカル | |
| 設置 | DIN-レール取り付け, ウォール取り付け (オプショナルキット使用) |
| 重量 | 163g |
| 筐体 | メタル |
| サイズ | EDS-2008-EL：36×81×65mm EDS-2008-EL-M-ST：36×81×70.9mm EDS-2008-EL-M-SC：36×81×67.9mm |
| 環境 | |
| 相対湿度 | 5～95% (結露なきこと) |
| 動作温度 | EDS-2008-EL/EDS-2008-EL-M-SC/EDS-2008-M-ST：-10～60℃ EDS-2008-EL-T/EDS-2008-EL-M-SC-T/EDS-2008-M-ST-T：-40～75℃ |
| 保管温度(パッケージ含) | -40～85℃ |
| 規格および認証 | |
| 安全 | UL 61010-2-201, EN 62368-1 (LVD) |
| EMC | EN 55032/35 |
| EMI | CISPR 22, 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD:接触: 6 kV;気中: 8 kV IEC 61000-4-3 RS: 80 MHz～1 GHz: 20 V/m IEC 61000-4-4 EFT:電源: 2 kV;信号: 2 kV IEC 61000-4-5 サージ:電源: 2 kV;信号: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-6 |
| 落下 | IEC 60068-2-32 |
| MTBF | |
| 時間 | 3,472,660時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位=mm)
| EDS-2008-EL-M-SC | 10/100BaseT(X)ポート (RJ45コネクター)：7 10/100BaseFXポート (マルチモードSC)：1 筐体：メタル 動作温度：-10～60℃ |
|---|
アクセサリー (別売り)
| 電源 | |
| DR-120-24 | 120W/2.5A DINレール 24VDC電源 ユニバーサル 88～132VACまたは176～264VAC入力 (スイッチ) または248～370VDC入力 動作温度：-10～60℃ |
|---|---|
| DR-4524 | 45W/2A DINレール 24VDC電源 ユニバーサル 85～264VACまたは120～370VDC入力 動作温度：-10～50℃ |
| DR-75-24 | 75W/3.2A DINレール 24VDC電源 ユニバーサル 85～264VACまたは120～370VDC入力 動作温度：-10～60℃ |
| MDR-40-24 | DINレール 24VDC電源 40W/1.7A 85～264VACまたは120～370VDC入力 動作温度：-20～70℃ |
| MDR-60-24 | DINレール 24VDC電源 60W/2.5A 85～264VACまたは120～370VDC入力 動作温度：-20～70℃ |
| ウォール取り付けキット | |
| WK-18 | ウォール取り付けキット 1 プレート 18×120×8.5mm |

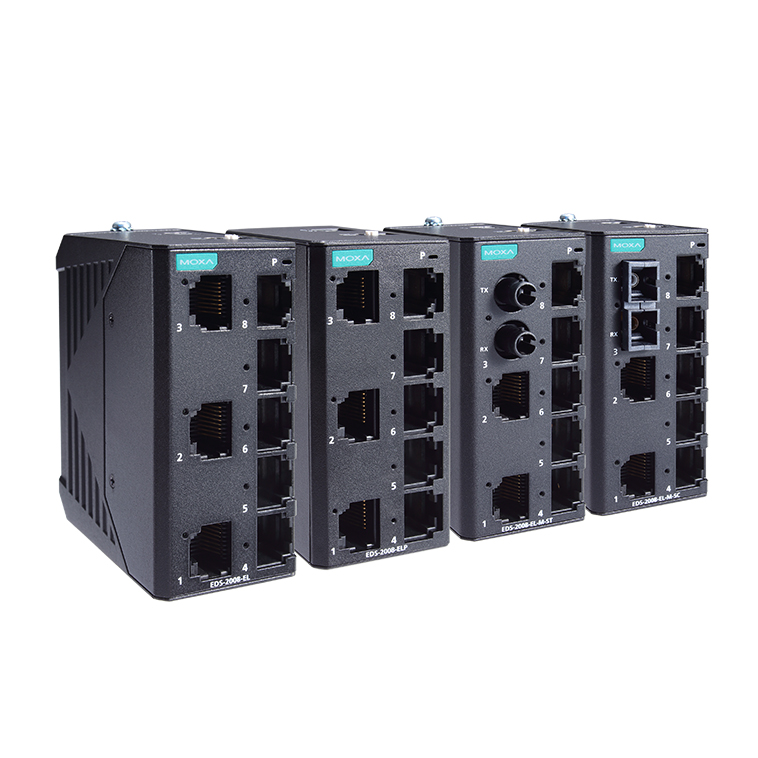

EDS-2008-ELシリーズ 製品一覧
| EDS-2008-EL | 8ポートエントリータイプ・アンマネージドイーサネットスイッチ,メタル筐体 |
| EDS-2008-EL-M-SC | 8ポートエントリータイプ・アンマネージドイーサネットスイッチ,メタル筐体 |
| EDS-2008-EL-M-SC-T | 8ポートエントリータイプ・アンマネージドイーサネットスイッチ,メタル筐体 |
| EDS-2008-EL-M-ST | 8ポートエントリータイプ・アンマネージドイーサネットスイッチ,メタル筐体 |
| EDS-2008-EL-M-ST-T | 8ポートエントリータイプ・アンマネージドイーサネットスイッチ,メタル筐体 |
| EDS-2008-EL-T | 8ポートエントリータイプ・アンマネージドイーサネットスイッチ,メタル筐体 |
